X1500 소켓(USB 드라이브)을 재설정하는 방법

이 문서에서는 USB 드라이브를 사용하여 X1500 소켓을 공장 이미지로 초기화하는 방법을 설명합니다.

참고

경고! 카토는 x1500 사이트에 대해 두 개의 인증된 구 소켓 하드웨어 모델(x1500과 x1500B)을 보유하고 있습니다. 소켓에 이미지를 설치하기 전에 정확한 소켓 모델을 식별했는지 확인하십시오.

두 X1500 소켓 모델에 대한 더 많은 정보는 Cato 소켓 재이미징 개요를 참조하세요.

X1500 소켓 모델 식별하기

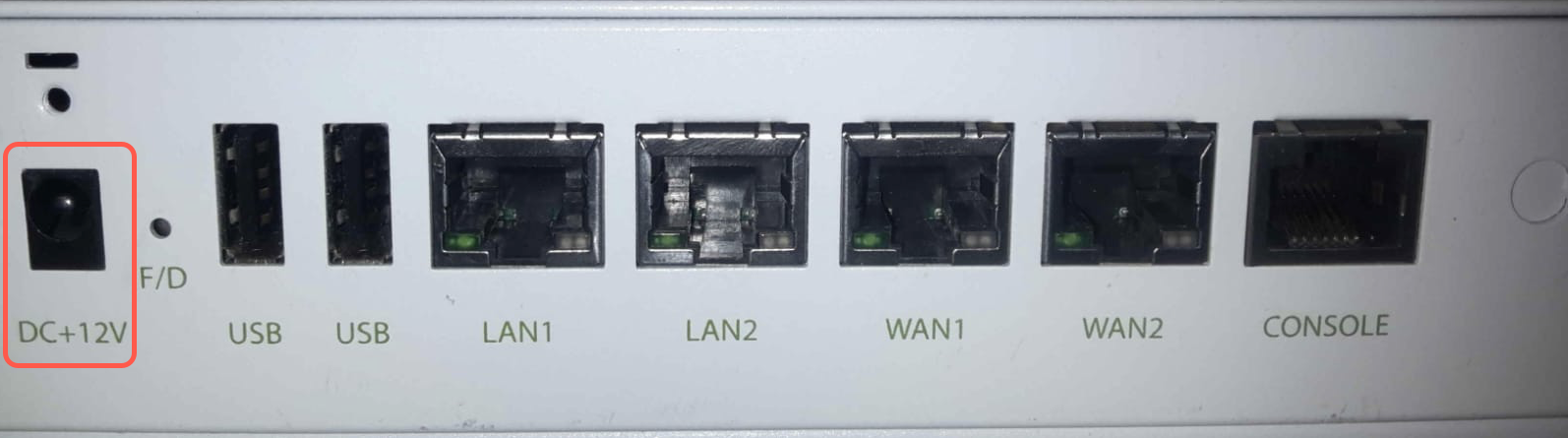

X1500 및 X1500B 소켓 모델에는 각각의 이미지가 있습니다. 소켓의 뒷면 패널의 PSU가 아래 그림과 일치하는지 확인하십시오.

  • 뒷면 패널의 PSU (X1500)


소켓의 PSU가 그림과 다를 경우, X1500B 소켓(USB 드라이브) 재설정 방법을 참조하십시오. X1500 소켓에 X1500B 이미지를 설치하면 소켓이 작동을 멈출 수 있습니다.

소켓을 공장 기본 구성과 버전으로 초기화하기

소켓 이미지 준비하기

  1. 이미지 파일 다운로드

    이미지 파일 가져오기와 관련한 추가 정보는 소켓 및 vSocket 이미지 파일을 참조하십시오.

  2. 이미지를 압축 해제합니다(아래 설명 참조).

    이미지를 압축 해제한 후, 파일은 다음 디렉토리에 위치합니다: live

  3. 최소 8GB 용량의 USB 드라이브를 준비하십시오. USB 드라이브를 포맷해야 하는 경우, exFAT 또는 FAT32 형식을 사용하십시오. FAT32 형식을 사용할 때, USB 드라이브는 32GB를 초과해서는 안 됩니다.

이미지를 USB 드라이브에 굽기

이 섹션은 Windows, macOS 및 Linux에서 USB 드라이브에 소켓 이미지를 굽는 방법을 설명합니다.

이미지를 압축 해제한 후, 압축 해제된 DD 이미지 파일의 파일 해시를 Cato에서 검증한 올바른 파일 해시와 비교합니다. 이로써 하드 드라이브에 소켓 펌웨어를 쓰기 전에 디스크 이미지의 무결성을 확인합니다.

  • 검증된 해시를 포함한 파일이 이 기사에 첨부되어 있습니다

  • 파일을 압축 해제된 디스크 이미지와 동일한 디렉토리에 저장하십시오

Windows를 사용하여 이미지 굽기

  1. USB 드라이브를 Windows 장치에 연결합니다.

  2. 두 다운로드된 파일을 동일한 디렉토리로 이동하십시오, 예를 들어 c:\Cato

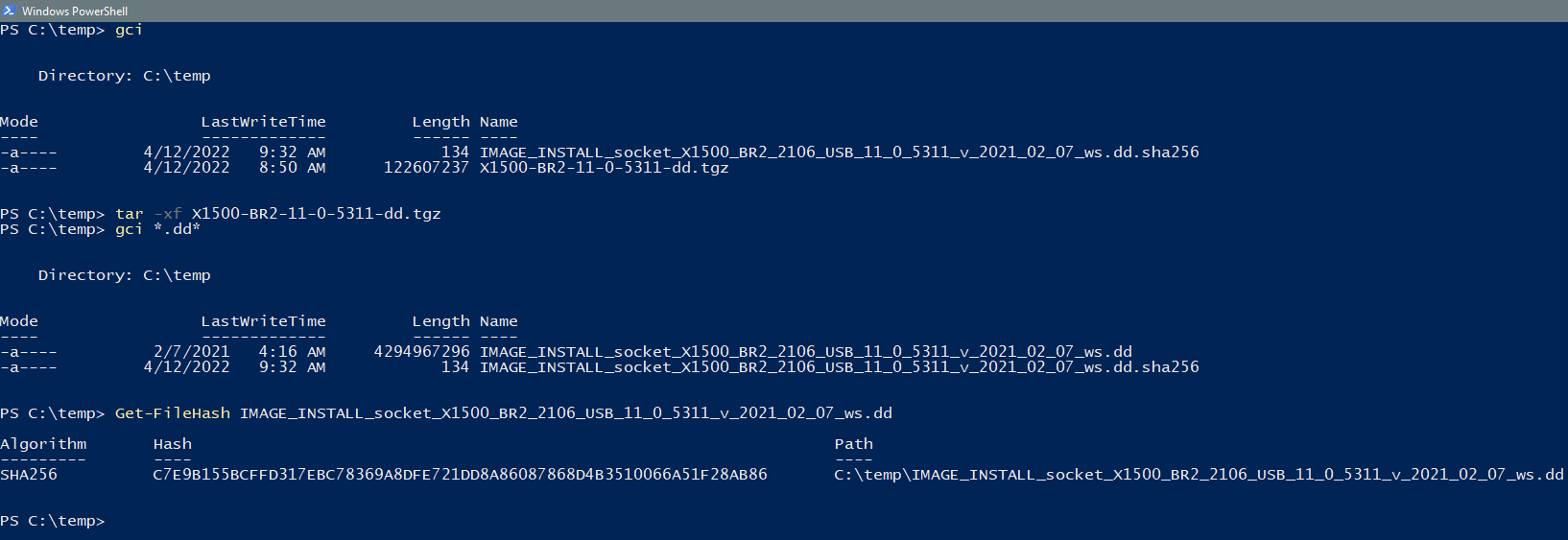

  3. 두 파일이 있는 동일한 디렉토리의 관리자 권한 Powershell에서 이미지를 압축 해제하고, 명령을 실행합니다: tar -xf <archive-filename>


    참고: 일반적인 압축 해제 소프트웨어(예: Winzip, 7zip 또는 Winrar)는 이미지를 손상시키며, 약 135MB 크기의 파일이 생성됩니다. Windows CLI tar 명령어를 사용하여 파일을 추출하면 파일 크기가 1GB보다 커야 합니다.

  4. 해시 파일을 이미지 파일과 동일한 디렉토리에 복사했는지 확인하십시오.
  5. 소켓 이미지의 파일 해시를 비교하려면 다음 명령어를 실행하십시오:

    (Get-FileHash -Algorithm SHA256 .\IMAGE_INSTALL_socket_X1500_BR2_18960_production_socket_v21.1_20240919_2024_12_12.dd).Hash -eq (gc .\X1500-hash.txt).split()[0]

    해시가 동일할 때 명령어는 True 를 반환합니다.

  6. 디스크 이미저 소프트웨어를 다운로드하여 설치하십시오. 예: Win32 Disk Imager.

  7. 이미지를 USB 드라이브에 쓰십시오. (DD 파일을 보기 위해 *.* 을 사용하여 모든 파일을 표시해야 할 수도 있습니다)

macOS로 이미지 굽기

  1. USB 드라이브를 연결하십시오.

  2. 터미널 창을 여십시오.

  3. 명령어 diskutil list 를 사용하여 새 드라이브를 식별하십시오

  4. 식별된 드라이브를 diskutil unmountDisk <diskN> 를 사용하여 마운트 해제하십시오

    <diskN> 은 이전 단계에서 식별한 변수이며, 이 출력 예제는 드라이브가 disk0 로 표시됩니다:

    diskutil list
    /dev/disk0 (internal, physical)
  5. 이미지를 압축 해제하십시오 (파일을 더블 클릭).

  6. 소켓 이미지의 파일 해시를 비교하려면 다음 명령어를 실행하십시오:

    shasum -a 256 <archive-filename>

    이 명령어의 출력을 위의 확인된 해시와 비교하십시오.

  7. 다음 명령어를 실행하십시오: dd if=./<file name> of=/dev/diskN bs=16m

    예를 들어 dd if=./IMAGE_INSTALL_socket_X1500_BR2_18960_production_socket_v21.1_20240919_2024_12_12.dd of=/dev/diskN bs=16m

    경고: 이미지를 하드 디스크가 아닌 USB 드라이브에 써야 합니다.

Linux로 이미지 굽기

  1. USB 드라이브를 Linux 머신에 연결하십시오

  2. USB 디바이스 식별: /dev/sdb 또는 /dev/sdc.

  3. 이미지를 압축 해제하십시오.

  4. 다음 명령어를 실행하십시오 dd if=./<file name> of=/dev/sdX

    예를 들어 dd if=./IMAGE_INSTALL_socket_X1500_BR2_18960_production_socket_v21.1_20240919_2024_12_12.dd of=/dev/sdX

    참고:

    • 지원되는 버전의 경우, dd 명령어에 status=progress 를 추가하여 USB에 쓰기 작업의 상태를 확인할 수 있습니다.

    • 이미지를 하드 디스크가 아닌 USB 드라이브에 써야 합니다.

소켓에 이미지 설치하기

USB 드라이브에 소켓 이미지를 준비한 후, 드라이브를 소켓에 삽입하십시오. 소켓이 부팅되면 이미지를 설치하고 공장 설정으로 초기화합니다.

참고

참고: 현재 소켓이 사이트에 할당된 상태로 Cato 관리 애플리케이션에 표시되어 있는 경우, 사이트에서 소켓 할당을 해제하십시오 (참고: 소켓 관리). 그런 다음 새 이미지를 설치한 후, 사이트에 다시 소켓을 할당할 수 있습니다.

소켓 버전 확인

소켓 이미지를 설치한 후에는 소켓 웹UI를 사용하여 소켓 버전을 확인함으로써 프로세스가 성공적이었는지 확인할 수 있습니다.

소켓 웹UI에 로그인에 대한 자세한 내용은 소켓 웹UI 액세스를 참조하세요.

참고

참고: 소켓 이미지를 설치한 후 로컬에서 소켓 웹UI에 로그인하는 경우 로그인 사용자 이름과 비밀번호가 기본 설정으로 재설정됩니다.

소켓 버전을 확인하려면:

  1. 소켓 웹UI에 로그인합니다.

    이더넷 케이블을 사용하여 X1500 소켓의 LAN2 포트를 컴퓨터에 연결할 수 있습니다.

  2. 정보 페이지로 이동합니다.

  3. 버전이 위에서 다운로드한 이미지 파일과 동일한지 확인합니다.

    아래 예시는 소켓 버전이 17.x인 X1500 소켓의 버전을 보여줍니다:
