X1700 소켓(USB 드라이브) 재설정 방법

이 문서는 USB 드라이브를 사용하여 X1700 소켓을 공장 이미지로 초기화하는 방법을 설명합니다.

참고

경고! Cato에는 X1700 사이트용으로 인증된 두 가지 소켓 하드웨어 모델(X1700 및 X1700B)이 있습니다. 이미지를 소켓에 설치하기 전에 정확한 소켓 모델을 식별했는지 확인하세요.

두 X1700 소켓 모델에 대한 자세한 정보는 Cato 소켓 재이미징 개요를 참조하세요.

X1700 소켓의 USB 포트 식별

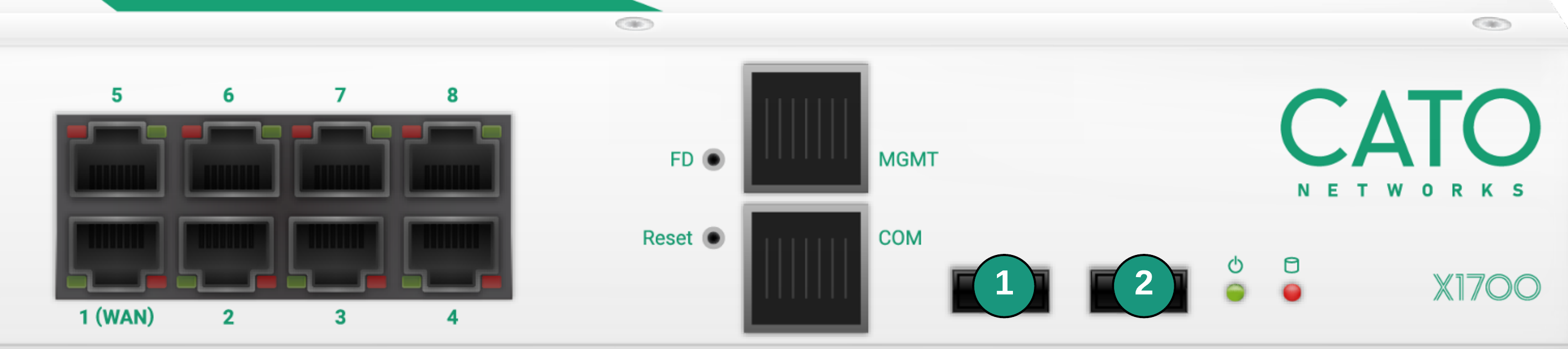

X1700 소켓의 전면 패널에는 두 개의 USB 포트가 있으며, 이미지 설치를 위해 X1700 소켓의 USB2 포트를 사용합니다. 이 포트는 USB 드라이브를 통해 X1700 소켓을 재이미징할 때 사용할 수 있는 포트입니다.

  1. USB1 포트 - X1700 소켓을 재이미징하는 데 사용하지 마십시오

  2. USB2 포트 - USB2 포트를 사용하여 X1700 소켓을 재이미징하려면 USB 2.0 플래시 드라이브를 사용할 수 있습니다(USB 3.0 플래시 드라이브를 사용하면 설치 과정에서 문제가 발생할 수 있습니다)

소켓을 공장 기본 구성 및 버전으로 재설정

추가 모듈과 함께 소켓을 재설정

추가 모듈이 있는 X1700 및 X1700B 소켓의 경우 전체 재이미징 프로세스 동안 모듈을 제거해야 합니다.

소켓이 성공적으로 부팅된 후, 추가 모듈을 소켓에 다시 삽입합니다.

소켓 이미지 준비

  1. 이미지 파일을 다운로드합니다

    이미지 파일을 얻는 방법에 대한 자세한 내용은 소켓 및 v소켓 이미지 파일을 참조하세요.

  2. 이미지의 압축을 풉니다(아래 지침 참조).

  3. 최소 8GB의 USB 드라이브를 준비하세요. USB 드라이브를 포맷해야 할 경우, exFAT 또는 FAT32 형식을 사용하세요. FAT32 형식을 사용할 경우, USB 드라이브는 32GB를 초과해서는 안 됩니다.

이미지를 USB 드라이브에 굽기

이 섹션에서는 Windows, macOS 및 Linux에서 USB 드라이브에 소켓 이미지를 굽는 방법을 설명합니다.

이미지를 압축 해제한 후, 압축이 해제된 DD 이미지 파일의 파일 해시를 카토에서 확인한 올바른 파일 해시와 비교하세요. 이것은 소켓 펌웨어를 하드 드라이브에 기록하기 전에 디스크 이미지의 무결성을 확인합니다.

  • 검증된 해시가 있는 파일이 이 문서에 첨부되어 있습니다

  • 파일을 압축되지 않은 디스크 이미지와 같은 디렉토리에 저장하세요

참고

중요: X1700 소켓에 이미지를 설치하기 위해 USB2 포트를 사용해야 합니다. USB1 포트로는 이미지를 설치할 수 없습니다.

Windows에서 이미지 굽기

  1. USB 드라이브를 Windows 장치에 연결합니다.

  2. 다운로드한 이미지와 해시 파일을 같은 디렉토리로 이동합니다. 예를 들어 c:\Cato

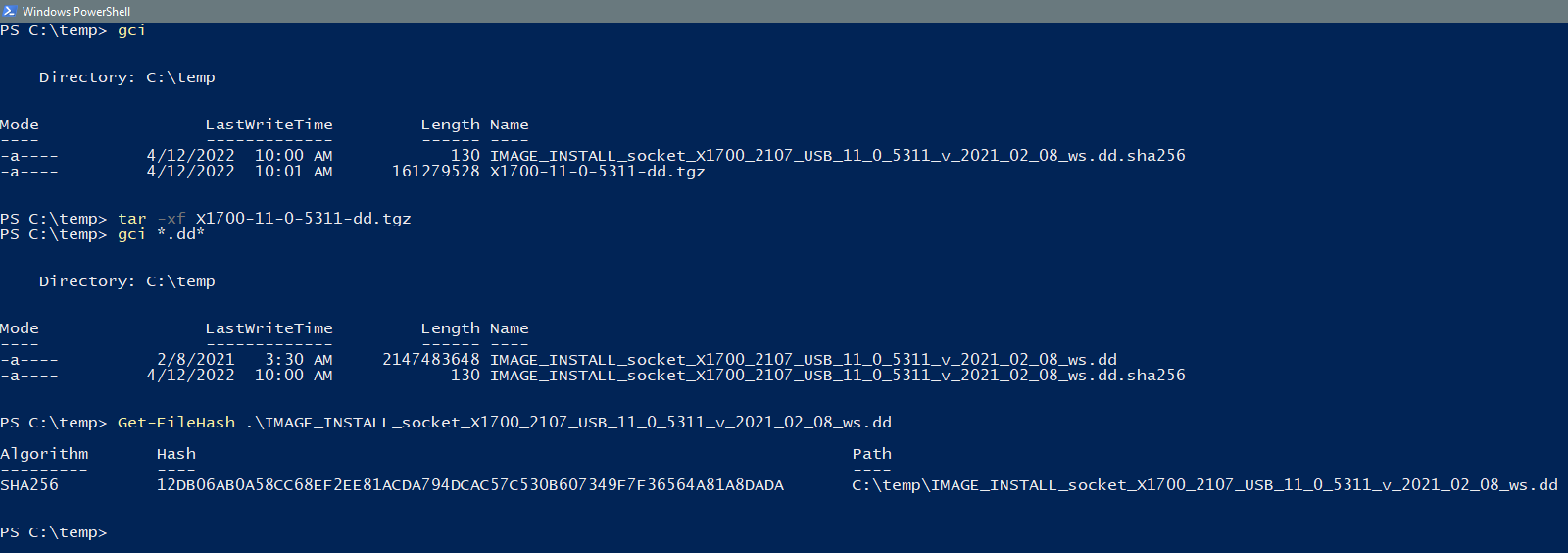

  3. 이미지의 압축을 풉니다; 두 파일이 있는 동일한 디렉토리에서 권한이 상승된 Powershell에서 tar -xf <archive-filename>을 실행합니다x1700_untar_image.png

    참고: 일반적인 압축 해제 소프트웨어(Winzip, 7zip, Winrar 등)는 이미지를 손상시켜 파일 크기가 약 135MB가 됩니다. Windows CLI tar 명령어를 사용하여 파일을 추출하면 1GB보다 큰 파일 크기가 나와야 합니다.

  4. 해시 파일을 이미지 파일과 같은 디렉토리에 배치하십시오.
  5. 다음 명령어를 실행하여 소켓 이미지의 파일 해시를 비교하십시오:

    (Get-FileHash -Algorithm SHA256 .\IMAGE_INSTALL_socket_X1700_18960_production_socket_v21.1_20240919_2024_12_12.dd).Hash -eq (gc .\X1700-hash.txt).split()[0]

    해시가 동일한 경우 명령은 True를 반환합니다.

  6. Win32 Disk Imager와 같은 디스크 이미저 소프트웨어를 다운로드하여 설치하십시오.

  7. 이미지를 USB 드라이브에 작성하십시오. (DD 파일을 보려면 *.*로 모든 파일을 표시해야 할 수 있습니다)

macOS로 이미지 굽기

  1. USB 드라이브를 연결하십시오.

  2. 터미널 창을 엽니다.

  3. diskutil list 명령을 사용하여 새로운 드라이브를 식별합니다

  4. diskutil unmountDisk <diskN>를 사용하여 식별된 드라이브를 마운트 해제합니다

  5. 이미지를 압축 해제합니다(파일을 더블 클릭).

  6. 다음 명령어를 실행하여 소켓 이미지의 파일 해시를 비교하십시오:

    shasum -a 256 <archive-filename>

    이 명령의 출력을 위에 확인된 해시와 비교하십시오.

  7. 다음 명령어를 실행하여 이미지 파일을 USB에 작성하십시오:

    dd if=./IMAGE_INSTALL_socket_X1700_18960_production_socket_v21.1_20240919_2024_12_12.dd of=/dev/diskN bs=16m

    참고:

    • 지원되는 버전에 대해서는 dd 명령에 status=progress를 추가하여 USB로 쓰기 작업의 상태를 확인할 수 있습니다.

    • USB 드라이브에 이미지를 작성하고 하드 디스크에 작성하지 않도록 하십시오.

Linux로 이미지 굽기

  1. USB 드라이브를 Linux 머신에 연결하십시오

  2. 어떤 장치가 USB /dev/sdb 또는 /dev/sdc인지 식별하십시오

  3. 이미지를 압축 해제하십시오.

  4. 다음 명령어를 실행하여 이미지 파일을 USB에 작성하십시오

    dd if=./IMAGE_INSTALL_socket_X1700_18960_production_socket_v21.1_20240919_2024_12_12.dd of=/dev/sdX

    참고:

    • 지원되는 버전에 대해서는 dd 명령에 status=progress를 추가하여 USB로 쓰기 작업의 상태를 확인할 수 있습니다.

    • USB 드라이브에 이미지를 작성하고 하드 디스크에 작성하지 않도록 하십시오.

X1700 소켓에 이미지 설치

USB 드라이브에 소켓 이미지를 준비한 후, 드라이브를 소켓에 삽입하십시오. 소켓이 부팅되면 이미지를 설치하고 공장 기본값으로 재설정합니다.

참고

참고: 소켓이 현재 Cato 관리 애플리케이션에서 사이트에 할당된 것으로 표시되는 경우, 사이트에서 소켓을 할당 해제하십시오(참조: Managing Sockets). 그런 다음 새 이미지를 설치한 후 소켓을 다시 사이트에 할당할 수 있습니다.

X1700 소켓에 이미지를 설치하려면:

  1. X1700 소켓의 전원을 끄십시오.

  2. 소켓에 추가 모듈이 있는 경우,소켓에서 전체 모듈을 제거하십시오.

  3. 2섹션에서 준비한 USB 플래시 드라이브를 USB2 포트에 삽입하십시오.

  4. X1700 소켓을 켜십시오.

  5. X1700 부팅 시 설치가 시작되며,이는 USB 플래시 드라이브의 속도에 따라 약 1.5-2분 정도 소요됩니다.

  6. 설치가 완료되면 X1700은 자동으로 꺼집니다. 따라서 소켓이 꺼지면 새로운 이미지가 소켓에 설치됩니다.

  7. 소켓에서 USB 플래시 드라이브를 제거하십시오.

  8. 중요! 소켓을 켜기 위해 전원 코드를 분리한 후 다시 연결하십시오.

  9. 소켓에 추가 모듈이 있는 경우,모듈을 소켓에 다시 삽입하십시오.

소켓 버전 확인

소켓 이미지를 설치한 후,소켓 웹UI를 통해 소켓 버전을 확인하여 프로세스가 성공했는지 확인할 수 있습니다.

소켓 웹UI에 로그인하는 방법에 대한 자세한 정보는 소켓 웹UI 접근을 참조하십시오.

참고: 소켓 이미지를 설치한 후에 지역적으로 소켓 웹UI에 로그인하는 경우,로그인 사용자 이름과 비밀번호가 기본 설정으로 재설정됩니다.

소켓 버전을 확인하려면:

  1. 소켓 웹UI에 로그인하십시오.

    이더넷 케이블을 사용하여 X1700 소켓의 소켓 포트 8과 컴퓨터를 연결할 수 있습니다.

  2. 정보 페이지로 이동하십시오.

  3. 버전이 위에서 다운로드한 이미지 파일과 동일한지 확인하십시오.
