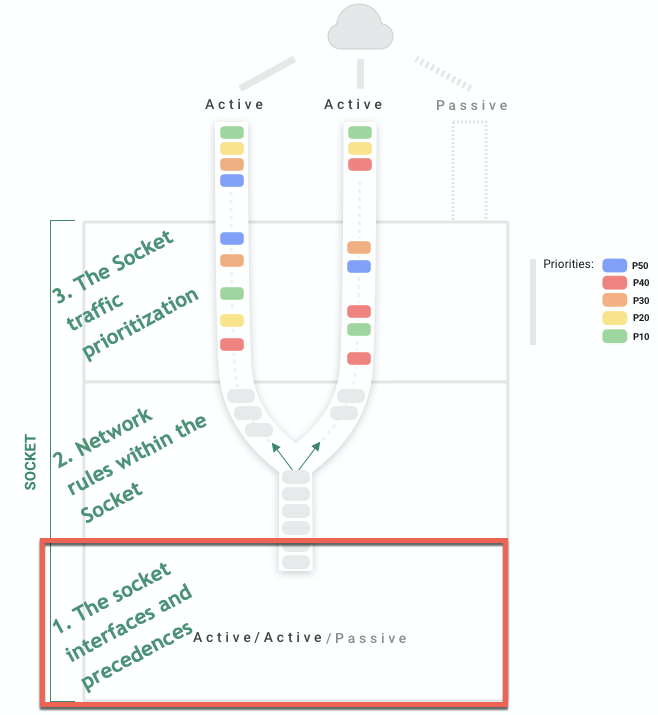

파트 1: 소켓 인터페이스 및 우선 순위

소켓은 WAN 및 인터넷 트래픽을 책임집니다. 각 WAN 소켓의 인터페이스를 서로 다른 ISP(인터넷 서비스 제공자) 또는 최종 구간 MPLS에 연결하도록 할당할 수 있습니다. 이 기사는 소켓 배포 옵션에 중점을 두고 관련 전송 메커니즘을 설명합니다.


소켓 인터페이스 및 우선 순위 작업

Cato 소켓 배포는 링크를 통해 트래픽이 전송되는 방식을 정의합니다. Cato 관리 애플리케이션을 사용하여 사이트 배포를 선택하기 위해 각 소켓 링크의 우선 순위를 구성합니다. 다음은 사용 가능한 배포입니다:

  • 활성/활성 - 로드 밸런싱을 위해 동일한 우선 순위를 가진 두 링크

  • 활성/수동 - 이중화를 위한 서로 다른 우선 순위를 가진 두 링크

  • 두 개 이상의 링크 - 로드 밸런싱 및 이중화를 위한 두 개 이상의 서로 다른 우선 순위

우선 순위 구성에 대한 자세한 내용은 소켓 사이트 작업을 참조하십시오.

활성 / 활성 - 동일한 우선 순위를 가진 인터페이스

활성/활성 배포에서 소켓은 Cato PoP에 DTLS 터널을 설정하고 SLA 점수를 사용하여 스마트 양방향 흐름 분배를 통해 트래픽에 대한 최상의 SLA를 보장합니다. 소켓은 네트워크 정책에 따라 링크별로 트래픽을 라우팅합니다.

링크에 문제가 감지되면(예: 포트 연결 해제 또는 성능 저하된 SLA) 소켓은 트래픽을 다른 링크로 원활하게 전송하여 흐름을 활성 상태로 유지하고 연결을 유지합니다. 카토는 최고의 사용자 경험과 즉각적인 실시간 연결성 문제 해결을 위해 활성/활성 구성을 구현할 것을 권장합니다.

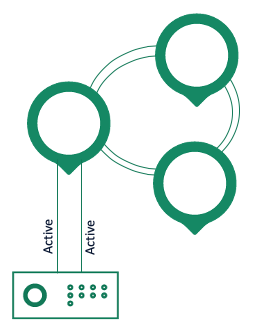

Cato 관리 애플리케이션에서는 모든 링크가 동일한 우선 순위로 구성됩니다 – 1 (활성). 다음 다이어그램은 두 개의 활성 링크로 Cato 클라우드에 연결된 소켓을 보여줍니다:


활성 / 수동 - 서로 다른 우선 순위를 가진 인터페이스

소켓이 활성/수동 배포로 구성되면 소켓은 모든 활성 링크 및 수동 링크를 통해 PoP로 DTLS 터널을 설정합니다. 소켓과 PoP는 모든 활성 링크에서 연결성 문제를 감지한 후에만 트래픽에 대한 수동 링크를 활성화합니다. 이 시간 동안, 우선 순위 1 및 우선 순위 2 링크는 활성/활성 모드로 작동하며 스마트 양방향 흐름 분배를 사용하여 최고의 SLA 점수를 가진 링크로 흐름을 안내합니다. 10분 후 소켓은 SLA 조건을 재평가하고 우선 순위 2 링크를 비활성화할 수 있습니다.

트래픽에 대한 수동 링크를 활성화하기 위한 임계값은 SLA 설정에 의해 정의됩니다. 자세한 내용은 연결 SLA 설정 구성을 참조하십시오.

참고

참고: 수동 링크의 트래픽은 링크 품질 모니터링 및 PoP 연결성 검사를 수행하는 데 사용됩니다. 수동 링크를 셀룰러 LTE 제공업체와 함께 사용하면 우선 순위 3 (최후의 수단) 링크로 구성하여 제어 트래픽을 최소화하여 데이터 사용량을 절약할 수 있습니다.

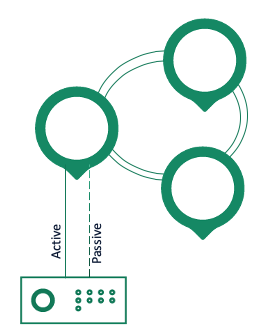

다음 다이어그램은 하나의 활성 링크와 하나의 수동 링크로 Cato 클라우드에 연결된 소켓을 보여줍니다:


두 개 이상의 링크와 함께 작업

운송을 위해 두 개 이상의 링크가 있는 배포의 경우, 활성/활성/활성 또는 활성/활성/수동 배포를 구현할 수 있습니다. 활성/활성/수동 배치의 예시는 두 개의 활성 링크가 서로 다른 ISP에 연결되고 수동 링크가 4G/LTE 네트워크에 연결되는 것입니다. 활성 링크가 연결 해제되거나 링크 SLA 임계값을 초과하면 소켓이 수동 링크를 활성화합니다.

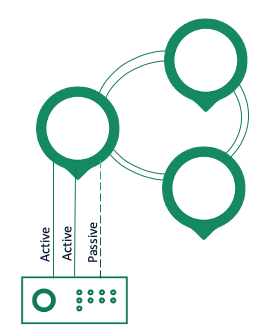

다음 다이어그램은 카토 클라우드의 동일한 PoP에 연결된 두 개의 활성 링크와 하나의 수동 링크가 있는 소켓을 보여줍니다:


활성/활성 배포 이해

활성/활성 배포에서 소켓의 도전 과제 중 하나는 활성 링크 간에 연결 흐름을 분할하지 않도록 하는 것입니다. 이 문제를 해결하기 위해 소켓은 스티키니스 방법을 사용하여 개별 패킷이 아닌 흐름을 기반으로 두 개의 활성 링크 간에 트래픽을 배분합니다. 각 흐름은 처음 선택된 터널과 일치하도록 하는 다음의 5-튜플을 기반으로 하는 네트워크 연결입니다: 소스 IP 주소, 소스 포트 번호, 목적지 IP 주소, 목적지 포트 번호, 프로토콜. 흐름의 패킷이 소켓으로 도착하면 흐름이 생성될 때 사용된 동일한 터널을 통해 전송됩니다.

활성/활성 배포를 위해 소켓은 두 개의 DTLS 터널을 하나의 멀티 터널로 간주합니다. 멀티 터널은 흐름에 관한 모든 정보를 보유하는 논리적 터널입니다. 한 터널이 연결 해제되면 소켓이 다른 터널을 통해 연결을 신속하게 복원하여 최종 사용자에게는 영향이 없습니다.

활성/활성 배포의 트래픽 설정 및 임계값에 대한 자세한 내용은 활성/활성 트래픽 분배를 참조하십시오.

흐름이 인터페이스 사이에서 이동하는 경우?

이 섹션에서는 소켓이 흐름을 하나의 활성 링크에서 다른 링크로 이동시키기로 결정하는 경우에 대해 설명합니다.

터널 연결 해제

터널이 연결 해제된 것을 소켓이 식별하면, 패킷 손실률 100% 또는 소켓이 유지 신호 메시지에 대한 응답을 받지 못하는 경우 소켓이 즉시 흐름을 다른 활성 링크로 이동시킵니다.

포트 연결 해제

소켓이 물리적 포트의 연결이 해제된 것을 식별하면, 예를 들어 네트워크 케이블이 분리된 경우 소켓이 즉시 모든 흐름을 다른 활성 링크로 이동시킵니다. 연결이 복원되면 소켓은 링크의 SLA 점수를 계산하고 활성/활성 모드에서 새 흐름을 위해 점진적으로 사용을 시작합니다.

더 나은 전송

소켓은 사용 가능한 각 전송의 상태 메트릭에 기반하여 주기적으로 SLA 점수를 계산하여 더 나은 전송을 확인합니다. 품질 임계값의 메트릭: 패킷 손실, 지연 시간, 지터. 각 방향의 새로운 흐름에 대해 소켓은 SLA 점수를 기준으로 최상의 링크를 선택합니다.

활성/수동 배포 이해

활성/수동 WAN 링크 배포에서 소켓은 정상 작동 중 활성 링크를 사용하며 소켓 또는 PoP가 모든 활성 링크에서 연결성을 감지하면 수동 링크를 활성화합니다.

소켓이 수동 링크를 활성화하는 경우?

모든 활성 터널이 연결 해제되거나 연결 SLA 임계값을 충족하지 못하는 경우 소켓이 수동 링크를 활성화합니다.

터널 연결 해제

모든 활성 링크 터널이 중단되거나 패킷 손실률이 100%인 경우 소켓이 수동 링크를 활성화합니다.

포트 연결 해제

모든 활성 포트가 연결 해제된 경우 소켓이 즉시 수동 링크를 활성화합니다.

열악한 링크 품질

모든 활성 링크가 SLA 링크 임계값을 충족하지 못하면 소켓이 수동 링크를 활성화합니다. SLA 임계값에 대한 자세한 내용은 연결 SLA 설정 구성을 참조하십시오.
