Cato를 대체 WAN 네트워크와 통합하기

대체 개요． WAN

고객은 Cato Sockets를 사용하여 기존 MPLS 네트워크를 Cato와 완전히 통합할 수 있습니다． 소켓은 Cato 클라우드와 MPLS 네트워크를 통해 사이트 간 WAN 트래픽을 관리하기 위한 고급 네트워킹 기능을 제공합니다．

소켓은 대체 WAN 트래픽을 MPLS 공급업체 엣지 (Provider Edge) 라우터로 보내고, 라우터는 트래픽을 MPLS 코어를 통해 목적지로 전달합니다． MPLS 공급업체는 데이터를 전송하고 네트워크 노드 간의 직접 연결을 허용할 책임이 있습니다．

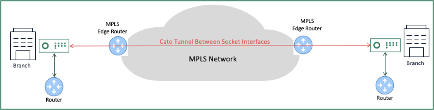

다음 다이어그램은 MPLS 네트워크를 통해 연결되는 두 개의 Cato 소켓의 예시 사이트 간 배포를 보여줍니다：

참고

참고: 대체． WAN 터널은 UDP 포트 20049를 사용하여 트래픽을 보냅니다．

Cato를 대체와 통합하기． WAN 네트워크

대체를 통합할 때． Cato 소켓이 있는 사이트의 WAN 트래픽에서 다음 설정을 적용해야 합니다：

소켓 WAN 인터페이스를 구성하여 대체 WAN 트래픽만 관리하십시오． WAN 트래픽． 대체를 구성할 때． WAN 인터페이스는 대체 WAN 전송에만 사용됩니다． WAN 전송．
대체 WAN 링크를 통해 트래픽을 관리할 네트워크 규칙을 생성 또는 편집하십시오． WAN 링크．

대체 WAN 설명． WAN과 대체 WAN． WAN 2계층 목적지

Cato는 두 가지 유형의 대체 WAN을 구분합니다． WAN 네트워크, 동일한(2계층) 또는 다른(3계층) 서브넷의 소켓들． Cato 관리 애플리케이션을 사용하여 적절한 대체 WAN 네트워크 및 소켓의 링크 목적지를 선택하십시오． WAN 네트워크와 소켓의 링크 목적지． 대체 WAN 옵션 간 유일한 차이점은． WAN 2계층과 대체 WAN 3계층 옵션은 소켓이 전송에 사용하는 소스 IP 주소입니다． WAN 3계층 옵션은 소켓이 전송에 사용하는 소스 IP 주소입니다．

대체 WAN (2계층)

소켓 사이트가 동일한 네트워크 서브넷에 있어야 하는 경우, 링크 목적지를 대체 WAN (2계층)으로 설정하십시오． 소켓은 대체 WAN 링크 설정에서 소스 IP 주소와 게이트웨이 IP 주소를 사용하여 트래픽을 목적지로 라우팅합니다． WAN 링크 설정을 통해 트래픽을 목적지로 라우팅합니다．

대체 WAN에 연결된 고가용성에서의 소켓． WAN 네트워크

소켓 HA 모드에서, 기본 및 보조 소켓은 단일 논리 MAC 주소를 사용합니다． 논리 MAC 주소는 고정 값으로 정의되고, 대체 WAN 네트워크 인터페이스 ID가 뒤따릅니다． WAN 네트워크 인터페이스 ID．

대체 WAN에서 HA 소켓을 위한 다음 요구사항을 사용하십시오． WAN 구성：

1. 같은 사이트의 기본 및 보조 소켓은 동일한 네트워크 인터페이스로 대체 WAN에 연결되어야 합니다． WAN 네트워크

2. 다른 사이트의 HA 소켓은 대체 WAN에 연결되어야 합니다． WAN 네트워크, 다른 네트워크 인터페이스 사용

예시：

사이트1: 기본 및 보조 소켓은 네트워크 인터페이스 #2 (MAC 주소 AA-BB-CC-DD-EE-02)에 연결되어 있습니다.
사이트2: 기본 및 보조 소켓은 네트워크 인터페이스 #3 (MAC 주소 AA-BB-CC-DD-EE-03)에 연결되어 있습니다.

참고

참고: 동일한 MPLS 네트워크에 연결할 수 있는 HA 사이트의 수는 소켓의 네트워크 인터페이스 수에 따라 제한됩니다.

이 동작을 변경하려면 고객 지원에 문의하십시오.

대체 WAN (Alt. WAN Layer-3)

다른 네트워크에 있는 소켓에 WAN 연결을 제공해야 하는 경우, 대체 WAN (Alt.를 사용하세요. WAN Layer-3) 링크의 목적지 옵션을 선택합니다. 소켓은 트래픽을 목적지로 라우팅하기 위해 LAN 01 기본 범위의 게이트웨이 IP 주소(네트워크 > 사이트 > {사이트 이름} > 사이트 설정 > 네트워크)를 소스 IP 주소로 사용합니다.

대체 예시. WAN

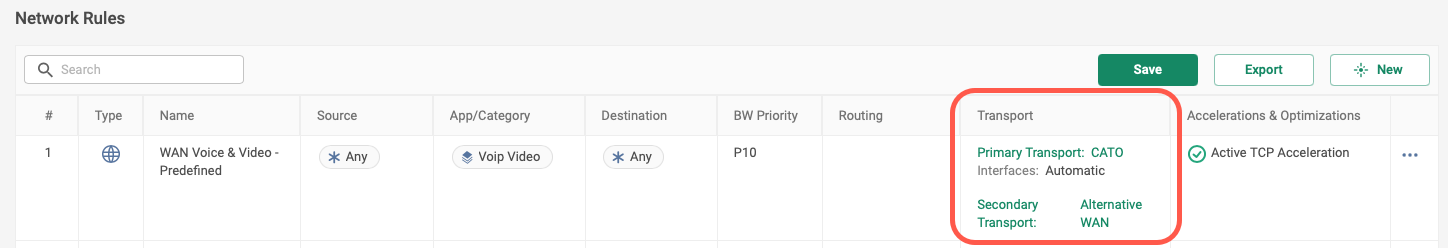

대체 소켓을 구성한 후, WAN 트래픽에 대해 이 링크를 사용하는 트래픽 유형의 네트워크 규칙을 생성하세요. 다음 예시는 대체 WAN VoIP 비디오 트래픽을 제공하는 네트워크 규칙을 보여줍니다. WAN VoIP 비디오 트래픽에 대한 WAN 중복성. Cato 클라우드가 사용 가능하지 않은 경우, 트래픽이 대체를 통해 MPLS 네트워크로 백업됩니다. WAN 링크.

이 WAN 네트워크 규칙은 VoIP 비디오 카테고리 전용이며, 모든 소스에서 모든 목적지로 이동합니다. Fallback 동작을 정의하기 위해 전송 옵션을 구성하세요: 기본 전송 옵션은 Cato 클라우드이고, 보조 옵션은 대체입니다. WAN 링크.

작동 방식 - 대체 전송 보내기 WAN 트래픽

Cato 소켓은 대체를 통해 WAN 트래픽을 완전히 지원합니다. 사이트의 WAN 링크. 소켓이 대체를 전송하는 방법을 좀 더 깊이 살펴보겠습니다. WAN 트래픽.

소켓이 사설 MPLS 네트워크에 연결되면 소켓 간에 데이터를 전송하기 위해 UDP 기반 암호화 터널을 생성합니다. 그런 다음 MPLS 엣지 라우터는 소켓 연결을 식별하고 VRF(가상 라우팅 및 전달)를 사용하여 소켓 IP 주소를 라우팅 테이블에 추가합니다.

소켓은 패킷에 고유 헤더를 추가하여 트래픽을 캡슐화합니다. 이 헤더는 트래픽의 품질 메트릭스를 측정하고 소켓의 소스 및 목적지 IP 주소를 포함합니다. 이러한 헤더는 패킷 손실, 지연 시간 및 지터와 같은 링크 품질을 모니터링하는 통합 프로브입니다.

신규 소켓 배포 및 대체 전송 WAN 트래픽

사이트에 새로운 소켓을 배포하고 네트워크의 다른 사이트에 소켓이 프로비저닝되어 있지 않은 경우, 새로운 소켓은 다른 사이트와 통신할 수 없습니다. 소켓 단계적 배포 기능을 통해 새로운 소켓이 MPLS 네트워크를 통해 알 수 없는 WAN 트래픽을 전송할 수 있습니다.

이 기능이 활성화되면 소켓이 배포 모드에 들어가고 RFC1918 네트워크 공간(명시적으로 Cato 사이트의 일부가 아닌)이 대체에서 존재한다고 가정합니다. WAN 네트워크 공간. 알 수 없는 사설 목적지 IP 주소가 있는 패킷이 소켓의 LAN1 링크로 도착하면, 소켓은 이 패킷을 대체를 통해 전송합니다. WAN 링크. 패킷은 MPLS 엣지 라우터에 도착하며, 그 후 트래픽을 MPLS 네트워크를 통해 목적지로 라우팅합니다.

계정의 사이트에 대한 소켓 단계적 배포를 활성화하려면 Cato 지원팀에 문의하세요.

대체 분석. WAN 트래픽

Cato 관리 애플리케이션은 대체를 모니터링하고 분석할 수 있는 여러 가지 분석 기능을 제공합니다. 사이트의 WAN 트래픽.

실시간 대체 모니터링. WAN 트래픽

실시간 분석 창은 전송 및 QoS의 통계를 보여줍니다. 대체를 선택하세요. 대체의 실시간 통계를 보기 위해 WAN 전송을 선택하세요. 사이트의 WAN 링크. 실시간 분석에 대해 더 알고 싶다면 사이트의 데이터를 실시간으로 분석하기를 참조하세요.

대체 분석. 우선 순위 분석기가 있는 WAN 트래픽

우선 순위 분석기 창은 QoS 그리고 PBR 데이터를 분석할 수 있게 합니다． 이는 Alt를 포함한 다양한 네트워크 링크에서 대역폭 사용량에 대한 더 나은 가시성을 제공합니다． WAN． 우선 순위 분석기에 대한 자세한 내용은 사이트의 QoS 그리고 BW 관리 분석을 참조하십시오．
