X1700C 소켓 (USB 드라이브) 재설정 방법

이 글은 USB 드라이브를 사용하여 X1700C 소켓을 공장 설정 이미지로 재설정하는 방법을 설명합니다.

참고

주의! Cato는 X1700 사이트에 대해 3가지 인증된 소켓 하드웨어 모델(X1700A, X1700B 및 X1700C)을 보유하고 있습니다. 이미지를 소켓에 설치하기 전에 정확한 소켓 모델을 식별하십시오.

X1700 소켓 모델에 대한 추가 정보는 카토 소켓 복원 개요를 참조하세요。

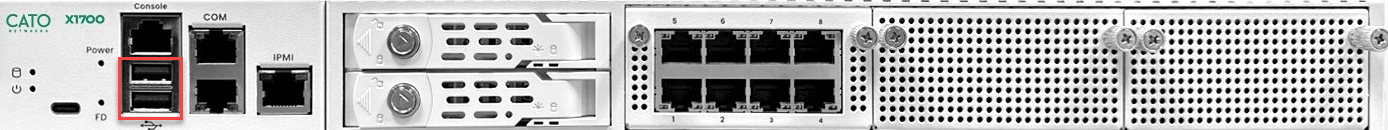

X1700C 소켓의 USB 포트 식별

X1700C 소켓 전면 패널에는 두 개의 USB 포트가 있으며, USB 드라이브를 사용하여 이미지 설치를 위한 두 포트를 사용할 수 있습니다. USB 2.0 또는 USB 3.0 드라이브를 사용할 수 있습니다. 이것들이 X1700C 소켓의 전면 패널 USB 포트입니다.

소켓을 공장 기본 구성 및 버전으로 재설정

추가 기능이 있는 소켓 재설정

X1700C 소켓에 추가 모듈이 있는 경우 복원 과정 내내 모듈을 제거해야 합니다.

소켓이 성공적으로 부팅되면, 소켓에 추가 모듈을 다시 삽입합니다.

소켓 이미지 준비하기

이미지 파일 다운로드

이미지 파일을 얻는 방법에 대한 추가 정보는 소켓 및 vSocket 이미지 파일을 참조하십시오。
이미지를 압축 해제하십시오 (아래 지침 참조).
최소 8GB의 USB 드라이브를 얻으십시오. USB 드라이브를 포맷해야 하는 경우, exFAT 또는 FAT32 형식을 사용하십시오. FAT32 형식을 사용할 때, USB 드라이브는 32GB보다 크지 않아야 합니다.

USB 드라이브에 이미지를 굽기

Windows, macOS, 및 Linux 상에서 소켓 이미지를 USB 드라이브에 굽는 방법을 설명합니다.

이미지를 압축 해제한 후, Cato에서 검증된 올바른 파일 해시와 압축 해제된 DD 이미지 파일의 해시를 비교하십시오. 하드 드라이브에 소켓 펌웨어를 쓰기 전에 디스크 이미지의 무결성을 확인합니다.

검증된 해시가 포함된 파일이 이 기사에 첨부되었습니다
압축 해제된 디스크 이미지와 같은 디렉토리에 파일을 저장하십시오.

Windows로 이미지를 굽는 방법

USB 드라이브를 Windows 장치에 연결하십시오.
Powershell을 높인 상태에서 두 파일이 있는 동일한 디렉토리에 이미지를 압축 해제하고 tar -xf <archive-filename> 명령을 실행하십시오

참고

참고: 일반적인 압축 해제 소프트웨어 (Winzip, 7zip, 또는 Winrar)는 이미지를 손상시켜 약 135MB의 파일 크기를 만듭니다. Windows CLI tar 명령을 사용해 파일을 추출하면 파일 크기가 1GB 이상이어야 합니다.
같은 디렉토리에 해시 파일을 이미 파일과 함께 두십시오.

소켓 이미지의 파일 해시를 비교하기 위해 다음 명령을 실행하십시오:

(Get-FileHash -Algorithm SHA256 .\IMAGE_INSTALL_socket_X1700C_20970_production_socket_v25.0_20250914_2025_11_14.dd).Hash -eq (gc .\X1700C-hash.txt).split()[0]

해시가 동일할 때 명령은 True를 반환합니다.

Win32 Disk Imager 같은 디스크 이미지 소프트웨어를 다운로드하고 설치하십시오.
이미지를 USB 드라이브에 쓰십시오. (DD 파일을 확인하려면 모든 파일을 *.*로 표시해야 할 수도 있습니다)

macOS로 이미지를 굽기

USB 드라이브를 연결하십시오.
터미널 창을 여십시오.
diskutil list 명령을 사용하여 새로운 드라이브를 식별하십시오
diskutil unmountDisk <diskN>를 사용하여 식별된 드라이브를 언마운트하십시오
이미지를 압축 해제하십시오 (파일을 더블 클릭).
소켓 이미지의 파일 해시를 비교하기 위해 다음 명령을 실행하십시오:
```
shasum -a 256 <archive-filename>
```
이 명령의 출력을 이 기사에 첨부된 해시와 비교하십시오.
USB 드라이브에 이미지를 쓰기 위해 다음 명령을 실행하십시오:

dd if=./IMAGE_INSTALL_socket_X1700C_20970_production_socket_v25.0_20250914_2025_11_14.dd of=/dev/diskN bs=16m

참고:
- 지원되는 버전에서는 dd 명령에 status=progress를 추가하여 USB 쓰기 작업의 상태를 볼 수 있습니다.
- 하드 디스크가 아닌 USB 드라이브에 이미지를 쓰는지 확인하십시오.

Linux로 이미지를 굽기

USB 드라이브를 Linux 머신에 연결하십시오
어떤 장치가 USB인지 /dev/sdb 또는 /dev/sdc로 식별하십시오
이미지를 압축 해제하십시오.
이미지 파일의 해시를 보기 위해 다음 명령을 실행하십시오:
```
shasum -a 256 /<path to file>/<image filename>
```
이 기사에 첨부된 해시와 명령 출력을 비교하십시오.
USB에 이미지를 쓰기 위해 다음 명령을 실행하십시오:

dd if=./IMAGE_INSTALL_socket_X1700C_20970_production_socket_v25.0_20250914_2025_11_14.dd of=/dev/sdX

참고:
- 지원되는 버전에서는 dd 명령에 status=progress를 추가하여 USB 쓰기 작업의 상태를 볼 수 있습니다.
- 하드 디스크가 아닌 USB 드라이브에 이미지를 쓰는지 확인하십시오.

X1700C 소켓에 이미지 설치하기

소켓 이미지가 USB 드라이브에 준비되면, 드라이브를 소켓에 삽입하십시오. 소켓이 부팅되면 이미지를 설치하고 공장 기본 설정으로 재설정됩니다.

참고

참고: 현재 소켓이 Cato 관리 애플리케이션에서 사이트에 할당된 것으로 표시되는 경우 해당 사이트에서 소켓 할당 해제 (참조: 소켓 관리)。 새로운 이미지가 설치된 후, 소켓을 사이트에 다시 할당할 수 있습니다.

X1700C 소켓에 이미지를 설치하기 위해:

X1700C 소켓을 끄십시오.
추가 모듈이 있는 소켓의 경우, 소켓에서 모든 모듈을 제거하십시오.
섹션 2에서 준비한 USB 플래시 드라이브를 USB 포트에 삽입하십시오.
X1700C 소켓을 켜십시오.
설치는 X1700C 부팅 시 시작되며, USB 플래시 드라이브의 속도에 따라 약 5분 동안 진행됩니다.
설치가 완료되면, X1700C는 자동으로 꺼집니다. 소켓이 꺼질 때 새로운 이미지가 소켓에 설치됩니다.
USB 플래시 드라이브를 소켓에서 제거하십시오.
중요! 전원 코드를 분리했다가 다시 연결하여 소켓을 켜십시오.
추가 모듈이 있는 소켓의 경우 사람을 다음과 같습니다:
1. 소켓의 전원을 꺼서 모듈을 삽입합니다.
2. X1700C 소켓을 켜십시오.

소켓 버전 검증

소켓 이미지를 설치한 후, 소켓 버전을 확인하여 프로세스가 성공적으로 완료되었는지 검증할 수 있습니다.

소켓 웹UI에 로그인하는 방법에 대한 자세한 내용은 소켓 웹UI에 액세스하기를 참조하세요。

참고

참고: 로컬에서 소켓 이미지 설치 후 소켓 웹UI에 로그인할 경우, 기본 설정으로 사용자 이름과 비밀번호가 재설정됩니다.

로컬에서 소켓 버전을 확인하려면:

소켓 웹UI에 로그인하십시오.

Ethernet 케이블을 사용하여 X1700C 소켓의 MGMT 포트를 컴퓨터에 연결할 수 있습니다.
정보 페이지로 이동하십시오.
버전이 위에서 다운로드한 이미지 파일과 동일한지 확인하십시오.

X1700C-hash.txt146 바이트
