Cato 소켓 하드웨어 새로고침

이 기사는 하드웨어 새로고침 프로세스의 일환으로 Cato 소켓 하드웨어를 교체하는 방법을 설명합니다.

새로고침 프로세스 및 소켓 제품 라이프사이클에 대한 자세한 내용은 다음 기사를 참조하십시오:

개요

Cato는 특정 소켓 하드웨어 모델이 지원 종료(EOS)에 가까워지면 새로고침을 진행할 수 있습니다. 이는 하드웨어 라이프사이클이 성숙하거나 기술 혁신, 기능 확장 플랫폼의 도입 등의 이유로 발생할 수 있습니다. 새로고침 프로세스는 고객이 하드웨어 교체를 계획하고 Cato가 지원하는 서비스 라이프사이클에 맞춰 관리할 수 있도록 돕습니다.

고객은 갱신 시 소켓 새로고침 자격을 얻습니다. 갱신 전에 기존 설치 기반이 Cato EOS 정책과 비교되어 검토되며, 계정이 갱신 견적을 받으면 Cato 고객 경험 팀에서 견적을 받은 파티에 새로고침이 필요한 소켓이 있음을 알립니다. 이러한 소켓이 있다면 갱신 시 추가 비용 없이 계정에 전용 소켓이 자동으로 할당됩니다. 이러한 소켓은 Cato 관리 애플리케이션(CMA)의 새로고침 소켓 주문으로 표시됩니다. 고객이 배송 정보를 제공하면, Cato가 교체 소켓을 배송하고 고객은 현장에서 소켓 하드웨어를 물리적으로 교체 및 설치해야 합니다.

새로고침 시작 날짜 는 일반적으로 신규 구독 갱신 날짜와 일치합니다. 시작 날짜 30일 전에 이메일 알림이 발송됩니다.

하드웨어 소유권, 새로고침 일정, 비용, 새로고침 창 및 EOS 마일스톤에 대한 자세한 정보는 Cato 소켓 하드웨어 새로고침 정책 을 참조하십시오.

새로고침에 포함된 소켓 모델

새로고침 프로세스가 적용되는 소켓 모델 목록은 이 기사에서 확인할 수 있습니다. 귀하의 계정에 새로고침이 필요한 하드웨어가 있는지 확인하려면 해당 기사를 검토한 후 소켓 및 액세서리 페이지에서 계정 소켓 인벤토리를 확인하십시오. 페이지에는 귀하의 계정에 있는 소켓 유형 및 특정 하드웨어 모델의 세부 정보가 제공됩니다. 계정 하드웨어 모델을 기사에 있는 목록과 비교하여 새로고침이 필요한 하드웨어가 있는지 확인하십시오.

소켓 새로고침 프로세스 이해하기

이는 EOS 접근으로 새로고침되는 소켓 하드웨어를 교체하는 고수준 워크플로우입니다. 필요한 절차에 대한 자세한 내용은 다음 섹션에서 확인할 수 있습니다.

갱신 프로세스의 일환으로 계정이 갱신 견적을 받으면 Cato 고객 경험 팀에서 견적을 받은 파티에 하나 이상의 소켓이 새로고침이 필요함을 알립니다.
갱신 시 Cato는 귀하의 계정에 새로고침 프로세스를 위한 전용 소켓을 자동으로 할당합니다. 이 소켓은 CMA의 계정 > 소켓 & 액세서리 > 배송 탭에서 주문 유형 이 새로고침 인 소켓 주문으로 표시됩니다.
새로고침 프로세스에 대한 소켓이 CMA에 표시되면, 귀하는 계정 > 소켓 & 액세서리 > 배송 탭에서 배송 정보를 제공합니다. 고객이 배송 정보를 제공하지 않으면, Cato는 소켓을 배송할 수 없습니다.
Cato는 표준 소켓 주문 이행 프로세스를 사용하여 교체 소켓을 배송합니다.
소켓을 물리적으로 설치하고 기존 소켓을 현장에서 교체하기 위해 CMA에서 구성을 수행합니다.
기존 소켓은 14일 동안 롤백을 위해 사용 가능합니다.
롤백 기간 후 기존 소켓이 비활성화됩니다. 소켓을 폐기할 수 있습니다. 소켓 폐기에 대한 도움이 필요하면 Cato 담당자에게 연락하십시오.

새로고침 소켓의 배송 정보 제공

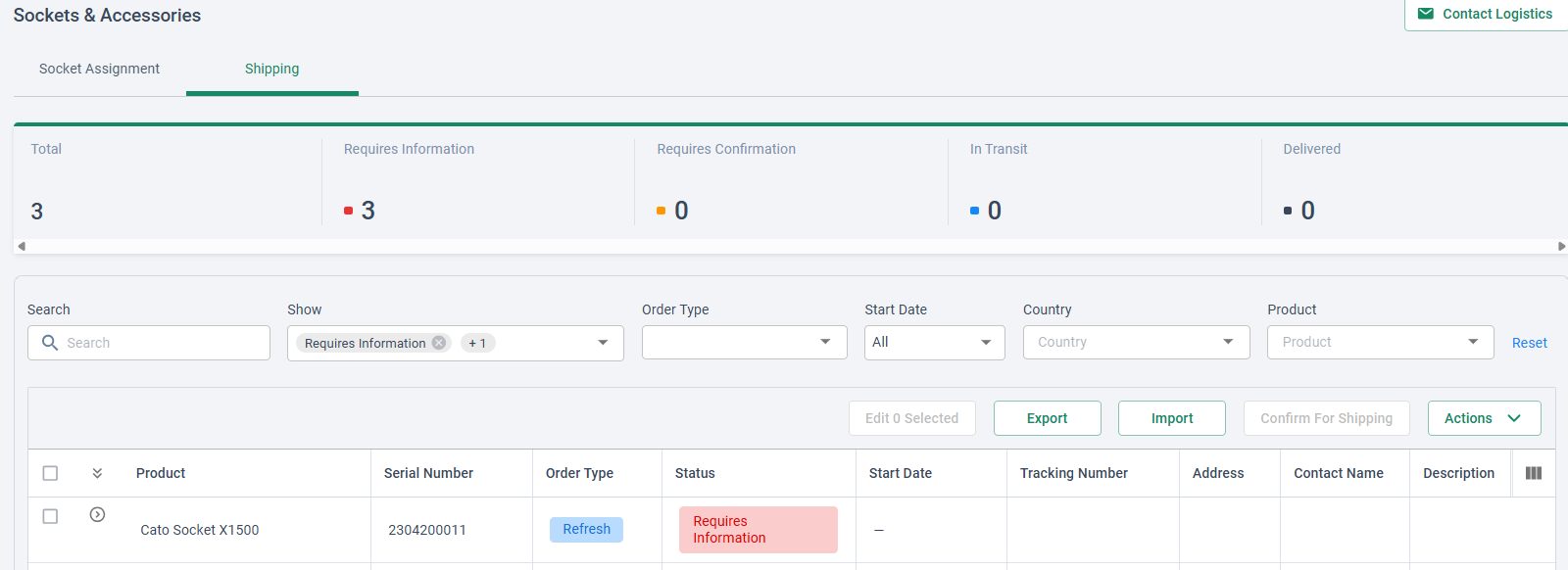

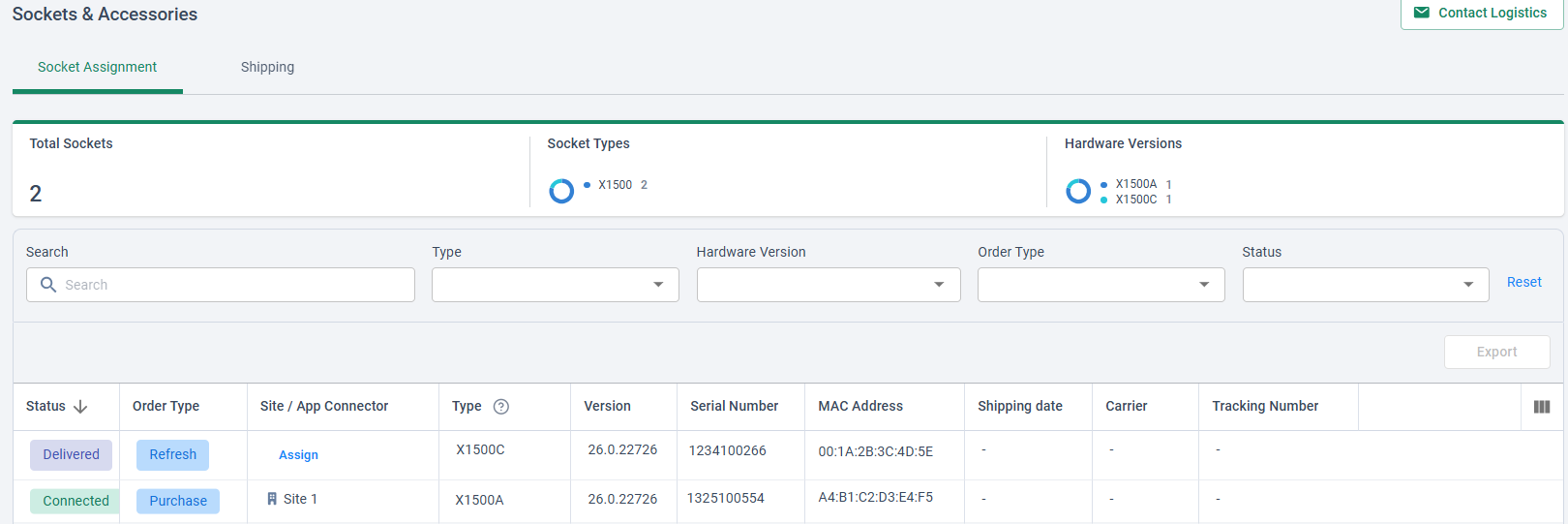

새로고침을 위한 교체 소켓은 계정 > 소켓 & 액세서리 > 배송 탭에 표시됩니다. 이 소켓은 주문 유형 열에서 새로고침 으로 라벨이 표기되어 일반 소켓 구매와 구분됩니다. 신규 소켓에 대한 배송 정보를 완료하십시오. Cato는 이 정보를 사용하여 교체 하드웨어를 올바른 위치로 배송합니다. 배송 정보 제공에 대한 추가 정보는 소켓 배송 모니터링을 참조하십시오.

새로고침 소켓의 배송 정보를 제공하려면:

네비게이션 메뉴에서 계정 > 소켓 & 액세서리 를 선택하십시오.
배송 탭을 선택하십시오.
새로고침 소켓 주문의 행을 클릭하십시오.
필요한 배송 정보를 입력하십시오. 배송 정보에 대한 추가 내용은 소켓 배송 모니터링을 참조하십시오.
저장 을 클릭하십시오.

기존 소켓 교체

교체 프로세스는 단일 소켓이나 HA 구성에서 두 개의 소켓을 교체하는지, 그리고 사이트 소켓이 애드온 카드를 사용하는지에 따라 다릅니다. 다음 절차는 이러한 다른 시나리오에 관련됩니다.

Cato는 교체 소켓과 함께 USB 플래시 드라이브를 배송합니다. 이는 교체 프로세스의 일부로 사용됩니다. 이 플래시 드라이브에는 기존 소켓에서 교체 소켓으로 연결 설정을 자동으로 복사하는 소프트웨어가 포함되어 있습니다. 이를 통해 교체 소켓은 인터넷에 연결하고 Cato에서 구성 정보를 받을 수 있습니다. 소켓이 Cato에 연결된 후, Cato 관리 애플리케이션(CMA)에서 교체 작업을 수행하여 기존 소켓을 사이트에서 자동으로 할당 해제하고 교체 소켓을 할당합니다.

필수 조건

기존 소켓이 Cato에 연결되어 소켓 버전 26.0을 실행 중인지 확인하십시오.

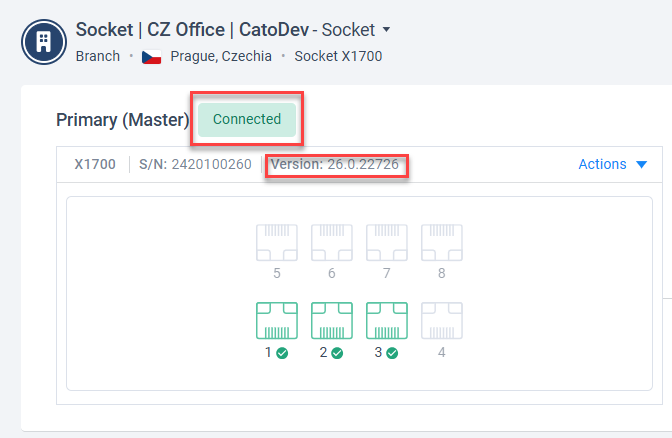

- CMA에서 기존 소켓이 Cato에 연결된 상태인지 확인하고 소켓 버전을 확인하려면 네트워크 > 사이트 > [사이트 이름] > 소켓 으로 이동하십시오.
교체 절차 시작 전에 기존 및 교체 소켓의 시리얼 번호를 확인하십시오.

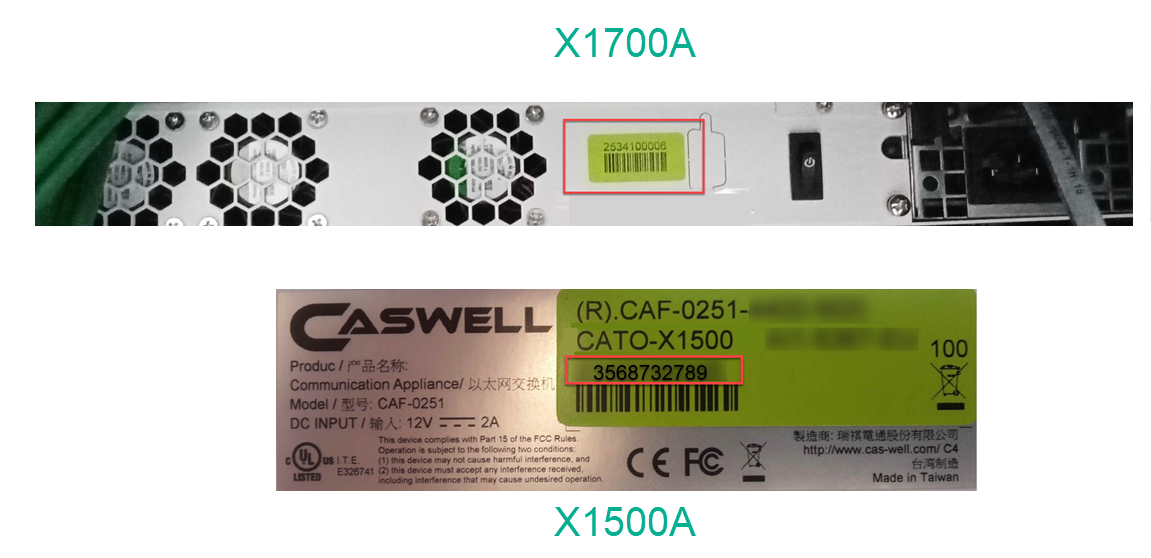

- 시리얼 번호는 일반적으로 기기 자체의 후면 패널 또는 하단에 있는 라벨에 인쇄되어 있습니다. 다음 이미지는 시리얼 번호 스티커 예시를 보여줍니다.

  중요! 기존 및 교체 소켓의 시리얼 번호를 모르면 잘못된 소켓을 교체하거나 교체 소켓을 잘못된 사이트에 할당할 수 있습니다.

알려진 제한 사항

X1500C 소켓은 링크 협상을 위한 자동 협상 모드만 지원합니다. 자세한 내용은 X1500 소켓 배포 가이드를 참조하십시오.

기존 소켓을 교체 소켓으로 교체하기

기존 사이트 소켓을 교체 새로고침 소켓으로 교체하려면 이 절차를 사용하십시오.

기존 소켓이 애드온 카드를 사용하는 경우 아래의 X1700A 소켓 교체를 참조하십시오.

HA 사이트의 소켓을 교체하는 경우 아래 HA 사이트의 소켓 교체를 참조하십시오.

참고 : 단일 소켓 사이트의 경우 이 절차의 다운타임은 최대 30분입니다. HA 사이트의 경우 프로세스 중 페일오버가 예상되며 다운타임은 예상되지 않습니다.

기존 소켓을 교체 소켓으로 교체하려면:

교체 소켓을 박스에서 꺼내십시오. 랙 마운팅이 필요한 경우 관련 소켓 배포 가이드 를 참조하십시오.

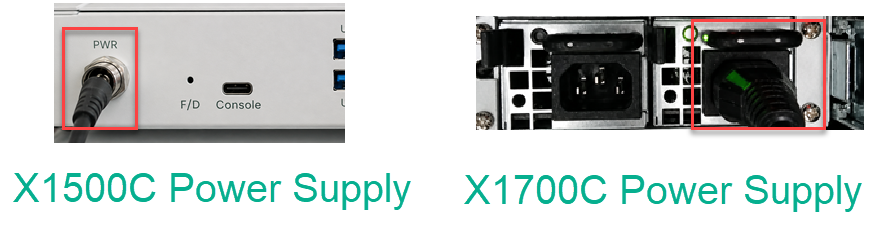

전원 공급장치를 연결하고 교체 소켓을 켜십시오. 소켓이 부팅될 때까지 3분을 기다리십시오.

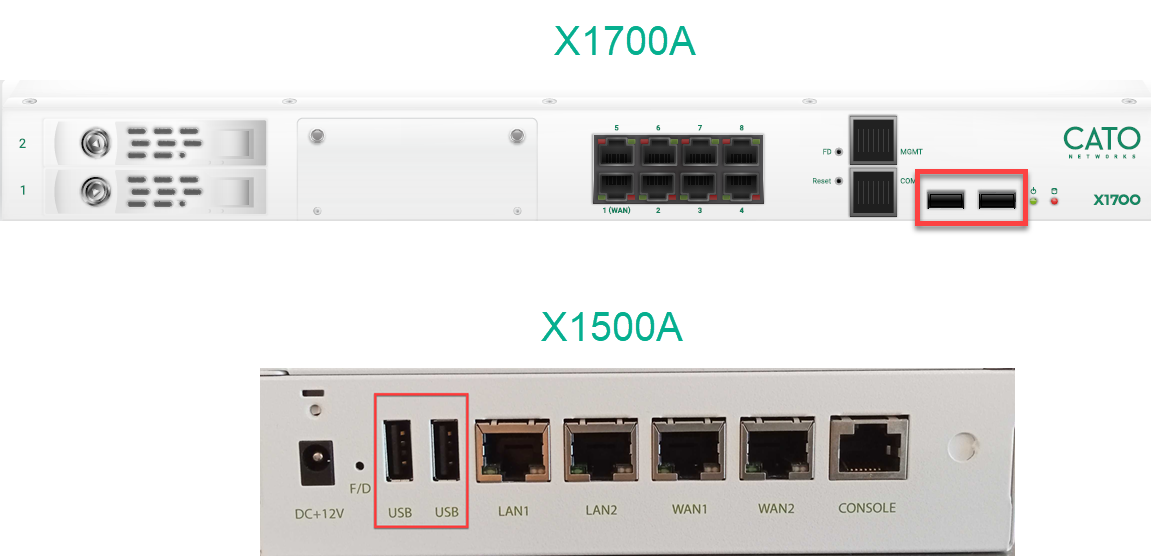

교체와 함께 배송된 USB 플래시 드라이브를 기존 소켓의 USB 포트에 삽입하십시오. USB 포트의 위치는 아래 이미지를 참조하십시오.
참고: 기존 소켓이 Cato에 연결되어야 합니다. 상단에 필수 조건을 참조하십시오.
3분을 기다리십시오. 연결 설정이 USB 드라이브에 복사됩니다.
USB 플래시 드라이브를 제거하십시오.

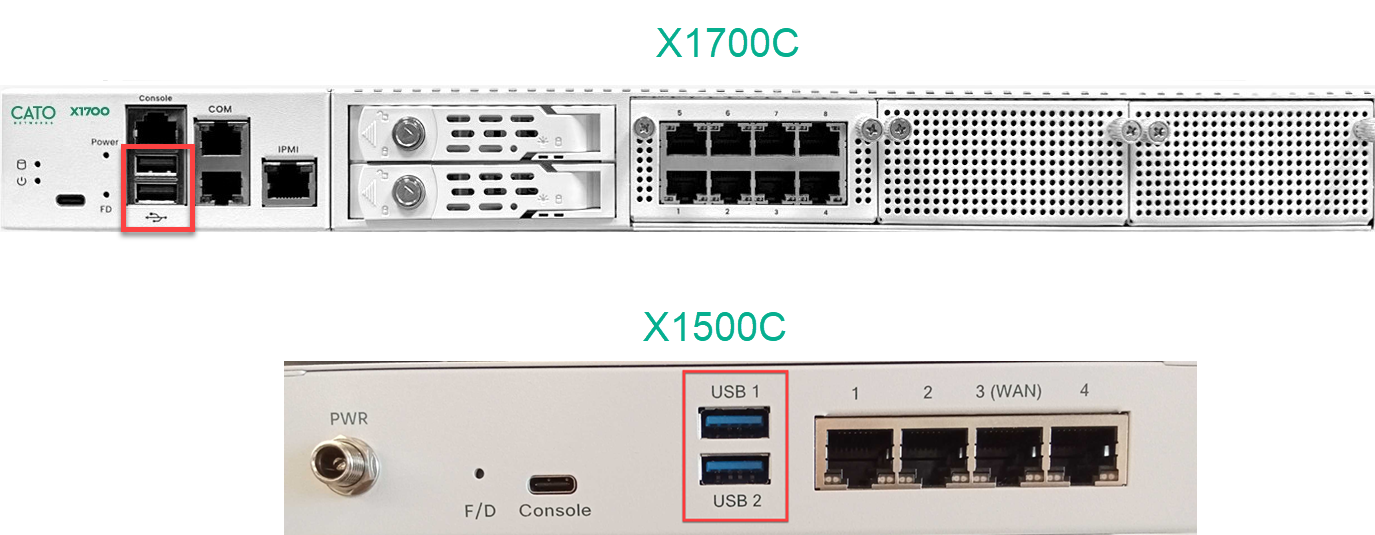

USB 플래시 드라이브를 교체 소켓의 USB 포트 중 하나에 삽입하십시오. USB 포트의 위치는 아래 이미지를 참조하십시오.
3분을 기다리십시오. 연결 설정이 교체 소켓으로 복사됩니다.
USB 플래시 드라이브를 제거하십시오.
기존 소켓의 각 네트워크 케이블(LAN 및 WAN)을 교체 소켓의 해당 포트로 이동하십시오.

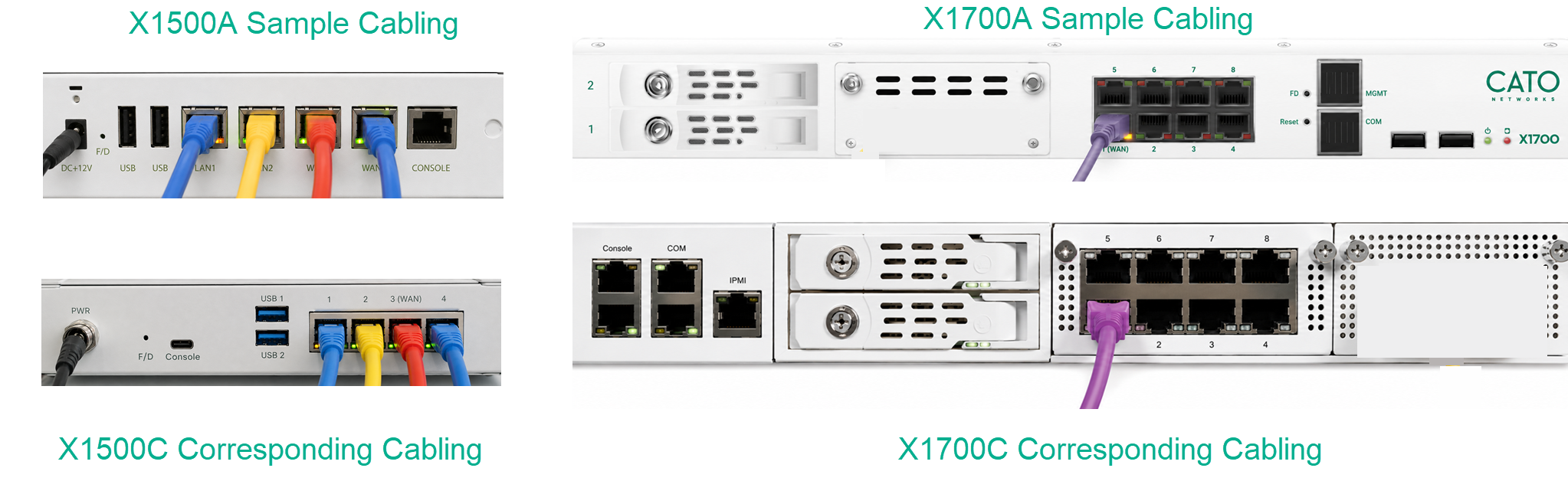

참고: 잠재적 문제를 피하기 위해 기존 소켓에 연결된 것과 동일한 인터넷 케이블을 사용하십시오. 다음 이미지는 샘플 케이블링 구성을 보여줍니다. 구성이 다를 수 있습니다.
소켓이 Cato 클라우드에 연결되어 필요한 버전 업데이트 및 구성을 완료할 때까지 기다리십시오. 이 프로세스가 완료되면 CMA 알림 영역에 알림이 표시됩니다(다음 이미지를 참조하십시오). 이 프로세스는 최대 20분이 소요될 수 있습니다. CMA에 30분 후 알림이 표시되지 않으면, 지원에 문의하십시오 .
계정 > 소켓 & 액세서리 > 소켓 할당 페이지에서 시리얼 번호 기반으로 교체 소켓의 행을 확인하십시오.
계정 > 소켓 & 액세서리 > 소켓 할당 페이지에서 교체 소켓의 행을 클릭하여 할당 을 선택하십시오.

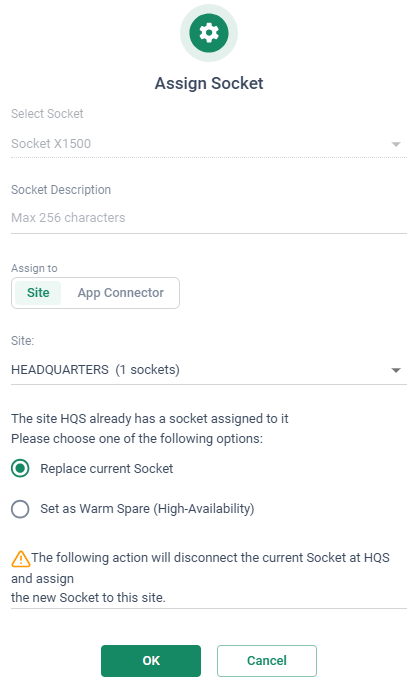

소켓 할당 창에서 소켓에 대한 사이트를 선택하십시오.
현재 소켓 교체 를 선택하십시오.
확인 을 클릭하십시오. 기존 소켓이 사이트에서 할당 해제되고 교체 소켓이 할당됩니다. 교체된 소켓은 네트워크 > 사이트 > [사이트 이름] > 소켓 페이지에 연결된 상태로 표시됩니다.
참고: 애드온이 있는 소켓의 경우, 현재 소켓 교체 작업은 교체 소켓의 애드온 카드와 일치하도록 CMA에서 자동으로 애드온 유형을 구성합니다.

X1700A 소켓을 애드온과 함께 교체하기

이 섹션은 X1700A 소켓을 애드온 카드로 교체하는 절차를 설명합니다.

X1700C 애드온 교체 이해하기

Cato는 애드온이 있는 X1700A 소켓을 위한 교체 X1700C 소켓을 배송할 때 새 애드온 카드를 교체 소켓에서 사용하기 위해 포함합니다. 교체 애드온은 기존 애드온과 동일하지 않을 수 있습니다. Cato는 동일하거나 확장된 연결성을 제공하는 지원되는 X1700C 애드온을 배송합니다.

다음 변경사항이 적용될 수 있습니다:

기존 2포트 구리 애드온이 4포트 구리 애드온으로 교체됩니다.
기존 4포트 구리 애드온이 광섬유 애드온으로 교체되며, Cato는 구리 연결성을 유지하기 위해 구리 SFP를 포함합니다.
기존 4x10G 지원 애드온이 동등한 애드온 유형으로 교체됩니다.

교체 X1700C 소켓을 설치할 때 새 애드온을 사용하십시오.

X1700 소켓을 애드온과 교체하려면:

교체 소켓을 박스에서 꺼내고 전원이 꺼진 상태에서 소켓과 함께 배송된 애드온 카드를 설치하십시오. 애드온 카드는 기존 소켓에서 애드온이 설치된 동일한 슬롯에 설치되어야 합니다.
전원 공급장치를 연결하고 교체 소켓을 켜십시오. 소켓이 부팅될 때까지 3분을 기다리십시오.
상단에

HA 사이트에서 소켓 교체하기

HA 사이트의 경우, 먼저 사이트의 기본 및 보조 소켓을 확인하십시오. 소켓을 기본 또는 보조로 식별할 수 있는 방법은 네트워크 > 사이트 > [사이트 이름] > 소켓 페이지에 표시된 대로 시리얼 번호(S/N)로 식별할 수 있습니다.

대상 물리적 소켓을 확인하려면 시리얼 번호가 표시된 스티커를 확인하세요. 스티커는 소켓의 후면 패널이나 하단에 있을 수 있습니다. 아래 이미지는 소켓 시리얼 번호 스티커를 보여줍니다.

소켓을 식별한 후, 이전 섹션에서 설명한 새로고침 교체 부분에 따라 보조 소켓을 먼저 교체하십시오. 다음은 12번째 단계에 추가해야 할 사항입니다.

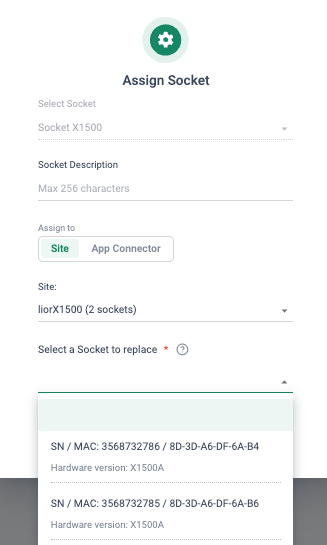

소켓 할당팝업이 나타나면 교체되는 소켓을 선택해야 합니다. 위에서 식별한 시리얼 번호를 사용하여 올바른 소켓을 선택하십시오.

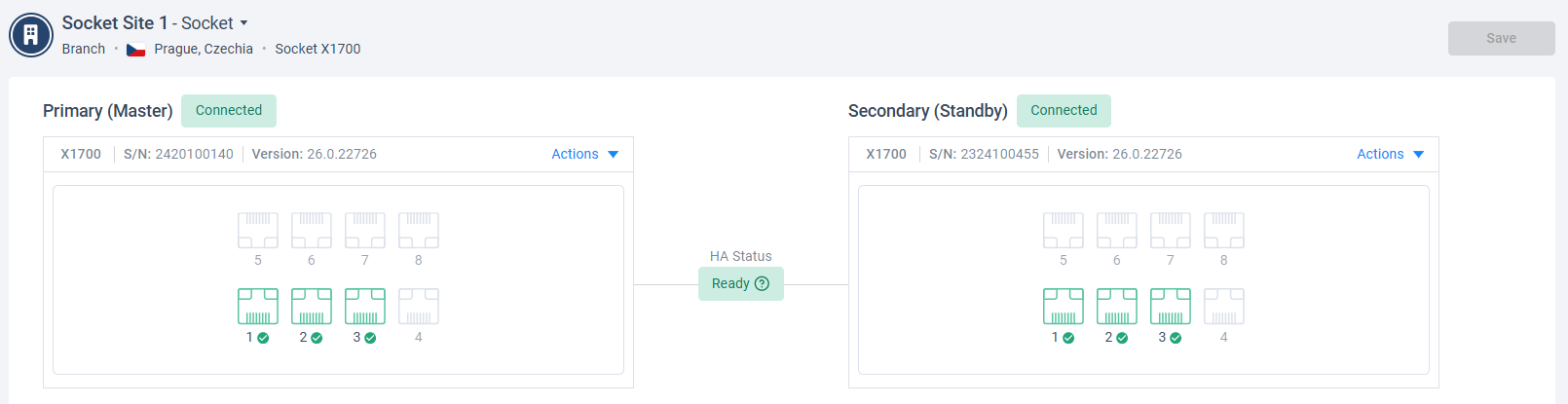

CMA에서 네트워크 ＞ 사이트 ＞ [사이트 이름] ＞ 소켓을 확인하여 교체된 보조 소켓이 연결되어 안정적이며, 사이트가 HA 준비 상태인지 확인하십시오. 그런 다음 기본 소켓에 대해 프로세스를 반복합니다. 프로세스가 완료되면 기존 보조 소켓의 교체가 기본 소켓 역할을 갖게 됩니다.

소켓 교체 문제 처리

소켓 교체 과정에서 문제가 발생하면 Cato 지원팀에 문의하세요.

소켓을 교체한 후에는 이전 소켓이 14일 동안 롤백에 사용 가능하게 유지됩니다. 이는 교체 과정에 문제가 있는 경우 이전 하드웨어를 복원하는 데 도움이 됩니다. 롤백이 필요한 경우에는 지원팀에 문의하여 프로세스를 지원 받으십시오. 14일 기간 동안, 이전 소켓은 계정 ＞ 소켓 및 액세서리 ＞ 소켓 할당 페이지에 해체 대기 상태로 표시됩니다.

14일이 지나면 이전 소켓은 비활성화되어 롤백에 더 이상 사용할 수 없습니다.
