마지막 수단 링크 구성

참고

참고: 이 기능은 Socket v12.0 이상부터 지원됩니다．

이 문서에서는 백업 셀룰러 링크(예: 4G/LTE)를 마지막 수단 링크로 구성하는 방법을 설명합니다．

마지막 수단 링크 개요

여러 WAN 링크에 연결된 소켓의 경우, 하나 이상의 백업 링크를 수동 또는 마지막 수단으로 지정할 수 있습니다． 카토는 백업 링크를 위한 두 가지 옵션, 우선순위 2 (수동) 및 우선순위 3 (마지막 수단 링크)을 제공합니다． 우선순위 2 링크는 주로 유선 링크에 사용되며, 우선순위 3 링크는 주로 무선(4G/LTE) 링크를 위해 설계되었습니다．

소켓은 언제 마지막 수단 링크를 활성화합니까？

소켓은 다음 시나리오에서 수동/마지막 수단 링크를 활성화합니다：

모든 활성 및 수동 링크가 비활성 상태입니다．
모든 활성 및 수동 링크가 연결 SLA 임계값을 충족하지 못합니다．

자세한 내용은 연결 SLA 설정 구성을 참조하십시오．

마지막 수단 링크의 특성은 무엇입니까？

대역폭 사용량 – 소켓은 4G/LTE 링크의 사용 및 비용을 줄이기 위해서 시스템 트래픽을 마지막 수단 링크에 최소한으로 전달합니다

실제 대역폭 사용량은 라우팅 테이블 크기, 사이트 간 채널 수, 계정 크기, 설정 변경 등 여러 요인에 따라 달라집니다．
그레이스 타이머(선택 사항) - 소켓은 자가 치유 메커니즘이 활성화(우선순위 1) 링크의 연결 문제를 해결할 수 있도록 일정 기간 대기한 후 마지막 수단 링크를 활성화합니다

그레이스 타이머는 어떻게 작동합니까？

링크를 마지막 수단 링크(우선순위 3)로 설정하면, 이 링크에 대한 그레이스 타이머를 사용자 정의할 수 있습니다． 그레이스 타이머의 기본값은 0초이며 이는 소켓이 마지막 수단 링크를 활성화하기 전에 대기 시간이 없음을 의미합니다．

그레이스 타이머를 사용자 정의하면, 소켓이 활성 링크의 연결성을 복구할 때까지 대기합니다． 이 대기 시간 동안 사이트는 소켓이 마지막 수단 링크를 활성화하기 전에 연결 문제(또는 연결이 안 될 수 있음)를 겪을 수 있습니다．

마지막 수단 링크가 활성화되면, 사이트를 위한 트래픽을 보내고 받기 시작합니다．

마지막 수단 링크는 얼마나 오래 활성 상태를 유지합니까？

소켓은 우선순위 1 또는 우선순위 2 링크가 연결 SLA 임계값을 10분 동안 연속적으로 충족하는 경우 마지막 수단 링크를 비활성화합니다． 이 10분 동안, 더 높은 우선순위 링크가 다시 연결 SLA 문제를 겪으면 10분 비활성화 타이머가 초기화됩니다．

마지막 수단 링크에 대한 WAN 킵얼라이브 빈도 사용자 정의

마지막 수단 링크에 대해 다른 WAN 킵얼라이브 빈도를 구성할 수도 있습니다． 더 큰 킵얼라이브 빈도는 이러한 링크에서 트래픽을 줄이는 데에도 도움이 될 수 있습니다． 킵얼라이브 설정 구성에 대한 자세한 내용은 WAN 킵얼라이브 빈도 사용자 정의를 참조하십시오.

마지막 수단(셀룰러) 링크 구성

각 사이트에 대한 셀룰러 백업 링크를 마지막 수단 링크로 정의할 수 있습니다. 또한 소켓이 사이트에 대한 마지막 수단 링크를 활성화하기 전에 대기 기간을 만들기 위해 그레이스 타이머 설정을 구성할 수도 있습니다.

사이트에 대한 최후의 수단 링크 정의

사이트의 소켓 섹션에서 셀룰러(4G/LTE) 백업 링크를 우선순위 3인 최후의 수단 링크로 정의하십시오．

다음 스크린샷은 X1700 소켓에 대한 최후의 수단 링크로 정의된 포트 3을 보여줍니다：

사이트에 대한 최후의 수단 링크를 정의하려면：

네비게이션 메뉴에서 네트워크 > 사이트를 클릭하고 사이트를 선택하십시오．
네비게이션 메뉴에서 사이트 설정 > 소켓을 선택하십시오．
편집하거나 구성할 포트를 클릭합니다． WAN 소켓 인터페이스 편집 패널이 열립니다．
소켓 섹션에서 우선순위를 3 (최후의 수단)으로 설정하십시오．
적용을 클릭하십시오．

유예 타이머 맞춤 설정

연결 SLA 유예 타이머 설정을 통해 소켓이 최후의 수단 링크를 활성화하기 전에 대기 기간을 정의할 수 있습니다．

참고

참고: 기본값인 0초보다 큰 유예 타이머를 구성하면 대기 기간 동안 사이트의 연결성이 손실될 수 있습니다．

계정 전체 및 특정 사이트에 대해 각각의 유예 타이머 설정을 정의할 수 있습니다． 특정 사이트의 유예 타이머가 계정 설정을 우선합니다．

계정의 유예 타이머 설정 구성

계정의 각 사이트에 대한 최후의 수단 링크에 적용되는 유예 타이머 설정을 구성합니다．

최후의 수단 링크에 대한 유예 타이머의 계정 설정을 구성하려면：

네비게이션 메뉴에서 네트워크 > 연결 SLA를 클릭하십시오． 연결 SLA 화면이 열립니다．
마지막 수단 링크 섹션을 확장합니다．
유예 타이머 섹션에서 소켓이 최후의 수단 링크를 활성화하기 전에 기다리는 초 단위를 입력하십시오．

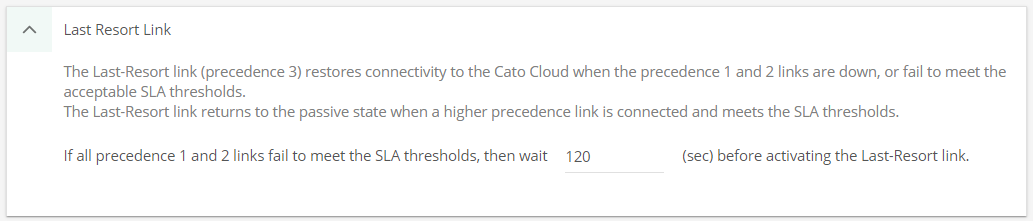

다음 스크린샷은 120초로 설정된 유예 타이머를 보여줍니다．
저장을 클릭하십시오．

사이트의 유예 타이머 설정 구성

특정 사이트에 대해 다른 유예 타이머 설정을 구성할 수 있습니다． 특정 사이트에 대한 설정은 계정 설정을 무시합니다．

특정 사이트에 대한 유예 타이머 설정을 정의하려면：

네비게이션 메뉴에서 네트워크 > 사이트를 클릭하고 사이트를 선택하십시오．
네비게이션 메뉴에서 고급 설정 > 연결 SLA를 클릭하십시오.
연결 SLA 섹션을 확장합니다.
마지막 수단 링크 섹션을 확장합니다.

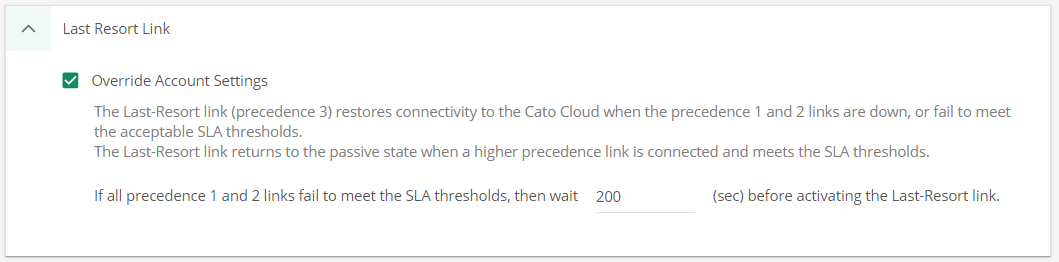

계정 설정 무시을 선택하십시오.
그레이스 타이머 섹션에서, 이 사이트의 소켓이 최후의 수단 링크를 활성화하기 전에 대기하는 초의 수를 입력하십시오．
저장을 클릭하십시오．

사이트의 셀룰러 링크 구성 모범 사례

이 섹션에서는 Cato 관리 애플리케이션에서 셀룰러 링크를 최후의 수단 링크로 구성하기 위한 권장 설정을 설명합니다． 이 구성이 목표는 링크가 수동 상태일 때나 소켓이 활성화할 때 이 링크를 통해 전송되는 트래픽의 양을 최소화하는 것입니다．

사이트 또는 네트워크의 특정 요구 사항에 따라 다른 구성이 필요할 수 있습니다． 첫 번째 단계만 필수이며, 다른 단계는 셀룰러 링크상의 트래픽을 최소화하기 위한 제안입니다．

필수: 네트워크 > 사이트 > {사이트 이름} > 사이트 설정 > 소켓 페이지에서, 이 링크의 소켓 WAN 우선순위를 3 (최후의 수단)으로 편집합니다．
같은 위치에서, 이 링크에 대한 클라우드 외부 트래픽이 비활성화되어 있는지 확인하십시오．
사이트에서 최종 구간 모니터링이 활성화된 경우, 사이트의 최종 구간 모니터링 섹션에서 이 링크를 모니터링에서 제외하십시오．
사이트에 대해 그레이스 타이머를 구성하십시오．
- 그레이스 타이머는 최후의 수단 링크의 활성화를 지연시키며 소켓이 기본 활성 링크의 연결 문제를 해결해보도록 합니다． 그레이스 시간 동안 문제가 해결되지 않으면 소켓이 최후의 수단 링크를 활성화합니다． 그레이스 시간 동안 사이트가 연결성을 잃을 가능성이 있습니다．
- 그레이스 타이머의 기본 설정은 0초이며, 소켓은 즉시 최후의 수단 링크를 활성화할 수 있습니다．
사이트의 연결 SLA 설정에서 최후의 수단 링크에 대한 킵얼라이브 설정을 증가시킵니다．
