Cato를 DHCP 릴레이로 구성하기

이 문서는 계정을 위해 Cato를 DHCP 릴레이로 구성하는 방법을 설명합니다．

Cato를 DHCP 릴레이로 사용하는 개요

조직에서 중앙 집중식 DHCP 서버(예: Microsoft DHCP 서버)를 사용하는 경우, Cato를 이러한 서버로 DHCP 메시지를 릴레이하도록 구성할 수 있습니다． DHCP 릴레이 구성은 전체 계정에 적용되거나 사이트 내의 개별 네트워크 범위에 적용될 수 있습니다．

Cato는 다양한 DHCP 서버 그룹을 정의하고 적절한 DHCP 서버 그룹을 네트워크 범위에 할당할 수 있도록 합니다．

DHCP 릴레이 그룹 정의

네트워크 > DHCP > DHCP 릴레이 설정 섹션을 사용하여 목적지 DHCP 서버를 정의합니다． 환경 요구 사항에 따라 여러 DHCP 릴레이 그룹을 생성할 수 있습니다． 예를 들어, 하나는 프로덕션 환경용, 다른 하나는 게스트 WiFi용입니다．

동일한 DHCP 서버가 여러 그룹에 속할 수 있습니다． 각 DHCP 릴레이 그룹에 대해 최대 세 개의 개별 서버를 정의할 수 있습니다．

여러 DHCP 서버가 있는 그룹의 경우, Cato 소켓은 그룹 내의 모든 구성된 서버에 DHCP 요청을 릴레이합니다． 서버에서 반환된 모든 DHCP 응답은 원본 클라이언트로 다시 전송됩니다．

DHCP 릴레이 그룹을 정의하려면：

네비게이션 메뉴에서 네트워크 > DHCP를 클릭하십시오．
DHCP 릴레이 설정 탭을 선택하십시오．
새로 만들기를 클릭하십시오． 새 DHCP 릴레이 그룹 추가 패널이 열립니다．
새 DHCP 릴레이 그룹의 이름을 입력하십시오．
DHCP 릴레이 서버의 IP 주소를 입력하십시오．
서버에 대한 IP 주소를 추가하려면 (추가)를 클릭하십시오．
이 그룹의 각 DHCP 릴레이 서버에 대해 5 및 6단계를 반복하십시오．
적용을 클릭하십시오． 그룹이 추가됩니다．
저장을 클릭하십시오． 그룹이 저장됩니다．

네트워크 세그먼트용 DHCP 서버 구성하기

사이트 내의 각 기본 범위 및 VLAN 범위에 대해 다음 DHCP 서버 설정 중 하나를 정의할 수 있습니다：

계정 기본값 - 네트워크는 DHCP 릴레이 섹션(아래 참고, 계정의 DHCP 릴레이 설정 구성하기)에 구성된 계정 설정을 사용합니다．
DHCP 범위 - Cato DHCP 서버에 의해 할당된 IP 범위를 입력하십시오． Cato를 DHCP 서버로 사용하려면 이 옵션을 사용합니다．
DHCP 릴레이 - 이전에 정의한 DHCP 릴레이 그룹을 선택하십시오．

DHCP 릴레이 옵션은 X1500, X1600, X1700 소켓 및 최소 소켓 버전을 충족하는 ESX vSockets에만 사용할 수 있습니다．

참고

참고: 네트워크 세그먼트에 대해 DHCP 범위 또는 릴레이 설정을 선택하면 계정의 DHCP 릴레이 설정이 무시됩니다.

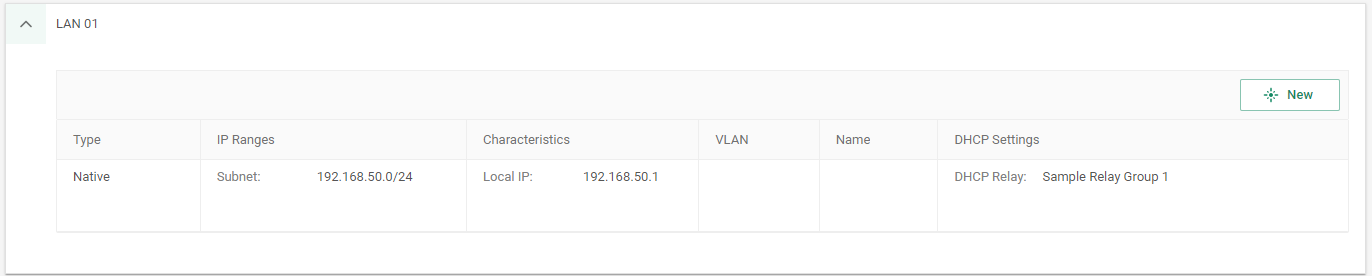

다음 스크린샷은 DHCP 릴레이 그룹 DHCP-그룹1을 사용하도록 구성된 네트워크의 예시입니다.

계정 기본값 DHCP 설정을 네트워크 범위에 할당하기

사이트 내의 네트워크 범위에 대한 DHCP 설정에서 계정 기본값 옵션을 활성화하면 계정 수준의 DHCP 릴레이 설정을 사용합니다.

계정에 대해 DHCP 릴레이를 활성화하면, 기본 DHCP 릴레이 그룹 설정이 네트워크 범위에 적용됩니다
계정의 DHCP 릴레이가 비활성화된 경우：
- DHCP 릴레이로 구성된 네트워크 범위는 DHCP 설정을 받지 않습니다
- DHCP 범위로 구성된 네트워크 범위는 DHCP 설정을 받습니다

계정 수준의 DHCP 설정 구성에 대한 자세한 내용은 아래 계정의 DHCP 릴레이 설정 구성을 참조하십시오．

계정 기본 DHCP 설정을 네트워크 세그먼트에 할당하려면：

네비게이션 메뉴에서 네트워크 > 사이트를 클릭하고 사이트를 선택합니다．
네비게이션 메뉴에서 사이트 설정 > 네트워크를 선택합니다．
네트워크를 선택합니다． IP 범위 편집 패널이 열립니다．
DHCP 유형에서, 드롭다운 메뉴에서 계정 기본값을 선택합니다．
적용을 클릭합니다． 변경 사항이 업데이트되었습니다．
저장을 클릭합니다．

네트워크 범위에 DHCP 릴레이 그룹 할당

사이트의 네트워크 세그먼트에 대한 DHCP 설정에서 DHCP 릴레이 옵션을 선택할 때 이 네트워크 범위에 대한 DHCP 릴레이 그룹을 선택합니다． Cato는 구성된 그룹 내 서버로 DHCP 요청을 중계합니다． 여러 DHCP 서버가 있는 그룹의 경우, Cato 소켓은 그룹 내 모든 설정된 서버에 DHCP 요청을 중계합니다． 서버로부터의 모든 DHCP 응답은 원래의 클라이언트로 다시 전송됩니다．

네트워크 세그먼트에 DHCP 릴레이 그룹을 할당하려면：

네비게이션 메뉴에서 네트워크 > 사이트를 클릭하고 사이트를 선택합니다．
네비게이션 메뉴에서 사이트 설정 > 네트워크를 선택합니다．

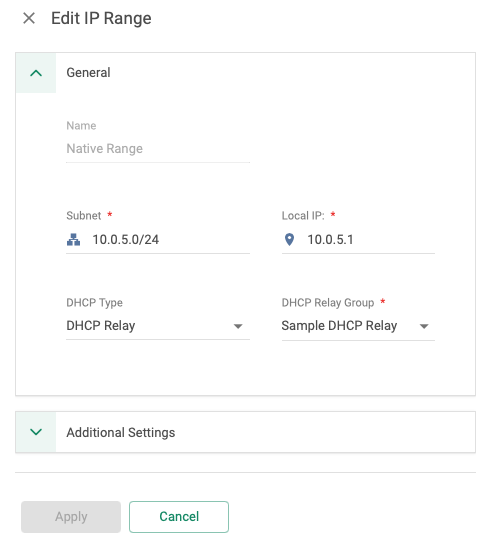

네트워크를 선택합니다． IP 범위 편집 패널이 열립니다．
DHCP 유형에서, 드롭다운 메뉴에서 DHCP 릴레이를 선택합니다．
DHCP 릴레이 그룹에서, 드롭다운 메뉴에서 이 네트워크에 대한 DHCP 릴레이 그룹을 선택합니다．
적용을 클릭합니다． 변경 사항이 업데이트되었습니다．
저장을 클릭합니다．

네트워크 범위를 위한 DHCP 서버로 Cato 사용

DHCP 설정을 위한 DHCP 범위를 선택하면, Cato DHCP 서버는 입력한 IP 범위를 기반으로 이 네트워크에 DHCP 설정을 할당합니다． 이 옵션에는 DHCP 릴레이 설정이 관련이 없습니다.

Cato DHCP 서버의 사용에 대한 자세한 내용은 DHCP 설정 구성을 참조하십시오.

네트워크 세그먼트에 DHCP 범위를 할당하려면:

내비게이션 메뉴에서 네트워크 > 사이트를 클릭하고 사이트를 선택합니다.
내비게이션 메뉴에서 사이트 설정 > 네트워크를 선택합니다.
네트워크를 선택합니다. The IP 범위 편집 패널이 열립니다．
DHCP 범위 유형에서 드롭다운 메뉴에서 DHCP 범위를 선택합니다．
Cato DHCP 서버가 할당할 수 있는 IP 주소 범위를 입력합니다．

단일 IP 주소, CIDR 또는 범위의 첫 번째와 마지막 IP 주소를 대시로 사용할 수 있습니다． 예시, 10.11.1.0/28 또는 10.11.1.5-10.11.1.10

참고

참고: /32 CIDR 블록은 사용할 수 없습니다．
적용을 클릭합니다． 변경이 업데이트됩니다．
저장을 클릭합니다．

계정에 대한 DHCP 릴레이 설정 구성

계정 기본값 설정을 사용하여 계정의 글로벌 DHCP 릴레이 설정을 구성할 수 있습니다． 계정 기본 옵션에 사용되는 DHCP 릴레이 그룹을 선택합니다． 또한 Cato가 그룹의 서버로 DHCP 요청을 릴레이하기 전에 기다리는 시간을 구성할 수 있습니다．

계정에 대해 DHCP 릴레이를 비활성화하면 계정 기본 옵션으로 구성된 네트워크 범위가 DHCP 서비스를 받지 못합니다．

참고

참고: 네트워크 세그먼트에 대해 DHCP 범위 또는 릴레이 설정을 선택하면 계정의 DHCP 릴레이 설정이 무시됩니다．
