소켓 사이트와 작업하기

이 문서는 소켓 페이지를 사용하여 소켓 설정을 구성하고 상태를 모니터링하는 방법을 설명합니다．

개요

소켓 페이지에는 각 소켓의 포트 상태의 세부 개요가 포함되어 있습니다． 링크 설정은 사이트 생성의 일부로 구성되며, 이 설정을 편집하고 소켓에 추가 링크를 활성화할 수 있습니다．

사이트에 소켓을 설치하기 전에, 소켓 업그레이드를 위한 연결성 요구사항이 충족되었는지 확인하십시오．

소켓 데이터 시트에서 각 소켓 모델의 처리량 및 용량 정보를 확인할 수 있으며, 추가 정보는 Cato Socket 배포 가이드 및 데이터 시트를 참조하십시오．


소켓 개요는 각 포트 상태를 다음과 같이 표시합니다：

  • Cato 대상 유형으로 설정된 포트의 경우

    • 녹색 - 케이블 연결됨, 포트가 Cato에 연결됨

    • 노란색 - 케이블 연결됨, 포트가 Cato와 연결 해제됨 (Cato 클라우드로의 터널 없음)

    • 빨간색 - 케이블 연결되지 않음, 포트가 다운됨

  • 다른 대상 유형으로 구성된 포트의 경우

    • 녹색 - 케이블 연결됨, 포트가 활성화됨

    • 빨간색 - 케이블 연결되지 않음, 포트가 다운됨

    • 회색 - 포트가 비활성화됨

X1500 소켓 사이트와 작업하기

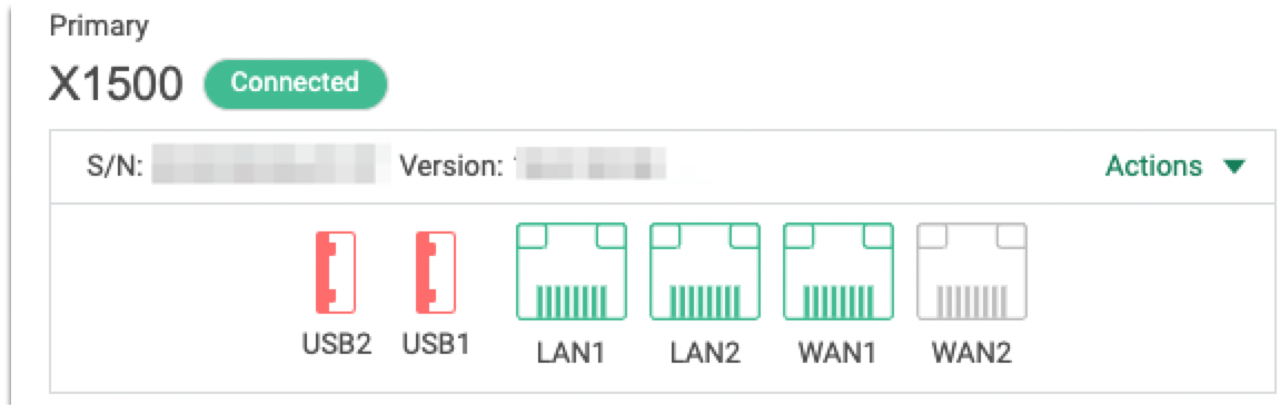

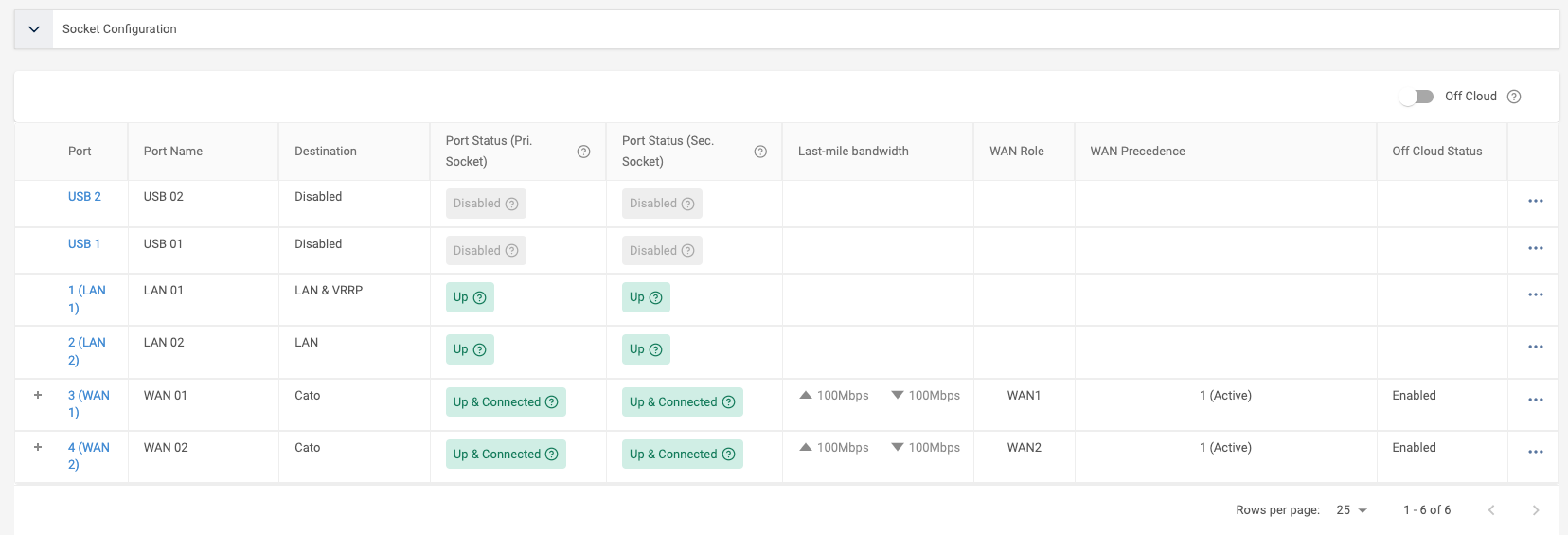

다음은 X1500 소켓의 기본 설정입니다：

  • USB2 - 비활성화됨

  • USB1 - 비활성화됨

  • LAN1 / 포트 1 - LAN으로 활성화됨 (변경할 수 없음)

  • LAN2 / 포트 2 - 비활성화됨

    LAN2 / 포트 2 링크는 WAN 목적지로 사용할 수 있으며, 더 많은 정보는 소켓 포트 교환을 참조하십시오．

  • WAN1 / 포트 3 (WAN) - Cato (기본)으로 활성화됨 (변경할 수 없음)

  • WAN2 / 포트 4 - 비활성화됨 또는 Cato로 활성화됨, 새로운 사이트 추가 시 선택한 WAN2 활성화/사용 옵션에 따라 다름

X1600 소켓 사이트와 작업하기

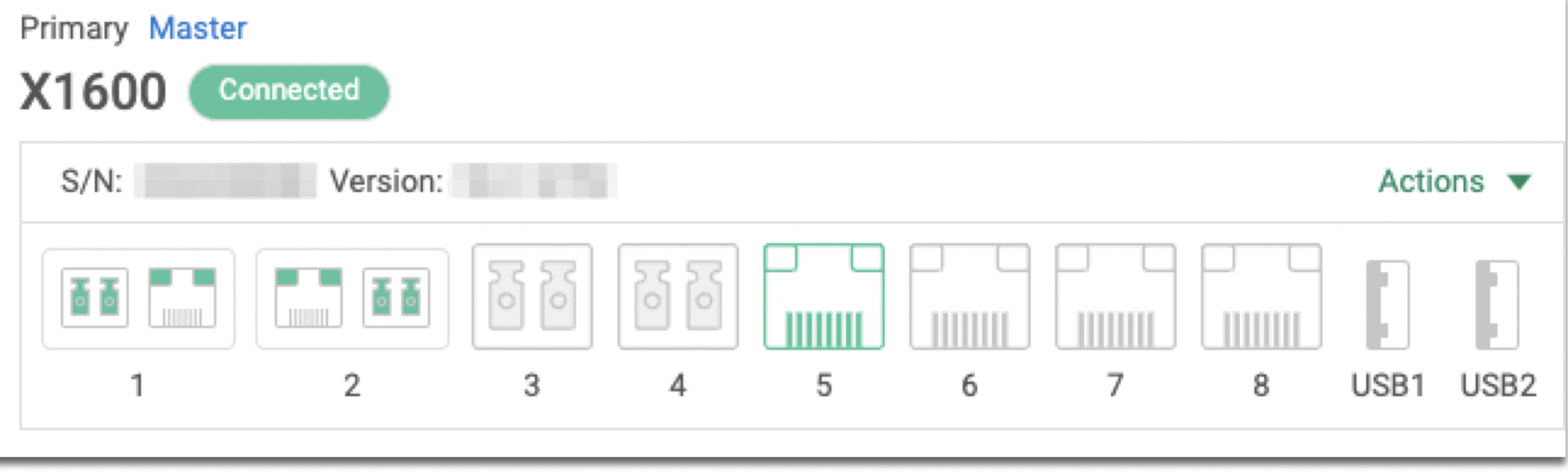

다음은 X1600 소켓의 기본 설정입니다：

  • 포트 1 – WAN 1으로 활성화됨

  • 포트 2 – WAN 2로 비활성화되거나 활성화됨, 새로운 사이트 추가 시 WAN2 활성화/사용 옵션을 선택했는지에 따라 달라집니다

  • 포트 5 – LAN1으로 활성화됨

  • 기타 포트는 기본적으로 비활성화되어 있습니다

X1700 소켓 사이트 작업

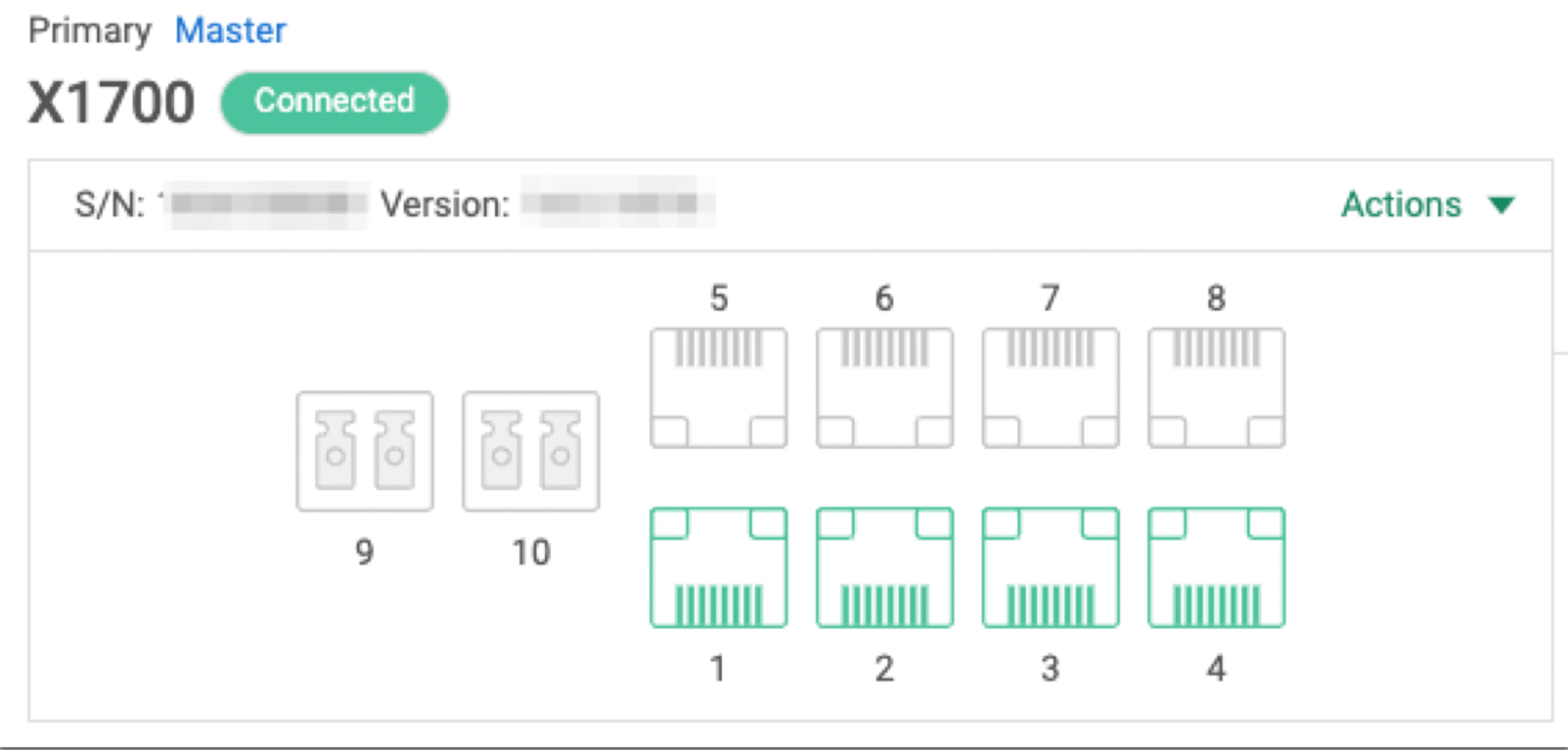

These are the default X1700 Socket settings:

  • 포트 1 - WAN 1로 활성화됨

  • 포트 2 - 비활성화되거나 WAN 2로 활성화됨. 사이트 추가 창에서 WAN2 활성화/사용 옵션을 선택한 경우

  • 포트 3 - LAN1으로 활성화됨

  • 남은 포트는 기본적으로 비활성화되어 있습니다

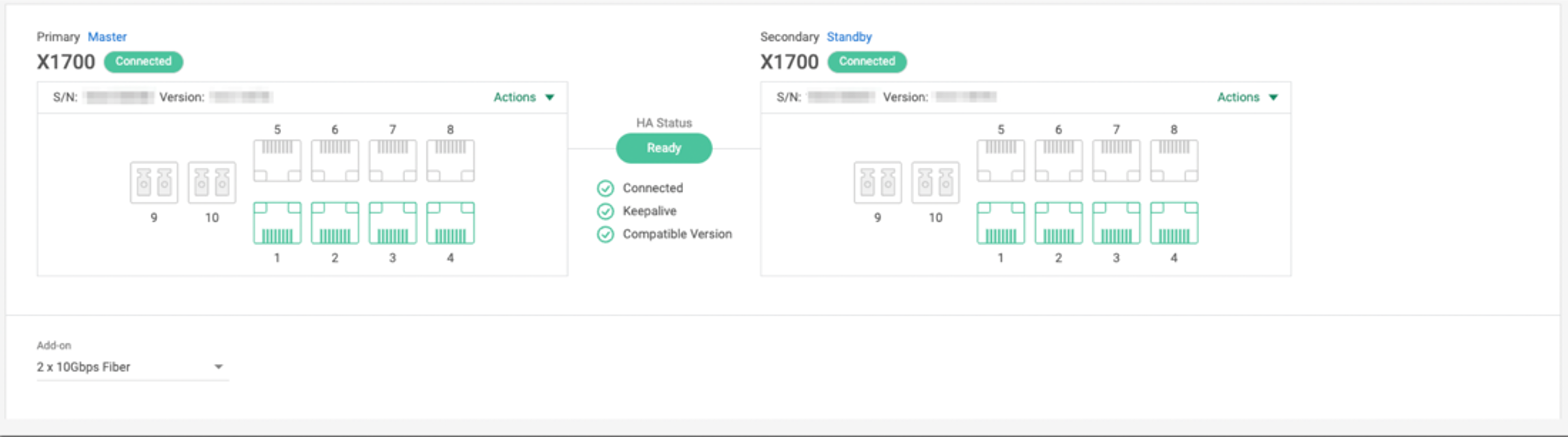

X1700 소켓의 애드온 구성

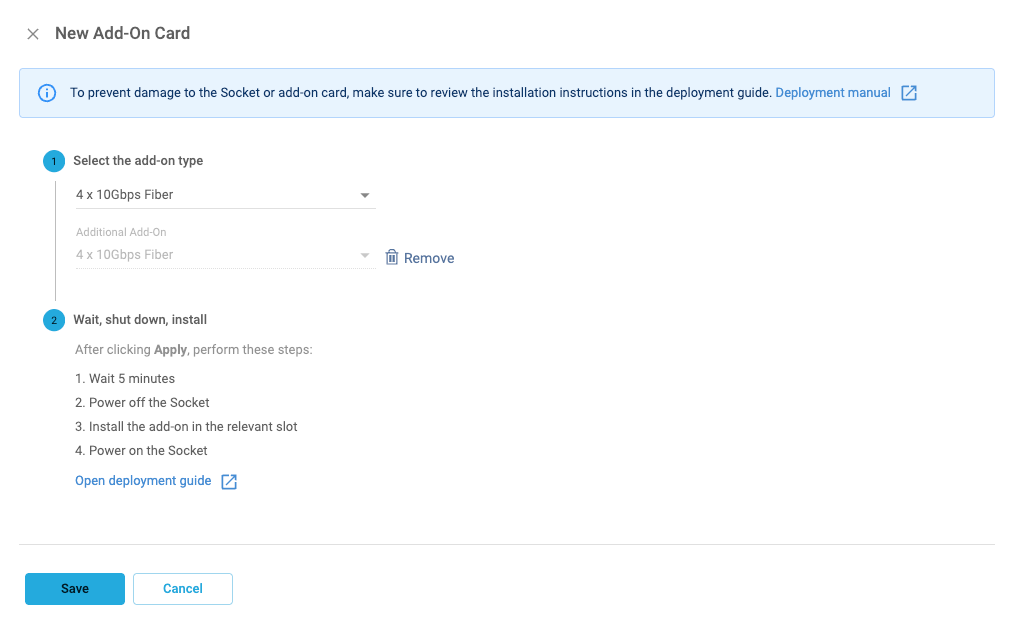

The X1700 Socket may also include add-ons, which are hardware cards with additional network interfaces that are inserted into the Socket expansion slots. Configure these add-on interfaces as you configure other interfaces.

  • 애드온은 일반적으로 Cato Networks에 의해 사전 주문 및 설치됩니다

  • 확장 슬롯에 애드온을 삽입하기 전에 소켓을 끄고 전원 공급 장치를 분리하십시오

  • X1700 소켓에는 애드온 카드를 하나만 설치할 수 있습니다

The default setting for the Add-on option is None. If the configured add-on in the Cato Management Application and the actual hardware don't match, then the add-on interface is treated as if it was physically disconnected.

For more information, see the X1700 Socket deployment guide.

To configure the add-on for the X1700 Socket:

  1. From the navigation menu, click Network > Sites and select the site.

  2. From the navigation menu, select Site Configuration > Socket.

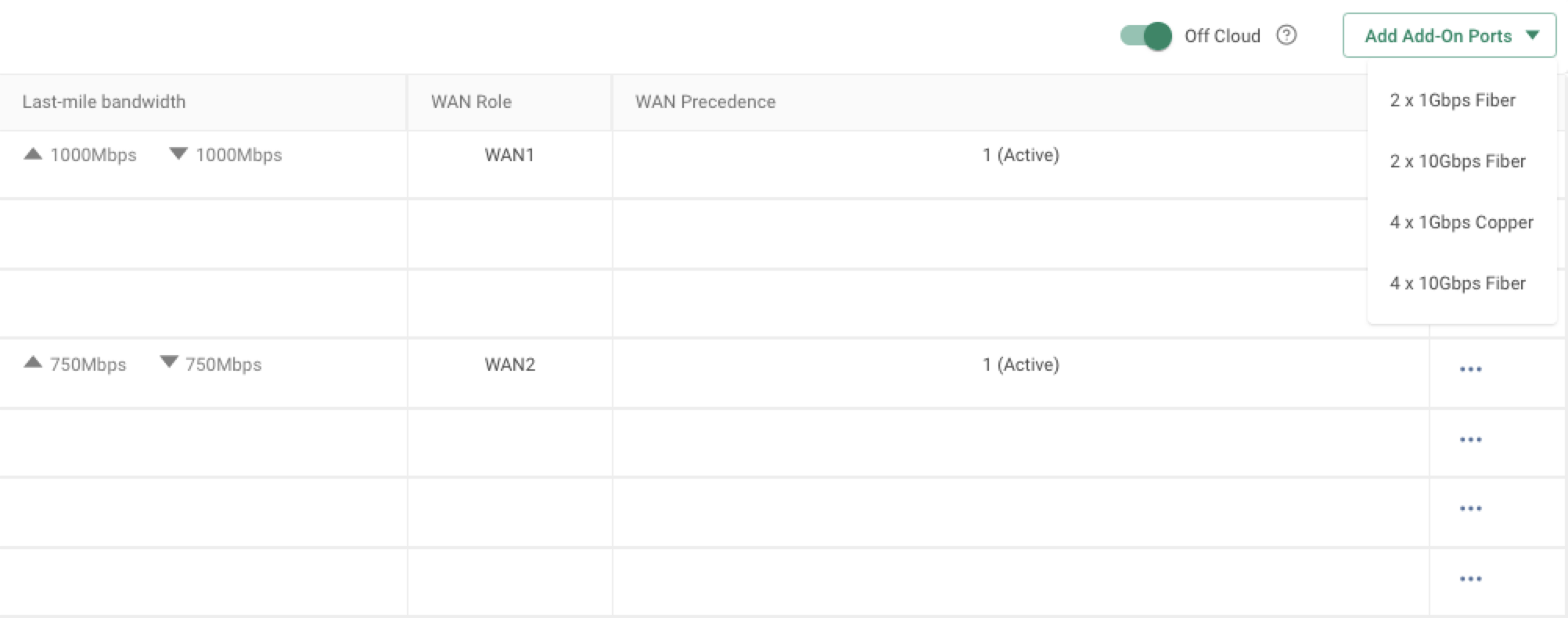

  3. From the Add Add-on Ports drop-down menu, select the add-on for the Socket.


    Anywhere between two to four ports are added to the table.

    Once you select an add-on, the Add Add-on Ports button is disabled until you remove the existing add-on ports.

  4. Click Save.

애드온 포트 제거

You can only configure one set of Add-on ports at a time. To configure a new add-on port, you must first remove the existing add-on ports.

To remove the add-on ports for the X1700 Socket:

  1. From the navigation menu, click Network > Sites and select the site.

  2. From the navigation menu, select Site Configuration > Socket.

  3. Click the horizontal hamburger horizontal-more-menu.png in the row for the ports you want to remove, and click Remove Add-On Port.

  4. Click Save.

소켓 웹UI 열기

소켓 웹UI를 열려면 작업 드롭다운 메뉴에서 소켓에 연결을 선택합니다． 소켓 웹UI가 새 브라우저 탭에서 열리고 자동으로 로그인합니다． 더 많은 정보는 소켓 웹UI에 접근하기를 참조하세요．

소켓 링크 설정 구성

이 섹션에서는 Cato 클라우드에 연결하는 링크의 설정과 MPLS 대체 WAN 링크에 대한 설정 구성 방법을 설명합니다． 또한 Cato 클라우드에 둘 이상의 링크가 있는 사이트의 장애 조치 및 복귀 설정을 구성하는 방법도 설명합니다．

기본적으로, 소켓 사이트는 WAN 복구에 대해 활성화됩니다. 더 자세한 정보는 WAN 복구와 함께하는 소켓 사이트 탄력성을 참조하세요．


소켓 인터페이스 목적지 구성

소켓 인터페이스의 목적지 설정을 활용하여 소켓이 트래픽을 전송할 목적지를 정의합니다． 다음은 목적지 옵션입니다：

  • LAN - 사이트의 내부 네트워크

  • 대체 WAN (Layer-2) - 동일한 서브넷의 소켓 사이트와 함께하는 MPLS 네트워크

  • 비활성화됨 - 이 인터페이스는 트래픽을 보내거나 받지 않습니다

  • 대체 WAN - 다른 서브넷의 소켓 사이트와의 MPLS 네트워크

  • Cato - 이 인터페이스는 Cato 클라우드에 연결됩니다

다음 인터페이스의 목적지를 변경할 수 없습니다: LAN1 (LAN) 및 WAN1 (Cato)．

소켓 인터페이스의 목적지를 구성하려면：

  1. 네비게이션 메뉴에서, 네트워크 > 사이트를 클릭하고 사이트를 선택하세요．

  2. 네비게이션 메뉴에서 사이트 설정 > 소켓을 선택합니다．

  3. 테이블에서 인터페이스를 클릭하세요．

    WAN 소켓 인터페이스 편집 패널이 열립니다．

  4. 인터페이스를 Cato 관리 애플리케이션에서 식별하는 이름을 입력합니다．

  5. 목적지 드롭다운 메뉴에서 이 인터페이스의 목적지를 선택합니다．

  6. 적용을 클릭하세요． 새 목적지는 이 인터페이스의 행에 추가됩니다．

  7. 저장을 클릭하세요．

Cato 클라우드로의 링크 구성

사이트를 Cato 클라우드에 연결하는 링크 설정을 구성합니다． 이 섹션은 Cato 목적지를 사용하는 링크에 대한 것입니다．

인터페이스 WAN 역할

네트워크 규칙을 사용하여 WAN 역할에 따라 네트워크 트래픽 전송의 우선순위를 정할 수 있습니다． 예를 들어, WAN 1 역할을 네트워크 규칙의 주요 인터페이스로, WAN 2 역할을 보조 인터페이스로 정의할 수 있습니다．

모든 Cato 목적지에 대해 WAN 역할을 정의해야 하며, 여러 인터페이스에 동일한 WAN 역할을 사용해서는 안 됩니다.

인터페이스 우선순위

장애 조치 및 복구 설정에 사용되는 링크의 우선순위는 이러한 링크가 사용되는 우선순위를 결정합니다. 기본적으로 우선순위 1 인터페이스는 활성화되며, 높은 우선순위 인터페이스에 연결성이나 성능 문제가 있는 경우 소켓은 다른 우선순위를 활성화합니다.

귀하의 Cato 라이센스 약관에 따라 사이트의 대역폭을 구성하십시오．

Cato 클라우드 링크의 설정을 구성하려면：

  1. 네비게이션 메뉴에서 네트워크 > 사이트를 클릭하고 사이트를 선택합니다．

  2. 네비게이션 메뉴에서 사이트 설정 > 소켓을 선택합니다．

  3. 테이블에서 인터페이스를 클릭합니다．

    WAN 소켓 인터페이스 편집 패널이 열립니다．

  4. 네트워크 규칙의 요구 사항에 따라 이 인터페이스에 대한 WAN 역할을 선택합니다．

  5. 인터페이스의 우선 순위를 선택합니다．

  6. 사이트의 모든 트래픽에 대한 대역폭 설정을 구성합니다．

    참고

    참고: 상향 또는 하향 값이 ISP 링크의 실제 연결 속도보다 크다면, Cato Cloud QoS 엔진이 트래픽을 관리할 수 없습니다．

  7. 적용을 클릭합니다． WAN 소켓 인터페이스 편집 패널이 닫힙니다．

  8. 저장을 클릭합니다．

대체 WAN 목적지를 위한 링크 구성

대체 WAN 및 대체 WAN (레이어-2) MPLS 트래픽 목적지에 대한 WAN 인터페이스 설정을 구성합니다． 일반적으로 프라이빗 IP와 인터페이스는 MPLS 공급업체에 직접 연결하는 데 사용됩니다．

대체 WAN 링크의 설정을 구성하려면：

  1. 네비게이션 메뉴에서 네트워크 > 사이트를 클릭하고 사이트를 선택합니다．

  2. 네비게이션 메뉴에서 사이트 설정 > 소켓을 선택합니다．

  3. 테이블에서 인터페이스를 클릭합니다．

    WAN 소켓 인터페이스 편집 패널이 열립니다．

  4. 목적지가 대체 WAN 및 대체 WAN (레이어-2)인지 확인합니다．

  5. 사이트의 모든 트래픽에 대한 최대 대역폭 설정을 구성합니다．

    참고

    참고: 상향 또는 하향 값이 ISP 링크의 실제 연결 속도보다 크다면, Cato Cloud QoS 엔진이 트래픽을 관리할 수 없습니다．

  6. 이 설정을 비공개 또는 공개 대체 WAN 네트워크에 대해 구성합니다．

    1. 인터페이스 IP - 트래픽을 위한 소켓 인터페이스의 IP 주소

    2. 게이트웨이 - 대체 WAN 게이트웨이(예: MPLS 방화벽 또는 라우터)의 IP 주소

    3. 네트워크 - LAN을 위한 IP 범위(CIDR 포함)

    4. ID (VLAN) - 인터페이스에 대한 VLAN 태그 입력

  7. 적용을 클릭합니다． WAN 소켓 인터페이스 편집 패널이 닫힙니다．

  8. 저장을 클릭합니다.
