ESXi vSocket 사이트 구성

이 문서는 VMware ESXi를 실행하는 데이터 센터 또는 범용 CPE(uCPE)용 vSocket을 배포하는 방법을 설명합니다.

ESX vSocket 프로비저닝 준비하기

ESX vSocket을 만들고 Cato Cloud에 연결하기 위한 전제 조건은 다음과 같습니다.

  • Cato Networks 저장소에서 ESX vSocket용 OVA 이미지를 다운로드하십시오.

  • vSocket의 WAN1 인터페이스에 대한 인터넷 연결

  • vSocket의 WAN1 인터페이스에 공개 DNS 서비스가 반드시 있어야 합니다.

  • vSocket에 네 개의 네트워크 인터페이스(NIC)만 연결하십시오. 4개 이상의 NIC를 연결하면 vSocket에 문제가 발생할 수 있습니다.

ESX vSocket 사이트 만들기

Cato 관리 애플리케이션에서 ESX vSocket에 대한 새 사이트를 만드십시오.

사이트를 만든 후 Cato 관리 애플리케이션이 고유한 일련 번호(S/N)를 할당합니다. 일련 번호를 텍스트 파일에 복사하여 붙여넣을 것을 권장합니다.

ESX VM을 만들 때 vSphere의 템플릿 사용자 정의 창에 대시를 포함한 이 일련 번호 ( )를 입력해야 합니다.

ESX vSocket 사이트를 만들려면:

  1. Cato 관리 애플리케이션의 탐색 메뉴에서 네트워크 > 사이트를 클릭하십시오.

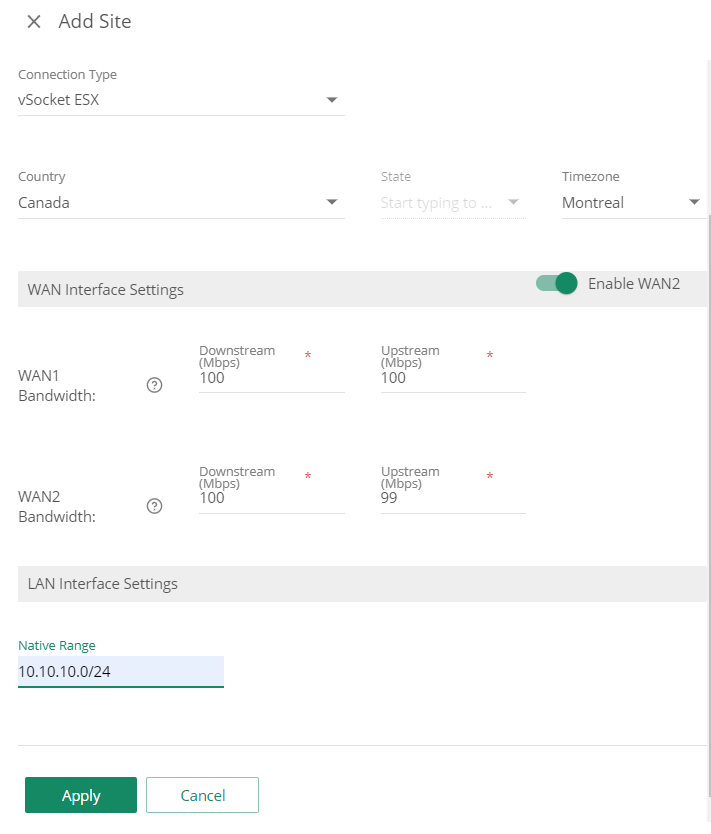

  2. 새로 만들기를 클릭합니다. 사이트 추가 패널이 열립니다.


  3. 사이트의 일반 설정을 구성하십시오.

    1. 사이트의 이름을 입력하십시오.

    2. 사이트 유형을 선택하십시오. 이 옵션은 토폴로지 창에서 사이트에 사용되는 아이콘을 결정합니다.

    3. 연결 유형으로 vSocket ESX을 선택하십시오.

    4. 유지보수 창의 시간대를 설정하려면 국가, 주 및 시간대를 설정하십시오.

  4. 회선 사업자의 대역폭에 따라 다운스트림 및 업스트림 대역폭을 포함한 WAN 인터페이스 설정을 구성하십시오.

  5. ESX 사이트용 네이티브 범위 주소로 LAN 인터페이스 설정을 구성하십시오. 이는 ESX의 LAN1 서브넷 IP 범위와 동일해야 합니다.

  6. 적용을 클릭합니다. 사이트가 사이트 목록에 추가됩니다.

    1. vSocket 구성 스크립트를 위해 vSocket 일련 번호를 복사하고 저장하십시오.

      ESX OVA 파일을 배포할 때 이 일련 번호를 입력해야 합니다.

    2. 내비게이션 메뉴에서 사이트 구성 > 소켓을 클릭하십시오. 일련 번호(S/N)를 복사하여 저장하십시오.

ESXi vSocket 배포를 위한 모범 사례

  • ESXi vSocket을 배포할 때 VM을 먼저 생성하고 OVA 파일을 첨부하는 대신 vSphere에서 OVA 파일로부터 직접 VM을 생성하는 것이 좋습니다. OVA 파일에서 직접 배포하면 필요한 모든 하드웨어 설정이 올바르게 적용되며 잠재적인 하드웨어 호환성 문제를 피하는 데 도움이 됩니다.

    이미 배포되었고 메모리를 추가해야 하는 경우에는 vSocket을 다시 배포하지 않고도 추가할 수 있습니다.

  • 아래에 문서화된 바와 같이 vSphere 및 VM 자원에 대한 VM vSocket 최소 요구 사항을 충족해야 합니다.

ESX에서 VM 배포하기

vSphere에서 Cato OVA 템플릿 기반의 vSocket용 새 VM을 배포하십시오. ESX vSocket의 성능은 ESXi 호스트의 하드웨어 구성에 따라 달라집니다.

vSocket에 대한 최소 요구 사항

VM vSocket의 최소 요구 사항은 다음과 같습니다.

  • vSphere 요구 사항:

    • 최소 ESX 버전 - ESXi 6.7

    • 이미지 형식 - OVA

  • 필요한 VM 자원:

    • 2 vCPUs

    • 4 GB RAM

    • 최소 7 GB HDD

VM 배포

vSocket 인터페이스 설정을 구성하고 vSphere의 VM에 vSocket 템플릿을 배포하십시오.

vSocket을 VM에 배포하려면:

  1. ESX 호스트 또는 폴더를 마우스 오른쪽 버튼으로 클릭하고 OVF 템플릿 배포를 선택합니다.

  2. OVF 템플릿 선택 창에서 로컬 파일을 선택하고 파일 선택을 클릭합니다.

  3. vSocket 이미지가 포함된 OVA 파일을 선택하십시오. 다음을 클릭합니다.

  4. 이름 및 폴더 선택 창에서 VM 이름을 입력하고 위치를 선택합니다. 다음을 클릭합니다.

  5. 컴퓨팅 리소스 선택에서 VM의 호스트를 선택합니다. 다음을 클릭합니다.

    vSphere가 OVF 템플릿의 설정을 검증합니다.

  6. 세부 정보 검토 창에서 다음을 클릭합니다.

  7. 스토리지 선택 창에서 가상 디스크를 선택합니다. 다음을 클릭합니다.

  8. 네트워크 선택 창에서 각 대상 네트워크를 다음 Socket 소스 네트워크에 따라 구성합니다:

    1. WAN1 인터페이스

    2. WAN2 인터페이스

    3. LAN1 인터페이스

    4. LAN2 관리 인터페이스

      다음을 클릭합니다.

  9. 템플릿 사용자 지정 창에서 Cato 관리 애플리케이션의 vSocket 사이트에 대한 일련 번호를 입력합니다.

    정확한 일련 번호(대시 포함)를 입력해야 합니다.

  10. 다음을 클릭합니다.

  11. 완료 준비 창에서 완료를 클릭합니다. vSphere가 vSocket VM을 배포합니다.

  12. 필요한 경우, 설정 편집을 클릭하고 VM의 리소스 및 네트워크를 변경합니다.

vSocket을 Cato Management Application에 연결하기

Cato 관리 애플리케이션은 vSocket을 자동으로 감지하고 일련 번호를 사용하여 이를 Cato 관리 애플리케이션의 사이트에 연결합니다. vSocket을 등록하려면 WAN1 인터페이스가 인터넷 연결 및 Cato Cloud와 Cato Management Application에 도달할 수 있도록 공용 DNS에 접근할 수 있어야 합니다.

연결된 라우터가 DHCP를 사용하여 vSocket WAN1 인터페이스에 동적 IP 주소를 제공하는 경우, vSocket은 자동으로 Cato 클라우드에 등록을 시작할 수 있습니다. DHCP를 사용할 수 없는 경우, Socket WebUI를 통해 WAN1 인터페이스의 IP 주소를 수동으로 구성해야 합니다 (아래 참조, WAN1 인터페이스에서 정적 IP 주소 설정).

기본적으로 WAN2 인터페이스는 비활성화되어 있으며, vSocket은 Cato 관리 애플리케이션에 등록하기 위해 WAN1 인터페이스만을 사용합니다.

WAN1 인터페이스에서 정적 IP 주소 설정

WAN1 인터페이스에 동적 IP 주소가 할당되지 않을 때 Socket WebUI를 사용하여 WAN1에 정적 IP 주소를 할당합니다.

LAN2의 사전 구성된 IP 주소를 사용하여 Socket WebUI에 액세스하기

vSocket LAN2 인터페이스와 같은 네트워크에 있는 VM을 사용하여 Socket WebUI에 연결할 수 있습니다. vSocket LAN2 인터페이스에는 169.254.100.1로 사전 구성된 정적 IP 주소가 있습니다. VM OS에서 vSocket LAN2 인터페이스와 같은 네트워크에 연결된 인터페이스에 대해 169.254.0.0/16 네트워크에서 정적 IP 주소를 구성하십시오.

Windows 기반 운영 체제를 사용하는 VM의 경우 DHCP 서비스가 사용 가능하지 않을 때 네트워크 인터페이스는 자동으로 169.254.0.0/16 범위(APIPA) 내에서 IP 주소를 생성합니다. 인터페이스에 대한 정적 IP 주소를 구성하지 않고도 이 Windows VM을 사용하여 Socket WebUI에 연결할 수 있습니다.

LAN2 사전 구성된 IP 주소를 사용하여 Socket WebUI에 연결하려면:

  1. vSocket과 동일한 서브넷에 있는 다른 VM에 연결합니다.

  2. Windows가 아닌 VM의 경우, 169.254.0.0/16 범위의 인터페이스에 대해 수동 IP 주소를 구성하십시오. 예를 들어, 서브넷 마스크 255.255.0.0을 갖는 169.254.100.100입니다.

  3. 웹 브라우저를 열고 Socket WebUI에 연결하여 https://169.254.100.1을 입력합니다.

  4. 다음 인증 정보로 Socket WebUI에 로그인하십시오:

    • 사용자 이름: admin

    • 비밀번호: admin

  5. 네트워크 설정 탭에서 WAN1 인터페이스에 대한 정적 IP 주소를 구성하십시오.

  6. 구성을 저장합니다. vSocket이 Cato Cloud에 등록을 시작합니다.

LAN2의 동적 IP 주소를 사용하여 Socket WebUI에 액세스하기

LAN2 네트워크에 사용 가능한 DHCP 서버에서 인터페이스가 IP 주소를 받을 수 있을 때, 해당 IP 주소를 사용하여 Socket WebUI에 연결할 수 있습니다.

LAN2의 동적 IP 주소를 사용하여 Socket WebUI에 연결하려면:

  1. vSocket과 동일한 서브넷에 있는 다른 VM에 연결합니다.

  2. 웹 브라우저를 열고 LAN2 인터페이스를 사용하여 Socket WebUI에 연결하여 https://<LAN2 interface ip>을 입력합니다.

  3. 다음 인증 정보로 Socket WebUI에 로그인하십시오:

    • 사용자 이름: admin

    • 비밀번호: admin

  4. 요구에 따라 비밀번호를 변경하십시오.

  5. 네트워크 설정 탭에서 WAN1 인터페이스에 대한 정적 IP 주소를 구성하십시오.

  6. 구성을 저장합니다. vSocket이 Cato Cloud에 등록을 시작합니다.

알려진 제한사항

  • ESX vSocket은 고가용성(HA) 배포를 지원하지 않습니다.
