계정의 라우팅 테이블 보기

이 문서는 라우팅 정보 분석을 위해 라우팅 테이블 화면을 사용하는 방법에 대해 설명합니다．

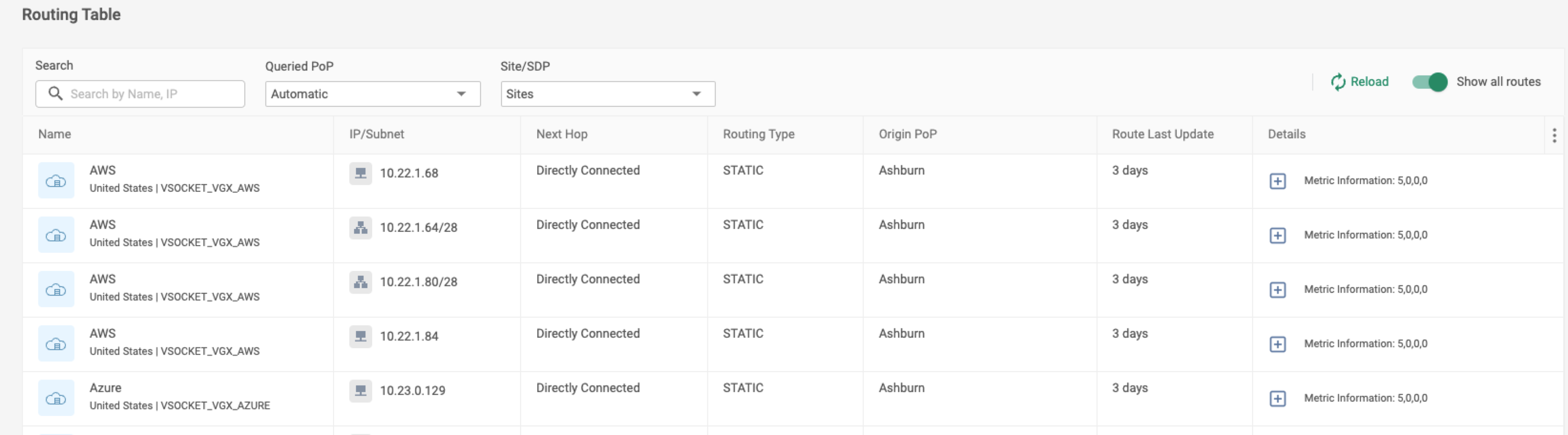

기본값으로, 라우팅 테이블 화면은 계정의 모든 활성 및 비활성 경로를 보여줍니다． 활성 경로는 가장 최적화된 메트릭을 사용하여 트래픽을 전송하는 데 사용되며, 비활성 경로는 덜 선호되는 메트릭을 가집니다． 예를 들어, 두 개의 BGP 피어가 있는 사이트에서는 두 피어로부터 동일한 경로가 학습됩니다． 선호되는 BGP 메트릭이 있는 경로는 활성으로 나타나고, 덜 선호되는 메트릭의 경로는 비활성으로 나타납니다．  주요 BGP 피어가 다운되면 비활성 경로가 활성화되고 트래픽 포워딩에 사용됩니다．

특정 경로, 서브넷, 사이트 이름 및 SDP 사용자를 IP 주소 또는 이름에 따라 검색할 수 있습니다． 검색 문자열을 입력하면 테이블이 동적으로 필터링됩니다． 경로를 다음과 같이 필터링할 수 있습니다：

  • 조회된 PoP - 계정을 서비스하는 모든 Cato PoP는 유사한 라우팅 정보를 갖고 있습니다．

    • 자동 옵션 – 무작위 PoP에서 라우팅 정보가 조회됩니다

    • 라우팅 정보가 조회되는 특정 PoP를 수동으로 선택합니다

  • 사이트/SDP 사용자 – 사이트, SDP 사용자 또는 둘 다에 대한 경로를 보여주도록 선택하십시오 (기본적으로 사이트에 대한 경로만 표시됩니다)

라우팅 테이블을 표시하려면：

  1. 네비게이션 창에서 네트워크 > 라우팅 테이블 을 클릭합니다．

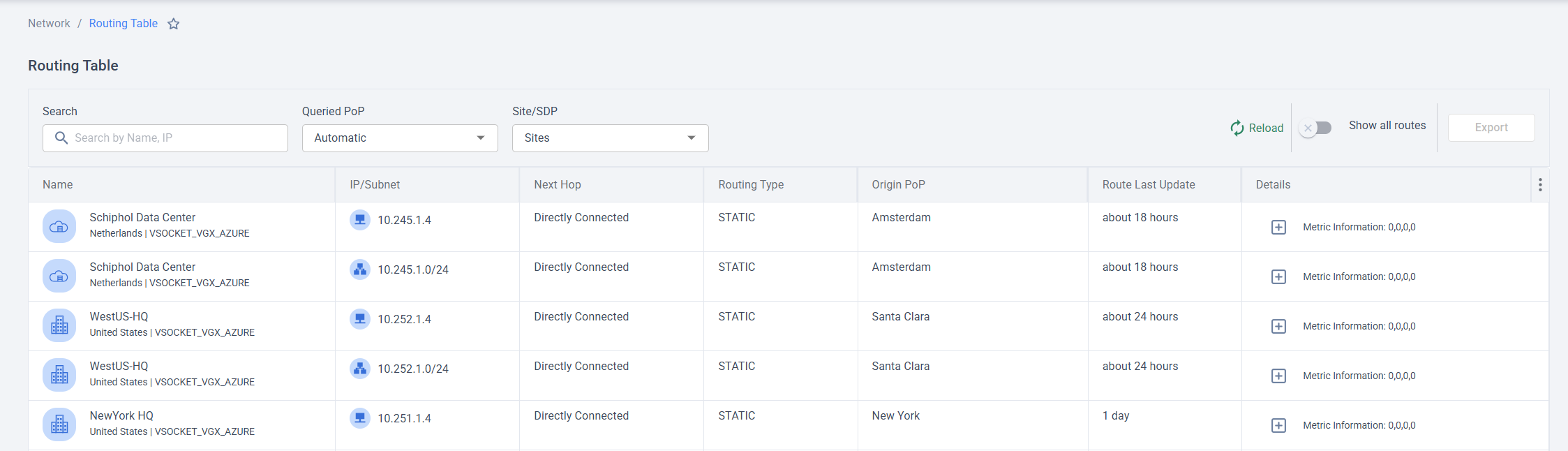

    라우팅 테이블 화면이 열립니다．


  2. 활성 경로만 표시하려면 모든 경로 보기 슬라이더를 클릭합니다 toggle.png．

    옵션이 비활성화되면 슬라이더가 회색입니다．

라우팅 테이블 필드 이해하기

이 섹션은 라우팅 테이블 화면의 열과 필드를 설명합니다．

  • 이름 – 경로 원점 사이트 또는 SDP 사용자의 이름．

  • IP/서브넷 - 호스트 IP 주소 또는 서브넷 CIDR 표기법．

  • 다음 홉 – 이 경로의 다음 홉 디바이스 IP 주소．

    • 다음 홉이 없는 경로는 직접 연결됨으로 표시됩니다．

  • 라우팅 유형 – 동적 경로 또는 정적 경로．

    • 정적 – Cato 관리 애플리케이션에서 정적으로 정의된 경로

    • 동적 – 피어 디바이스로부터 학습된 경로． (BGP) 이 경로는 Cato 관리 애플리케이션에서 정의되지 않았습니다．

  • 원본 PoP – 경로가 시작되는 연결된 Cato PoP．

  • 경로 마지막 업데이트 – PoP가 경로에 대한 업데이트를 받은 마지막 시간．

  • 상세 정보 – 경로에 대한 추가 메트릭 정보 (메트릭이 0 으로 표시된 경우, 사용 가능한 정보가 없습니다)．

    • 터널 메트릭 – 터널 우선순위 (값이 낮을수록 선호됨)

    • 가중치 – 설정된 BGP 피어 우선순위 (값이 낮을수록 선호됨)

    • AS 길이 – 이 경로의 AS 경로 길이 (사용 가능한 경우)

    • 메트릭 차별화 – 외부 라우터에서 수신된 MED 속성 (사용 가능한 경우)

  • 추가 BGP 정보 – 동적 경로에 대한 추가 정보 (사용 가능한 경우)．

    • AS 경로 – 경로 AS 경로 시퀀스

    • 원본 AS – 이 경로의 원본 AS 유형

    • 커뮤니티 – 경로에 대한 수신된 BGP 커뮤니티
