Este artigo discute como usar a página de Visão Geral da Rede para analisar como sites estão conectados à Cato Cloud através da sua conta.
A página de Visão Geral da Rede permite visualizar e analisar dados de sites e links em toda a rede. Inclui widgets que você pode usar para detalhar dados de uso, throughput, perda de pacotes e mais, para analisar o tráfego em toda a sua conta.
Estes são alguns exemplos de como você pode usar as páginas de Visão Geral da Rede para monitorar seus sites:
Você pode usar a Visão Geral da Rede para analisar como dados e vazão são usados ao longo do tempo. Por exemplo, se você quiser monitorar o uso de um link LTE sensível, poderá inspecionar seu throughput total na última hora ou no último mês.
A Visão Geral da Rede pode fornecer uma visão geral de alto nível da rede e ajudar a identificar os itens mais e menos relevantes para diferentes KPIs de tráfego. Por exemplo, você pode classificar sites ou links em ordem decrescente de perda de pacotes para mostrar os sites que experimentaram a maior perda de pacotes.
Outro exemplo é monitorar sua utilização de largura de banda, um site com alta utilização pode necessitar de aumento de largura de banda do site.
A seção seguinte explica os widgets e métricas disponíveis na Visão Geral da Rede.
Para mostrar a página de Visão Geral da Rede:
-
No menu de navegação, clique em Rede > Visão Geral da Rede.
Para mais informações sobre o uso do painel, consulte Configurando Filtros para Analisar Dados do Painel e Configurando o Filtro de Intervalo de Tempo. O intervalo máximo de datas para o painel é de 90 dias.

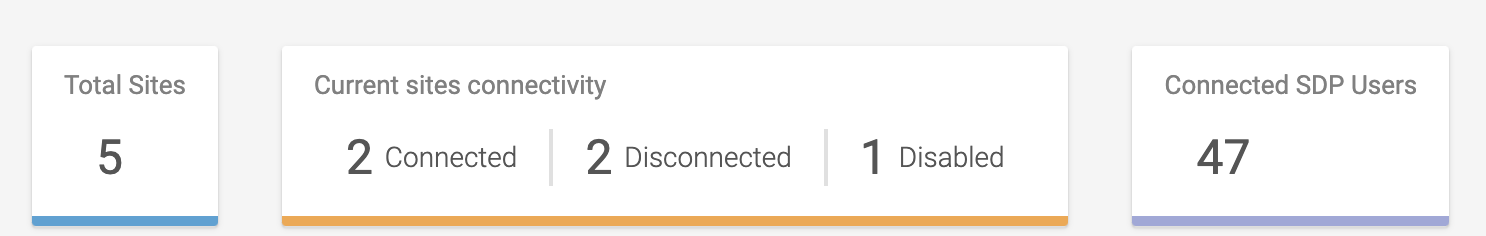

A Barra de Resumo exibe um breve resumo da conectividade em sua conta.
|
Item |
Descrição |
|---|---|
|
Total de Sites |
Número total de sites na conta |
|
Conectividade dos Sites Atuais |
Mostra o status atual dos sites como:
|
|
Usuários SDP Conectados |
Número total de Usuários SDP conectados à Nuvem da Cato |

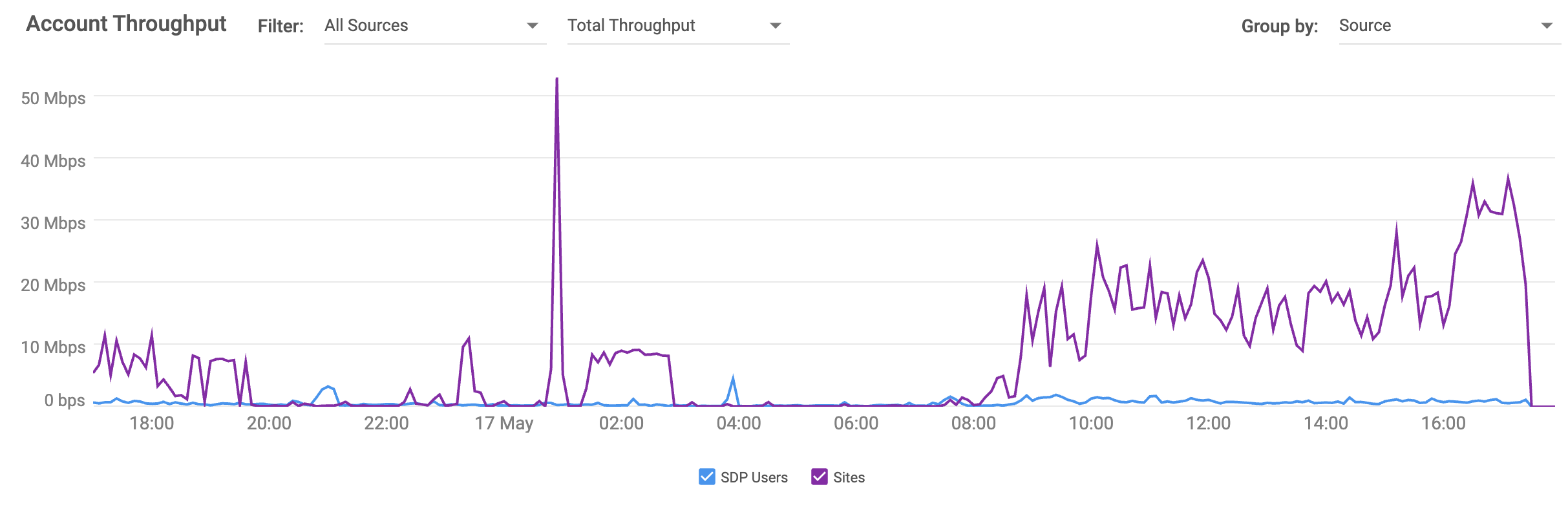

O widget Vazão de Conta mostra o consumo médio de vazão para sites e usuários SDP na conta. Use os filtros para ajudar a analisar os dados. Por exemplo, mostrar apenas dados de usuário SDP, ou agrupar os dados e comparar o tráfego para sites vs. usuários SDP.
Use o Filtro para o widget Vazão de Conta para mostrar a vazão média para os seguintes dados e análises:
-
Tipo de fonte:
-
Todas as Fontes
-
Sites
-
Usuários SDP
-
-
Direção de vazão:
-
Vazão Total
-
Upstream
-
Downstream
-
-
Agrupar por:
-
Nenhum - Mostra a vazão média combinada de upstream e downstream para sites e usuários SDP
-
Direção - Mostra vazão média separada de upstream e downstream para sites e usuários SDP
-
Fonte - Mostra vazão média separada para site e usuário SDP combinando o tráfego de upstream e downstream
-

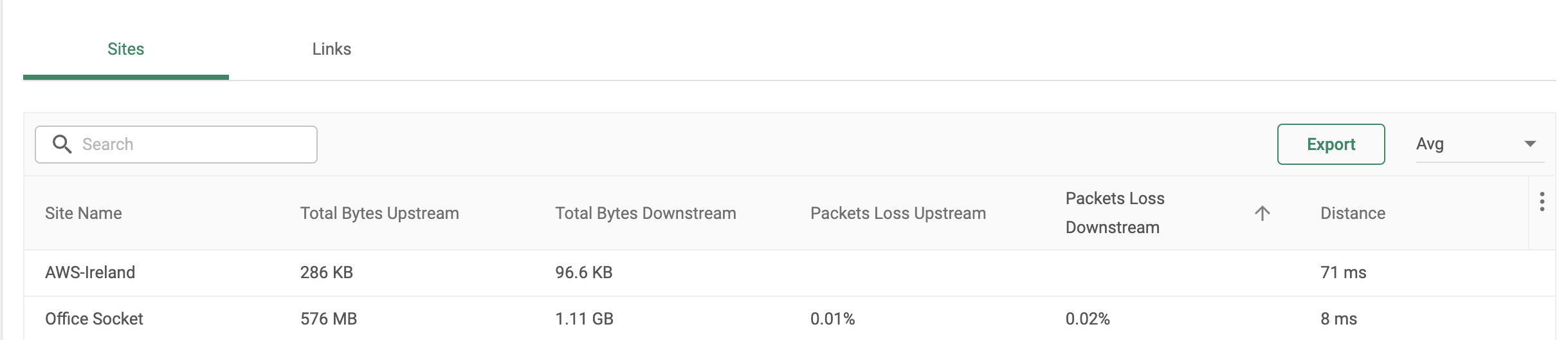

A seção de Sites e Links exibe dados de rede em uma tabela fácil de ler. Você pode exportar a visualização atual dos dados para um arquivo CSV (requer permissões de edição). Além disso, você pode agrupar links pelo serviço Provedor com a opção Agrupar por.
Os dados neste widget podem ser mostrados como:
-
Agrupar por:
-
Nenhum - Mostra a vazão média combinada de upstream e downstream para todos os links
-
Provedor - Mostra informações sobre a conectividade de todos os seus links para cada Provedor.
-
-
Média - Média de dados com base no período de tempo atual
-
Máx. - Valores máximos (pico) durante o período de tempo (somente para análise de links)
A tabela a seguir explica as colunas, nem todas as colunas são mostradas por padrão.
|
Item |
Descrição |
|---|---|
|
Nome do Site |
Nome do site definido no Aplicativo de Gerenciamento Cato |
|
ID do Link |
Função do link (precedência) |
|
Total de Bytes Enviados |
Vazão Total de Envio |
|
Total de Bytes Recebidos |
Vazão Total de Recepção |
|
Perda de Pacotes a Montante |
Perda de pacotes para o tráfego enviado Nota: Para vazão menor que 1bps, a perda de pacotes é mostrada como 0% |
|
Perda de Pacotes a Jusante |
Perda de pacotes para o tráfego recebido Nota: Para vazão menor que 1bps, a perda de pacotes é mostrada como 0% |
|
Pacotes Descartados Enviados |
Pacotes enviados descartados pelo QoS |
|
Pacotes Descartados Recebidos |
Pacotes recebidos descartados pelo QoS |
|
Taxa de Transferência de Envio |
Vazão Total para o tráfego enviado |
|
Taxa de Transferência Recebida |
Vazão Total para o tráfego recebido |
|
Hosts Simultâneos |
Número de hosts conectados ao site |
|
Fluxos Simultâneos |
Número de fluxos para o site |
|
Distância |
Distância do site ao PoP Cato conectado |
|
Jitter de Envio |
Jitter para o tráfego enviado |
|
Jitter a Jusante |
Jitter para o tráfego recebido |
