Distribuição de Tráfego Ativo/Ativo

Como o tráfego é distribuído pelos links WAN de um Socket no Modo Ativo/Ativo?

O tráfego será distribuído pelos links WAN com base em métricas de saúde, preferência de link e a proporção proporcional das larguras de banda configuradas para cada link. A distribuição é baseada em fluxos ao invés de pacotes.

Um fluxo é uma conversa entre um cliente e um servidor na qual todos os pacotes compartilham o mesmo 5-tuple:

  1. Endereço IP de Origem

  2. Porta de Origem

  3. Protocolo

  4. Endereço IP de Destino

  5. Porta de Destino

Exemplo de Fluxo

Um usuário com Endereço IP 192.168.1.20 se conecta a um servidor de email com Endereço IP 10.10.10.2 para enviar um email. Um fluxo é criado com o seguinte 5-tuple:

  1. IP de Origem: 192.168.1.20

  2. Porta de Origem: 34579

  3. Protocolo: TCP

  4. IP de Destino: 10.10.10.2

  5. Porta de Destino: 25

Como Funciona a Distribuição

Cada fluxo é distribuído na seguinte ordem:

  1. A cada segundo, a Cato avalia a qualidade do link de cada link ativo calculando uma pontuação com base em métricas de saúde que incluem perda de pacotes, variação e latência. As seguintes são as métricas mínimas de qualidade do link, que podem ser configuradas na Configuração Avançada do Local:

    • Perda de pacotes - 3%

    • Variação - 30 ms

    • Latência - 600 ms

    Se não houver conectividade com a Internet, o link não será selecionado para distribuição de tráfego. Além disso, se um link não puder atender a uma das métricas acima, ele receberá uma prioridade mais baixa e será menos provável que seja usado para distribuição de tráfego.

    A Cato verifica constantemente se a qualidade do link da interface escolhida ainda está saudável (com base nos resultados do checkup de 1 segundo). Se estiver saudável, os pacotes continuam a fluir pelo link. Se o link não estiver saudável, a Cato faz imediatamente uma nova seleção de link para cada fluxo e escolhe o melhor link para o tráfego.

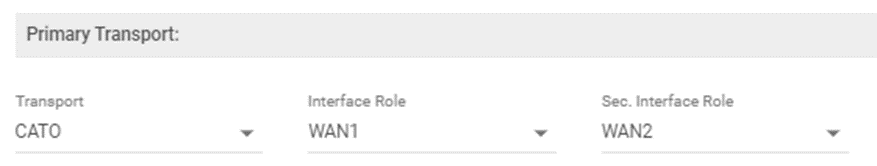

  2. Se todos os links ativos atenderem às métricas de qualidade do link, a distribuição de tráfego seguirá a interface preferida selecionada na Regra de Rede.

  3. Se não houver uma interface preferida (função automática) na regra de rede, a Cato considera a configuração de largura de banda ativo/ativo do CMA.

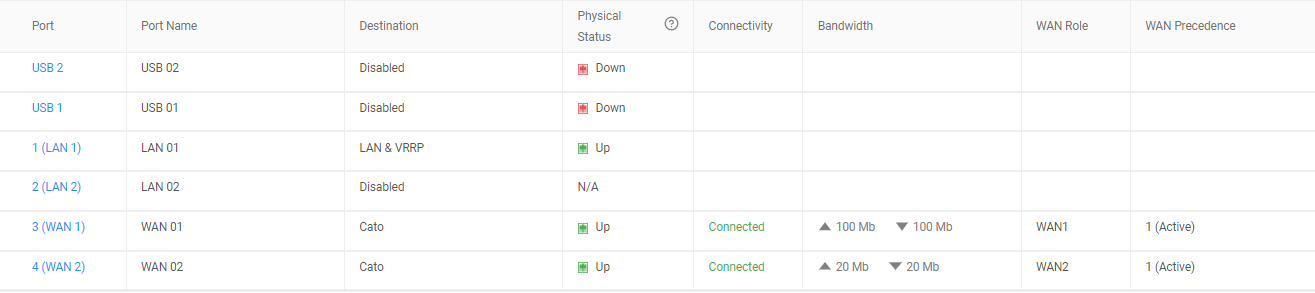

No exemplo abaixo, o link WAN1 está configurado com uma largura de banda de 100 Mbps para download/upload, e o link WAN2 está configurado com 20 Mbps para download/upload.


Nesta configuração, a proporção de largura de banda WAN1:WAN2 é 100:20 ou 5:1 para o tráfego enviado e recebido. Portanto, cinco fluxos serão enviados para WAN1 para cada fluxo que é enviado para WAN2.

O Socket e o PoP ao qual ele está conectado compartilham os deveres de distribuição de fluxos. O próprio Socket apenas considera a largura de banda Upstream porque ele só controla o tráfego enviado do Socket para o PoP (tráfego enviado). O PoP considera a largura de banda Downstream do Socket porque ele controla o tráfego enviado do PoP para o Socket (tráfego recebido).

Failover

Se um dos links WAN cair, os pacotes pertencentes aos fluxos que foram atribuídos a esse link serão enviados para o link WAN que ainda está ativo. Isso garante que quaisquer fluxos existentes não serão descartados, embora uma leve interrupção temporária possa ser observada para aplicativos sensíveis à conexão, como videoconferência, durante o processo de failover.
