Cato fornece um modelo de Relatório Predefinido que resume o uso da rede WAN e Internet para sites e usuários SDP. Além disso, inclui as métricas SLA para o tráfego do site: perda de pacotes, pacotes descartados, variação de atraso e latência.
Crie o modelo para um relatório recorrente ou único com os sites e Usuários SDP incluídos no relatório ao longo do intervalo de tempo definido. Por padrão, o modelo de Relatório Predefinido para o relatório de Análise de Rede mostra tráfego e dados para todos os sites e usuários SDP da última semana.
Para mais sobre como trabalhar com relatórios, veja Relatórios Cato.
Crie um novo relatório recorrente definindo os Filtros para os itens incluídos no relatório, assim como a Agenda que define a frequência de geração do relatório - diariamente, semanalmente ou mensalmente. Os relatórios gerados são armazenados na Cato Cloud e podem ser enviados automaticamente por email ou baixados. A Agenda também define o intervalo de tempo coberto por cada relatório.
Você pode selecionar a Lista de Discussão dos endereços de e-mail dos destinatários, que pode incluir administradores do Cato Management Application e usuários externos.
Para mais informações sobre Listas de Email, veja Trabalhando com Listas de Email.
Para criar um relatório recorrente de Análise de Rede:
- No painel de navegação, selecione Inicial > Relatórios.

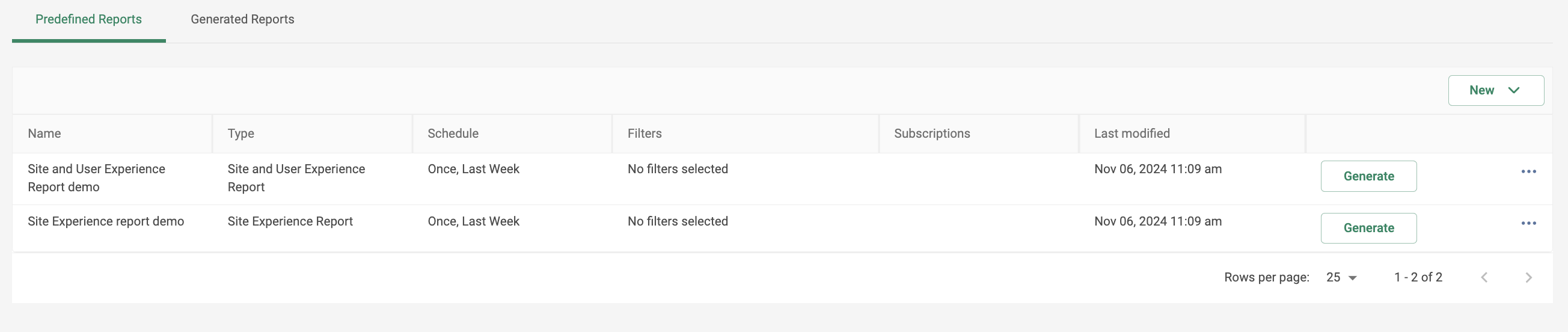

- Na aba Catálogo, selecione o modelo que deseja usar para gerar o relatório.
- Clique em Gerar > Criar Agenda.
- Digite um Nome do Relatório.
-
(Opcional) Em Filtros, selecione sites ou usuários específicos para o Relatório Predefinido.
Por padrão, o Relatório Predefinido inclui todos os sites e usuários.
Para incluir vários sites ou usuários no relatório, use o operador IN.
- Defina quando o relatório será gerado e enviado:
- Selecione a Frequência com que o relatório é enviado automaticamente: Diariamente, Semanalmente, ou Mensalmente.
- Para relatórios Agendados Semanalmente e Mensalmente, em A cada selecione o dia em que o relatório é enviado.
-
Em Enviar para Lista de Correio, selecione a Lista de Correio que receberá o relatório.
Você pode clicar em Novo para criar uma nova lista de emails.
- Clique em Salvar Agenda. O relatório é adicionado à aba Relatórios Salvos.
Relatórios recorrentes são gerados automaticamente de acordo com suas configurações de agenda. Por exemplo, um relatório semanal configurado para segunda-feira é gerado toda segunda-feira. Você também pode optar por gerar manualmente um relatório recorrente sob demanda, caso em que o relatório gerado utiliza o intervalo de tempo definido com base no dia atual. Se um administrador gerar manualmente um relatório semanal em uma terça-feira, o intervalo de tempo para o relatório será os 7 dias anteriores a partir daquela terça-feira, independentemente do dia de início do relatório recorrente. Para mais informações sobre o intervalo de tempo dos relatórios recorrentes, consulte Cato Reports.
Você pode criar um relatório único baseado no modelo de Análise de Rede. Você define os Filtros para os itens incluídos no relatório.
Para criar um Relatório Único:
- No painel de navegação, selecione Inicial > Relatórios.
- Na aba Catálogo, selecione o modelo que deseja usar para gerar o relatório.
- Selecione Gerar > Gerar Agora.
- Digite um Nome do Relatório.
- Em Filtros, defina o Intervalo de Tempo e o Fuso Horário do relatório.
- Clique em Gerar, o relatório é gerado e você o baixa na aba PDFs Gerados.
Para seções no relatório que mostram os principais sites, gráficos que mostram ao longo do tempo apresentam os três primeiros sites, outros gráficos mostram os dez principais sites.
- Latência mede o tempo de ida e volta dentro do túnel entre o site e o PoP na Nuvem de Cato
- Variação é a diferença no atraso em milissegundos (ms) entre pacotes de dados
- Pacotes descartados é o número de pacotes descartados pelo motor de QoS devido a congestionamento
- Pacotes perdidos é o número ou percentual de pacotes perdidos dentro do túnel entre o site e o PoP na Nuvem de Cato
Estas são as seções do relatório de Análise de Rede:
-
Resumo do Tráfego
- Tráfego Total de Sites: Gráfico mostrando volume e percentual de tráfego upstream e downstream para todos os sites
- Tráfego Total de Sites ao Longo do Tempo: Linha do tempo que mostra o tráfego total upstream e downstream para todos os sites ao longo do intervalo de tempo
- Tráfego Total de Usuários SDP: Gráfico mostrando volume e percentual de tráfego upstream e downstream para todos os Usuários SDP
- Tráfego Total de Usuários SDP ao Longo do Tempo: Linha do tempo que mostra o tráfego total upstream e downstream para todos os Usuários SDP ao longo do intervalo de tempo
-
Principais Sites por Consumo de Tráfego
-
- Principais Sites por Latência Média: Latência média (em ms) para os principais sites ao longo do intervalo de tempo
- Principais Sites por Latência Máxima: Latência máxima para os principais sites ao longo do intervalo de tempo
- Principais Sites por Variação Média Downstream: Variação média downstream para os principais sites ao longo do intervalo de tempo
- Principais Sites por Variação Média Upstream: Variação média upstream para os principais sites ao longo do intervalo de tempo
-
Perda de Pacotes Total de Sites
- Pacotes Perdidos Downstream: Gráfico mostrando perda de pacotes downstream (número de pacotes perdidos) para todos os sites ao longo do intervalo de tempo
- Pacotes Perdidos Upstream: Gráfico mostrando perda de pacotes upstream (número de pacotes perdidos) para todos os sites ao longo do intervalo de tempo
- Pacotes Perdidos Downstream %: Gráfico mostrando a perda de pacotes downstream (percentual) para todos os sites ao longo do intervalo de tempo
- Pacotes Perdidos Upstream %: Gráfico mostrando a perda de pacotes upstream (percentual) para todos os sites ao longo do intervalo de tempo
-
Total de Sites Descartes de Pacotes
- Pacotes Descartados Recebidos: Gráfico mostrando pacotes descartados downstream pelo motor de QoS (número de pacotes descartados) para todos os sites ao longo do intervalo de tempo
- Pacotes Descartados Enviados: Gráfico mostrando pacotes descartados upstream pelo motor de QoS (número de pacotes descartados) para todos os sites ao longo do intervalo de tempo
- % de Pacotes Descartados Recebidos: Gráfico mostrando pacotes descartados downstream pelo motor de QoS (percentual) para todos os sites ao longo do intervalo de tempo
- % de Pacotes Descartados Enviados: Gráfico mostrando pacotes descartados upstream pelo motor de QoS (percentual) para todos os sites ao longo do intervalo de tempo
-
Tráfego Descartado nos Principais Sites
- Perda de Pacotes dos Principais Sites ao Longo do Tempo: Linha do Tempo que mostra a Perda Total de Pacotes (número de pacotes perdidos) para o tráfego de Upstream e Downstream para os três Principais Sites no Intervalo de Tempo
- Pacotes Descartados dos Principais Sites ao Longo do Tempo: Linha do Tempo que mostra o Total de Pacotes Descartados pelo Motor de QoS (número de pacotes perdidos) para o tráfego de Upstream e Downstream para os três Principais Sites no Intervalo de Tempo
-
Detalhes do Tráfego do Site - A tabela mostra os seguintes detalhes para até 100 sites principais de acordo com o volume total de tráfego, ordenados em ordem alfabética:
- Nome do Site: Nome do site
- Porta: Nome para a porta (definido no Aplicativo de Gerenciamento Cato)
- Total de Bytes: Tráfego total para a porta neste site
- Bytes Enviados: Tráfego de upstream total para a porta neste site
- Bytes Recebidos: Tráfego de downstream total para a porta neste site
- Throughput (Máx): Vazão máxima para o tráfego de upstream e downstream para a porta neste site
- Taxa de Transferência Recebida (Máx): Vazão máxima para o tráfego de downstream para a porta neste site
- Taxa de Transferência de Envio (Máx): Vazão máxima para o tráfego de upstream para a porta neste site
-
Métricas de SLA dos Sites - A tabela mostra os seguintes detalhes de SLA para até 100 sites principais de acordo com o volume total de tráfego, ordenados em ordem alfabética:
- Nome do Site: Nome do site
- Nome da Interface: Nome para a interface (definido no Aplicativo de Gerenciamento Cato)
- Latência RTT (média): Tempo médio de ida e volta (RTT) para a interface neste site
- Jitter de Envio (média): Variação média de upstream para a interface neste site
- Jitter de Recepção (média): Variação média de downstream para a interface neste site
- Pacotes Descartados a Jusante: Número de pacotes descartados pelo motor de QoS da Cato para o tráfego de downstream para a interface neste site
- Pacotes Descartados de Subida: Número de pacotes descartados pelo motor de QoS da Cato para o tráfego de upstream para a interface neste site
- Pacotes Perdidos a Jusante: Número de pacotes perdidos para o tráfego de downstream para a interface neste site
- Pacotes Perdidos de Subida: Número de pacotes perdidos para o tráfego de upstream para a interface neste site
