Como Redefinir um Socket (USB Drive) Celular X1600 (LTE ou 5G)

Este artigo explica como redefinir um Socket LTE ou 5G X1600 para a imagem de fábrica usando um disco USB.

Redefinindo o Socket para a Configuração e Versão de Fábrica Padrão



Esta é uma visão geral das etapas para redefinir um Socket para a imagem de fábrica usando um disco USB.

  1. Prepare a imagem - faça o download e descompacte-a.
  2. Grave a imagem no disco USB.
  3. Instale a imagem no Socket.

Preparando a Imagem do Socket

  1. Baixe o arquivo de imagem

    Para mais informações sobre como obter o arquivo de imagem, veja Arquivos de Imagem de Socket e vSocket.

  2. Descompactar a imagem (veja as instruções abaixo).

    Após descompactar a imagem, o arquivo estará localizado no seguinte diretório: live

  3. Obtenha um disco USB com pelo menos 8GB. Se for necessário formatar o disco USB, use o formato exFAT ou FAT32. Ao usar o formato FAT32, o disco USB não deve ser maior que 32GB.

Gravando a Imagem na Unidade USB

Esta seção explica como gravar a imagem do Socket na unidade USB para Windows, macOS e Linux.

Após extrair a imagem, compare o hash do arquivo da imagem DD descomprimida com o hash de arquivo verificado e correto da Cato. Isso confirma a integridade da imagem do disco antes de gravar o firmware do Socket no disco rígido.

  • Um arquivo com o hash verificado está anexado a este artigo
  • Salve o arquivo no mesmo diretório da imagem de disco descompactada

Gravando a Imagem com Windows

  1. Conecte o disco USB ao seu dispositivo Windows.
  2. Mova ambos os arquivos baixados para o mesmo diretório, por exemplo, c:\Cato

  3. Extraia a imagem a partir do Powershell elevado no mesmo diretório que ambos os arquivos, execute tar -xf <archive-filename>

    Nota

    Nota: Software de descompressão comum (como Winzip, 7zip ou Winrar) corromperá a imagem, resultando em um arquivo que tem ~135MB de tamanho. Extrair o arquivo usando o comando tar do Windows CLI deve resultar em um arquivo com tamanho maior que 1GB.

  4. Certifique-se de colocar o arquivo de hash no mesmo diretório que o arquivo de imagem.

  5. Execute o seguinte comando para comparar o hash do arquivo de imagem do Socket:

    (Get-FileHash -Algorithm SHA256 .\IMAGE_INSTALL_socket_X1600_LTE_19524_production_socket_v23.0_20250220_2025_04_27.dd).Hash -eq (gc .\X1600LTE-hash.txt).split()[0]

    O comando retorna True quando os hashes são iguais.

  6. Baixe e instale um software de imagem de disco, como o Win32 Disk Imager.

  7. Grave a imagem na unidade USB. (Você pode precisar mostrar todos os arquivos com *.* para ver o arquivo DD)

    AVISO: Certifique-se de gravar a imagem na unidade USB e não no seu disco rígido.

Gravando a Imagem com macOS

  1. Conecte o disco USB.
  2. Abra uma janela de terminal.
  3. Identifique o novo disco usando o comando diskutil list

  4. Desmonte a unidade identificada utilizando diskutil unmountDisk <diskN>

    <diskN> é uma variável que você identifica no passo anterior, este exemplo de saída mostra a unidade como disk0:

    diskutil list
/dev/disk0 (interno, físico)
  5. Descompacte a imagem (clique duas vezes no arquivo).

  6. Execute o seguinte comando para comparar o hash do arquivo de imagem do Socket:

    shasum -a 256 <arquivo-arquivo>

    Compare o resultado deste comando com o hash anexado a este artigo.

  7. Execute o seguinte comando para gravar a imagem no USB:

    dd if=./IMAGE_INSTALL_socket_X1600_LTE_19524_production_socket_v23.0_20250220_2025_04_27.dd of=/dev/diskN bs=16m

    Notas:

    • Para versões suportadas, você pode adicionar status=progress ao comando dd para ver o status da operação de gravação no USB.
    • Certifique-se de gravar a imagem no disco USB e não no seu disco rígido.

Gravando a Imagem com Linux

  1. Conecte o disco USB à sua máquina Linux
  2. Identifique qual dispositivo é o seu USB /dev/sdb ou /dev/sdc
  3. Descompacte a imagem.

  4. Execute o seguinte comando para visualizar o hash do arquivo de imagem:

    shasum -a 256 /<caminho para o arquivo>/<nome do arquivo de imagem>
  5. Compare o resultado do comando com o hash anexado a este artigo.

  6. Execute o seguinte comando para gravar a imagem no USB:

    dd if=./IMAGE_INSTALL_socket_X1600_LTE_19524_production_socket_v23.0_20250220_2025_04_27.dd of=/dev/sdX

    Notas:

    • Para versões suportadas, você pode adicionar status=progress ao comando dd para ver o status da operação de gravação no USB.
    • Certifique-se de gravar a imagem no disco USB e não no seu disco rígido.

Instalando a Imagem no Socket X1600

Após a imagem do Socket ser preparada no drive USB, insira o drive no Socket. Quando o Socket iniciar, ele instala a imagem e redefine para as configurações de fábrica.

Nota

Nota: Se o Socket estiver atualmente mostrado no Aplicativo de Gerenciamento Cato como atribuído a um site, desassocie o Socket do site (veja Gestão de Sockets). Depois que a nova imagem for instalada, você pode atribuir o Socket ao site novamente.

Para instalar a imagem em um Socket celular X1600:

  1. Desligue o Socket celular X1600.
  2. Insira o disco USB que você preparou acima em uma porta USB no Socket.
  3. Ligue o Socket celular X1600.

  4. A instalação começa quando o Socket celular X1600 é inicializado e geralmente leva cerca de 5 minutos, dependendo da velocidade do disco USB.

    Durante a instalação, o LED de energia muda da seguinte forma: piscando âmbar para azul e depois para âmbar sólido (processo pronto).

  5. Assim que o LED ficar em estado âmbar sólido, remova o disco USB e desconecte o Socket celular X1600.

    IMPORTANTE! Desconecte o cabo de alimentação e, em seguida, conecte-o novamente para ligar o Socket celular X1600.

  6. Conecte novamente o Socket na tomada.

Verificando a Versão do Socket

Após instalar a imagem do Socket, você pode verificar se o processo teve sucesso usando a Interface Web do Socket para verificar a versão do Socket.

Para mais informações sobre como fazer login na Interface Web do Socket, consulte Acessando a Interface Web do Socket.

Nota

Nota: Se você estiver fazendo login na Interface Web do Socket localmente após instalar a imagem do Socket, o nome de usuário e senha de login são redefinidos para as configurações padrão.

Para verificar a versão do Socket localmente:

  1. Faça login na Interface Web do Socket.

    Você pode usar um cabo Ethernet para conectar a porta 8 do Socket no Socket celular X1600 ao computador.

  2. Navegue para a página Sobre.

  3. Confirme que a Versão é a mesma do arquivo de imagem que você baixou acima.

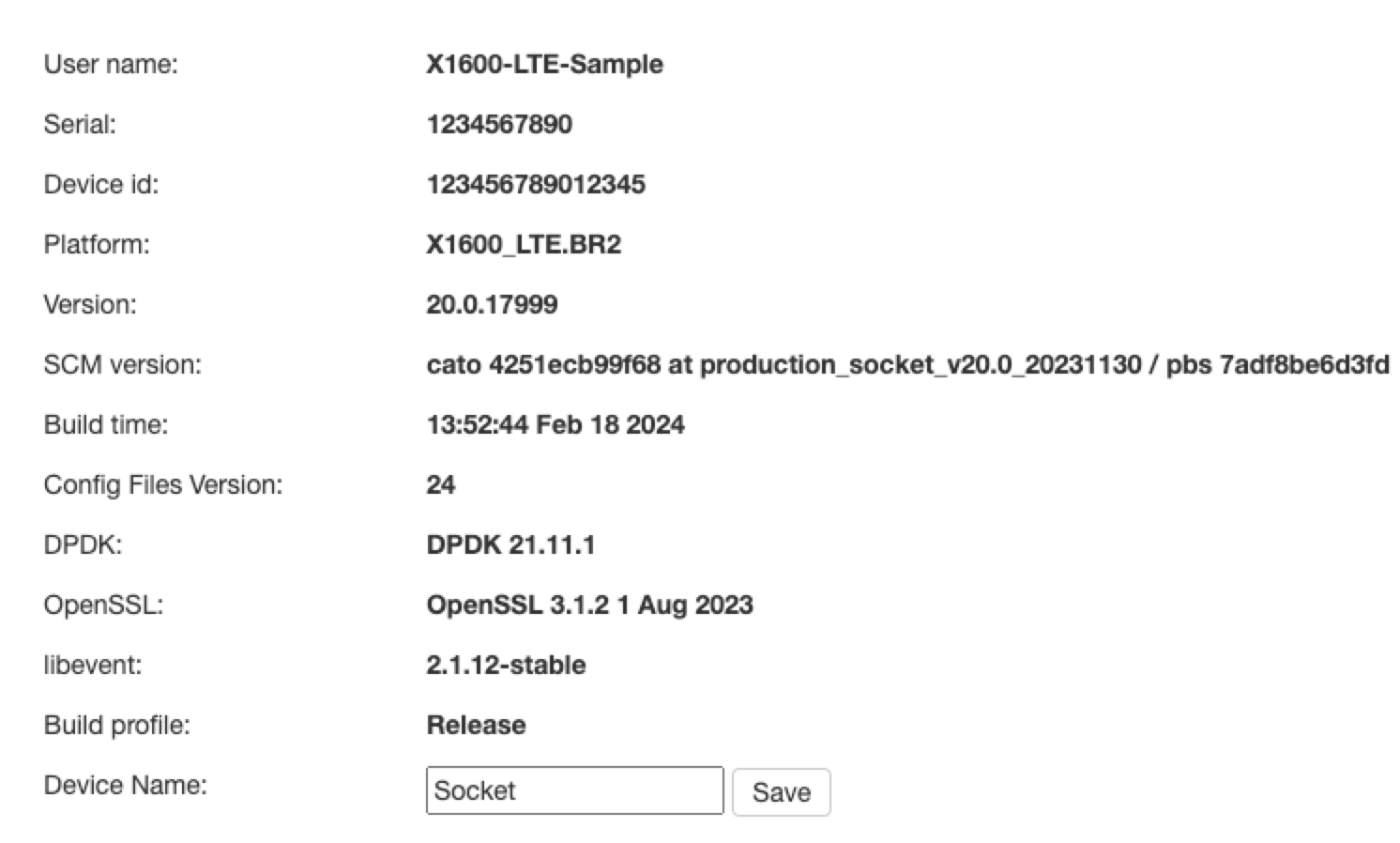

    O exemplo abaixo mostra a versão para um Socket X1600 LTE com versão do Socket 20.x:

    "Socket_WebUI_About.png"
