Este artigo explica os campos e status disponíveis no painel de pré-visualização do site.

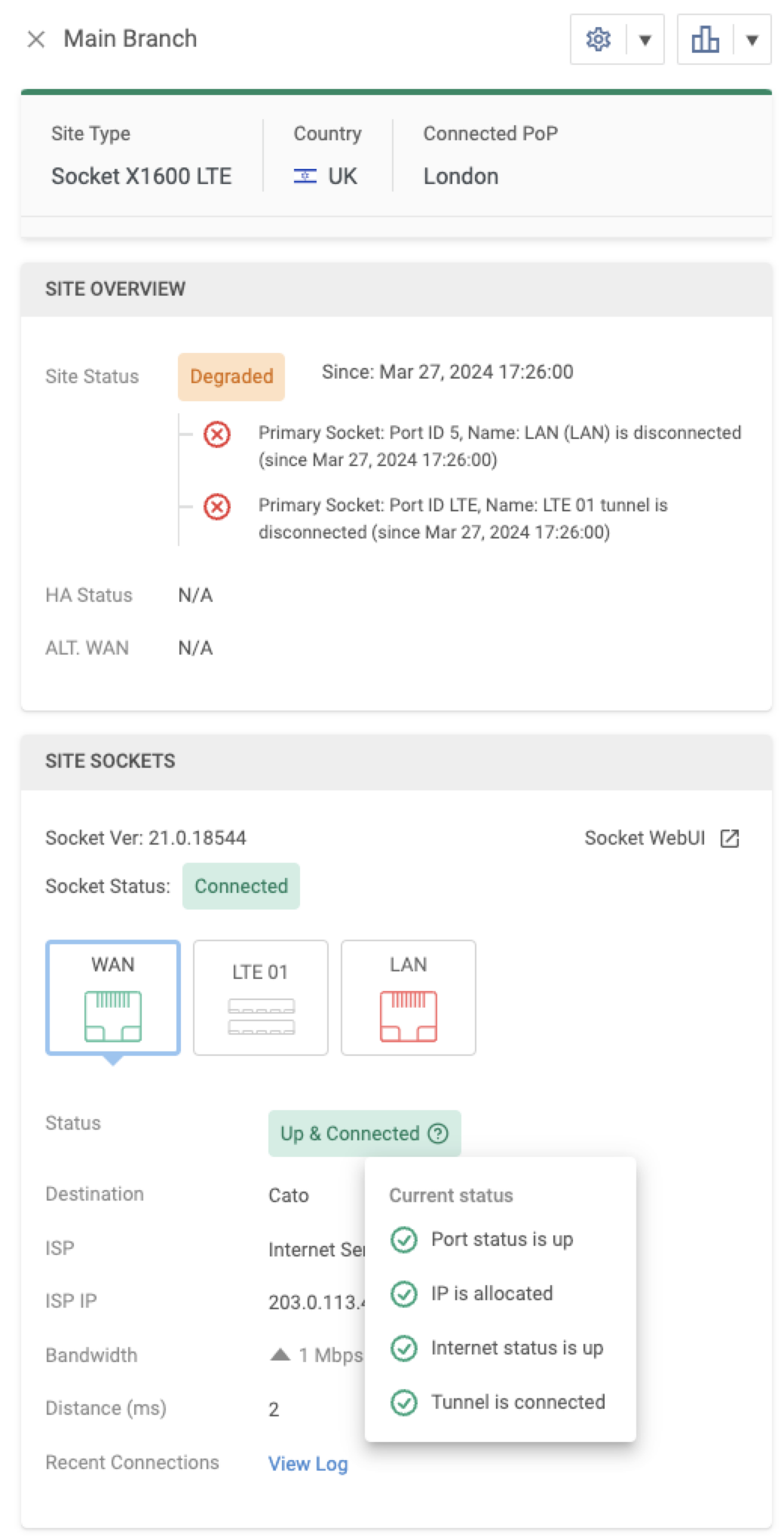

Quando você clica em um site na página de Topologia, um painel é aberto e mostra os detalhes sobre o site. As informações incluem o status do site, sockets, quais portas estão disponíveis e quais são seus status, e mais.
-
- Configurar. Menu suspenso com atalho para as páginas de Configurações do Site para este site.
-
- Monitorar. Menu suspenso com atalho para as páginas de Monitoramento do Site para este site.
-
Tipo de Site - O site se conecta ao Cato Cloud usando um Socket, IPsec, vSocket, etc.
-
País - Definição de onde o site está fisicamente localizado (ou licenciado).
-
PoP Conectado - PoP no Cato Cloud ao qual o site está conectado.
-
Visão Geral do Site
-
Status do Site - Se o site está Conectado ou Desconectado ao Cato Cloud.

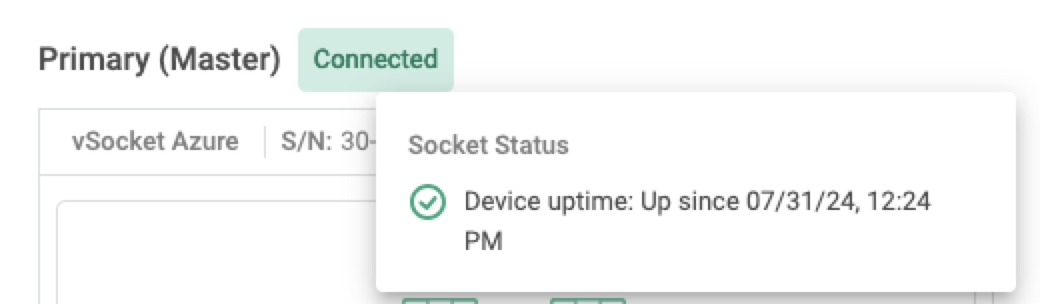

Além disso, você pode passar o mouse sobre o Status do Socket para ver o tempo de atividade do Socket (suportado para Socket v21 e posterior). Isso pode ajudá-lo a entender se um problema de Site Desativado está relacionado a quedas de energia.
-
Última Conexão - O carimbo de data/hora quando o site se conectou ao PoP.
-
Status HA - Para configurações de Socket HA, mostra Pronto ou Não Pronto. Use a dica de ferramenta para mostrar os detalhes do status HA.
-
-
Soquetes do Site (para tipos de site Socket e vSocket).
-
Principal e Secundário - Links para os Sockets principal e secundário (para HA).
O ícone de aviso
para o Socket Secundário indica que uma das portas não está conectada.
Clique em um link para mostrar os seguintes detalhes do link:
-
Versão do Socket - Versão do firmware da Cato instalada no Socket
-
Interface Web do Socket - Clique para abrir uma nova aba do navegador e fazer login na Interface Web do Socket.
-
Destino - Cato, LAN, Alt-WAN, etc.
-
ISP - Nome do ISP que o link está usando.
-
IP do Provedor de Serviços de Internet - Endereço IP que o ISP aloca para o link.
-
Largura de Banda - Largura de banda configurada de upstream e downstream para o link.
-
Status - Se o link está Ativado & Conectado ao Cato Cloud, Ativado & Desconectado o link está ativo, mas o Socket está desconectado do Cato Cloud, ou o link está Desativado & Desconectado. Para mais informações, consulte Status das Portas do Socket, abaixo.
-
Distância (ms) - Tempo de ida e volta entre o site e o PoP
-
Conexões Recentes - Clique em Ver Log para abrir os dados de Conexões Recentes em uma janela pop-up
-
-
Detalhes do IPsec (para sites IPsec IKEv1 e IKEv2)
-
PoP - PoP no Cato Cloud ao qual o site está conectado
-
IP do Site - Endereço IP público do site
-
ISP - Nome do ISP para o link ativo
-
Distância (ms) - Tempo de ida e volta entre o site e o PoP
-
Conexões Recentes - Clique em Ver Log para abrir os dados de Conexões Recentes em uma janela pop-up
-
Nota
Nota: Este é um recurso de Disponibilidade Antecipada (EA) que está disponível apenas para liberação limitada. Para mais informações, entre em contato com seu representante da Cato Networks ou envie um e-mail para ea@catonetworks.com.

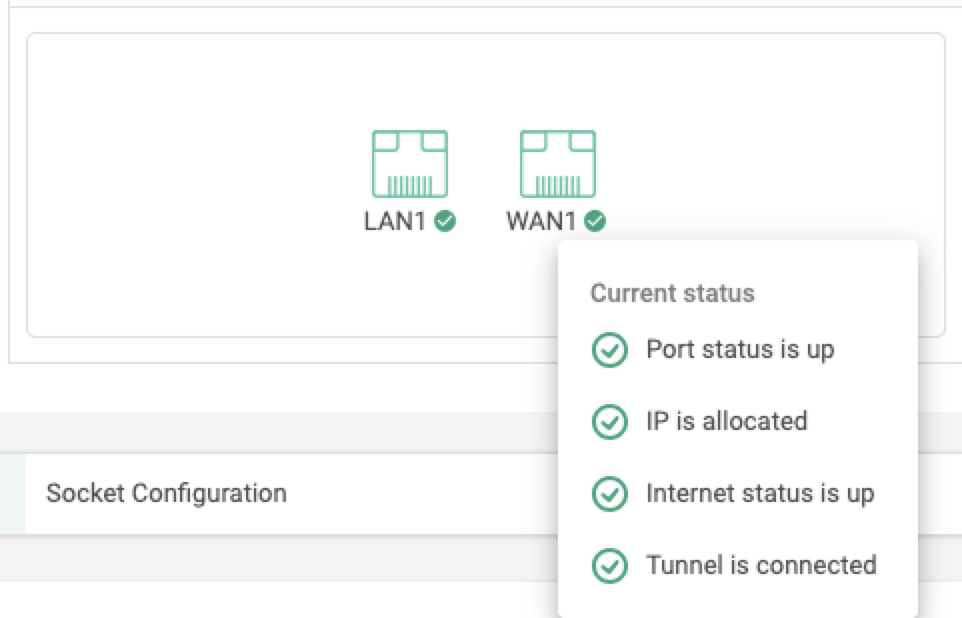

Você pode visualizar o status de cada porta na página do Socket para um site. Além disso, você pode passar o cursor sobre cada porta e obter informações mais detalhadas sobre o status. Por exemplo, se uma porta mostrar um status de Ativo e Desconectado, você pode passar o cursor e ver se o problema é que o túnel está inativo ou um endereço IP não foi alocado.
Cada porta fornece as seguintes informações:
-
Indicador de cor para o status da porta:
-
Verde - Status da porta está Ativo e Conectado
-
Amarelo - Status da porta está Ativo e Desconectado
-
Vermelho - Status da porta está Desconectado
-
-
Informações adicionais sobre o status ao passar o cursor sobre a porta:
Item
Descrição
Porta está (não) conectada
Indica se há uma conexão física para a porta
IP está (não) alocado
Indica se a interface WAN possui um endereço IP
Nota: Suporte a partir do Socket v21 e posteriores.
Internet está (não) conectada
Indica se há uma conexão com a Internet
Nota: Suporte a partir do Socket v21 e posteriores.
Túnel está (não) conectado
Indica se uma conexão foi estabelecida com o Cato Cloud
Para Sockets LTE X1600, os seguintes status adicionais estão disponíveis para cada SIM:
|
Item |
Descrição |
|---|---|
|
Intensidade do Sinal |
Indica a qualidade do sinal |
|
APN |
Indica o nome e o status da conexão ao provedor celular |
|
Roaming Ativado |
Indica se a função de roaming está ativada |
|
SIM está (não) Detectado |
Indica se uma conexão foi estabelecida com o Cato Cloud |
