Solução de Problemas de WAN Alternativa

Visão Geral

WAN Alternativa (Alt. WAN) permite que as organizações melhorem sua conectividade de rede ao oferecer soluções flexíveis e resilientes de gerenciamento de tráfego WAN. Ela suporta dois tipos de configuração: Layer-2 para Sockets na mesma sub-rede e Layer-3 para Sockets em diferentes redes. Para mais detalhes sobre a implantação, consulte Integrar-Cato-com-WAN-Alternativa.

Este artigo aborda problemas comuns com WAN Alternativa. WAN e fornece etapas de solução de problemas para resolvê-los.

Sintomas

Aqui estão alguns sintomas comuns quando a WAN Alternativa. WAN não está funcionando como esperado:

A conexão WAN Alternativa. WAN falha ao ser estabelecida.
O CMA mostra o site como desconectado, apesar do tráfego passar pela WAN Alternativa. WAN
Conexão TLS redefinida pelo servidor ao usar WAN Alternativa. WAN
Recuperação da WAN para WAN Alternativa. WAN falhou quando o túnel principal caiu.
A conexão BGP falha ao ser estabelecida através de WAN Alternativa. WAN

Causas Possíveis

Configuração Errada
UDP/20049 está bloqueado entre Sites WAN Alternativa. Locais WAN
Alto Uso de CPU do Socket

Solução de Problemas do Assunto

Túneis de WAN Alternativa Não São Estabelecidos

Revisar Configuração

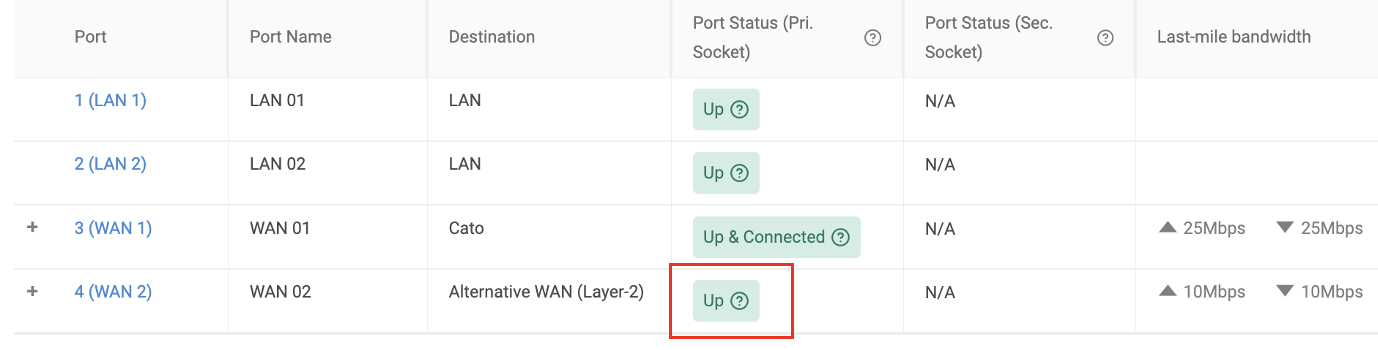

Para garantir a configuração correta, navegue até o Site do Socket onde a WAN Alternativa está ativada. Vá para Network > Site > Socket e verifique se o Estado da Porta para a interface WAN Alternativa está como Ativado.
Se o status mostrar Desconectado, verifique a conexão da porta para confirmar que está conectada adequadamente à rede.

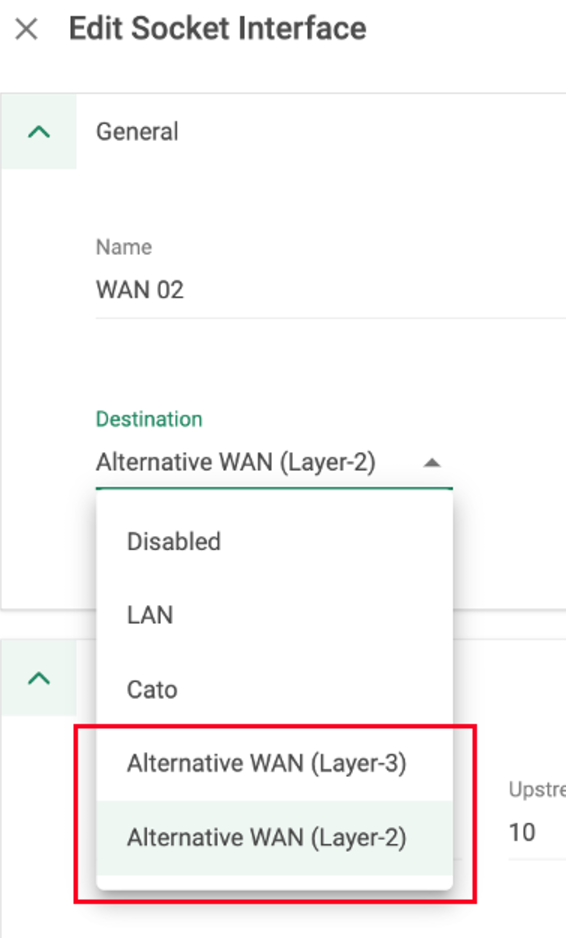

Certifique-se de que a interface esteja configurada com a opção correta: WAN Alternativa (Layer-2) ou WAN Alternativa (Layer-3).
Em seguida, confirme se os Endereços IP e as configurações de sub-rede estão configurados corretamente.

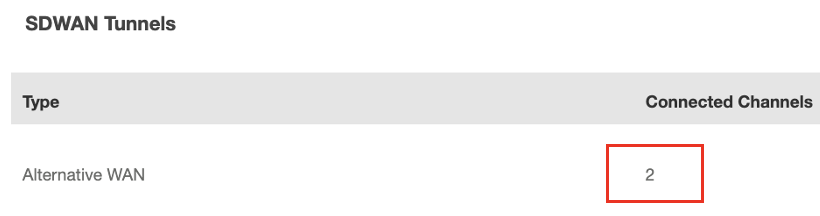

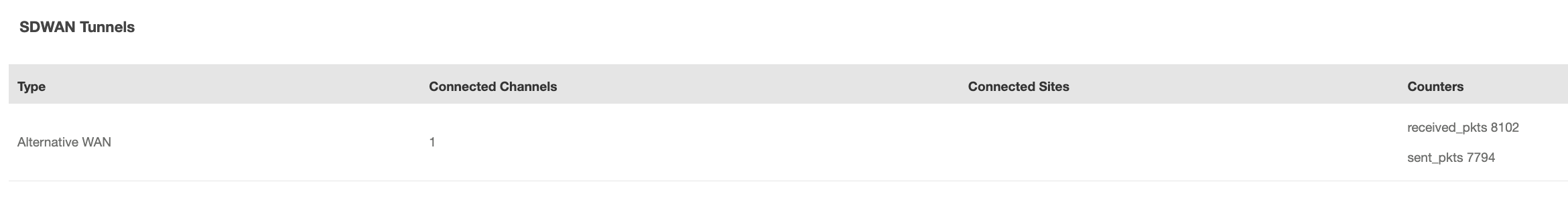

Para confirmar que os túneis de WAN Alternativa estão ativos, acesse o Socket usando a Interface Web do Socket. Se os túneis de WAN Alternativa forem estabelecidos com sucesso, exibirá o número de canais conectados sob os Túneis SDWAN.
.

Garantir que a Porta UDP 20049 Não Esteja Bloqueada

O túnel de WAN Alternativa é estabelecido sobre UDP/20049.

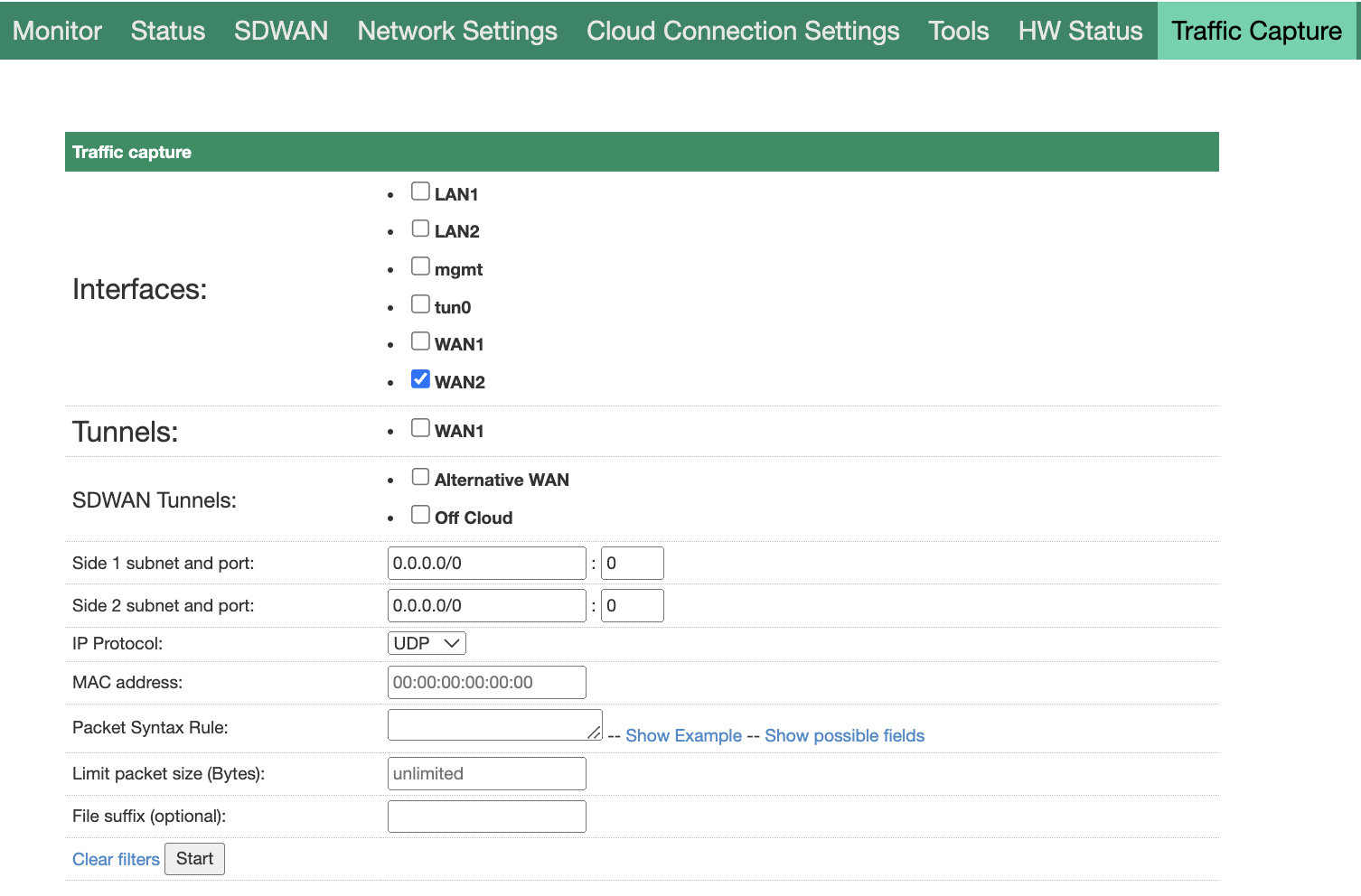

Acesse a Interface do Socket de ambos os Sockets e navegue até a aba Captura de Tráfego.
Selecione a interface WAN que a WAN Alternativa. WAN é configurada e começa a captura para o protocolo UDP.

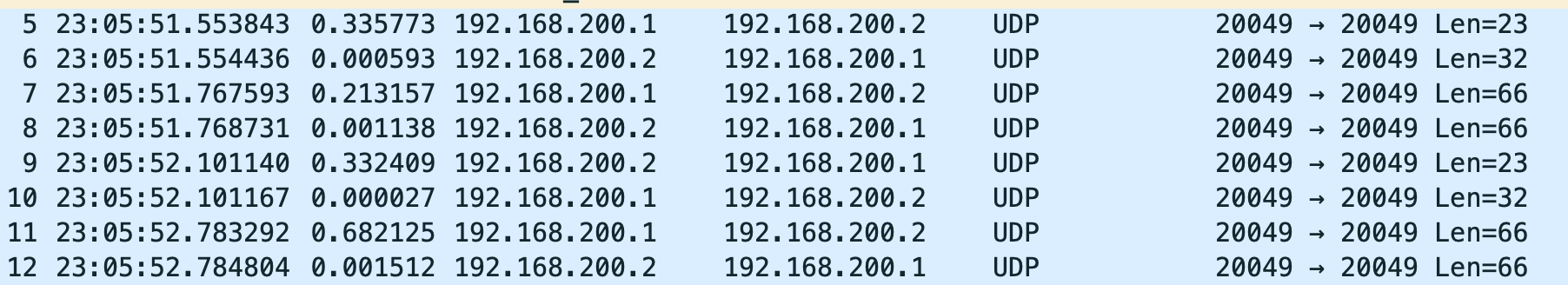

O PCAP deve mostrar tráfego bidirecional na porta UDP 20049. Se você não observar fluxo bidirecional, verifique se há dispositivos entre os 2 sites bloqueando o UDP/20049.

Nota: Na configuração de Layer 2 da WAN Alternativa, o túnel é iniciado usando o IP da WAN Alternativa. Em contraste, com uma configuração de Layer 3 da WAN Alternativa, o túnel é iniciado usando o IP local da sub-rede nativa. A tabela abaixo destaca as diferenças no fluxo de tráfego entre as configurações de Layer 2 e Layer 3, concentrando-se especificamente no IP de origem do túnel.

CAMADA 2

CAMADA 3

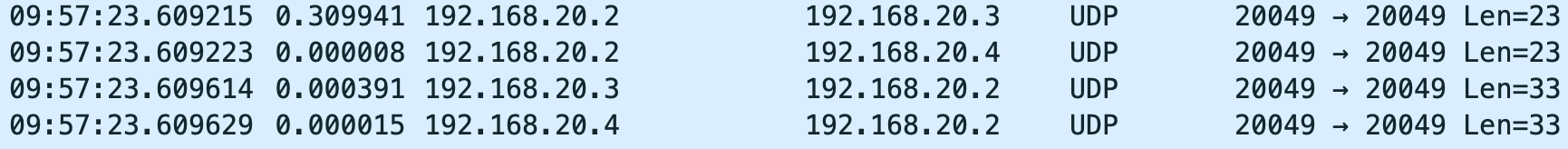

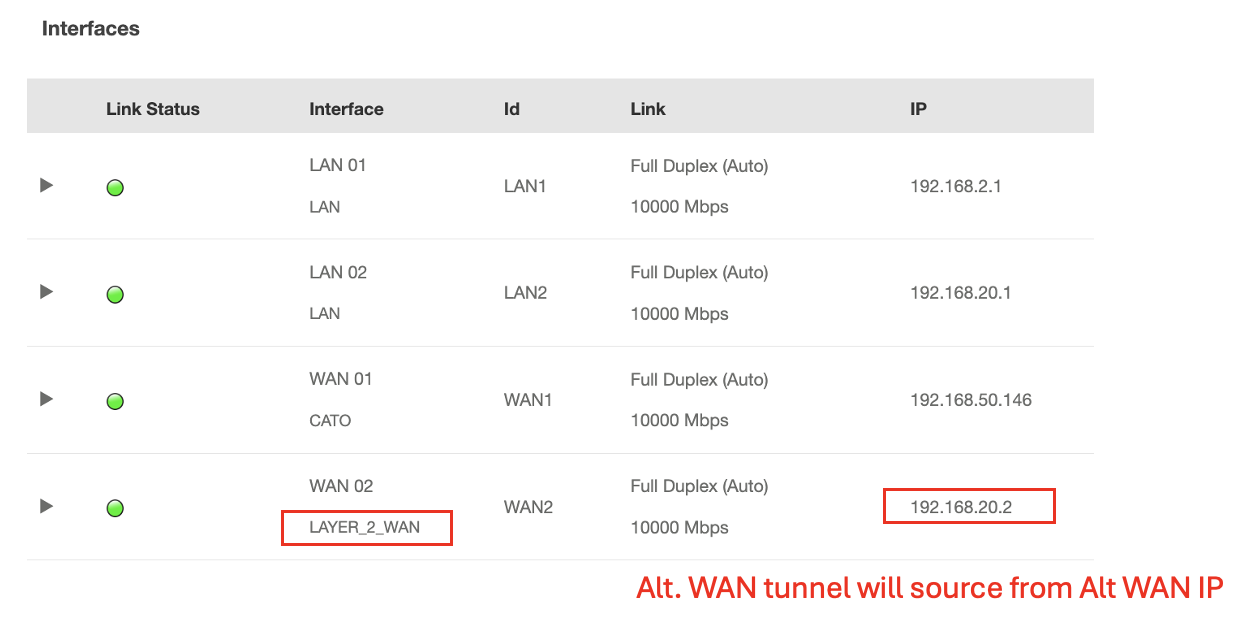

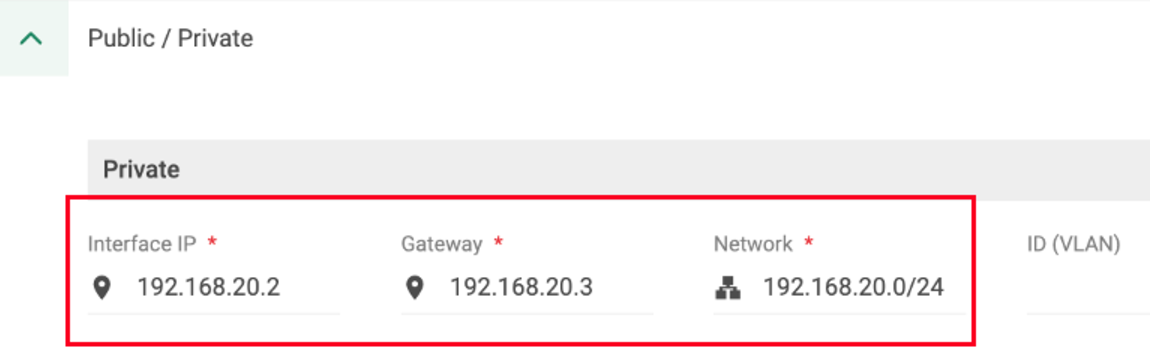

O túnel da WAN Alternativa terá origem no IP da WAN Alternativa. Uma captura de pacotes da interface da WAN Alternativa mostra que o túnel foi iniciado do Endereço IP 192.168.20.2, estabelecendo conexões com os IPs da WAN Alternativa dos sites remotos: 192.168.20.3 e 192.168.20.4.

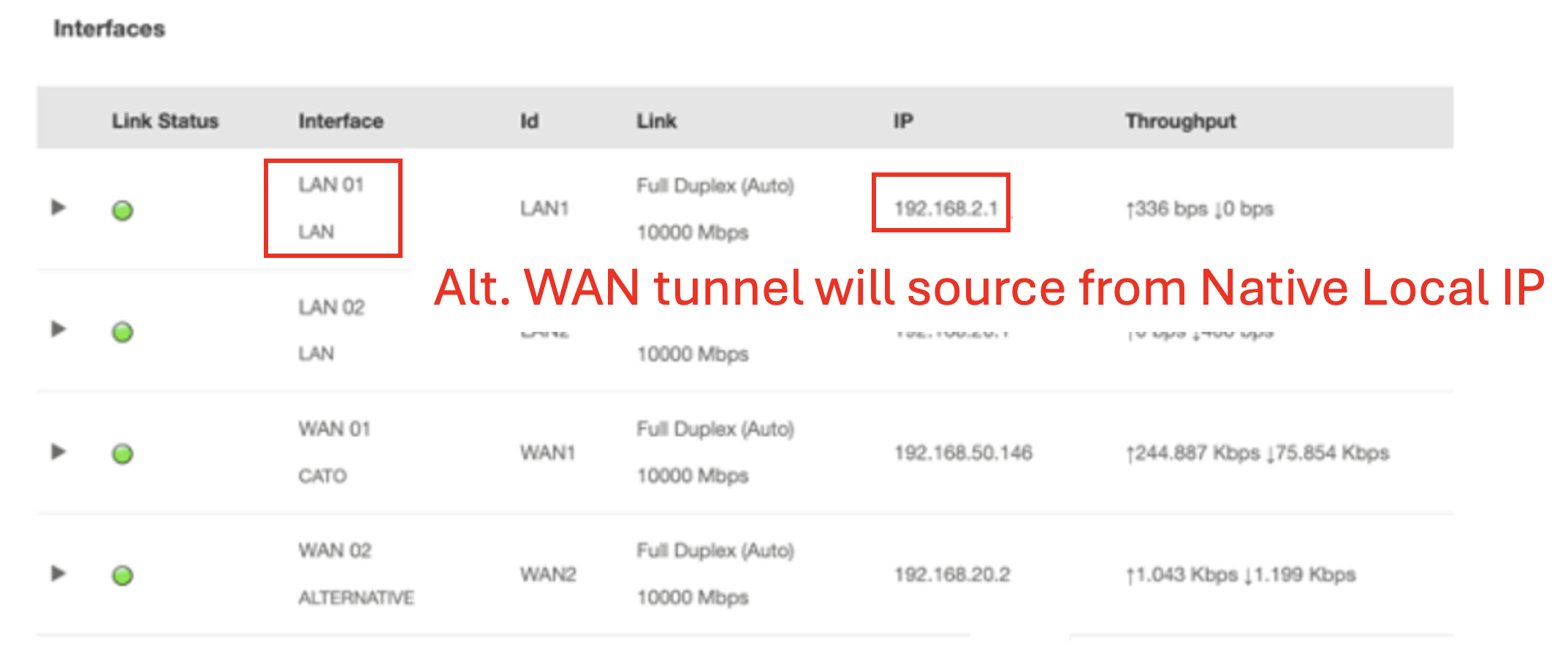

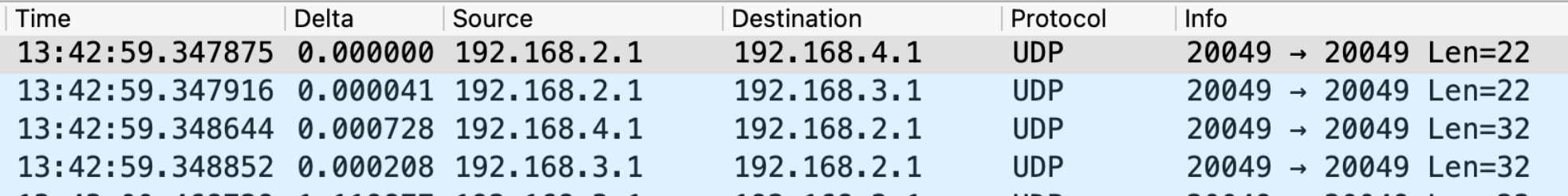

Embora o endereço IP da WAN Alternativa esteja configurado como 192.168.20.2 na Interface do Socket, o túnel da WAN Alternativa não se origina deste IP. Uma captura de pacotes da interface da WAN Alternativa mostra que o túnel, ao contrário, origina-se de 192.168.2.1 e estabelece conexões com os IPs locais nativos dos sites remotos configurados para WAN Alternativa: 192.168.3.1 e 192.168.4.1.

O Site está Desconectado no CMA Apesar do Tráfego Fluir através da WAN Alternativa. WAN

O site aparece como desconectado no CMA porque o túnel para a Cato Cloud está inativo.
O tráfego continua a fluir pela WAN Alternativa. O Link WAN garante as Operações de Rede, mas o CMA registra o site Desconectado porque não pode ser alcançado.
Para restaurar a visibilidade no CMA, solucione e restabeleça a conexão do túnel para a Cato Cloud. Para passos detalhados de solução de problemas, consulte Solução de Problemas de Conectividade de Túnel do Socket-Site.

Falha de Conexão TLS em Links de WAN Alternativa. Links de WAN

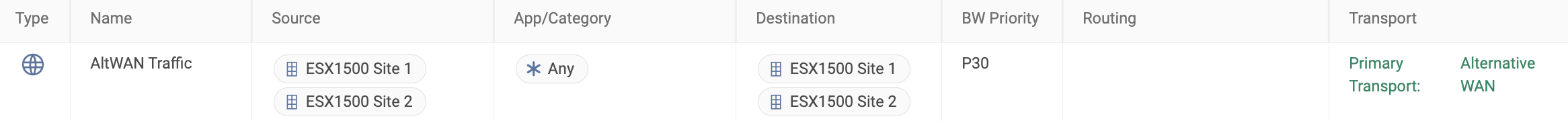

Uma Regra de Rede foi explicitamente configurada para usar a WAN Alternativa. WAN como o Transporte Principal.
Verificar a interface do usuário do Socket mostra que a Alt. O túnel WAN está ativo.
No entanto, o Servidor constantemente redefine a Aplicação TLS quando ele atravessa usando a Alt. WAN.
Neste cenário, é crucial garantir que não existe nenhuma Regra de Rede complexa acima da Alt. Regra WAN, devido à forma como as regras complexas são processadas dentro da Rede. Uma Regra de Rede complexa é aquela que o Socket não pode avaliar diretamente. Portanto, quando uma Regra complexa aparece acima da Alt. Regra WAN, o Socket envia o Tráfego para o PoP para determinar o tratamento de Rede apropriado.
Este Processo pode resultar em um Fluxo assimétrico quando o Tráfego de retorno atravessa a Alt. Link WAN, causando, por fim, que o Servidor redefina a Conexão.
Para obter mais informações sobre a Regra complexa, consulte Explicando Cato TCP Acceleration e Melhores Práticas, sob a Seção "Trabalhando com Regras de Rede Complexas"
Consulte Solução para Falha de Conexão TLS na Alt. Links WAN sobre como resolver este problema.

Recuperação de WAN na Alt. WAN Didn't Occur When the Primary Tunnel Went Down

Por padrão, a recuperação WAN não está habilitada para Alt. WAN. Isso é considerado um recurso limitado, e se você quiser optar por ele, pode enviar seu pedido ao seu representante da Cato.
Consulte Recuperação de Conectividade com Links Alt-WAN para mais Detalhes.

BGP Falha em Estabelecer Conexão

A configuração de Peering BGP foi feita entre o Roteador BGP do Cliente e o Socket sobre a Alt. Link WAN, mas a Conexão BGP falha ao se estabelecer.

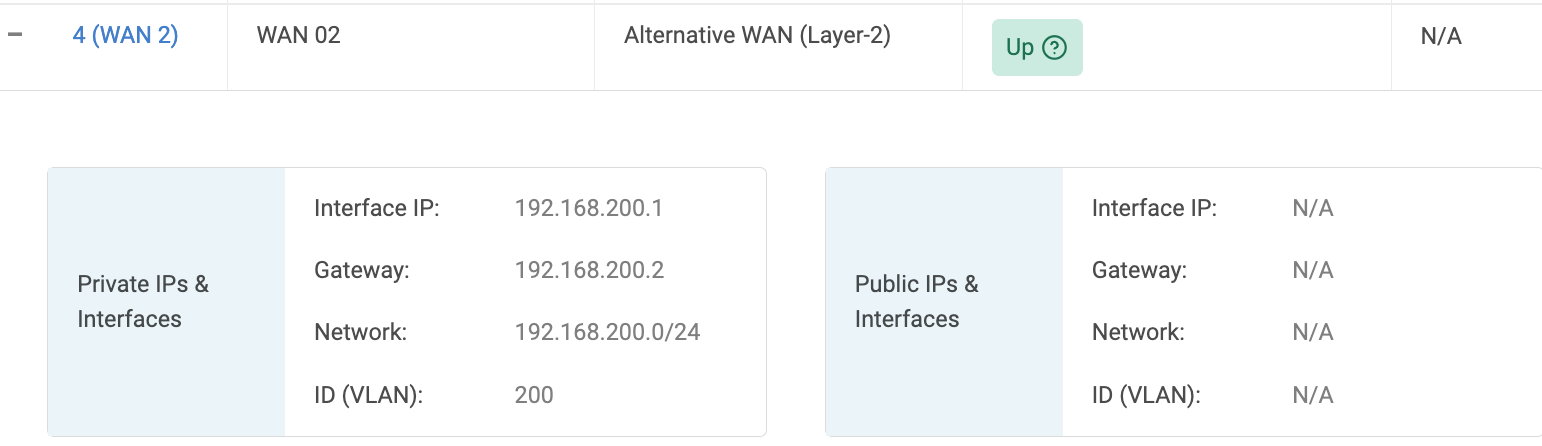

Neste caso, a Alt. A configuração WAN no Socket é a seguinte:
Os logs do Roteador BGP mostram que o Próximo Salto especificado é inválido. Um possível motivo é que o Próximo Salto anunciado na atualização BGP é inacessível via o Par BGP.

%BGP-5-ADJCHANGE: vizinho 192.168.200.1 Ativo
%BGP-3-NOTIFICATION: recebido do vizinho 192.168.200.1 3/8 (Próximo Salto inválido especificado) 4 bytes 0AFD0011

Uma solução potencial é usar o comando next-hop-self na configuração BGP. Este comando instrui o Roteador a se anunciar como o Próximo Salto para rotas, garantindo que as rotas anunciadas tenham um Endereço IP de Próximo Salto acessível para o vizinho BGP receptor.
Consulte Solução para BGP Falha em Estabelecer Conexão para os Detalhes.

Verifique o Desempenho do Socket

Utilização de CPU consistente acima de 90% pode impactar negativamente o desempenho do socket e causar perda de pacotes e túneis não estabelecidos ou desconexões frequentes.

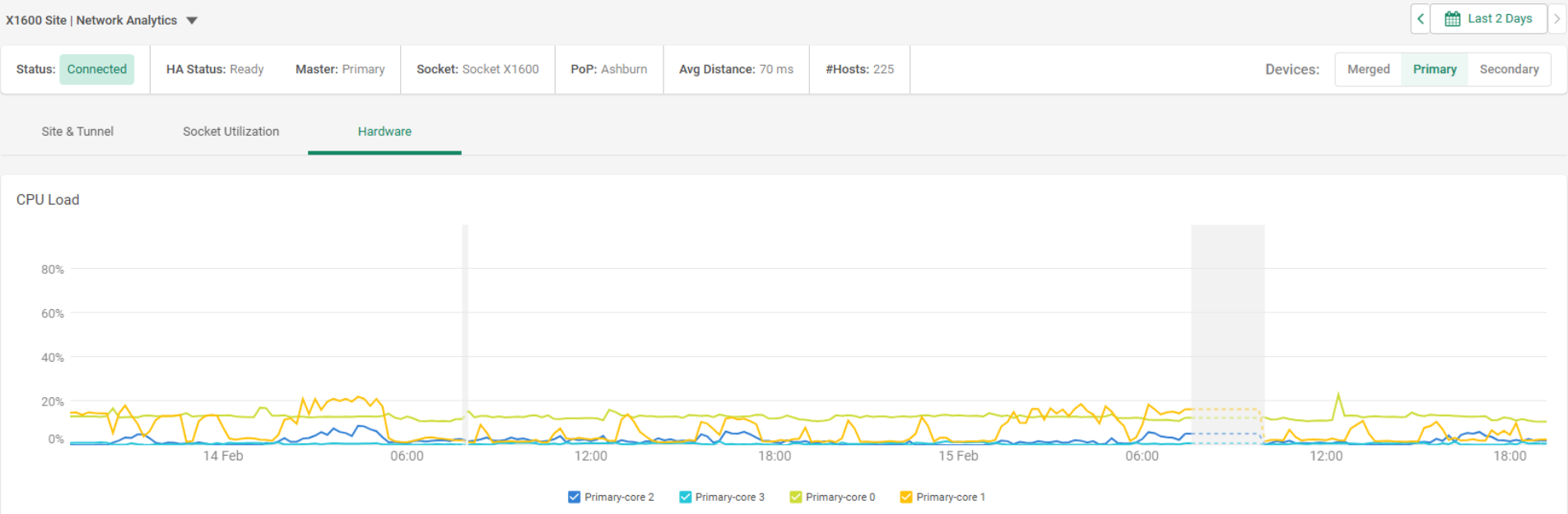

To view historical CPU usage per core browse to Network Analytics and select the Hardware Tab.

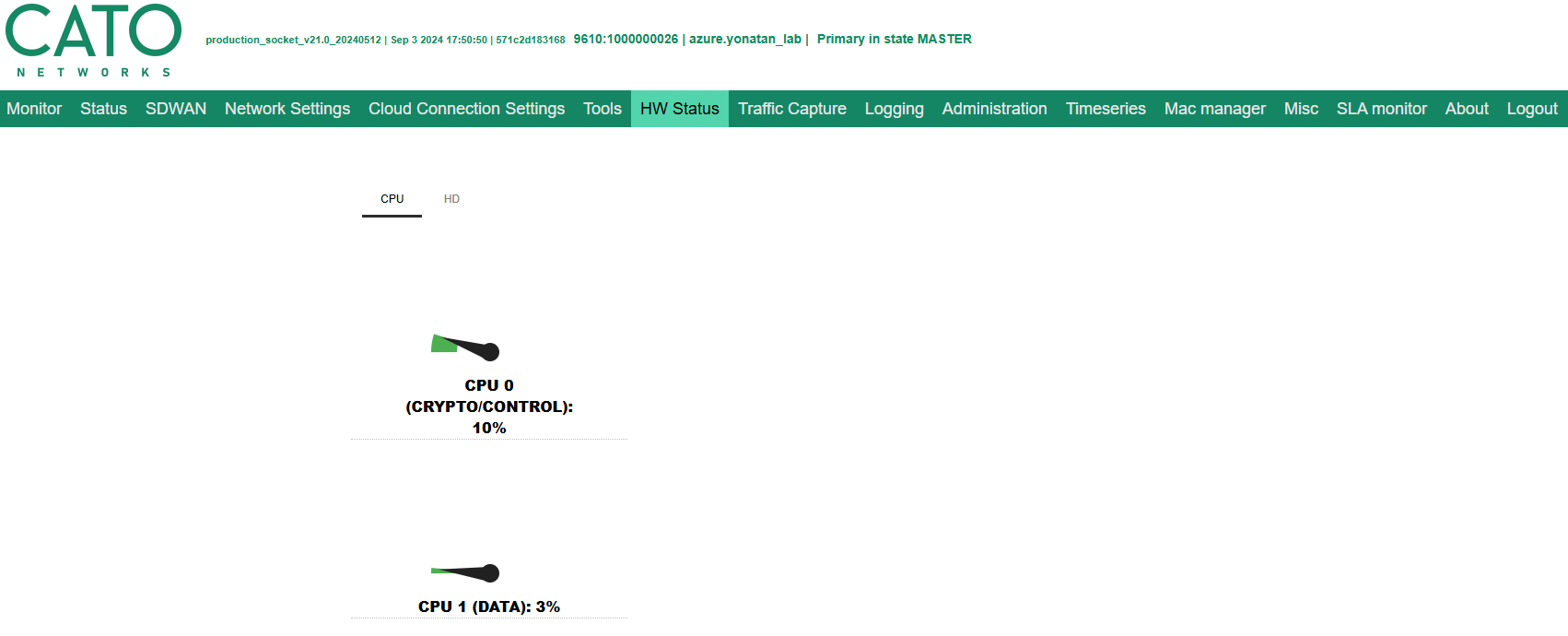

Para Uso de CPU do Socket em tempo real, acesse a Interface Web do Socket e selecione a aba HW Status.
Em caso de deteção de alto uso constante de CPU, contate o Suporte.

Resolvendo Problemas Descobertos

Solução para Falha de Conexão TLS na Alt. Links WAN

Uma Conexão TLS entre dois Sites Cato pode falhar ao usar um Link Fora da Nuvem ou Alt-WAN se uma Regra de Rede simples for colocada abaixo de uma Regra Complexa que envolve Aplicações definidas.
Isso ocorre porque o proxy TCP é aplicado, fazendo o handshake TCP passar pela Nuvem Cato enquanto o pacote de Dados atravessa a Alt. WAN, levando a uma redefinição de Conexão.
A solução é mover a Regra simples Fora da Nuvem ou Alt-WAN acima de quaisquer Regras Complexas ou, alternativamente, desabilitar a Inspeção TLS para evitar a Aplicação do Proxy TCP.
Para detalhes sobre este problema, consulte Falha de Conexão TLS sobre Links Fora da Nuvem ou Alt-WAN

Solução para BGP Falha em Estabelecer Conexão

O Cliente deve garantir que o Próximo Salto para a Rota Padrão seja corretamente configurado em seu Roteador BGP. No Roteador do Cliente, configure a Rota Padrão usando uma das seguintes opções:
1. Use o comando next-hop-self para definir o Próximo Salto como o Endereço IP WAN alternativo do vizinho BGP:
```
vizinhança <Endereço IP WAN Alternativo do Socket> next-hop-self
```
2. Aplique um mapa de rota para definir explicitamente o Próximo Salto para o Endereço IP da interface WAN alternativo do Roteador:
```
mapa-de-rota <nome-do-mapa> permitir 10
   definir ip próximo-salto <Endereço IP da Interface WAN Alternativo do Roteador>
```

Limitações/Notas

Quando Alt. WAN está configurada em um site HA, Alt. O túnel WAN é estabelecido apenas com o Socket Mestre. Portanto, em condições normais, apenas o Socket Mestre estabelecerá a Alt. Túnel WAN com sites remotos.
