Cadernos de Rede XOps - Solução Alternativa de Problemas de WAN

Visão Geral

WAN Alternativa (Alt. WAN) permite que as organizações melhorem sua conectividade de rede, oferecendo soluções flexíveis e resilientes de gerenciamento de tráfego WAN. Suporta dois tipos de configurações: Camada-2 para Sockets na mesma sub-rede e Camada-3 para Sockets em redes diferentes. Para mais detalhes sobre a implantação, consulte Integração-Cato-com-Rede-WAN-Alternativa.

Este artigo aborda problemas comuns com Alt. A WAN fornece passos para solução de problemas para resolvê-los.

Sintomas

Aqui estão alguns sintomas comuns quando Alt. A WAN não está funcionando como esperado:

A conexão Alt. A WAN não consegue se estabelecer
O CMA mostra o site como desconectado, apesar do tráfego fluir através do Alt. WAN
Redefinição da Conexão TLS pelo Servidor ao Usar Alt. WAN
Recuperação de WAN para Alt. WAN falhou quando o túnel principal caiu
A conexão BGP não consegue se estabelecer através do Alt. WAN

Causas Possíveis

Configuração Errada
UDP/20049 está bloqueado entre Alt. Sites WAN
Alta CPU do Socket

Resolução de Problemas

Túneis WAN Alternativos Não se Estabelecem

Revisar Configuração

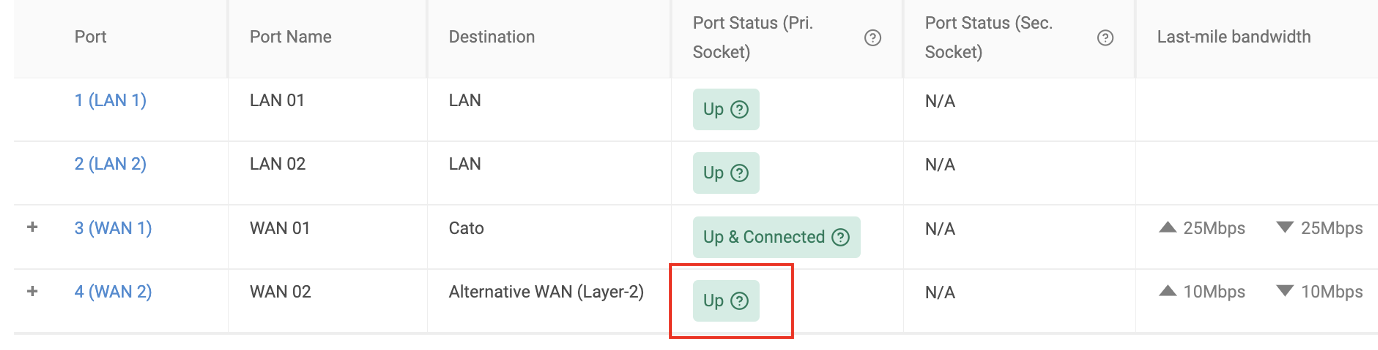

Para garantir a configuração correta, navegue até o Site do Socket onde a WAN Alternativa está ativada. Vá para Rede > Site > Socket e verifique se o Status da Porta da interface WAN Alternativa mostra como UP.
Se o status exibir Desativado, verifique a conexão da porta para confirmar que está conectada propriamente à rede.

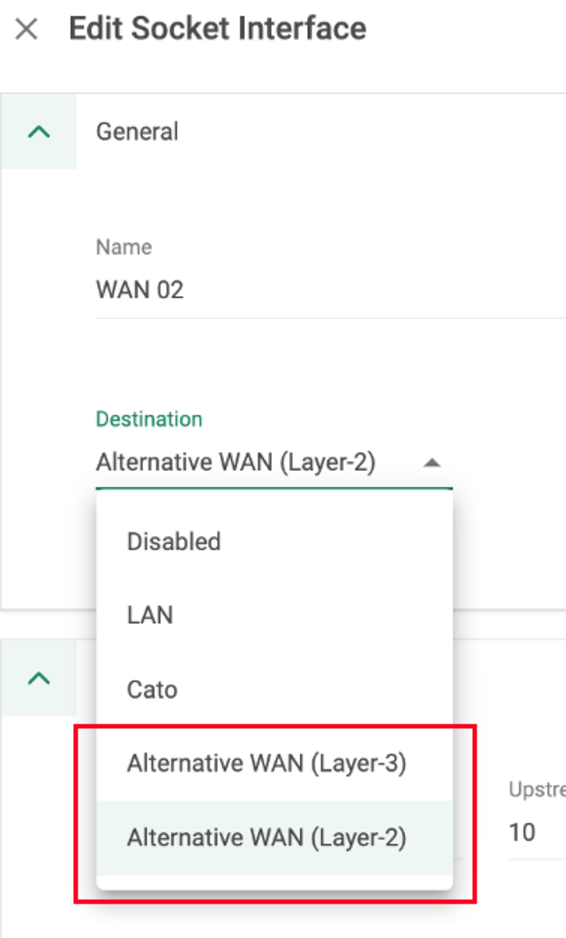

Certifique-se de que a interface está configurada com a opção correta—WAN Alternativa (Camada-2) ou WAN Alternativa (Camada-3).
Em seguida, confirme que os endereços IP e configurações de sub-rede estão configurados corretamente.

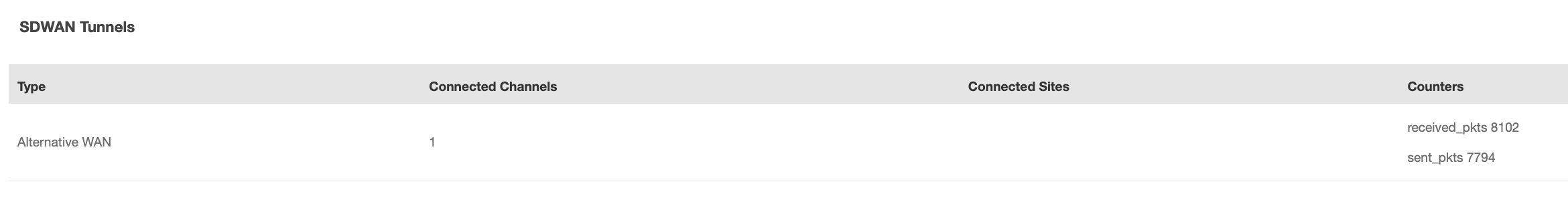

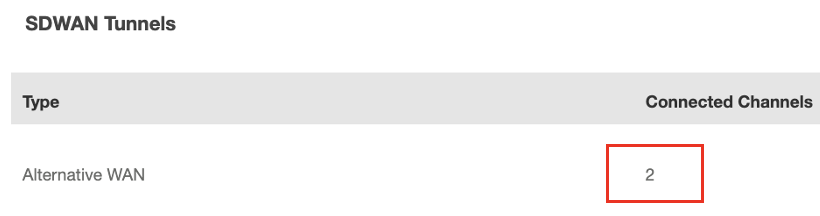

Para confirmar que os túneis de WAN Alternativa estão ativos, acesse o Socket usando o Socket WebUI. Se os túneis de WAN Alternativa estiverem estabelecidos com sucesso, ele mostrará o número de canais conectados em Túneis SDWAN.
.

Certifique-se de que a Porta UDP 20049 Não Está Bloqueada

O túnel de WAN Alternativa é estabelecido sobre UDP/20049.
Acesse o SocketUI de ambos os Sockets e navegue até a aba Captura de Tráfego.

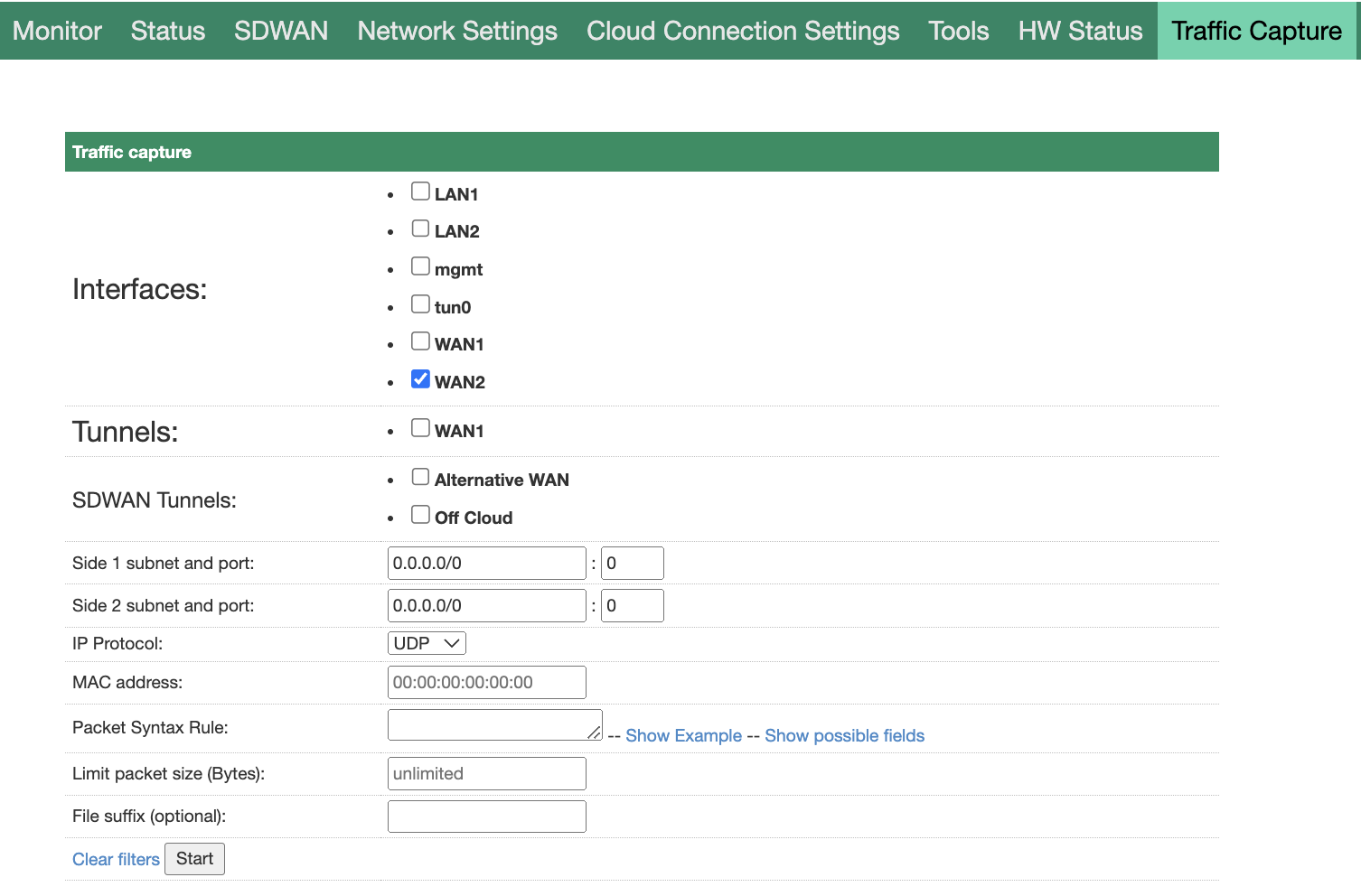

Selecione a interface WAN que a Alt. A WAN está configurada e começa a capturar para o protocolo UDP.

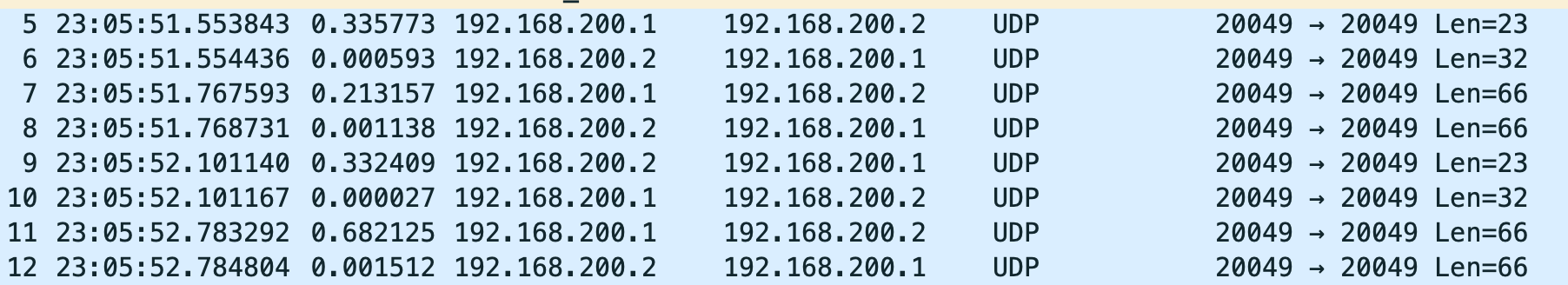

O PCAP deve mostrar tráfego bidirecional na porta UDP 20049. Se você não visualizar fluxo bidirecional, verifique se há dispositivos entre os 2 sites bloqueando UDP/20049.

NOTA: Na configuração de WAN Alternativa Camada 2, o túnel é iniciado usando o IP de WAN Alternativa. Em contraste, com uma configuração de WAN Alternativa Camada 3, o túnel é iniciado usando o IP local da sub-rede nativa. A tabela abaixo destaca as diferenças no fluxo de tráfego entre as configurações de Camada 2 e Camada 3, especificamente focando no IP de origem do túnel.

CAMADA 2

CAMADA 3

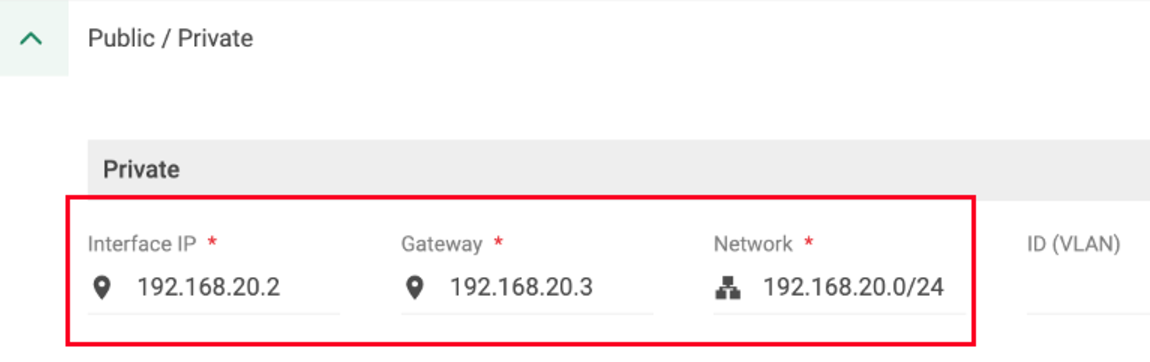

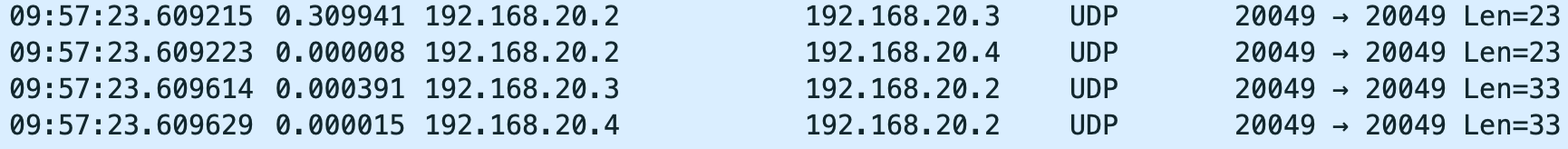

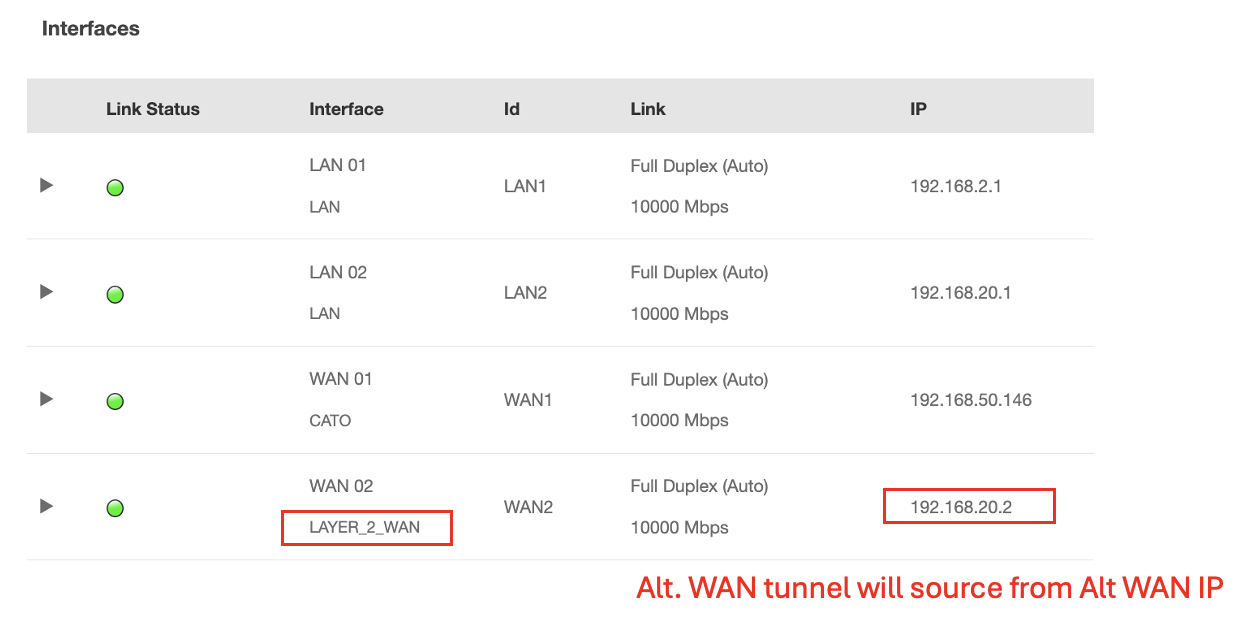

O túnel de WAN Alternativa se originará do IP de WAN Alternativa. Uma captura de pacotes da interface de WAN Alternativa mostra que o túnel foi iniciado a partir do endereço IP 192.168.20.2, estabelecendo conexões com os IPs de WAN Alternativa dos sites remotos: 192.168.20.3 e 192.168.20.4.

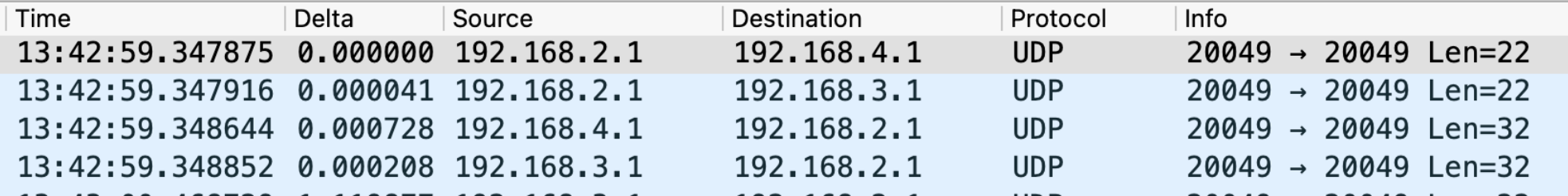

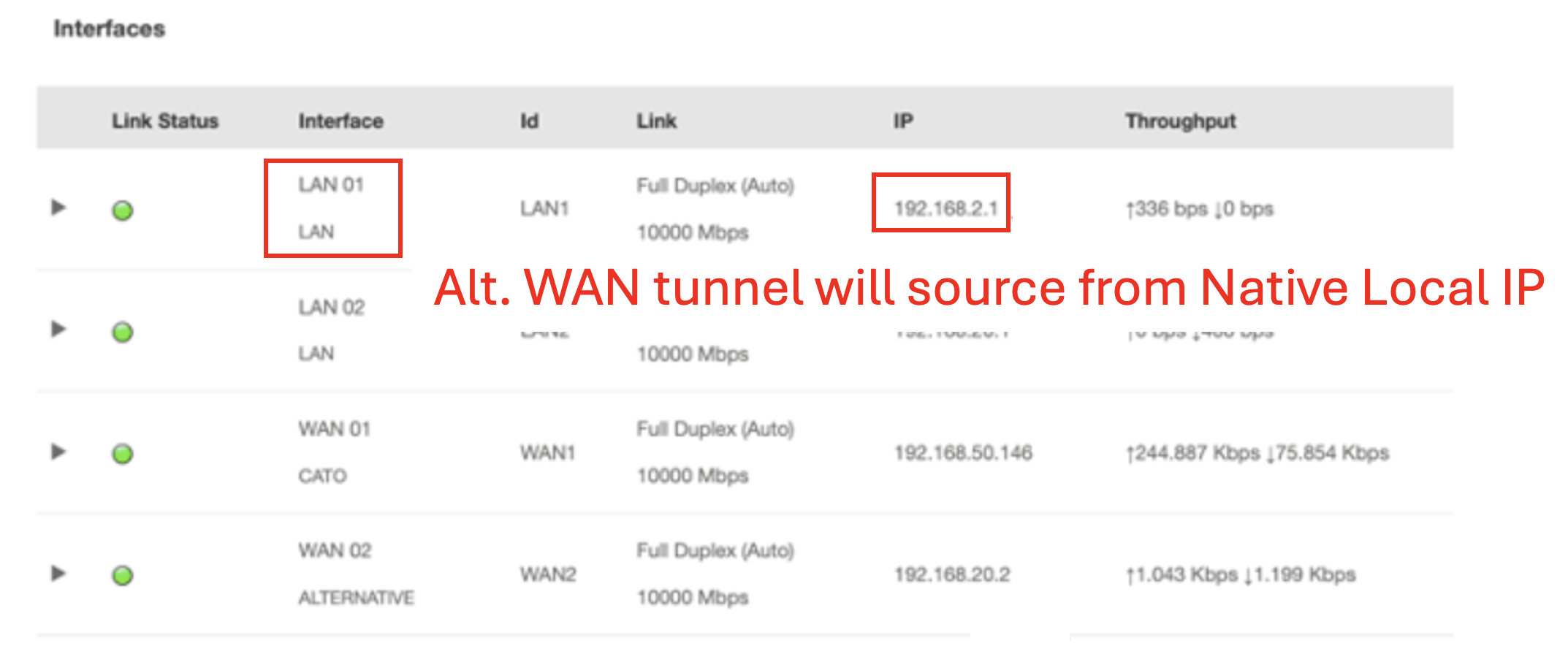

Embora o endereço IP de WAN Alternativa esteja configurado como 192.168.20.2 na UI do Socket, o túnel de WAN Alternativa não se origina deste IP. Uma captura de pacotes da interface de WAN Alternativa mostra que o túnel se origina de 192.168.2.1 e estabelece conexões com os IPs locais nativos dos sites remotos configurados para WAN Alternativa: 192.168.3.1 e 192.168.4.1.

O Site está Desconectado no CMA Apesar do Tráfego Fluir através do Alt. WAN

O site aparece desconectado no CMA porque o túnel para a Cato Cloud está desativado.
O tráfego continua a fluir através do link Alt. A WAN garante operações de rede, mas o CMA registra o site offline porque não pode ser alcançado.
Para restaurar visibilidade no CMA, solucione e restaure a conexão do túnel com a Cato Cloud. Para etapas detalhadas de solução de problemas, consulte Solução de Problemas de Conectividade de Túnel do Socket-Site.

Falha de Conexão TLS em Alt. Links WAN

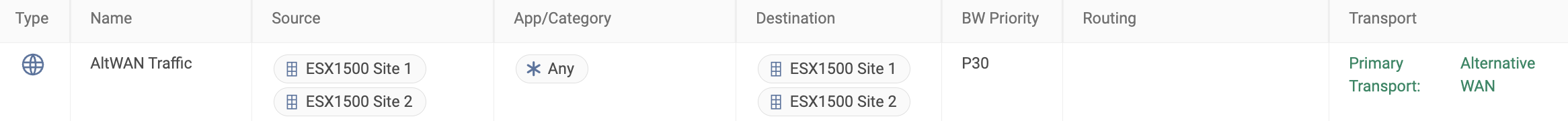

Uma regra de rede foi configurada explicitamente para usar Alt. WAN como transporte primário
Verificando a UI do Socket mostra que o túnel Alt. A WAN está ativa.
No entanto, o servidor constantemente redefine o aplicativo TLS quando ele atravessa usando o Alt. WAN.
Neste cenário, é crucial garantir que não exista uma regra de rede complexa acima da regra Alt. WAN devido à forma como regras complexas são processadas dentro da rede. Uma regra de rede complexa é aquela que o Socket não pode avaliar diretamente. Portanto, quando uma regra complexa aparece acima da regra Alt. A WAN, o Socket envia o tráfego para o PoP para determinar o tratamento de rede apropriado.
Este processo pode resultar em um fluxo assimétrico quando o retorno do tráfego atravessa sobre o link Alt. A WAN, gerando, em última análise, a redefinição da conexão pelo servidor.
Para mais informações sobre a regra complexa, consulte Explicando-a-Aceleração-TCP-da-Cato-e-Melhores-Práticas, na Seção "Trabalhando com Regras Complexas de Rede"
Consulte Solução para Falha de Conexão TLS em Alt. Links WAN sobre como resolver este problema.

Recuperação de WAN para Alt. Recuperação de WAN Não Ocorreu Quando o Túnel Primário Caiu

Por padrão, a recuperação de WAN não está ativada para Alt. WAN. Isso é considerado um recurso limitado, e se você gostaria de optar por ele, você pode enviar sua solicitação ao seu Representante Cato.
Consulte Recuperando-Conectividade-com-Links-WAN-Alt para mais detalhes.

O BGP Falha ao Estabelecer Conexão

O emparelhamento BGP foi configurado entre o roteador BGP do cliente e o Socket pelo link Alt. A WAN, mas a conexão BGP falha ao se estabelecer.

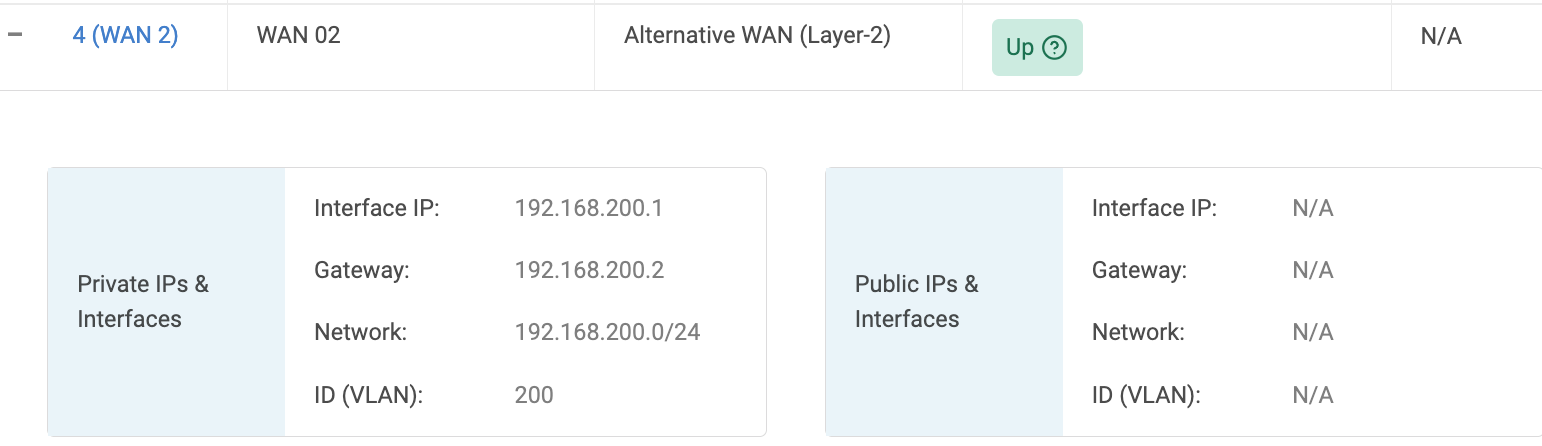

Neste caso, a configuração Alt. A WAN no Socket é a seguinte:
Os registros do roteador BGP mostram que o próximo salto especificado é inválido. Uma possível razão é que o próximo salto anunciado na atualização BGP está inacessível via o peer BGP.

%BGP-5-ADJCHANGE: vizinho 192.168.200.1 Up
%BGP-3-NOTIFICATION: recebido do vizinho 192.168.200.1 3/8 (próximo salto inválido especificado) 4 bytes 0AFD0011

Uma solução potencial é usar o comando next-hop-self na configuração BGP. Este comando instrui o roteador a anunciar-se como o próximo salto para rotas, garantindo que as rotas anunciadas tenham um endereço IP de próximo salto alcançável para o BGP vizinho receptor.
Consulte Solução para BGP Falha ao Estabelecer Conexão para obter detalhes.

Verificar Desempenho da CPU do Socket

A utilização consistente da CPU acima de 90% pode impactar negativamente o desempenho do Socket e causar perda de pacotes e túneis não estabelecidos ou desconexões frequentes.

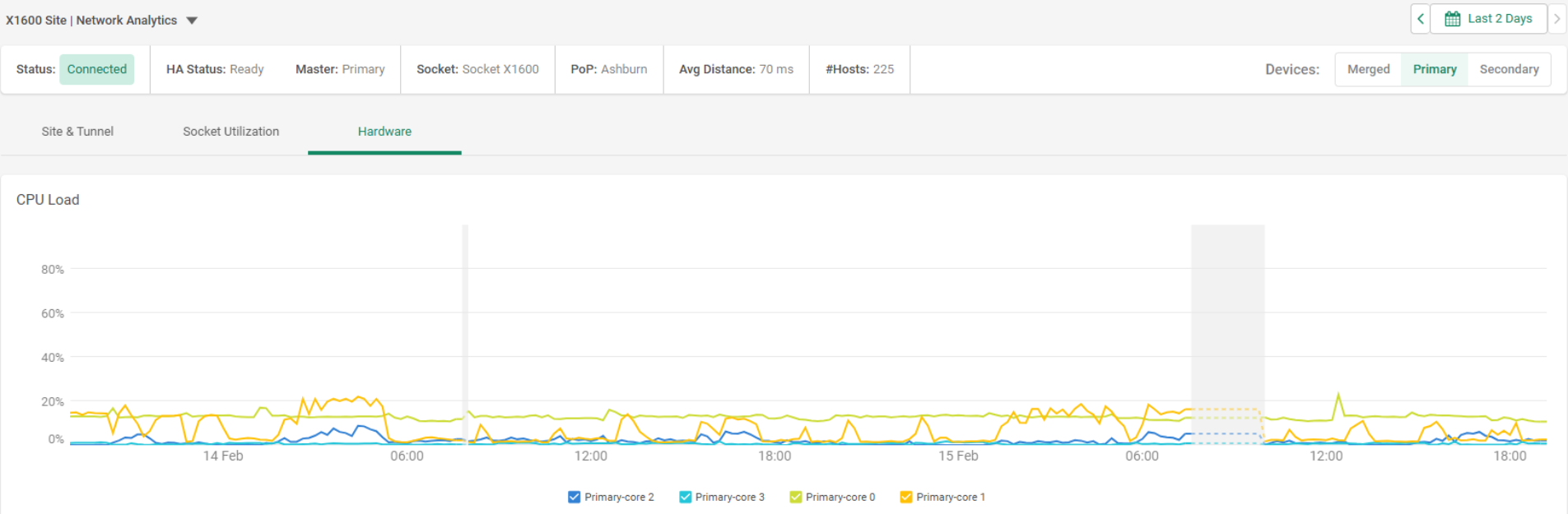

Para ver o uso histórico da CPU por núcleo, navegue até Análise de Redes e selecione a Aba Hardware.

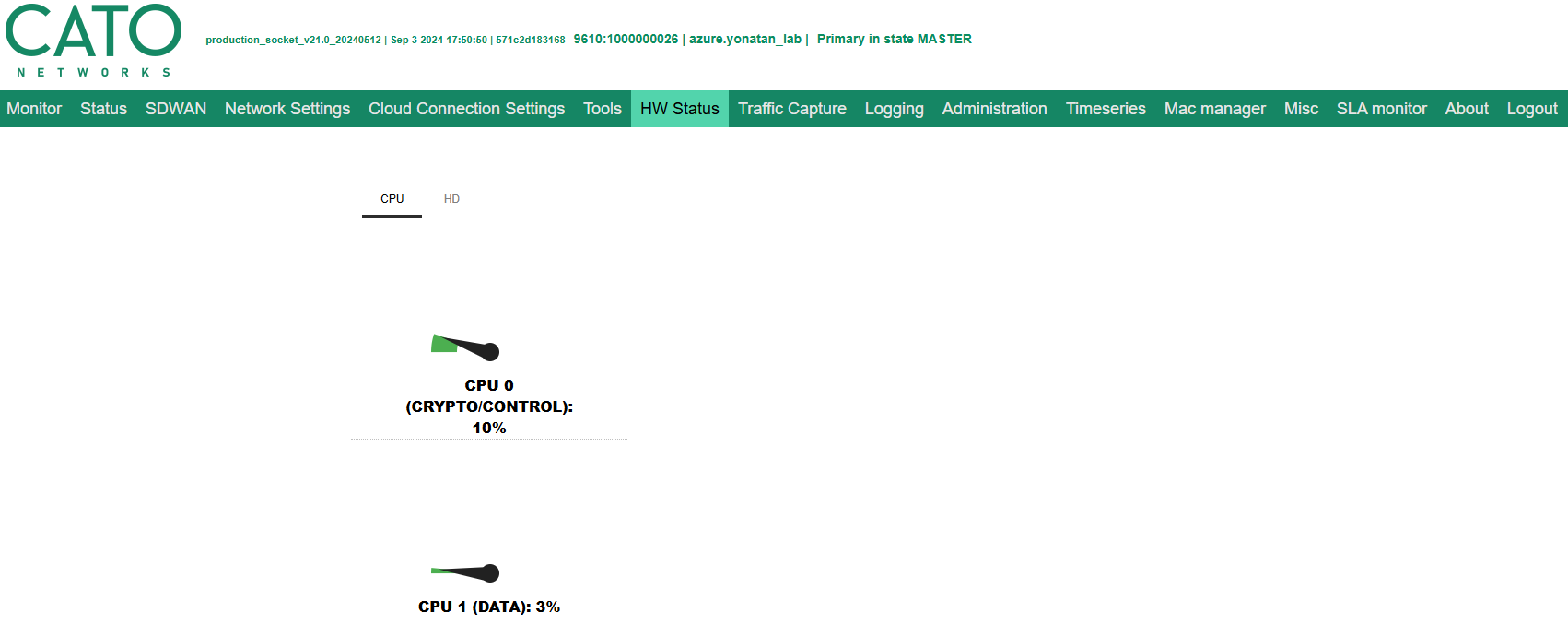

Para Uso de CPU em Tempo Real do Socket, navegue até o Socket WebUI e selecione a aba Status do HW.
Em caso de detecção constante de alta CPU, entre em contato com Suporte.

Resolvendo Problemas Descobertos

Solução para Falha de Conexão TLS em Alt. Links WAN

Uma conexão TLS entre dois sites Cato pode falhar ao usar um link Off-Cloud ou Alt-WAN se uma regra de rede simples for colocada abaixo de uma regra complexa envolvendo aplicações definidas.
Isso ocorre porque o proxy TCP é aplicado, fazendo com que o aperto de mão do TCP passe pela Cato Cloud enquanto o pacote de dados atravessa o Alt. WAN, levando a uma redefinição de conexão.
A solução é mover a regra simples Off-Cloud ou Alt-WAN acima de qualquer regra complexa ou, alternativamente, desativar a inspeção TLS para evitar a aplicação de proxy TCP.
Para detalhes sobre este problema, consulte Falha-de-Conexão-TLS-Sobre-Links-Off-Cloud-ou-Alt-WAN

Solução para BGP Falha ao Estabelecer Conexão

O cliente deve garantir que o próximo salto para a rota padrão esteja configurado corretamente em seu roteador BGP. No roteador do cliente, configure a rota padrão usando uma das seguintes opções:
1. Use o comando next-hop-self para definir o próximo salto como o IP de WAN alternativo do vizinho BGP:
```
vizinho <IP de WAN Alternativo do Socket> next-hop-self
```
2. Use um mapa de rota para definir explicitamente o próximo salto para o IP da interface WAN alternativa do roteador:
```
mapa de rota <nome-mapa> permitir 10
    definir ip próximo salto <IP da Interface WAN Alternativa do Roteador>
```

Limitações/Notas

Quando Alt. A WAN está configurada em um site HA, Alt. O túnel WAN é estabelecido apenas com o Socket Mater. Portanto, em condições normais, apenas o Socket Mater estabelecerá o túnel Alt. A WAN com sites remotos.
