Implantando um vSocket GCP do Marketplace

Este artigo explica como usar o Google Cloud Marketplace para implantar automaticamente um Socket virtual Cato (vSocket) para um site hospedado na GCP.

Para implantar um vSocket GCP usando o Terraform, consulte Configurar um vSocket Cato na GCP Usando Terraform.

Visão geral

Para sites hospedados na GCP, você pode implantar um vSocket em uma máquina virtual GCP (VM) diretamente do Google Cloud Marketplace e estender as vantagens da rede segura e otimizada da Cato no seu ambiente GCP. Isso permite que você se conecte ao Cato Cloud enquanto se beneficia da infraestrutura global da GCP e da conectividade de alto desempenho. Este artigo explica como usar o Google Cloud Marketplace para implantar um vSocket GCP em uma instância padrão n2-standard-4.

Ao implantar um vSocket GCP, cada interface (MGMT, WAN, LAN) é atribuída a uma nuvem privada virtual (VPC) separada. O diagrama a seguir mostra uma topologia exemplo para implantar um vSocket GCP.

Pré-requisitos

Permissões para implantar soluções do Google Cloud Marketplace
Um projeto GCP com faturamento ativado
Uma conta de serviço com as seguintes funções:
- roles/config.agent
- roles/compute.networkAdmin
- roles/compute.admin
- roles/iam.serviceAccountUser
- roles/config.admin
A implantação do vSocket cria três redes VPC separadas. Certifique-se de que as políticas da sua organização permitam a criação de redes VPC e sub-redes.

Tipo de Instância Suportado

n2-standard-4, incluindo até 2Gbps de throughput

Fluxo de Trabalho de Alto Nível

Para implantar um vSocket GCP:

Crie um novo site de vSocket GCP na Aplicação de Gerenciamento Cato (CMA).
Copie o número de série do vSocket (S/N). Você precisa digitar esse número ao implantar o vSocket do Marketplace.
Implante o vSocket do Google Cloud Marketplace.
Verifique se o vSocket está conectado ao Cato Cloud.

Criando o Site de vSocket GCP no CMA

Crie o site no CMA antes de implantar o vSocket na GCP. O número de série gerado para o site é exigido durante a implantação no Marketplace. O IP local para o vSocket deve corresponder ao IP da Rede LAN definido durante a implantação na GCP.

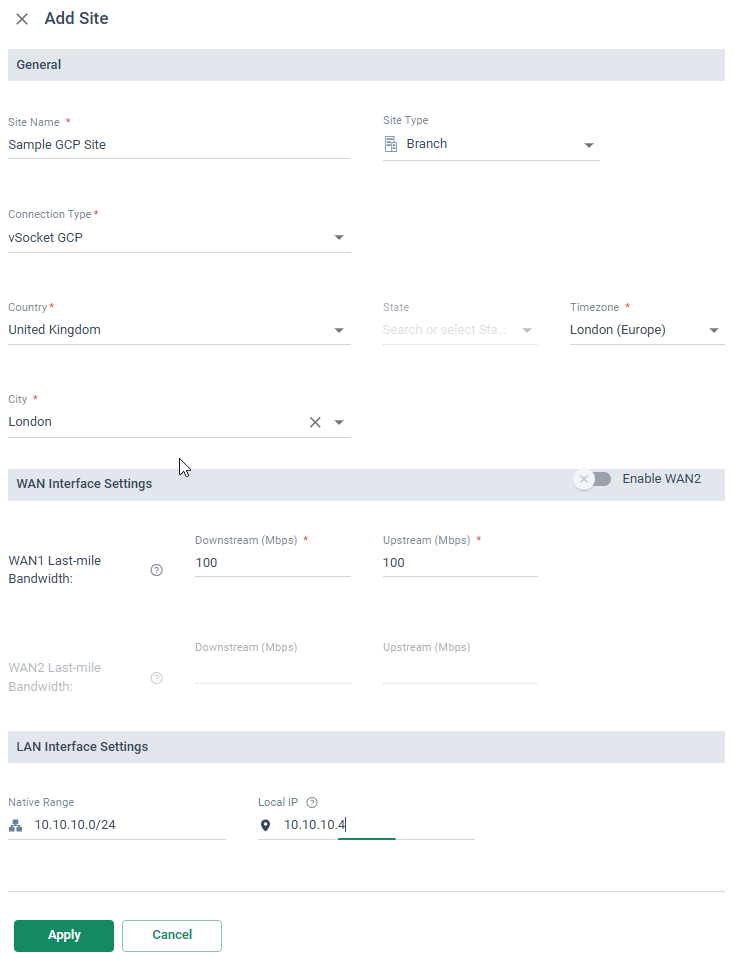

Para criar o site para o vSocket GCP:

Na Aplicação de Gerenciamento Cato, no menu de navegação, selecione Rede > Locais.
Clique em Novo. O painel Adicionar Site é aberto.
Configure as configurações Gerais para o site:
1. Digite o Nome do Site.
2. Selecione o Tipo de Site. Esta opção determina qual ícone é usado para o site na janela Topologia.
3. Em Tipo de Conexão selecione vSocket GCP.
4. Configure o País, Estado, Cidade, e o Fuso Horário para definir o período de tempo da Janela de Manutenção.
Configure as Configurações de Interface WAN, incluindo a largura de banda Recebida e Enviada de acordo com a largura de banda do seu ISP.
Configure as Configurações de Interface LAN, incluindo a Faixa Nativa para o site GCP.
- A Faixa Nativa deve corresponder ao CIDR da Sub-rede LAN que você define na GCP.
- O IP Local deve corresponder ao IP da Rede LAN configurado na GCP.
Clique em Aplicar. O site é adicionado à lista de Locais.

Copiando o Número de Série do vSocket

O CMA gera automaticamente um número de série único para o novo vSocket. Você precisa digitar esse número de série ao implantar o vSocket do Marketplace.

Para copiar o número de série:

No menu de navegação, selecione Rede > Locais, e selecione o site.
No menu de navegação, selecione Configuração do Site > Socket.
Copie o S/N para o vSocket.

Implantando o vSocket GCP do Marketplace

Use a solução Google Cloud Marketplace para criar automaticamente a instância do Compute Engine necessária, redes VPC, sub-redes e endereços IP públicos opcionais para a implantação do vSocket.

Para implantar o vSocket GCP do Marketplace:

No Console do Google Cloud, vá para o Marketplace.
Procure por Socket Virtual Cato Networks e selecione o produto.
Clique em Iniciar.

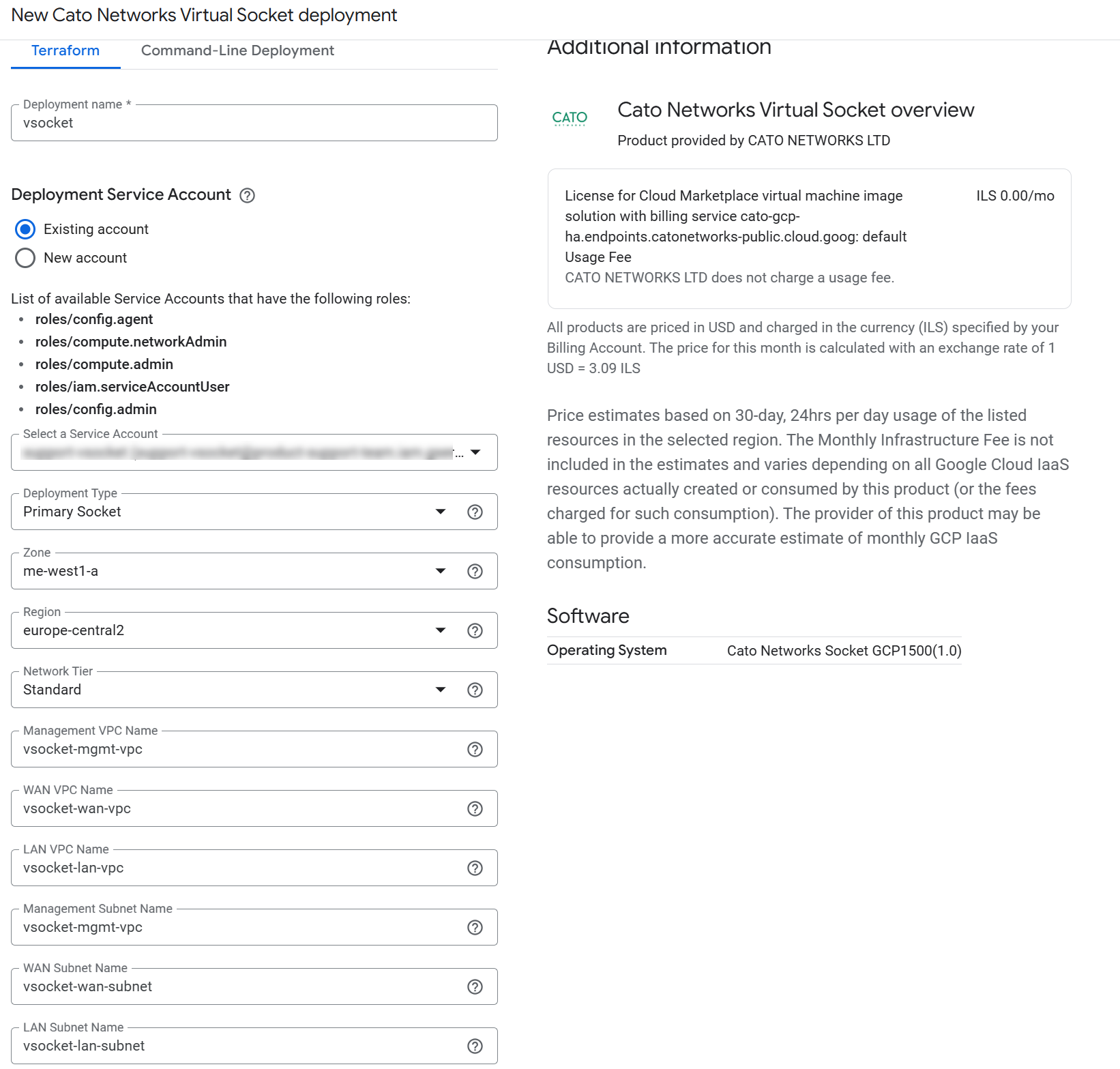

Configure as configurações de implantação:
- Nome de Implantação
- Conta de Serviço de Implantação - Selecione uma conta de serviço existente com as funções necessárias ou crie uma nova. Para mais informações sobre as funções necessárias, veja acima Pré-requisitos.
- Tipo de Implantação2025
- Região e Zona.
- Camada de Rede - Selecione a camada de rede para o tráfego externo associado aos endereços IP públicos do vSocket.
Configure as configurações de VPC e sub-rede. Cada interface (MGMT, WAN, LAN) é implantada em uma rede VPC separada.
- Nome da VPC de Gerenciamento
- Nome da VPC WAN
- Nome da VPC LAN
- Nome da Sub-rede de Gerenciamento
- Nome da Sub-rede WAN
- Nome da Sub-rede LAN
- CIDR da Sub-rede de Gerenciamento
- CIDR da Sub-rede WAN
- CIDR da Sub-rede LAN - Esta sub-rede deve corresponder à Faixa Nativa que você configurou no CMA.
Configure as configurações de IP e VM:
- Nome do IP Público de Gerenciamento
- Nome do IP Público WAN
- Nome da Instância VM
- IP da Rede de Gerenciamento
- IP da Rede WAN
- IP da Rede LAN - Este IP deve corresponder ao IP Local configurado para o site no CMA.
Em ID de Série do Socket Principal digite o número de série que você copiou no CMA. Para mais informações, veja acima Copiando o Número de Série do vSocket.

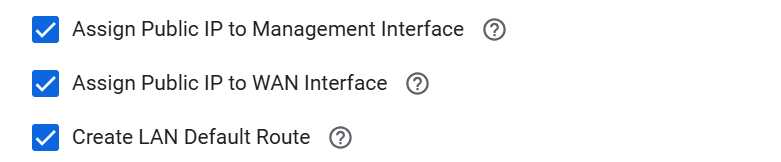

(Opcional) Configure as configurações para opções de IP público e rota padrão LAN:
- Atribuir IP Público à Interface de Gerenciamento
- Atribuir IP Público à Interface WAN
- Selecione Criar Rota Padrão LAN para criar automaticamente uma rota padrão na VPC LAN.
Clique em Implantar.

O processo de implantação cria:
- Três redes VPC
- Três sub-redes
- Um VM de Compute Engine para o vSocket
- Endereços IP públicos opcionais
A implantação pode levar vários minutos para ser concluída.

Verificando a Conexão do vSocket

Após a implantação ser concluída, o vSocket se conecta automaticamente ao Cato Cloud. Verifique o status da conexão no CMA.

Nota: Pode levar vários minutos para o processo de conexão ser concluído.

Para verificar a Conexão do vSocket

Na Aplicação de Gerenciamento Cato, no menu de navegação, selecione Rede > Locais.
Selecione o site do vSocket GCP.
Verifique se o status do Socket mostra como Conectado.
