Como Redefinir um Socket X1500 (Unidade USB)

Este artigo explica como redefinir um Socket X1500 para a imagem de fábrica usando uma unidade USB.

Nota

AVISO! Cato possui dois modelos de hardware Socket certificados para sites x1500 (x1500 e x1500B). Certifique-se de identificar o modelo exato do Socket antes de instalar a imagem no Socket.

Para mais informações sobre os dois modelos de Socket X1500, veja Visão geral da refeitura de imagens dos Sockets Cato.

Identificando o Modelo de Socket X1500

Existem imagens separadas para os modelos de Socket X1500 e X1500B. Certifique-se de que o PSU do painel traseiro do seu Socket corresponda à imagem abaixo.

  • PSU no painel traseiro (X1500)


Se o PSU do seu Socket for diferente da imagem, consulte Como Redefinir um Socket X1500B (Unidade USB). Se você instalar a imagem X1500B em um Socket X1500, pode causar o interrompimento do funcionamento do Socket.

Redefinindo o Socket para a Configuração e Versão Padrão de Fábrica

Esta é uma visão geral dos passos para redefinir um Socket para a imagem de fábrica usando uma unidade USB.

  1. Prepare a imagem - faça o download e descompacte.

  2. Grave a imagem na unidade USB.

  3. Instale a imagem no Socket.

Preparando a Imagem do Socket

  1. Faça o download do arquivo de imagem

    Para mais informações sobre como obter o arquivo de imagem, consulte Arquivos de Imagens de Socket e vSocket.

  2. Descompacte a imagem (veja as instruções abaixo).

    Depois de descompactar a imagem, o arquivo está localizado no seguinte diretório: live

  3. Obtenha uma unidade USB com pelo menos 8GB. Se for necessário formatar a unidade USB, use os formatos exFAT ou FAT32. Ao usar o formato FAT32, a unidade USB não deve ser maior que 32GB.

Gravando a Imagem no Disco USB

Esta seção explica como gravar a imagem do Socket na unidade USB para Windows, macOS e Linux.

Após descompactar a imagem, compare o hash do arquivo da imagem DD descomprimida com o hash do arquivo verificado e correto da Cato. Isso confirma a integridade da imagem do disco antes de escrever o firmware do Socket no disco rígido.

  • Um arquivo com o hash verificado está anexado a este artigo

  • Salve o arquivo no mesmo diretório que a imagem de disco descomprimida

Gravando a Imagem com Windows

  1. Conecte a unidade USB ao seu dispositivo Windows.

  2. Movam ambos os arquivos baixados para o mesmo diretório, por exemplo c:\Cato

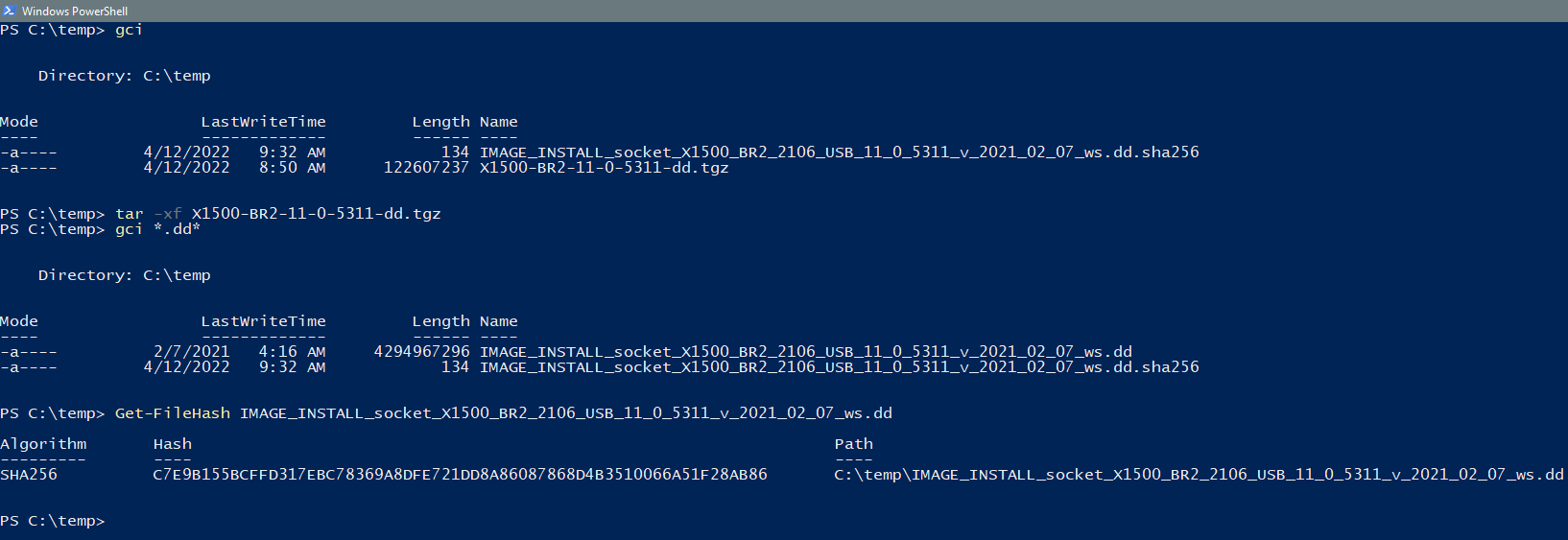

  3. Descompacte a imagem; a partir do Powershell elevado no mesmo diretório que ambos os arquivos, execute tar -xf <archive-filename>


    Nota

    Nota: Softwares comuns de descompressão (como Winzip, 7zip ou Winrar) corromperão a imagem, resultando em um arquivo de aproximadamente 135MB. Extrair o arquivo usando o comando tar do Windows CLI deve resultar em um arquivo com tamanho maior que 1GB.

  4. Certifique-se de colocar o arquivo hash no mesmo diretório que o arquivo de imagem.

  5. Execute o seguinte comando para comparar o hash do arquivo da imagem do Socket:

    (Get-FileHash -Algorithm SHA256 .\IMAGE_INSTALL_socket_X1500_BR2_18960_production_socket_v21.1_20240919_2024_12_12.dd).Hash -eq (gc .\X1500-hash.txt).split()[0]

    O comando retorna True quando os hashes são iguais.

  6. Baixe e instale o software de imagem de disco, como Win32 Disk Imager.

  7. Escreva a imagem na unidade USB. (Você pode precisar mostrar todos os arquivos com *.* para ver o arquivo DD)

Gravando a Imagem com macOS

  1. Conecte a unidade USB.

  2. Abra uma janela de terminal.

  3. Identifique a nova unidade usando o comando diskutil list

  4. Desmonte a unidade identificada usando diskutil unmountDisk <diskN>

    <diskN> é uma variável que você identifica na etapa anterior, este exemplo de saída mostra a unidade como disk0:

    diskutil list
/dev/disk0 (interno, físico)

  5. Descompacte a imagem (duplo clique no arquivo).

  6. Execute o seguinte comando para comparar o hash do arquivo da imagem do Socket:

    shasum -a 256 <nome-do-arquivo>

    Compare a saída deste comando com o hash verificado acima.

  7. Execute o seguinte comando: dd if=./<nome do arquivo> of=/dev/diskN bs=16m

    Por exemplo dd if=./IMAGE_INSTALL_socket_X1500_BR2_18960_production_socket_v21.1_20240919_2024_12_12.dd of=/dev/diskN bs=16m

    AVISO: Certifique-se de escrever a imagem no disco USB e não em seu disco rígido.

Gravando a Imagem com Linux

  1. Conecte o disco USB à sua máquina Linux

  2. Identifique o dispositivo USB: /dev/sdb ou /dev/sdc.

  3. Descompacte a imagem.

  4. Execute o seguinte comando dd if=./<nome do arquivo> of=/dev/sdX

    Por exemplo dd if=./IMAGE_INSTALL_socket_X1500_BR2_18960_production_socket_v21.1_20240919_2024_12_12.dd of=/dev/sdX

    Notas:

    • Para versões suportadas, você pode adicionar status=progress ao comando dd para ver o status da operação de gravação no USB.

    • Certifique-se de escrever a imagem no disco USB e não em seu disco rígido.

Instalando a Imagem no Socket

Após a imagem do Socket ser preparada no disco USB, insira o disco no Socket. Quando o Socket iniciar, ele instalará a imagem e redefinirá para as configurações de fábrica.

Nota

Nota: Se o Socket estiver atualmente mostrado no Aplicativo de Gerenciamento Cato como atribuído a um site, desassocie o Socket do site (veja Gerenciando Sockets). Então, após a nova imagem ser instalada, você pode atribuir o Socket ao site novamente.

  1. Conecte o disco USB à porta USB do Socket.

  2. Reinicie o Socket (desconecte a energia e conecte novamente).

  3. Leva até 5 minutos para gravar a imagem no Socket. Quando concluído, o Socket se desligará automaticamente.

  4. IMPORTANTE! Desconecte o disco USB (caso contrário, a etapa 3 acontecerá novamente).

  5. Ligue o Socket (desconecte a energia e conecte novamente).

  6. O Socket iniciará na versão padrão e na configuração padrão de fábrica.

Verificando a Versão do Socket

Após instalar a imagem do Socket, você pode verificar se o processo foi bem-sucedido utilizando a Interface Web do Socket para verificar a Versão do Socket.

Para mais informações sobre como fazer login na Interface Web do Socket, consulte Acessando a Interface Web do Socket.

Nota

Nota: Se você estiver fazendo login localmente na Interface Web do Socket após a instalação da imagem do Socket, o nome de usuário e a senha de login serão redefinidos para as configurações padrão.

Para verificar a Versão do Socket:

  1. Iniciar sessão na Interface Web do Socket.

    Você pode usar um cabo Ethernet para conectar à porta LAN2 do Socket X1500 ao computador.

  2. Navegue para a página Sobre.

  3. Confirme que a Versão é a mesma que o arquivo de imagem que você baixou acima.

    O exemplo abaixo mostra a versão para um Socket X1500 com a Versão do Socket 17.x:
