Como Reiniciar um Socket X1700 (Disco USB)

Este artigo explica como redefinir um Socket X1700 para a imagem de fábrica usando um disco USB.

Nota

AVISO! A Cato possui dois modelos de hardware de Socket certificados para sites X1700 (X1700 e X1700B). Certifique-se de identificar o modelo exato do Socket antes de instalar a imagem no Socket.

Para mais informações sobre os dois modelos de Socket X1700, consulte Visão geral da Reimplantação de Sockets Cato.

Identificando a Porta USB no Socket X1700

O Socket X1700 possui duas portas USB no painel frontal, use a porta USB2 no Socket X1700 para instalar uma imagem. Esta é a porta que você pode usar para reimplantar o Socket X1700 com um disco USB.

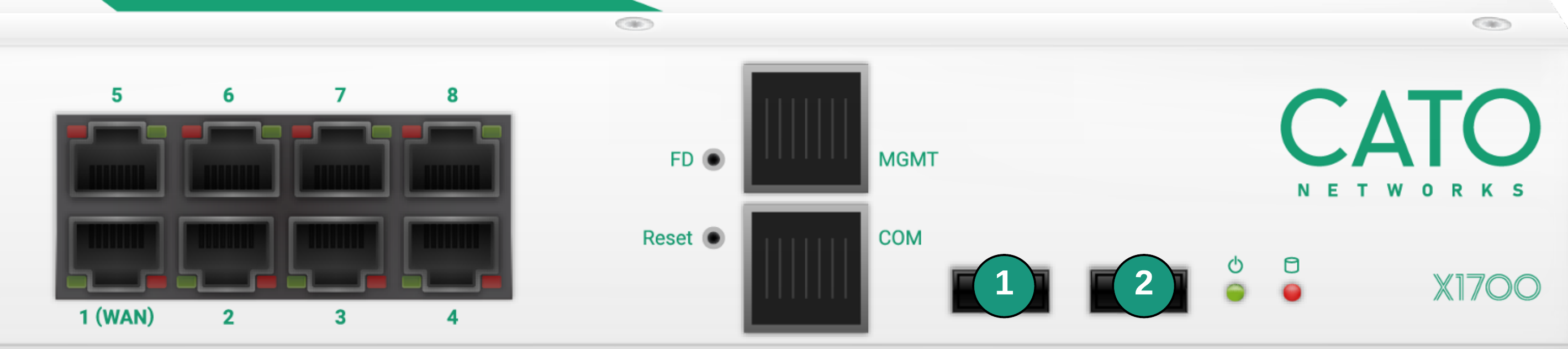

  1. Porta USB1 - Não use para reimplantar o Socket X1700

  2. USB2 port - You can use USB 2.0 flash drives to reimage the X1700 Socket with the USB2 port (Using a USB 3.0 flash drive will cause issues during the installation process)

Redefinindo o Socket para a Configuração e Versão Padrão de Fábrica



Esta é uma visão geral dos passos para redefinir um Socket para a imagem de fábrica usando um disco USB.

  1. Prepare a imagem - baixe e descompacte-a.

  2. Grave a imagem no disco USB.

  3. Instale a imagem no Socket.

Redefinindo o Socket com Módulos Adicionais

Para Sockets X1700 e X1700B com módulos adicionais, você deve remover os módulos durante todo o processo de reimplantação.

Após o Socket iniciar com sucesso, reinsira o módulo adicional no Socket.

Preparando a Imagem do Socket

  1. Baixe o arquivo de imagem

    Para mais informações sobre como obter o arquivo de imagem, consulte Arquivos de Imagem de Socket e vSocket.

  2. Descompacte a imagem (veja as instruções abaixo).

  3. Obtenha um disco USB com pelo menos 8GB. Se for necessário formatar o disco USB, use o formato exFAT ou FAT32. Ao usar o formato FAT32, o disco USB não deve ser maior que 32GB.

Gravando a Imagem no Disco USB

Esta seção explica como gravar a imagem do Socket no disco USB para Windows, macOS e Linux.

Após descompactar a imagem, compare o hash do arquivo de imagem DD descompactado com o hash de arquivo verificado e correto da Cato. Isso confirma a integridade da imagem do disco antes de gravar o firmware do Socket no disco rígido.

  • Um arquivo com o hash verificado está anexado a este artigo

  • Salve o arquivo no mesmo diretório que a imagem de disco descompactada

Nota

IMPORTANTE: Você deve usar a porta USB2 para instalar a imagem no Socket X1700. Você não pode instalar a imagem com a porta USB1.

Gravando a Imagem com Windows

  1. Conecte o disco USB ao seu dispositivo Windows.

  2. Mova os arquivos de imagem e hash baixados para o mesmo diretório, por exemplo c:\Cato

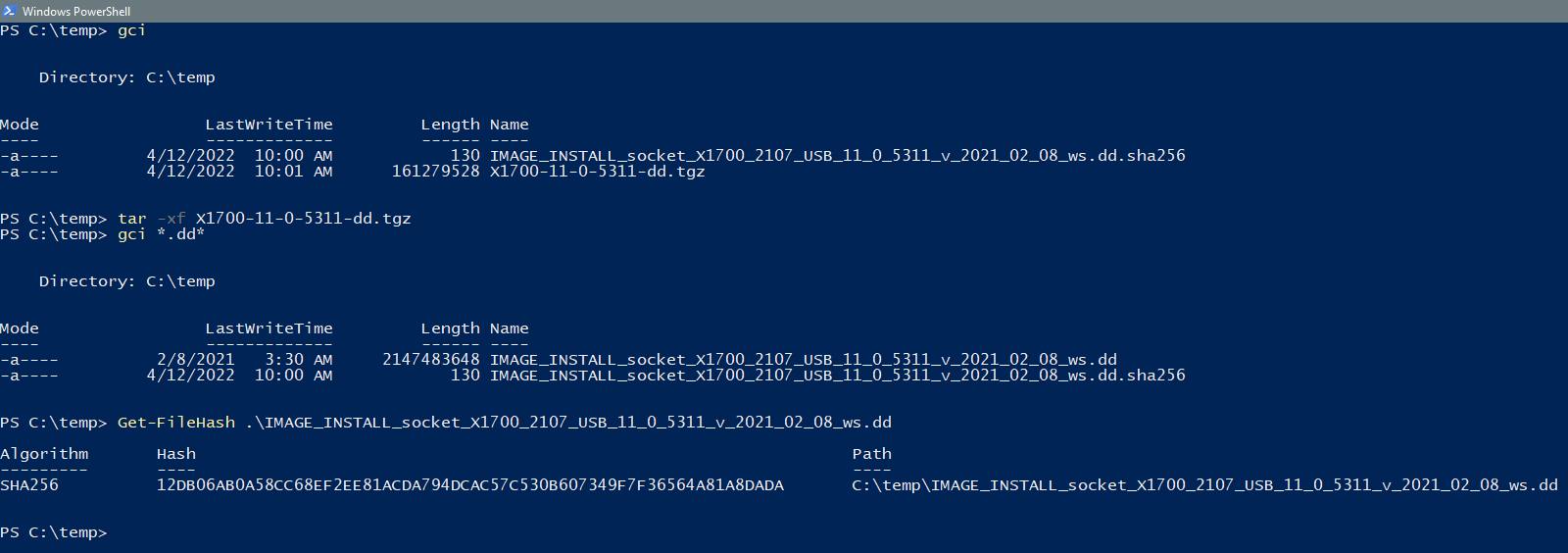

  3. Descompacte a imagem, a partir do Powershell elevado no mesmo diretório que ambos os arquivos, execute tar -xf <archive-filename>x1700_untar_image.png

    Nota: Softwares comuns de descompressão (como Winzip, 7zip ou Winrar) vão corromper a imagem, resultando em um arquivo de aproximadamente 135MB. Extrair o arquivo usando o comando tar do Windows CLI deve resultar em um arquivo de mais de 1GB.

  4. Certifique-se de colocar o arquivo hash no mesmo diretório que o arquivo de imagem.

  5. Execute o comando a seguir para comparar o hash do arquivo de imagem do Socket:

    (Get-FileHash -Algorithm SHA256 .\IMAGE_INSTALL_socket_X1700_18960_production_socket_v21.1_20240919_2024_12_12.dd).Hash -eq (gc .\X1700-hash.txt).split()[0]

    O comando retornará Verdadeiro quando os hashes forem os mesmos.

  6. Baixe e instale um software de imagem de disco, como Win32 Disk Imager.

  7. Escreva a imagem no disco USB. (Você pode precisar mostrar todos os arquivos com *.* para ver o arquivo DD)

Gravando a Imagem com macOS

  1. Conecte o disco USB.

  2. Abra uma janela de terminal.

  3. Identifique o novo disco usando o comando diskutil list

  4. Desmonte o disco identificado usando diskutil unmountDisk <diskN>

  5. Descompacte a imagem (clique duas vezes no arquivo).

  6. Execute o seguinte comando para comparar o hash do Arquivo da imagem do Socket:

    shasum -a 256 <archive-filename>

    Compare a saída deste comando com o hash verificado acima.

  7. Execute o seguinte comando para gravar o Arquivo da imagem no USB:

    dd if=./IMAGE_INSTALL_socket_X1700_18960_production_socket_v21.1_20240919_2024_12_12.dd of=/dev/diskN bs=16m

    Notas:

    • Para versões suportadas, você pode adicionar status=progress ao comando dd para ver o status da operação de gravação no USB.

    • Certifique-se de gravar a imagem no disco USB, não em seu disco rígido.

Gravando a Imagem com Linux

  1. Conecte o drive USB à sua máquina Linux

  2. Identifique qual dispositivo é o seu USB /dev/sdb ou /dev/sdc

  3. Descompacte a imagem.

  4. Execute o seguinte comando para gravar o Arquivo da imagem no USB

    dd if=./IMAGE_INSTALL_socket_X1700_18960_production_socket_v21.1_20240919_2024_12_12.dd of=/dev/sdX

    Notas:

    • Para versões suportadas, você pode adicionar status=progress ao comando dd para ver o status da operação de gravação no USB.

    • Certifique-se de gravar a imagem no disco USB, não em seu disco rígido.

Instalando a Imagem no Socket X1700

Após a imagem do Socket ser preparada no drive USB, insira o drive no Socket. Quando o Socket inicia, ele instala a imagem e redefine para as configurações de fábrica padrão.

Nota

Nota: Se o Socket está atualmente exibido na Aplicativo de Gerenciamento Cato como atribuído a um site, desatribua o Socket do site (veja Managing Sockets). Então, após a instalação da nova imagem, você pode atribuir o Socket ao site novamente.

Para instalar a imagem em um Socket X1700:

  1. Desligue o Socket X1700.

  2. Para Sockets com módulos adicionais, remova todo o Módulo do Socket.

  3. Insira o drive flash USB que você preparou na seção 2 na porta USB2.

  4. Ligue o Socket X1700.

  5. A instalação inicia ao ligar o X1700, deve durar cerca de 1,5-2 minutos dependendo da velocidade do drive flash USB.

  6. Após a instalação ser concluída, o X1700 desligará automaticamente. Então, quando o Socket desliga, a nova imagem está instalada no Socket.

  7. Remova o drive flash USB do Socket.

  8. IMPORTANTE! Desconecte o cabo de alimentação e reconecte-o para ligar o Socket.

  9. Para Sockets com módulos adicionais, reinsira o Módulo no Socket.

Verificando a Versão do Socket

Após instalar a imagem do Socket, você pode verificar se o processo foi bem-sucedido usando a Interface Web do Socket para verificar a versão do Socket.

Para mais informações sobre como acessar a Interface Web do Socket, consulte Accessing the Socket WebUI.

Nota: Se você estiver fazendo login na Interface Web do Socket localmente após instalar a imagem do Socket, o nome de usuário e senha de login serão redefinidos para as configurações padrão.

Para verificar a versão do Socket:

  1. Faça login na Interface Web do Socket.

    Você pode usar um cabo Ethernet para conectar a porta 8 do Socket X1700 ao computador.

  2. Navegue para a página Sobre.

  3. Confirme que a Versão é a mesma que o Arquivo da imagem baixado acima.
