Clientes podem usar Sockets da Cato para integrar completamente as redes MPLS existentes com Cato. Os Sockets fornecem capacidades de redes avançadas para gerenciar o tráfego WAN entre seus sites através do Cato Cloud e da rede MPLS.
O Socket envia o tráfego WAN Alternativo para o Roteador PE (Provider Edge) MPLS, que então encaminha o tráfego através do núcleo MPLS para o destino. O provedor MPLS é responsável por transferir os dados e permitir uma conexão direta entre os nós da rede.

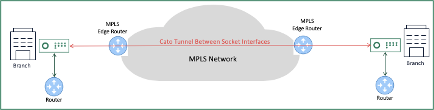

O diagrama a seguir mostra um exemplo de implantação site-a-site de dois Sockets da Cato conectados através de uma rede MPLS:
Nota
Nota: O Alt. O túnel WAN usa a porta UDP 20049 para enviar o tráfego.
Quando você integra Alt. Tráfego WAN em um site com um Socket da Cato, você deve aplicar as seguintes configurações:
-
Configure a interface WAN do Socket para gerenciar apenas o tráfego Alt. Tráfego WAN. Quando você configura o Alt. Interface WAN, a interface é usada apenas para o transporte Alt. Transporte WAN.
-
Criar ou editar regras de rede para gerenciar o tráfego via o Alt. Link WAN.
Cato distingue entre dois tipos de Alt. Redes WAN, Sockets nas mesmas (Camada-2) ou diferentes (Camada-3) sub-redes. Use o Aplicativo de Gerenciamento da Cato para selecionar a Rede Alt. Rede WAN e link destino para o Socket. A única diferença entre as opções Alt. Opções WAN Camada-2 e Alt. Opções WAN Camada-3, é o endereço IP de origem que o Socket usa para transporte.
WAN Alternativa (Camada-2)
Quando você precisa que os sites do Socket estejam na mesma sub-rede de rede, defina o destino do link para WAN Alternativa (Camada-2). O Socket usa o endereço IP de origem e o endereço IP do Gateway no Alt. Configurações do link WAN para rotear o tráfego para o destino.
Sockets em Alta Disponibilidade Conectados ao Alt. Rede WAN
No modo HA do Socket, tanto os Sockets principais quanto os secundários utilizam um único endereço MAC lógico. O endereço MAC lógico é definido por um valor fixo seguido pelo Alt. ID da Interface de Rede WAN.
Use os seguintes requisitos para Sockets HA em Alt. Configuração WAN:
1. Tanto os Sockets principais quanto os secundários no mesmo site devem ser conectados com as mesmas interfaces de rede ao Alt. Rede WAN
2. Os Sockets HA em diferentes sites devem ser conectados ao Alt. Rede WAN, usando diferentes interfaces de rede
Por exemplo:
-
No site1: os Sockets principal e secundário estão conectados à interface de rede #2 (endereço MAC AA-BB-CC-DD-EE-02)
-
No site2: os Sockets principal e secundário estão conectados à interface de rede #3 (endereço MAC AA-BB-CC-DD-EE-03)
Nota
Nota: o número de sites HA que podem ser conectados à mesma rede MPLS é limitado ao número de interfaces de rede no Socket.
Caso queira alterar este comportamento, entre em contato com o suporte ao cliente.
WAN Alternativa (A lt. Camada-3 WAN)
Quando você precisa fornecer Conectividade WAN para Sockets que estão em redes diferentes, use a opção de destino WAN Alternativa (Alt. Camada-3 WAN) para o link. O Socket usa o Endereço IP do Gateway da Faixa Nativa LAN 01 (Rede > Sites > {Nome do Site} > Configuração do Site > Redes) como o Endereço IP de origem para rotear o Tráfego para o Destino.

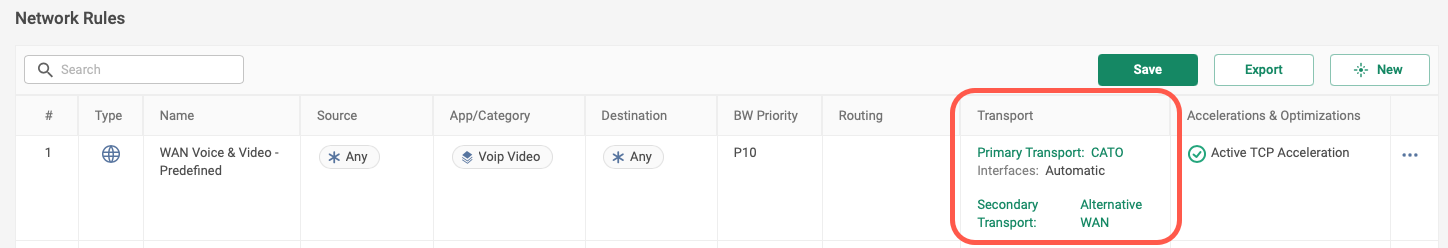

Após configurar o Socket para o Alt. Tráfego WAN, crie regras de rede para designar os tipos de tráfego que usam este link. O exemplo a seguir mostra uma regra de rede que fornece Alt. Redundância WAN para tráfego de vídeo VoIP WAN. Se o Cato Cloud não estiver disponível, então o tráfego recai para a rede MPLS sobre o Alt. Link WAN.
Esta regra de rede WAN é apenas para a categoria de vídeo VoIP e é de qualquer origem para qualquer destino. Configurar as opções de Transporte para definir o comportamento de fallback: a opção de transporte primária é o Cato Cloud e a secundária é o Alt. Link WAN.
O Socket Cato oferece suporte total ao envio de tráfego WAN pelo Alt. Links WAN para um site. Vamos dar uma olhada mais profunda em como os Sockets enviam Alt. Tráfego WAN.
Quando um Socket se conecta à rede privada MPLS, cria um túnel criptografado baseado em UDP para transferir os dados entre os Sockets. Em seguida, o roteador de borda MPLS identifica a conexão do Socket e adiciona o endereço IP do Socket à sua tabela de roteamento, usando os VRFs (Virtual Routing and Forwarding).
O Socket encapsula o tráfego adicionando cabeçalhos proprietários aos pacotes. Esses cabeçalhos ajudam a medir as métricas de qualidade para o tráfego e contêm os endereços IP de origem e destino do Socket. Esses cabeçalhos são sondas integradas que monitoram a capacidade de acesso e a qualidade do link (perda de pacotes, latência e variação).
Para situações em que você está implantando um novo Socket em um site e outros sites na sua rede não estão provisionados com Sockets, o novo Socket não pode se comunicar com os outros sites. O recurso de Implantação Gradual do Socket permite que o novo Socket envie tráfego WAN desconhecido pela rede MPLS.
Quando esse recurso é ativado, o Socket entra no modo de implantação e assume que qualquer espaço de rede RFC1918 (que não faça explicitamente parte de um site Cato) existe no Alt. Espaço de rede WAN. Quando pacotes com endereços IP de destino privado desconhecidos chegam ao link LAN1 do Socket, o Socket envia esses pacotes pelo Alt. Link WAN. Os pacotes chegam ao roteador de borda MPLS, que então encaminha o tráfego pela rede MPLS em direção ao destino.
Para habilitar a Implantação Gradual do Socket para um site na sua conta, contate o Suporte da Cato.
O Aplicativo de Gerenciamento Cato oferece múltiplas capacidades analíticas para monitorar e analisar o Alt. Tráfego WAN no seu site.
A janela de análises em tempo real mostra as estatísticas de transporte e QoS. Selecione o Alt. Transporte WAN para ver as estatísticas em tempo real do Alt. Link WAN no seu site. Para saber mais sobre análises em tempo real, veja Analisando Dados para um Site em Tempo Real.
A janela do Analisador de Prioridade permite que você analise os dados de QoS e PBR. Ele fornece uma melhor visibilidade do uso de largura de banda sobre os diferentes links de rede, incluindo o Alt. Somente WAN. Para saber mais sobre o analisador de prioridade, veja Analisando QoS e Gerenciamento de Largura de Banda para um Site.
