A Interface Web do Socket possui ferramentas de rede nas abas Ferramentas e Status de Hardware que você pode usar para solucionar problemas dos links do Socket, incluindo:
-
Ping
-
Rastreamento de rota
-
Teste de Velocidade
-
iPerf
-
Uso da CPU
Para mais informações sobre a Interface Web do Socket, veja Accessing the Socket WebUI.
Administradores com permissões de editor podem iniciar sessão automaticamente na Interface Web do Socket a partir do Aplicativo de Gerenciamento Cato.

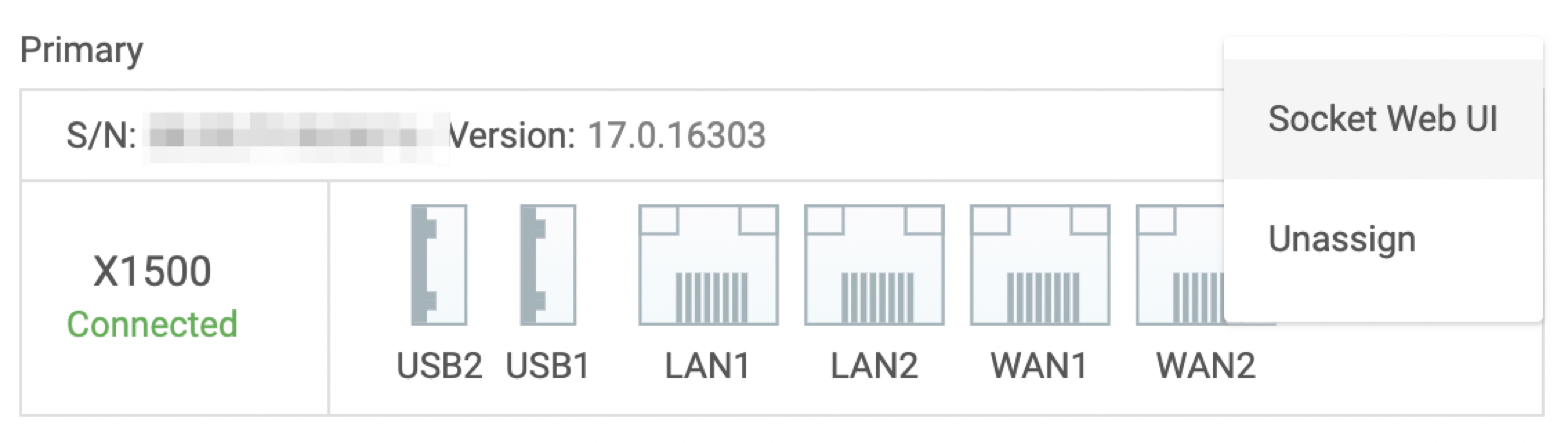

Para iniciar sessão na Interface Web do Socket a partir do Aplicativo de Gerenciamento Cato:
-
No menu de navegação, clique em Rede > Sites e selecione o site.
-
No menu de navegação, clique em Configurações do Site > Socket.
-
No menu de Ações do socket, selecione Interface Web do Socket.
O navegador abre uma nova guia e inicia sessão na Interface Web do Socket.
A Interface Web do Socket desconecta automaticamente quando a janela fica inativa por mais de 10 minutos.
Após iniciar sessão na Interface Web do Socket, selecione uma das ferramentas de rede na aba Ferramentas.
Nota
Nota: O recurso Forçar Recuperação via Ignorar Internet pode impactar o serviço para o Socket, use com cautela.

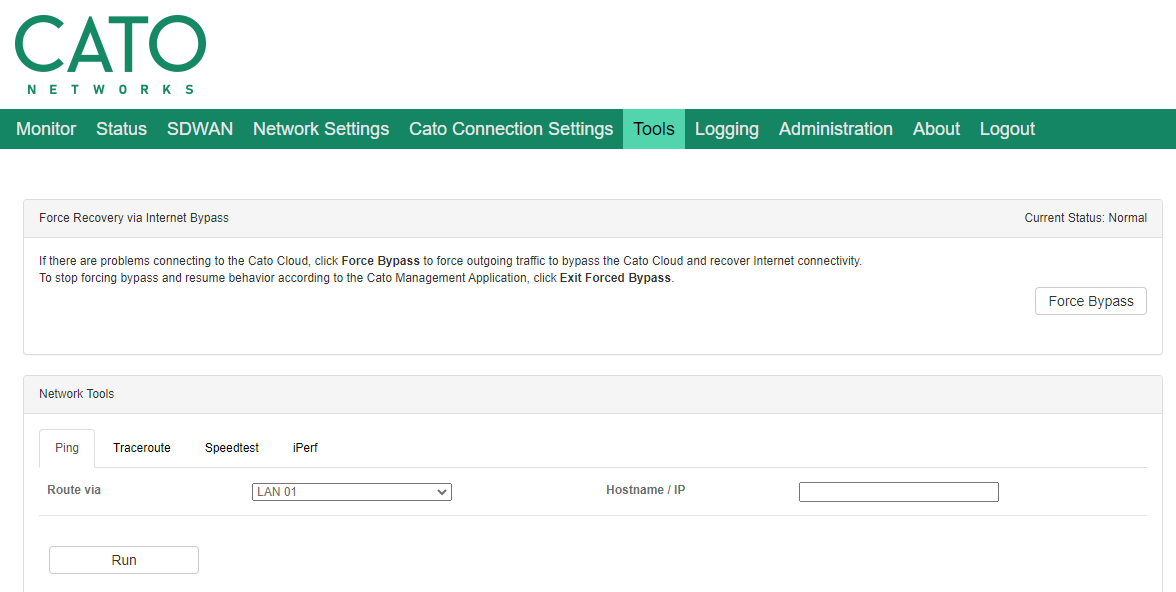

Para mostrar as ferramentas de rede:
-
Na barra de menu, clique em Ferramentas. A Interface Web do Socket mostra a seção Ferramentas de Rede.
Escolha o link do Socket e insira o nome do host ou endereço IP que você está pingando.
Estes são os tipos de links do Socket que você pode usar como interface de saída:
-
LAN - Os pacotes são enviados usando a rede LAN interna para o site.
-
ALT WAN - Os pacotes são enviados usando o Alt. Túnel WAN sobre a rede MPLS.
-
WAN via Cato - Os pacotes são enviados usando um túnel sobre a Nuvem Cato.
-
WAN <ISP> diretamente - Os pacotes são enviados usando um túnel sobre a Internet diretamente para o ISP. A Nuvem Cato é ignorada.

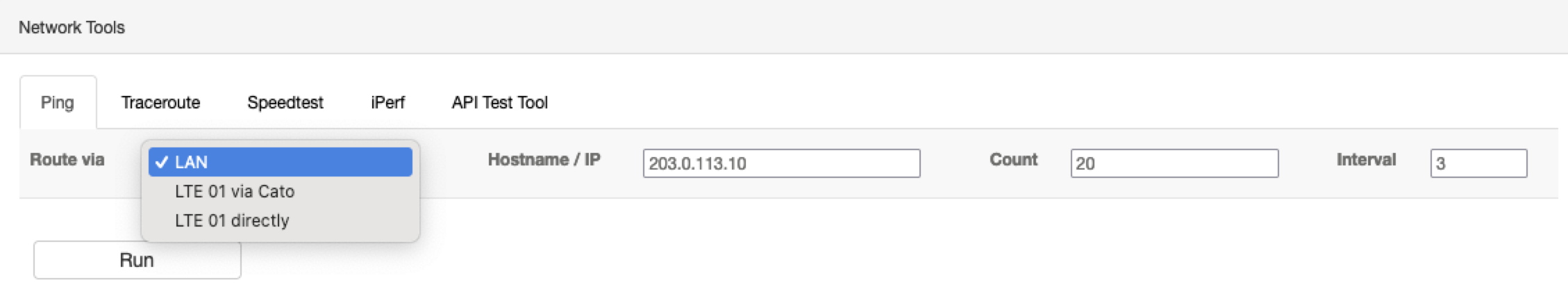

Para pingar o destino de um link do Socket:
-
Na seção Ferramentas de Rede, clique na aba Ping.
-
Em Rota via, selecione o link que está enviando os pacotes.
-
Digite o Nome do Host/IP que é o destino que você está pingando.
-
(Opcional) Digite o número de pacotes a serem enviados no campo Contagem. Você pode digitar qualquer valor entre 1-100. Se você não inserir nenhum valor, o valor padrão de 10 será aplicado.
-
(Opcional) Defina o Intervalo de frequência de envio de cada pacote. Se você não inserir nenhum valor, o valor padrão de 1 segundo será aplicado.
-
Clique em Executar.
Nota
Nota: O valor de Contagem * Intervalo não pode exceder 120. Por exemplo, se você definir a Contagem para 50 pacotes, o Intervalo não pode ser superior a 2 segundos.
A janela mostra os resultados do teste de ping.
O Rastreamento de rota é usado para identificar os roteadores (saltos) entre uma fonte e um destino. O Rastreamento de rota funciona inicialmente enviando um pacote para o IP de destino com um valor de tempo de vida (TTL) de 1. Quando o pacote atinge o primeiro roteador no caminho, o roteador decrementa o TTL em 1. Como o novo TTL é 0, o roteador descarta o pacote e responde com uma mensagem ICMP de tempo de vida excedido originada de seu próprio endereço IP. O Rastreamento de rota agora tem o endereço IP do primeiro roteador no caminho, então envia outro pacote com o valor TTL de 2 (o TTL original incrementado em 1), e o segundo roteador no caminho responde com uma mensagem de TTL excedido.
Este processo se repete até que o rastreamento de rota atinja o endereço IP de destino. Há um temporizador de 60 segundos para completar o rastreamento de rota e um máximo de 20 saltos.
Escolha o link do Socket que está usando para executar o rastreamento de rota e insira o nome do host de destino ou o endereço IP.
Estes são os tipos de links do Socket em que você pode executar o rastreamento de rota:
-
LAN - Os pacotes são enviados usando a rede LAN interna para o site.
-
ALT WAN - Os pacotes são enviados usando o Alt. Túnel WAN sobre a rede MPLS.
-
WAN via Cato - Os pacotes são enviados usando um túnel sobre a Cato Cloud.
-
WAN <ISP> diretamente - Os pacotes são enviados usando um túnel sobre a internet diretamente para o ISP. A Cato Cloud é ignorada.

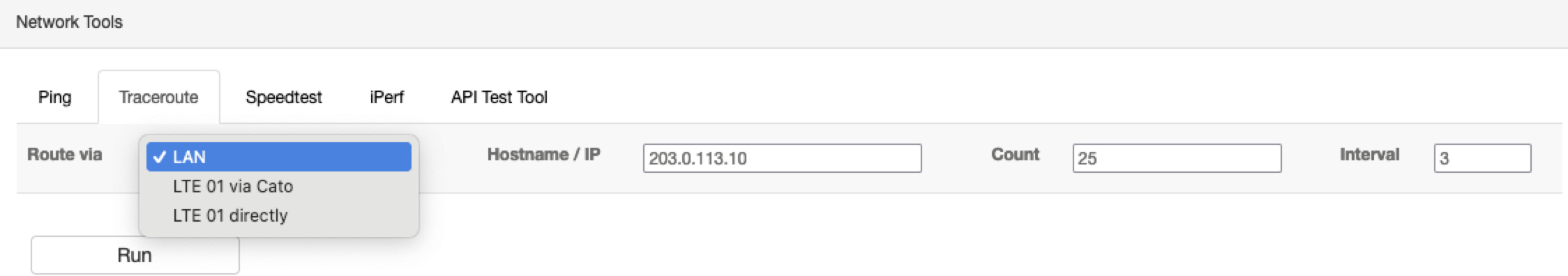

Para executar o rastreamento de rota de um link do Socket:
-
Na Seção de Ferramentas de Rede, clique na aba Rastreamento de rota.
-
Em Rota via, selecione o link que está enviando o pacote.
-
Insira o Nome do Host/Endereço IP que é o destino para o rastreamento de rota.
-
(Opcional) Insira o número de pacotes a enviar no campo de Contagem. Você pode inserir qualquer valor entre 1-200. Se você não inserir nenhum valor, o valor padrão de 5 é aplicado.
-
(Opcional) Defina a frequência com que cada pacote é enviado. Se você não inserir nenhum valor, o valor padrão de 1 segundo é aplicado.
-
Clique em Executar.
Nota
Nota: O valor de Contagem * Intervalo não pode exceder 200. Por exemplo, se você definir a Contagem para 25 pacotes, o Intervalo não pode ser superior a 8 segundos.
A janela mostra os resultados do teste de rastreamento de rota.
A Interface Web do Socket permite que você use o cliente Speedtest que está instalado no Socket para solucionar o desempenho da Rede dos links do Socket. A ferramenta de Speedtest pode ser usada com um servidor Speedtest escolhido aleatoriamente na Internet pública ou com o servidor em execução diretamente no PoP conectado na Cato Cloud.
Estes são os tipos de links do Socket em que você pode executar o Speedtest:
-
WAN via Cato - Os pacotes são enviados usando um túnel sobre a Cato Cloud.
-
WAN <ISP> diretamente - Os pacotes são enviados usando um túnel sobre a internet diretamente para o ISP. A Cato Cloud é ignorada.
Limitações Conhecidas para Speedtest
O mesmo CPU do Socket é responsável por gerar o tráfego para o Speedtest e enviar o tráfego do site. Estas são as velocidades de Rede do link recomendadas para resultados precisos de Speedtest:
-
Os resultados do Socket X1500 são precisos para velocidades de link de até 300 Mbps
-
Os resultados do Socket X1700 são precisos para velocidades de link de até 2000 Mbps
-
Socket Virtual (vSocket) - a precisão depende das especificações da VM e da Plataforma em nuvem
Para os resultados mais precisos, execute a ferramenta Speedtest quando houver tráfego mínimo no link. Outros tráfegos têm prioridade QoS mais alta do que o tráfego de Speedtest.

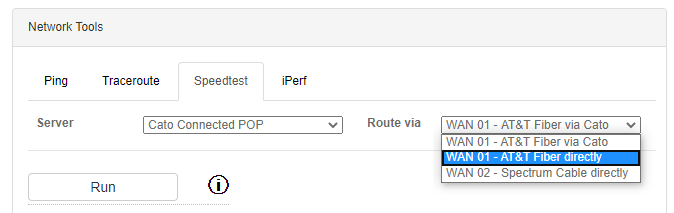

Para executar Speedtest para um link do Socket:
-
Na seção Ferramentas de Rede, clique na aba Speedtest.
-
Em Servidor, selecione o servidor que está executando o Speedtest:
-
PoP Conectado Cato - o cliente Speedtest está hospedado em um PoP na Cato Cloud
-
Internet - o cliente Speedtest está hospedado em um servidor aleatório na internet pública
-
-
Em Rota via, selecione o link WAN que está enviando o tráfego para o Speedtest.
-
Clique em Executar.
A janela mostra os resultados do Speedtest.
A Interface Web do Socket permite que você use a ferramenta iPerf para solucionar problemas de desempenho da última milha entre o Socket e o PoP conectado na Cato Cloud. O Socket que está executando o cliente iPerf realiza o teste contra o servidor iPerf que está em execução no PoP conectado. Use a opção Direção para testar o desempenho de conectividade upstream ou downstream para um link WAN.
Estes são os tipos de links do Socket em que você pode executar os testes iPerf:
-
WAN via Cato - Os pacotes são enviados usando um túnel sobre a Cato Cloud.
-
WAN <ISP> diretamente - Os pacotes são enviados usando um túnel sobre a internet diretamente para o ISP. A Cato Cloud é ignorada.
Você também pode selecionar o tráfego TCP ou UDP e o tempo (segundos) entre cada fluxo de dados.
Para melhores resultados, recomendamos que você execute o teste iPerf a partir de um host que está conectado à LAN.
Limitações Conhecidas do iPerf
O mesmo Uso de CPU do Socket é responsável por gerar o tráfego para o teste iPerf e enviar o tráfego do site. Estas são as velocidades de link recomendadas para resultados precisos do iPerf:
-
Os resultados do Socket X1500 são precisos para velocidades de link de até 300 Mbps
Nota: Os resultados do iPerf para Sockets X1500 executando a versão 19.x são precisos para velocidades de link de até 100 Mbps
-
Os resultados do Socket X1700 são precisos para velocidades de link de até 2000 Mbps
-
Virtual Socket (vSocket) - a precisão depende das especificações da VM e da plataforma em nuvem
Para resultados mais precisos, execute a ferramenta iPerf quando houver tráfego mínimo no link. Outro tráfego tem maior prioridade de QoS do que o tráfego de iPerf.

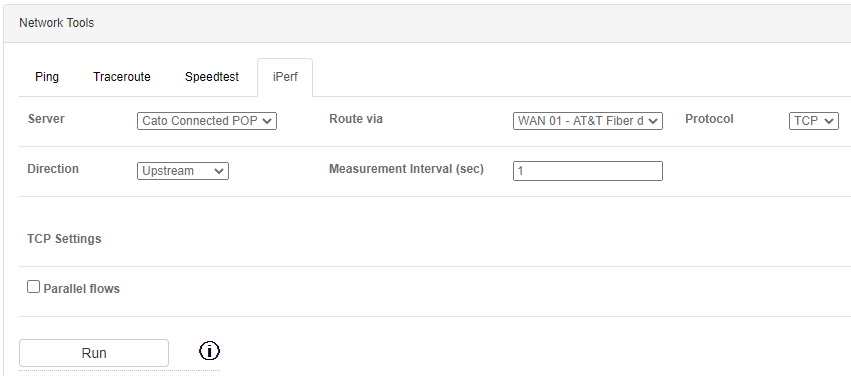

Para executar um teste iPerf para um link Socket:
-
Na seção Ferramentas de Rede, clique na aba iPerf.
-
A opção para Servidor é PoP Conectado Cato, a ferramenta iPerf está hospedada em um PoP na Nuvem Cato.
-
Em Rota via, selecione o link WAN que você está usando para executar o iPerf.
-
Selecione o Protocolo para o teste iPerf, TCP ou UDP.
-
Defina a Direção do tráfego de teste e o Intervalo de Medição entre os fluxos de dados.
-
Para o protocolo TCP, selecione se este teste usa Fluxos paralelos.
-
Para o protocolo UDP, insira a Taxa de Destino (largura de banda) para o tráfego UDP.
-
Clique em Executar.
A janela mostra os resultados do teste iPerf.

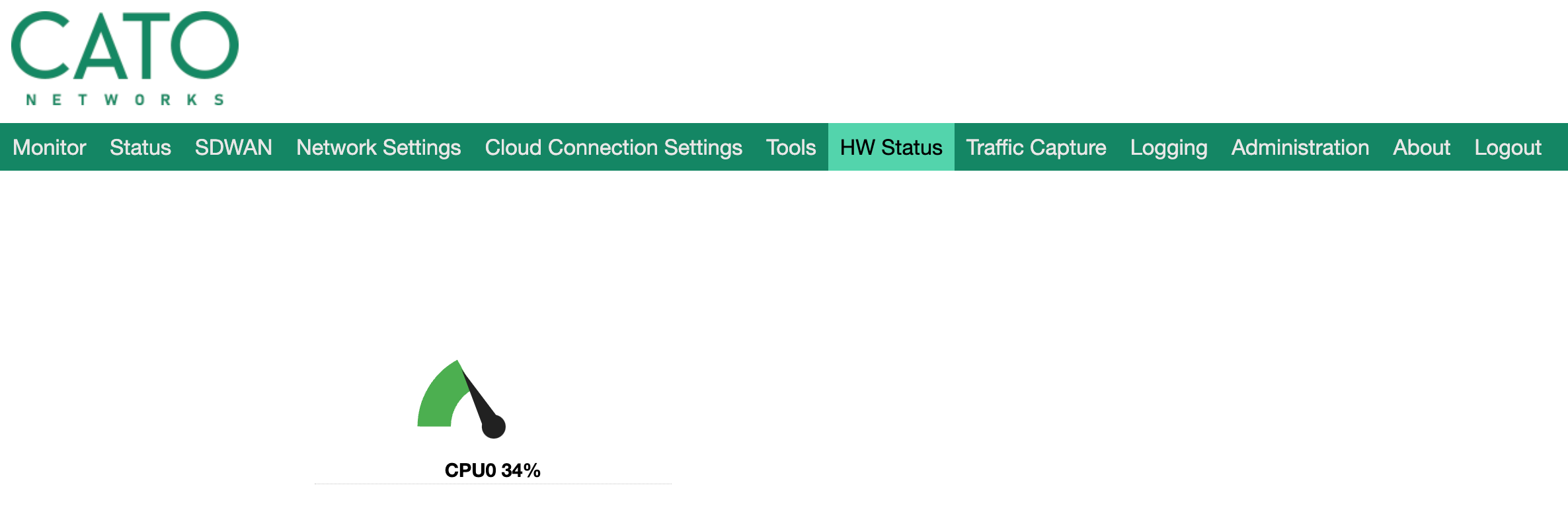

A página de Status de HW apresenta informações em tempo real sobre a utilização do uso da CPU do Socket. Você pode usar esta página para monitorar as mudanças de CPU enquanto soluciona problemas do Socket.
O Uso de CPU é suportado em Versão do Socket 19.0 e superior.
