Atribuindo um IP Estático a um Socket

Este artigo explica como usar a Interface Web do Socket para configurar uma porta WAN voltada para a Internet com um Endereço de IP Estático.

Conectando o Socket à Internet pela Primeira Vez

Se esta é a primeira vez que o Socket está se conectando à Internet pública e à Cato Cloud, use um computador para conectar-se à Interface Web do Socket local usando o Endereço IP de gerenciamento padrão, 169.254.100.1.

Para mais informações sobre como usar a Interface Web do Socket, consulte Usando a Interface Web do Socket.

Pré-requisitos

Ao atribuir um Endereço de IP Estático a um Socket para a conexão inicial com a Internet, você precisa conectar fisicamente um cabo Ethernet entre o Socket e um computador local.

Socket X1500 - Iniciando sessão localmente na Interface Web do Socket

Inicie sessão na Interface Web do Socket X1500 usando o Endereço IP de gerenciamento padrão 169.254.100.1.

Para iniciar sessão localmente na Interface Web do Socket X1500:

Use um cabo Ethernet para conectar uma interface do computador à porta 2 (LAN2) no Socket.
Configure a interface do computador com um Endereço de IP Estático que esteja na mesma Sub-rede que a interface da porta 2 (LAN2), por exemplo:
- Endereço IP do computador: 169.254.100.2
- Máscara de rede do computador: 255.255.0.0
Você também pode usar o adaptador Ethernet no computador no Modo cliente DHCP. O computador receberá automaticamente um Endereço IP dentro do intervalo de rede: 169.254.0.0/24.
De um navegador de Internet, vá para https://169.254.100.1.
Digite as credenciais de login padrão:
- Nome de Usuário: admin
- Senha: admin
Altere a Senha para a Interface Web do Socket, na nova janela, insira a senha padrão admin, e então insira uma nova senha complexa.

Você está logado na Interface Web do Socket, continue com o passo 2 abaixo, Atribuindo um IP Estático à Interface WAN do Socket.

Socket X1600 - Iniciando sessão localmente na Interface Web do Socket

Inicie sessão na Interface Web do Socket X1600 ou X1600 LTE usando o Endereço IP de gerenciamento padrão 169.254.100.1.

Para iniciar sessão localmente na Interface Web do Socket X1600:

Use um cabo Ethernet para conectar uma interface do computador à porta 8 no Socket.
Configure a interface do computador com um Endereço de IP Estático que esteja na mesma Sub-rede que a interface da porta 8, por exemplo:
- Endereço IP do computador: 169.254.100.2
- Máscara de rede do computador: 255.255.0.0
Você também pode usar o adaptador Ethernet no computador no Modo cliente DHCP. O computador receberá automaticamente um Endereço IP dentro do intervalo de rede: 169.254.0.0/24.
De um navegador de Internet, vá para https://169.254.100.1.
Digite as credenciais de login padrão:
- Nome de Usuário: admin
- Senha: admin
Altere a Senha para a Interface Web do Socket, na nova janela, insira a senha padrão admin, e então insira uma nova senha complexa.

Você está logado na Interface Web do Socket, continue com o passo 2 abaixo, Atribuindo um IP Estático à Interface WAN do Socket.

Socket X1700 - Iniciando sessão localmente na Interface Web do Socket

Inicie sessão na Interface Web do Socket X1700 usando o Endereço IP de gerenciamento padrão 169.254.100.1.

Para iniciar sessão localmente na Interface Web do Socket X1500:

Use um cabo Ethernet para conectar uma interface do computador à Porta de Gerenciamento no Socket.
Configure a interface do computador com um Endereço de IP Estático que esteja na mesma Sub-rede que a Porta de Gerenciamento, por exemplo:
- Endereço IP do computador: 169.254.100.2
- Máscara de rede do computador: 255.255.0.0
Você também pode usar o adaptador Ethernet no computador no Modo cliente DHCP. O computador receberá automaticamente um Endereço IP dentro do intervalo de rede: 169.254.0.0/24.
De um navegador de Internet, vá para https://169.254.100.1.
Digite as credenciais de login padrão:
- Nome de Usuário: admin
- Senha: admin
Altere a senha para a Interface Web do Socket, na nova janela, digite a senha padrão admin, e então insira uma nova senha complexa.

Você está conectado à Interface Web do Socket, continue com o passo 2 abaixo, Atribuição de um Endereço IP Estático à Interface WAN do Socket.

Atribuição de um Endereço IP Estático à Interface WAN do Socket

Se você já está conectado à Interface Web do Socket, comece pelo passo 2 abaixo.

Para atribuir um Endereço de IP Estático à interface WAN do Socket:

Na página Monitoramento > Topologia, selecione o site e na seção Soquetes do Site, clique em Interface Web do Socket.
Clique na aba Configurações de Rede.
Na interface WAN que está conectando à Internet pública, selecione a opção Endereço Estático.
Digite as configurações de Endereço IP para a interface WAN.

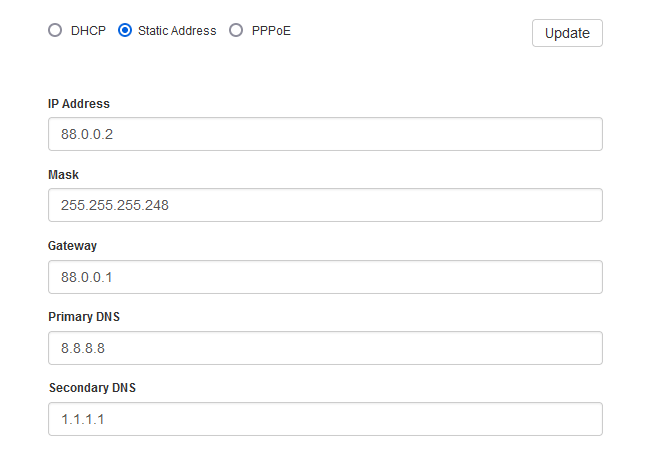

A captura de tela a seguir mostra um exemplo de endereço IP estático para a interface WAN1 em um Socket X1500:

O exemplo acima mostra estas configurações:
- Endereço IP: 88.0.0.2
- Máscara: 255.255.255.248
- Gateway: 88.0.0.1
- DNS Primário: 8.8.8.8
- DNS Secundário: 1.1.1.1
Clique em Atualizar. O Endereço IP Estático está atribuído à interface WAN do Socket.
