Como executar um Socket X1500 usando um Pen Drive USB

Visão Geral

Os Sockets X1500 possuem um cartão SD interno que é utilizado para armazenar o Sistema Operacional. Caso o cartão SD falhe e não exista um sobressalente disponível, é possível executar o Socket utilizando um Pen Drive USB enquanto aguarda a substituição.

Este artigo descreve o processo de preparação, instalação e uso de um Pen Drive USB usando um desktop Windows.

Ambiente

Materiais Necessários

  • Computador Windows com pelo menos uma porta USB-A disponível

  • DiskGenius ou outro software de formatação de disco que suporte Ext2

  • Win32 Disk Imager ou outro software de imagem de disco

  • Dois Pen Drives USB

    • Pen Drive USB de 8+GB

    • Pen Drive USB de 16+GB

  • Chave de fenda Phillips

  • (opcional) Cabo serial

Instruções

Preparando os Pen Drives USB

  1. O primeiro passo necessário é preparar um pen drive USB de 8GB+ com a Imagem do Socket. Isto será usado em um estágio posterior. Por favor, complete o processo detalhado no artigo a seguir:

  2. The next step is to format your second USB flash drive (16+ GB USB flash) to an Ext2 file type.

    1. Conecte a unidade flash 16+ GB ao computador.

    2. Run DiskGenius.

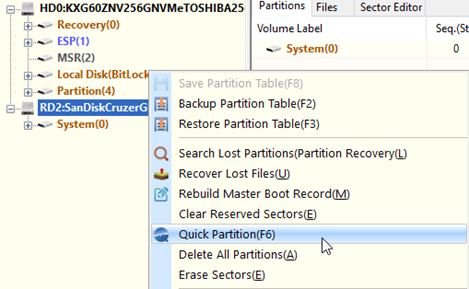

    3. Right-click the USB flash drive and select Quick Partition(F6).

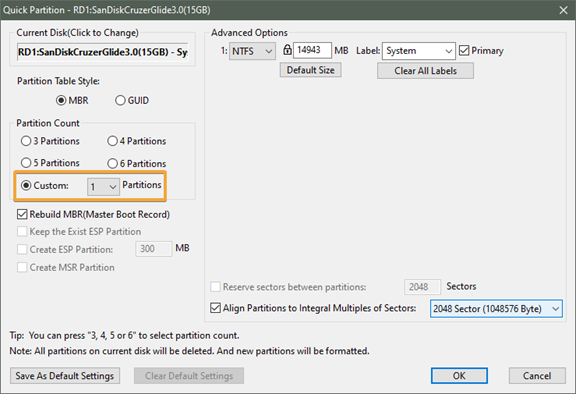

    4. Under Partition Count, select Custom: and 1 next to Partitions.


    5. Click OK.

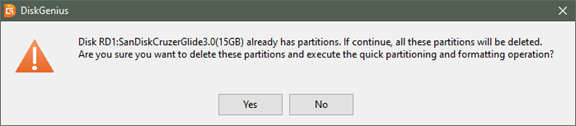

    6. If you get a warning that the USB flash drive already has partitions, click Yes to delete the existing partitions.

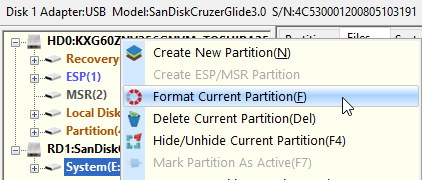

    7. Right-click the new partition under the USB flash drive and select Format Current Partition(F).

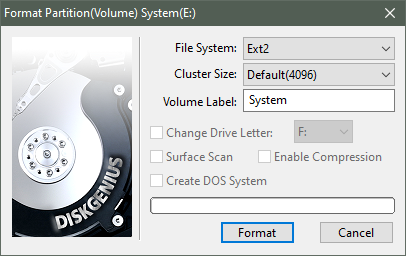

    8. h. Select Ext2 for File System and click Format.


    9. Click Yes at the prompt.

    10. Right-click the USB flash drive and select Safely Eject Disk (J).

    11. Remove the USB flash drive from your computer and set it aside.

Preparando o Socket

Agora que os pen drives USB estão prontos para uso, é hora de preparar o Socket para uso.

  1. Desligue o cabo de alimentação do Socket.

  2. Usando uma chave de fenda Phillips, remova os três parafusos que fixam a tampa do Socket à caixa. Há um parafuso em cada lado do Socket e um parafuso na parte inferior.

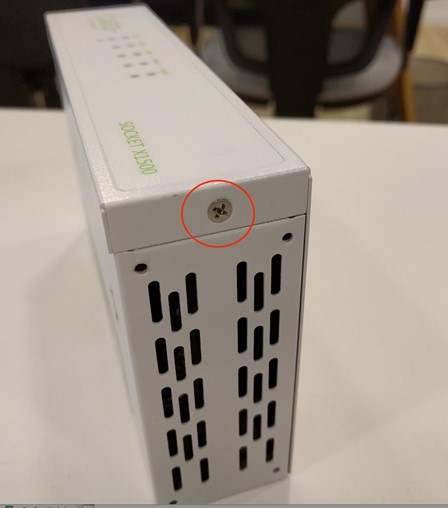

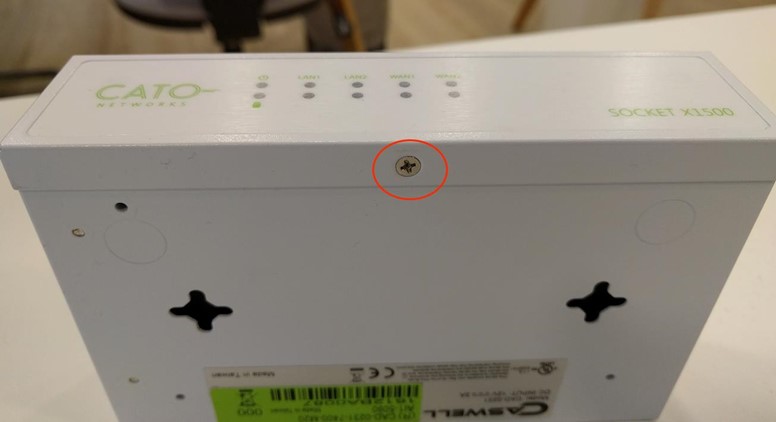

    Parafuso inferior:


    Parafuso lateral (x2):


  3. Remova a tampa deslizando-a para frente do Socket.

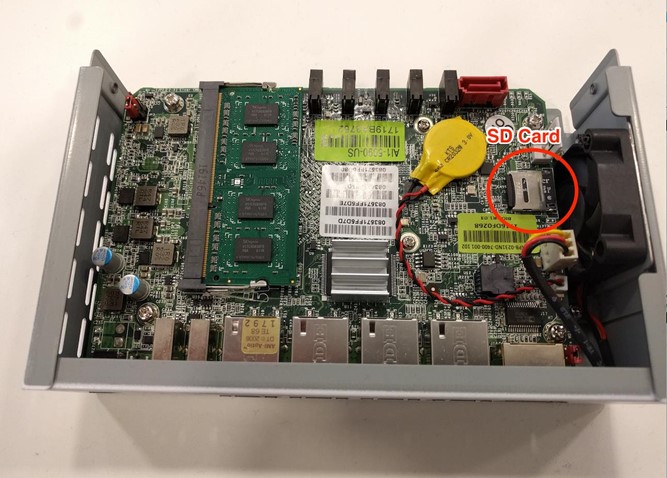

  4. Localize o cartão SD ao lado do ventilador no lado do Socket.

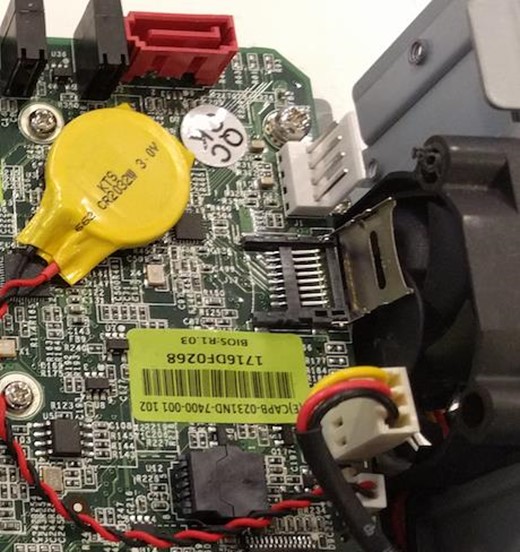

  5. Deslize a tampa metálica do cartão SD em direção ao ventilador para desbloqueá-la.

  6. Levante a tampa e remova o cartão SD.


  7. Abaixe a tampa (sem o cartão SD inserido) e deslize-a para longe do ventilador para travá-la.

  8. Deslize a tampa sobre a frente do case do Socket.

  9. Prenda os três parafusos que fixam a tampa à caixa.

Implementação do Disco Flash USB

Agora que os discos USB foram preparados e o Socket está pronto. O próximo passo é implementar o disco flash USB para ser usado como anfitrião para o Sistema Operacional do Socket.

  1. Conecte o disco flash USB de 8+ GB à porta USB localizada à direita, vista de trás. Isso é referido como USB2 nos Sockets mais recentes.


  2. Conecte o disco flash USB de 16+ GB à porta USB esquerda vista de trás (USB1 nos Sockets mais recentes).

  3. (Opcional) Conecte um cabo serial à porta de console do Socket e seu computador e use um terminal para Monitorar a sequência de inicialização. Defina a taxa de transmissão para 115200.

  4. Conecte o Cabo de Alimentação no Socket.

  5. O Soquete irá gravar a imagem X1500 da unidade flash USB de 8 GB para a unidade flash USB de 16+ GB.

    1. If the process completes successfully, the Socket will automatically power down about one to two minutes after the initial boot.

    2. If a serial cable is connected to the Socket, the following output will display on the terminal when the process completes:

      OS install done
[   59.996128] udevd[1874]: starting version 3.2.4
[   60.005390] udevd[1875]: starting eudev-3.2.4
[   63.287620] Starting cron daemon
[   63.295729] OK
[   63.353904] Boot command: x1500_install, exit
[   66.075231] Stopping X1500 socket service
[   66.091761] Stopping cron daemon
[   66.103955] OK
[   66.184215] Done
[   66.206945] Stopping X1500 boot config
[   66.226141] Done
[   69.657242] ACPI: Preparing to enter system sleep state S5
[   69.662978] reboot: Power down
[ 972586] OS install done

  6. Quando concluído, remova o disco flash USB de 8+ GB da porta USB direita (USB2).

  7. Desconecte o cabo de alimentação do Socket e conecte novamente. O Socket iniciará normalmente a partir do disco flash USB na porta USB esquerda (USB1).

  8. O Socket agora está totalmente funcional com a Configuração padrão de fábrica.

    a. Se necessário, acesse a UI do Socket para Configurar Endereços IP WAN estáticos. Baixe o Guia de Hardware do X1500 Socket para instruções.

    b. Se o Socket falhar em conectar-se à Cato Cloud, desassociar o Socket do CC2 e atribuí-lo novamente.

Nota: Se você precisar repetir este procedimento no mesmo Soquete, remova todas as unidades flash USB e ligue novamente o Soquete para limpar a memória do USB inicializável antes de prosseguir.
