Como Redefinir um Socket X1700C (Disco USB)

Este artigo explica como redefinir um Socket X1700C para a imagem de fábrica usando um disco USB.

Nota

ATENÇÃO! A Cato possui 3 modelos de hardware certificados para Sockets em sites X1700 (X1700A, X1700B e X1700C). Certifique-se de identificar o modelo exato do Socket antes de instalar a imagem.

Para mais informações sobre os modelos de Socket X1700, veja Visão Geral da Reimagem dos Sockets Cato.

Identificando as Portas USB no Socket X1700C

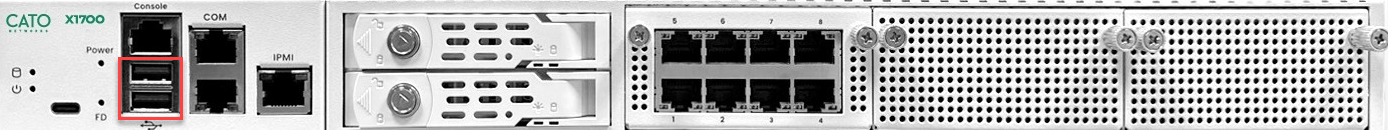

O painel frontal do Socket X1700C possui duas portas USB. Você pode usar qualquer porta para instalar uma imagem usando um disco USB. Você pode usar discos USB 2.0 ou USB 3.0. Estas são as portas USB do painel frontal do Socket X1700C.

X1700C USB Ports.png

Redefinindo o Socket para a Configuração e Versão Padrão de Fábrica

Esta é uma visão geral dos passos para redefinir um Socket para a imagem de fábrica usando um disco USB.

  1. Prepare a imagem - faça o download e descompacte-a.
  2. Grave a imagem no disco USB.
  3. Instale a imagem no Socket.

Redefinindo o Socket com Módulos Adicionais

Para Sockets X1700C com módulos adicionais, é necessário remover os módulos durante todo o processo de reimagem.

Após o Socket ser inicializado com sucesso, reinsira o módulo adicional no Socket.

Preparando a Imagem do Socket

  1. Baixe o arquivo de imagem

    Para mais informações sobre como obter o arquivo de imagem, veja Arquivos de Imagem de Socket e vSocket.

  2. Descompacte a imagem (veja as instruções abaixo).
  3. Pegue um disco USB com pelo menos 8GB. Se for necessário formatar o disco USB, use o formato exFAT ou FAT32. Ao usar o formato FAT32, o disco USB não deve ser maior que 32GB.

Gravando a Imagem no Disco USB

Esta seção explica como gravar a imagem do Socket no disco USB para Windows, macOS e Linux.

Após descompactar a imagem, compare o hash do arquivo da imagem DD descompactada com o hash de arquivo verificado da Cato. Isso confirma a integridade da imagem do disco antes de gravar o firmware do Socket no disco rígido.

  • Um arquivo com o hash verificado está anexado a este artigo
  • Salve o arquivo no mesmo diretório que a imagem descompactada do disco

Gravando a Imagem com Windows

  1. Conecte o disco USB ao seu dispositivo Windows.

  2. Descompacte a imagem, a partir de um Powershell elevado no mesmo diretório de ambos os arquivos, execute tar -xf <nome-do-arquivo>

    Nota

    Nota: Softwares comuns de descompressão (como Winzip, 7zip ou Winrar) irão corromper a imagem, resultando em um arquivo com cerca de 135MB. Extrair o arquivo usando o comando tar na CLI do Windows deve resultar em um arquivo com tamanho maior que 1GB.

  3. Certifique-se de colocar o arquivo de hash no mesmo diretório do arquivo de imagem.

  4. Execute o seguinte comando para comparar o hash do arquivo da imagem do Socket:

    (Get-FileHash -Algorithm SHA256 .\IMAGE_INSTALL_socket_X1700C_20970_production_socket_v25.0_20250914_2025_11_14.dd).Hash -eq (gc .\X1700C-hash.txt).split()[0]

    O comando retorna Verdadeiro quando os hashes são iguais.

  5. Baixe e instale um software de gravação de disco, como Win32 Disk Imager.
  6. Grave a imagem no disco USB. (Você pode precisar mostrar todos os arquivos com *.* para ver o arquivo DD)

Gravando a Imagem com macOS

  1. Conecte o disco USB.
  2. Abra uma janela do terminal.
  3. Identifique o novo disco usando o comando diskutil list
  4. Desmonte o disco identificado usando diskutil unmountDisk <diskN>
  5. Descompacte a imagem (clique duas vezes no arquivo).

  6. Execute o seguinte comando para comparar o hash do arquivo da imagem do Socket:

    shasum -a 256 <nome-do-arquivo>

    Compare a saída deste comando com o hash anexado a este artigo.

  7. Execute o seguinte comando para gravar a imagem no disco USB:

    dd if=./IMAGE_INSTALL_socket_X1700C_20970_production_socket_v25.0_20250914_2025_11_14.dd of=/dev/diskN bs=16m

    Notas:

    • Para versões suportadas, você pode adicionar status=progress ao comando dd para ver o status da operação de gravação no disco USB.
    • Certifique-se de gravar a imagem no disco USB e não no disco rígido.

Gravando a Imagem com Linux

  1. Conecte o disco USB ao seu computador Linux
  2. Identifique qual dispositivo é seu USB /dev/sdb ou /dev/sdc
  3. Descompacte a imagem.

  4. Execute o seguinte comando para visualizar o hash do arquivo de imagem:

    shasum -a 256 /<caminho para o arquivo>/<nome do arquivo de imagem>
  5. Compare a saída do comando com o hash anexado a este artigo.

  6. Execute o seguinte comando para gravar a imagem no USB:

    dd if=./IMAGE_INSTALL_socket_X1700C_20970_production_socket_v25.0_20250914_2025_11_14.dd of=/dev/sdX

    Notas:

    • Para versões suportadas, você pode adicionar status=progress ao comando dd para ver o status da operação de gravação no disco USB.
    • Certifique-se de gravar a imagem no disco USB e não no disco rígido.

Instalando a Imagem no Socket X1700C

Após a imagem do Socket estar preparada no disco USB, insira o disco no Socket. Quando o Socket inicializa, ele instala a imagem e redefine para as configurações padrão de fábrica.

Nota

Nota: Se o Socket estiver atualmente mostrado no aplicativo de gerenciamento Cato como atribuído a um site, desassociar o Socket do site (consulte Gerenciando Sockets). Depois que a nova imagem for instalada, você pode atribuir o Socket ao site novamente.

Para instalar a imagem em um Socket X1700C:

  1. Desligue o Socket X1700C.
  2. Para Sockets com módulos adicionais, remova todos os módulos do Socket.
  3. Insira o drive USB preparado na seção 2 em uma porta USB.
  4. Ligue o Socket X1700C.
  5. A instalação começa quando o X1700C inicializa, deve durar aproximadamente 5 minutos, dependendo da velocidade do drive USB.
  6. Após a conclusão da instalação, o X1700C irá desligar automaticamente, assim, quando o Socket for desligado, a nova imagem estará instalada no Socket.
  7. Remova o drive USB do Socket.
  8. IMPORTANTE! Desconecte o cabo de alimentação e, em seguida, conecte-o novamente para ligar o Socket.

  9. Para Sockets com módulos adicionais, faça o seguinte:

    1. Desligue o Socket e insira o módulo.
    2. Ligue o Socket X1700C.

Verificando a Versão do Socket

Após instalar a imagem do Socket, você pode verificar se o processo foi bem-sucedido usando a Interface Web do Socket para verificar a versão do Socket.

Para mais informações sobre como fazer login na Interface Web do Socket, consulte Acessando a Interface Web do Socket.

Nota

Nota: Se você estiver fazendo login localmente na Interface Web do Socket após instalar a imagem do Socket, o nome de usuário e a senha serão redefinidos para as configurações padrão.

Para verificar a versão do Socket localmente:

  1. Faça login na Interface Web do Socket.

    Você pode usar um cabo Ethernet para conectar a porta MGMT no Socket X1700C ao computador.

  2. Navegue até a página Sobre.
  3. Confirme se a Versão é a mesma do arquivo de imagem que você baixou acima.
