Como Redefinir um Socket X1500C (Disco USB)

Este artigo explica como redefinir um Socket X1500C para a imagem de fábrica usando uma unidade USB.

Nota

ATENÇÃO! A Cato possui 3 modelos de hardware certificados para Sockets em sites X1500 (X1500A, X1500B e X1500C). Certifique-se de identificar o modelo exato do Socket antes de instalar a imagem. Instalar a imagem para o modelo errado pode fazer com que o Socket pare de funcionar.

Para mais informações sobre os modelos de Socket X1500, veja Visão Geral da Reimagem dos Sockets Cato.

Identificando as Portas USB no Modelo Socket X1500C

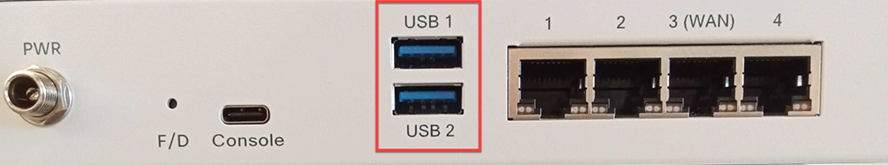

O painel frontal do Socket X1500C possui duas portas USB no painel traseiro. Você pode usar qualquer porta para instalar uma imagem usando um disco USB. Você pode usar discos USB 2.0 ou USB 3.0. Estas são as portas USB do painel traseiro do Socket X1500C.

X1500C USB Ports.png

Redefinindo o Socket para a Configuração e Versão Padrão de Fábrica

Esta é uma visão geral dos passos para redefinir um Socket para a imagem de fábrica usando um disco USB.

  1. Prepare a imagem - faça o download e descompacte-a.
  2. Grave a imagem no disco USB.
  3. Instale a imagem no Socket.

Preparando a Imagem do Socket

  1. Baixe o arquivo de imagem

    Para mais informações sobre como obter o arquivo de imagem, veja Arquivos de Imagem de Socket e vSocket.

  2. Descompactar a imagem (veja as instruções abaixo).

    Após descompactar a imagem, o arquivo estará localizado no seguinte diretório: live

  3. Pegue um disco USB com pelo menos 8GB. Se for necessário formatar o drive USB, use o formato exFAT ou FAT32. Ao usar o formato FAT32, o disco USB não deve ser maior que 32GB.

Gravando a Imagem X1500C na Unidade USB

Esta seção explica como gravar a imagem do Socket no disco USB para Windows, macOS e Linux.

Após descompactar a imagem, compare o hash do arquivo da imagem DD descompactada com o hash de arquivo verificado da Cato. Isso confirma a integridade da imagem do disco antes de gravar o firmware do Socket no disco rígido.

  • Um arquivo com o hash verificado está anexado a este artigo
  • Salve o arquivo no mesmo diretório que a imagem descompactada do disco

Gravando a Imagem com Windows

  1. Conecte o disco USB ao seu dispositivo Windows.

  2. Descompacte a imagem, a partir de um Powershell elevado no mesmo diretório de ambos os arquivos, execute tar -xf <nome-do-arquivo>



    Nota

    Nota: Softwares comuns de descompressão (como Winzip, 7zip ou Winrar) irão corromper a imagem, resultando em um arquivo com cerca de 135MB. Extrair o arquivo usando o comando tar na CLI do Windows deve resultar em um arquivo com tamanho maior que 1GB.

  3. Certifique-se de colocar o arquivo de hash no mesmo diretório do arquivo de imagem.

  4. Execute o seguinte comando para comparar o hash do arquivo da imagem do Socket:

    (Get-FileHash -Algorithm SHA256 .\IMAGE_INSTALL_socket_X1500C_BR2_21773_gen_image_prod_X1500C_v26.0_2026_01_19.dd).Hash -eq (gc .\X1500C-hash.txt).split()[0]

    O comando retorna True quando os hashes são iguais.

  5. Baixe e instale um software de gravação de disco, como Win32 Disk Imager.
  6. Grave a imagem no disco USB. (Você pode precisar mostrar todos os arquivos com *.* para ver o arquivo DD)

Gravando a Imagem com macOS

  1. Conecte o disco USB.
  2. Abra uma janela do terminal.
  3. Identifique o novo drive usando o comando diskutil list

  4. Desmonte o disco identificado usando diskutil unmountDisk <diskN>

    <diskN> é uma variável que você identifica na etapa anterior, este exemplo de saída mostra o drive como disk0:

    diskutil lista
/dev/disk0 (Interno, físico)
  5. Extraia a imagem (dê um duplo clique no arquivo).

  6. Execute o seguinte comando para comparar o hash do arquivo da imagem do Socket:

    shasum -a 256 <nome-do-arquivo>

    Compare o resultado deste comando com o hash anexado a este artigo.

  7. Execute o seguinte comando: dd if=./<file name> of=/dev/diskN bs=16m

    Por exemplo dd if=./IMAGE_INSTALL_socket_X1500C_BR2_21773_gen_image_prod_X1500C_v26.0_2026_01_19.dd of=/dev/diskN bs=16m

    AVISO: Certifique-se de gravar a imagem no drive USB e não no seu disco rígido.

Gravação da Imagem com Linux

  1. Conecte o disco USB ao seu computador Linux
  2. Identifique qual dispositivo é o seu USB /dev/sdb ou /dev/sdc
  3. Extraia a imagem.

  4. Execute o seguinte comando para ver o hash do arquivo de imagem:

    shasum -a 256 /<caminho para o arquivo>/<nome do arquivo de imagem>
  5. Compare a saída do comando com o hash anexado a este artigo.

  6. Execute o seguinte comando para gravar a imagem no USB:

    dd if=./IMAGE_INSTALL_socket_X1500C_BR2_21773_gen_image_prod_X1500C_v26.0_2026_01_19.dd of=/dev/sdX

    Nota:

    • Para versões suportadas, você pode adicionar status=progress ao comando dd para ver o status da operação de gravação no disco USB.
    • Certifique-se de gravar a imagem no disco USB e não no disco rígido.

Instalando a Imagem no Socket

Após a imagem do Socket estar preparada no disco USB, insira o disco no Socket. Quando o Socket inicializa, ele instala a imagem e redefine para as configurações padrão de fábrica.

Nota

Nota: Se o Socket estiver atualmente mostrado no aplicativo de gerenciamento Cato como atribuído a um site, desassociar o Socket do site (consulte Gerenciando Sockets). Depois que a nova imagem for instalada, você pode atribuir o Socket ao site novamente.



  1. Conecte o drive USB à porta USB do Socket.
  2. Reinicie o Socket (desconecte a alimentação e conecte novamente).
  3. Leva até 5 minutos para gravar a imagem no Socket. Ao concluir, o Socket será desligado.
  4. IMPORTANTE!IMPORTANTE! Desconecte o drive USB (caso contrário, a etapa 3 acontecerá novamente).
  5. Ligue o Socket (desconecte a alimentação e conecte novamente).
  6. O Socket iniciará na versão padrão e na configuração padrão de fábrica.

Verificando a Versão do Socket

Após instalar a imagem do Socket, você pode verificar se o processo teve sucesso usando a Interface Web do Socket para verificar a versão do Socket.

Para mais informações sobre como fazer login na Interface Web do Socket, consulte Acessando a Interface Web do Socket.

Nota

Nota: Se você estiver fazendo login localmente na Interface Web do Socket após instalar a imagem do Socket, o nome de usuário e a senha serão redefinidos para as configurações padrão.

Para verificar localmente a versão do Socket:

  1. Faça login na Interface Web do Socket.

    Você pode usar um cabo Ethernet para conectar a porta LAN2 do Socket X1500 ao computador.

  2. Navegue até a página Sobre.

  3. Confirme se a Versão é a mesma do arquivo de imagem que você baixou acima.

    O exemplo abaixo mostra a versão para um Socket X1500 com versão de Socket 17.x:
