Configurando Configurações DHCP

Este artigo discute como usar o Cato Cloud como o servidor DHCP para faixas de rede e como configurar opções DHCP para toda a conta e grupos.

Visão geral de DHCP em Cato Networks

Após definir as faixas DHCP no Aplicativo de Gerenciamento Cato, o servidor DHCP do Cato na Cato Cloud atribui endereços IP aos Clientes. Você também pode escolher usar o Cato como agente de retransmissão DHCP para um servidor DHCP local em sua organização.

Você pode configurar as seguintes Configurações DHCP para os segmentos de rede em um site: Faixa DHCP, tempo de concessão DHCP, Relay DHCP e desativação do DHCP. Por exemplo, para configurar uma faixa DHCP específica que é usada apenas para uma VLAN WiFi de Convidado na sede corporativa. Você também pode definir uma configuração DHCP padrão para toda a conta e aplicá-la às faixas de rede.

Configurando a Cato Cloud como o Servidor DHCP

Quando você configura uma faixa de rede para usar o Cato Cloud como o servidor DHCP para sua conta, cada PoP atribui endereços IP e parâmetros de rede aos Clientes e hosts que o utilizam para conectar-se ao Cato Cloud.

Os hosts atrás do site, recebem seus endereços IP da Faixa de IP DHCP para o segmento de rede naquele site. Certifique-se de que o endereço IP do Gateway não esteja incluído na Faixa DHCP.

Para hosts que exigem um endereço de IP Estático, como uma impressora de rede, você pode atribuir o endereço de IP Estático de duas maneiras:

Configurar manualmente o endereço de IP Estático no host. Certifique-se de que o endereço IP configurado não esteja dentro da Faixa DHCP para o segmento de rede.
Use o servidor DHCP do Cato para alocar um endereço de IP Estático para o host. Com esta opção, o servidor DHCP do Cato reserva o endereço IP para os hosts e aloca este endereço IP com um tempo de concessão DHCP infinito. Certifique-se de que este endereço IP está dentro do intervalo de endereços IP DHCP para aquele segmento de rede.

Para mais informações sobre como configurar um IP Estático e reserva DHCP para um host, veja Definindo Hosts para um Site.

Você pode definir uma das seguintes configurações de servidor DHCP para cada Faixa Nativa e Faixa VLAN dentro de um site:

Padrão da Conta - a rede usa as configurações para a conta que estão configuradas na seção Relay DHCP. Se esta seção não estiver configurada, então o Cato NÃO fornece serviços DHCP para esta Faixa de Rede.
Faixa DHCP - insira uma Faixa de IP que é atribuída pelo servidor DHCP do Cato. Use esta opção quando quiser usar o Cato como servidor DHCP.
Relay DHCP - selecione o grupo de Relay DHCP que você definiu anteriormente.

A opção de Relay DHCP está disponível somente para Cato Sockets, e Sockets ESX.

Para mais informações sobre relays DHCP e Cato, veja Configurando Cato como o Relay DHCP.

Configurando a Faixa DHCP para um Segmento de Rede

Para cada faixa de rede, defina o intervalo de endereços IP DHCP para os segmentos de rede nesse site em um dos seguintes formatos:

Intervalo de endereços IP - 192.0.2.10-192.0.2.20
Sub-rede (CIDR) - 192.0.2.0/24

Você pode personalizar o tempo de concessão DHCP para um segmento de rede. Para mais informações sobre o tempo de concessão DHCP, veja abaixo: Configurando o Tempo de Concessão DHCP para a Conta.

Para definir a Faixa DHCP para um segmento de rede:

No menu de Navegação, clique em Rede > Locais e selecione o site.
No menu de Navegação, clique em Configurações do Site > Redes.
Na coluna Configurações DHCP, clique na faixa de rede.

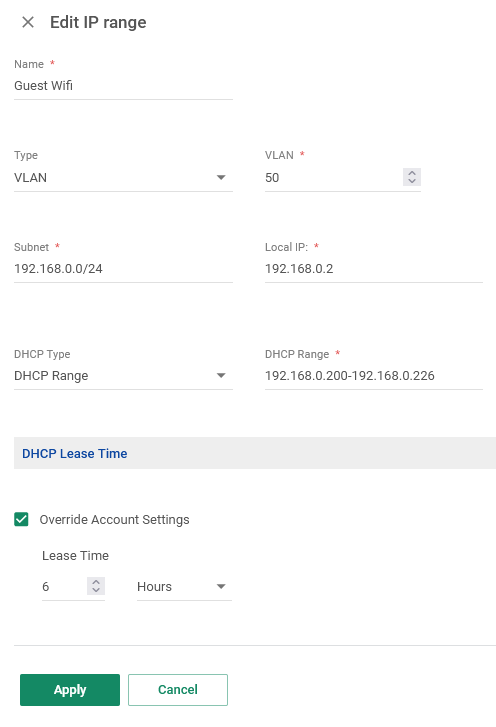

O painel Editar Faixa de IP é aberto.
Configure a Faixa DHCP para a faixa de rede:
1. No menu suspenso Tipo de Faixa DHCP, selecione Faixa DHCP.
2. Digite a Faixa DHCP de endereços IP que o servidor DHCP do Cato pode atribuir.

  Você pode usar CIDR ou o primeiro e último endereço IP do intervalo com um traço. Por exemplo, 10.11.1.0/28 ou 10.11.1.5-10.11.1.10
(Opcional) Personalize o tempo de concessão DHCP para esta Faixa de Rede:
1. Na seção Tempo de Concessão DHCP, selecione Sobrescrever Configurações da Conta.
2. Configure o Tempo de Concessão personalizado.
Clique em Aplicar. O painel Editar Intervalo de IP fecha.
Clique em Salvar. As mudanças na faixa de rede são salvas.

Configurando o Tempo de Concessão DHCP para a Conta

Por padrão, o Servidor DHCP da Cato aloca endereços IP para clientes DHCP com um tempo de concessão de 72 horas. Você pode sobrescrever o tempo de concessão padrão para alocações de IP para toda a conta (e também para faixas de rede de sites específicos). O tempo de concessão DHCP para uma faixa de rede tem prioridade sobre o tempo de concessão para a conta.

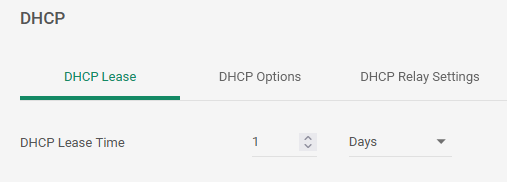

Para configurar o tempo de concessão DHCP para a conta:

No menu de navegação, clique em Rede > DHCP.
Selecione ou expanda a aba ou seção Concessão DHCP.
Defina o Tempo de Concessão DHCP pelo qual os endereços IP alocados são válidos.
Clique em Salvar.

Temporizadores de Concessão DHCP da Cato

A tabela a seguir mostra detalhes sobre os tempos de concessão para o servidor DHCP da Cato.

Descrição	Valor do Tempo
O tempo de concessão DHCP padrão. Após a expiração da concessão, o endereço IP retorna ao pool, independentemente da atividade do host. Não há período de carência após a expiração da concessão. No meio do tempo de concessão, o cliente pode estender sua concessão, o que reiniciará o temporizador de expiração da concessão.	72 horas
Tempo que um endereço de IP Estático relatado pelo DHCPINFORM é reservado.	48 horas + 6 horas de período de carência
Para casos onde o host está inativo e o endereço IP não foi originalmente alocado pelo servidor DHCP da Cato. O endereço IP permanece reservado enquanto o host está ativo e retorna ao pool após 6 horas de inatividade.	6 horas
Tempo que um endereço IP oferecido é reservado.	30 segundos

Configurando Opções DHCP para a Conta e Grupos

As opções DHCP permitem que você defina parâmetros personalizados de configuração de host DHCP para seus clientes DHCP. Você pode configurar opções DHCP para grupos (maior precedência) ou para toda a conta (menor precedência). As opções são aplicadas de acordo com RFC 2132 e outros RFCs relevantes.

Nota

Notas:

Se você usar o Cato Cloud como um Relay DHCP em vez do servidor DHCP:
- Para faixas de rede com a opção Faixa DHCP, as opções DHCP configuradas no Aplicativo de Gerenciamento Cato são aplicadas
- Para faixas de rede com a opção Padrão da Conta, as Configurações de Relay DHCP são usadas e as opções DHCP configuradas no Aplicativo de Gerenciamento Cato são ignoradas
- Para grupos, as opções DHCP configuradas no Aplicativo de Gerenciamento Cato são ignoradas
As opções DHCP não são aplicadas aos Clientes SDP da Cato.

Para configurar as opções DHCP:

Edite as opções DHCP para um grupo específico, ou para toda a conta:
- Para grupos - No menu de navegação, clique em Recursos > Grupos e selecione o grupo. Em seguida, no menu de navegação, selecione Opção DHCP.
- Para toda a conta - No menu de navegação, clique em Rede > DHCP e então selecione a aba Opções DHCP.
Clique no botão Novo.

O painel Nova Opção DHCP é aberto.
Insira um Nome e o Número da Opção do DHCP.
Configure as configurações específicas para a opção DHCP:
1. Selecione o Tipo de dados para a opção: ASCII, HEX, ou endereço IP.
2. Insira o valor dos Dados.

  Para vários valores de Dados, você pode inserir vários valores separados por vírgulas.
Clique em Aplicar. O painel Nova Opção DHCP fecha e a opção é adicionada à tela.
Clique em Salvar. A opção DHCP é aplicada ao grupo ou conta.

Trabalhando com Hierarquia para Opções DHCP

Você pode configurar as opções DHCP em diferentes objetos no Aplicativo de Gerenciamento Cato, por exemplo: configurações para toda a conta e para grupos específicos. Quando há um conflito entre esses objetos, a precedência é para o objeto mais específico:

Grupos - mais específico e maior precedência
Conta - menos específico e menor precedência

Em outras palavras, se houver diferentes configurações DHCP para um grupo e a conta, as configurações DHCP para o grupo são usadas porque o grupo tem maior precedência que a conta. No entanto, você não pode configurar opções DHCP para sites, então eles não são relevantes para esta hierarquia.
