Usando o Aplicativo de Gerenciamento Cato para Adicionar Sites

Visão Geral dos Locais Cato

Cada site na sua conta pode ser classificado como um desses tipos de site:

  • Filial

  • Sede

  • Centro de Dados na Nuvem

  • Centro de Dados

Os tipos de site são usados para determinar qual ícone é usado para o site na janela Minha Rede - Topologia. Você pode usá-los para identificar facilmente os sites principais em sua conta. Os diferentes tipos de site não são funcionalmente diferentes no Aplicativo de Gerenciamento Cato ou na sua rede. No entanto, você só pode definir um único Centro de Dados para a conta.

Para cada localização do escritório que você conecta ao Socket Cato, você deve definir um site de acordo com o tipo de conexão necessário para a localização.

As definições de site incluem informações gerais de configuração, configurações de DNS e Hosts.

A tabela a seguir mostra as configurações de recursos adicionais que estão disponíveis para cada tipo de socket:

Tipo de Conexão

Múltiplas WAN

Ignorar

Encaminhamento de Porta Local

Redes

Tomada X1500

Sim

Sim

Sim

Completo

Socket X1700

Sim

Sim

Sim

Completo

Azure/AWS/ESX vSocket

Sim

Sim

Sim

Completo

IPsec IKEv1 (iniciado por Cato)

-

-

-

Parcial

IPSec IKEv2

-

-

-

Parcial

Adicionando um Novo Site

Para cada localização de escritório que você conecte ao Aplicativo de Gerenciamento Cato, você deve definir um site de acordo com o tipo de conexão no local. Além disso, você pode configurar configurações e recursos avançados.

Todas as configurações nesta janela podem ser editadas posteriormente.

A Faixa Nativa da LAN para o site usa o Roteamento Interdomínio Sem Classe (CIDR) para a sub-rede. /32 blocos CIDR não são suportados.

Nota

Nota: Se dois ou mais sites em sua conta Cato usarem intervalos de endereços IP idênticos, você deve ativar e configurar a Tradução de Intervalo Estático conforme descrito em Configurações do Sistema para a Conta.

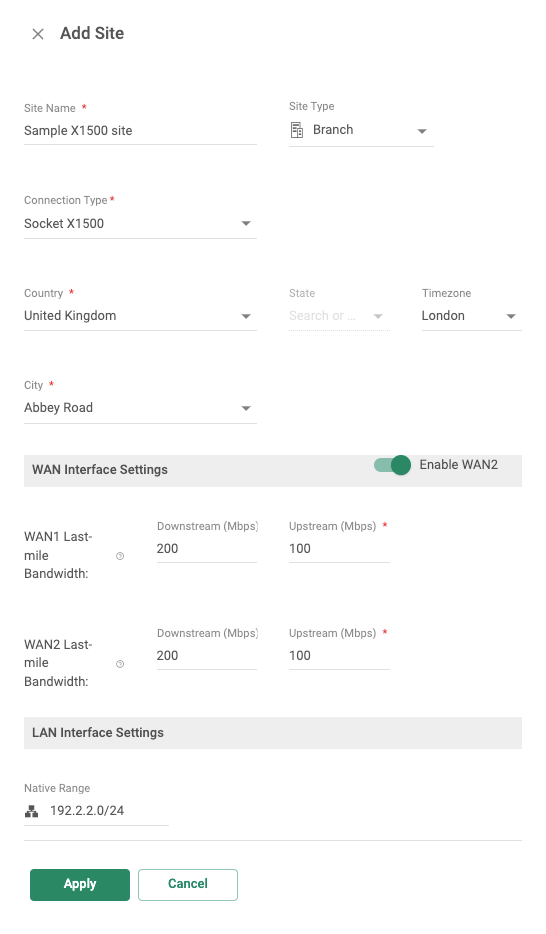

Para adicionar um novo site:

  1. No menu de navegação, clique em Rede > Sites.

  2. Clique em Novo. O painel Adicionar Site é aberto.


  3. Configure as configurações Gerais para o site:

    1. Digite o Nome do Site.

    2. Selecione o Tipo de Site. Esta opção determina qual ícone é usado para o site na janela de Topologia.

    3. Selecione o Tipo de Conexão para o site.

    4. Configure o País, Estado, Fuso Horário, e Cidade para definir o período de tempo para a Janela de Manutenção para atualizações de Tomadas.

      Se a sua cidade não estiver listada, selecione a próxima cidade mais próxima na lista. Isso garante que o PoP mais próximo seja selecionado automaticamente para melhor desempenho.

    5. Selecione o Fuso Horário.

      Para Sockets e vSockets, essa configuração é usada para definir o período de tempo para a Janela de Manutenção de atualizações de Socket.

  4. Na seção Configurações da Interface WAN, configure as configurações para os Sockets:

  5. Se o site usar um link para a conexão secundária do ISP, selecione Habilitar WAN2.

  6. Para Sockets e vSockets, configure os limites de largura de banda para o site:

    1. Digite os valores (em Mbps) para a Largura de Banda WAN1 e a Largura de Banda WAN2 para Tráfego Recebido e Enviada.

    2. Se necessário, repita a etapa anterior para a Largura de Banda WAN2.

  7. Na seção Configurações da Interface LAN, configure a Faixa Nativa para o site.

  8. Selecione a Licença apropriada com base na região.

  9. Clique em Aplicar.

    O novo site é adicionado à conta.

Controlando a Largura de Banda para um Site

Você pode usar o Aplicativo de Gerenciamento Cato para controlar a largura de banda máxima upstream e downstream da Nuvem Cato para cada site.

Configure a configuração de largura de banda de acordo com os termos da licença do site Cato. Por exemplo, se a licença do site for para 100 Mbps, configure cada link (upstream e downstream) como 100 Mbps. Se a licença do site Cato tiver um valor de largura de banda maior que a largura de banda do link do ISP, defina a largura de banda de cada link de acordo com a largura de banda do ISP.

Você pode definir os valores como números inteiros ou incluir até uma casa decimal.

Para sites Socket com múltiplos links WAN, a licença é para a largura de banda agregada de todos os links WAN. Por exemplo, para uma licença de site de 500 Mbps, recomendamos definir cada link WAN para 250 Mbps. No entanto, existem situações em que um ISP tem menor largura de banda, então WAN1 seria definida como 400 Mbps e WAN 2 seria definida como 100 Mbps.

Você pode configurar as configurações da seguinte forma:

Sites Socket - Rede > {site} > Configurações do Site > Socket

Sites IPsec - Rede > {site} > Configurações do Site > IPsec > Túneis Primário e Secundário
