Acessando a Interface Web do Socket

Visão Geral da Interface Web do Socket

A Interface Web do Socket mostra opções e informações diretamente relacionadas ao Socket da Cato. Isso permite que você configure definições e mostra dados que não estão disponíveis no Aplicativo de Gerenciamento Cato.

Nota

Importante! Fazer alterações na Interface Web do Socket pode ter um impacto significativo na rede e é destinado principalmente para administradores experientes da Cato.

Algumas das opções e janelas na Interface Web do Socket são projetadas para Uso Interno e de Suporte. Por exemplo, a aba Log é apenas para dados internos e não contém logs de clientes. Use a tela de Eventos para logs e eventos relacionados a um Socket específico.

Internet Explorer está em fim de vida e não é suportado para usar a Interface Web do Socket, recomendamos usar um navegador diferente.

Versões TLS Suportadas

Para Sockets v9.1 e superiores, apenas as versões TLS 1.2 e 1.3 são suportadas para a Interface Web do Socket.

Iniciar Sessão na Interface Web do Socket

Existem várias maneiras de iniciar sessão na Interface Web do Socket, acesso centralizado ou acesso local, e para sites vSocket também através da Internet pública. Com o acesso centralizado, você pode iniciar sessão automaticamente na Interface Web do Socket a partir do Aplicativo de Gerenciamento Cato sem inserir a senha da Interface Web do Socket. As suas credenciais do Aplicativo de Gerenciamento Cato são usadas para autenticar na Interface Web do Socket.

Com o acesso local, você pode usar o endereço IP local para a interface LAN do Socket para conectar-se à Interface Web do Socket. Para esta opção, você deve ter conectividade IP com o IP local do Socket e autenticar com as credenciais da Interface Web do Socket.

Se necessário, você pode atribuir um endereço IP público à interface MGMT de um vSocket para acessar a Interface Web do Socket pela Internet pública. A Cato recomenda fortemente o uso de uma política de segurança de entrada para restringir o acesso apenas a endereços IP de origem específicos e HTTPS (TCP/443).

Iniciando sessão na Interface Web do Socket a partir do Aplicativo de Gerenciamento Cato

Administradores com permissões de editor podem iniciar sessão automaticamente na Interface Web do Socket a partir do Aplicativo de Gerenciamento Cato.

Para iniciar sessão na Interface Web do Socket a partir do Aplicativo de Gerenciamento Cato:

  1. No menu de Navegação, clique em Redes > Sites e selecione o site.

  2. No menu de Navegação, clique em Configurações do Site > Socket.

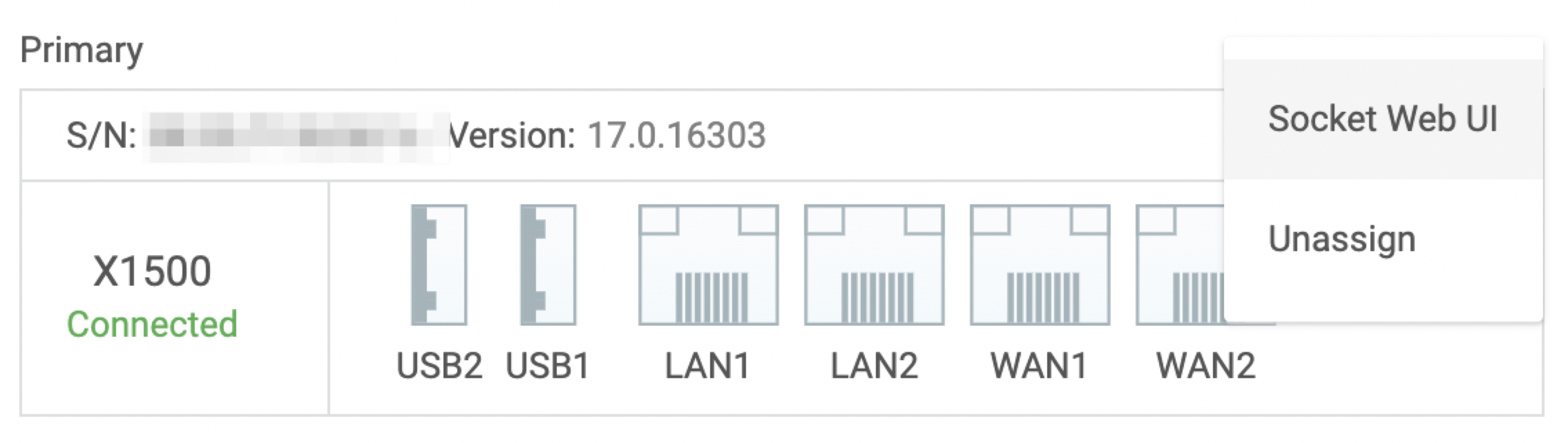

  3. No menu de Ações do socket, selecione Interface Web do Socket.

O navegador abre uma nova aba e inicia sessão na Interface Web do Socket.


A Interface Web do Socket desconecta automaticamente quando a janela está ociosa por mais de 10 minutos.

Iniciando Sessão na Interface Web do Socket pela Rede

Use as credenciais para a Interface Web do Socket para iniciar sessão a partir de um navegador de Internet usando o endereço IP do Socket.

Para iniciar sessão na Interface Web do Socket a partir de um navegador de Internet:

  1. (Para um site único de Socket) Localize o endereço IP para a interface LAN do Socket:

    1. No menu de Navegação, selecione Redes > Sites e selecione o site.

    2. No menu de Navegação, clique em Configurações do Site > Redes.

    3. Localize a linha para o intervalo Nativo.

    4. A configuração de IP Local mostra o endereço IP para a Interface Web do Socket.

  2. (Para um site de HA) Localize o endereço IP de gerenciamento para o Socket:

    1. No menu de Navegação, selecione Redes > Sites e selecione o site.

    2. No menu de Navegação, selecione Configurações do Site > Socket.

    3. Expanda a seção Alta Disponibilidade e localize as definições de IP de Gerenciamento Web para o Socket relevante.

  3. De um navegador de Internet, digite o seguinte URL: https://[o endereço IP do seu Socket da Cato].

    Por exemplo, https://10.0.0.15

  4. Insira as credenciais de login para a Interface Web do Socket.

Nota

Nota: A política de senha para Sockets da Cato é que você deve alterar a senha a cada 90 dias. Após 90 dias, a senha expira e a janela de login para a Interface Web do Socket solicita que você autentique e insira uma nova senha.

Iniciar Sessão na Interface Web do Socket Localmente para um Socket Novo ou Reimaginado

Esta seção explica como iniciar sessão na Interface Web do Socket por uma rede local, para Sockets novos ou Sockets que foram reimaginados e redefinidos para configurações de fábrica.

Para iniciar sessão na Interface Web do Socket localmente para um Socket novo ou reimaginado:

  1. Se necessário, prepare-se para conectar ao Socket com um computador.

    1. Use um cabo Ethernet para conectar uma interface no computador à porta apropriada para o modelo de Socket:

      • Socket X1500 - porta 2 (LAN2)

      • Socket X1600 - porta 8

      • X1700 Socket - Porta MGMT

    2. Configurar a interface no computador com um Endereço de IP Estático que esteja na mesma Sub-rede que a interface LAN2 ou MGMT:

      • Endereço IP: 169.254.1.2

      • Máscara de Sub-rede: 255.255.0.0

  2. De um navegador de Internet, vá para https://169.254.100.1

  3. Digite as credenciais iniciais de login do Socket:

    • Nome de Usuário: admin

    • Senha: admin

Alteração da Senha Inicial

A senha inicial para um Socket é admin. Após acessar o Socket pela primeira vez, você deve alterar a senha. Mais sobre:

Para alterar a senha inicial do Socket:

  1. Inicie sessão na Interface Web do Socket com estas credenciais:

    • Nome de Usuário: admin

    • Senha para Socket físico: admin

    • Senha para AWS vSocket: ID da Instância para a VM vSocket

    • Senha para Azure vSocket: ID da VM

  2. Altere a senha conforme solicitado.

Mostrar o Estado do Link

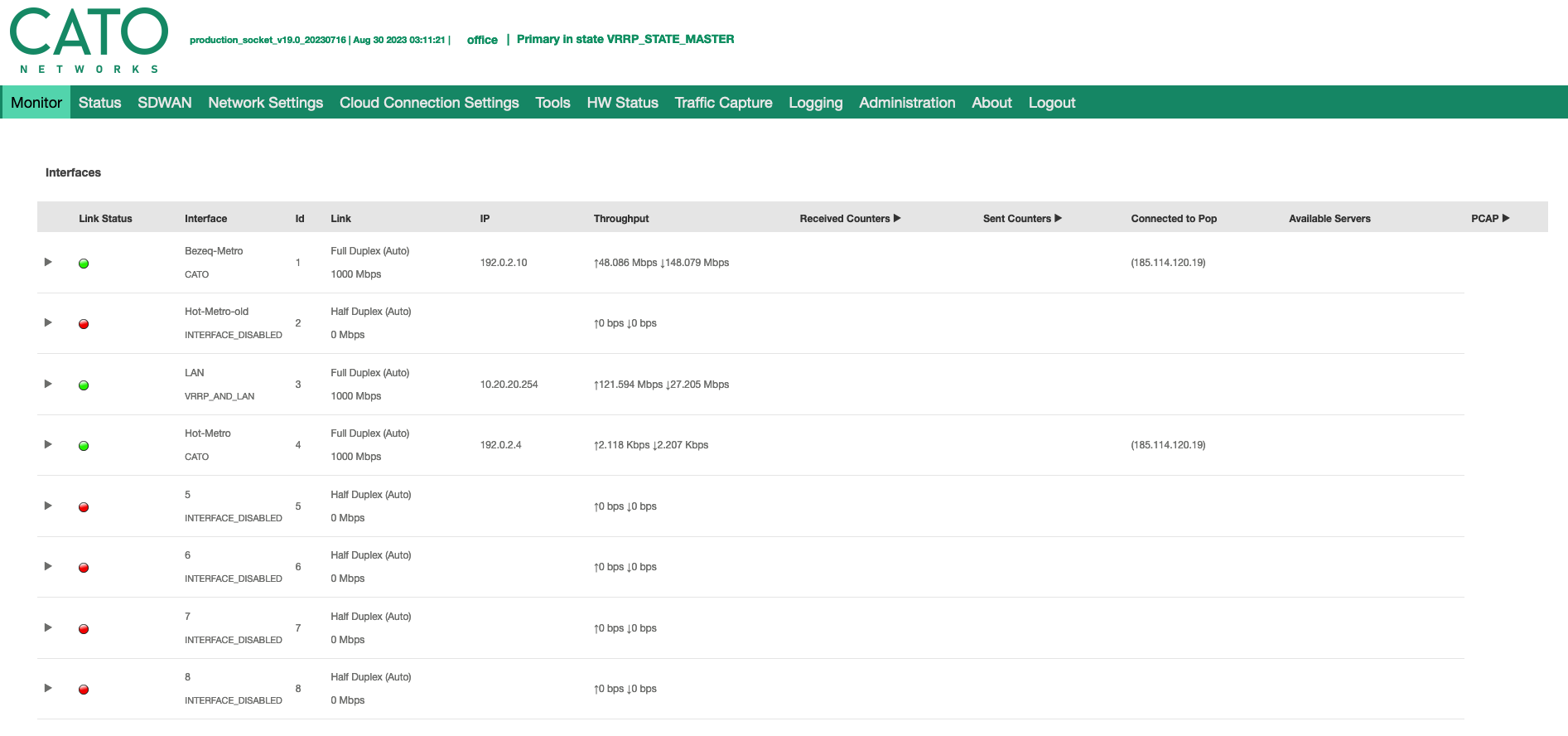

A aba Monitorar na Interface Web do Socket mostra o Status de cada link do Socket.

Para mostrar a mensagem de Status para um Link:

  • Clique no ícone do link.

    A janela será aberta e mostrará mais informações sobre o Status do Link.

Entendendo os Ícones de Status do Link

A coluna Status do Link tem um ícone colorido que indica o Status do link do Socket. O Status da Média é para links USB, e indica se o dispositivo USB está encaixado ou desencaixado. Esta seção descreve os Detalhes de cada ícone de Status do Link.


  • Verde - O link está ativo e conectado à Nuvem Cato

  • Laranja - O link está ativo e tem um Endereço IP, mas não pode se conectar à Nuvem Cato. Veja abaixo, Resolvendo um Problema de Conectividade de Link

  • Roxo - O link está ativo, mas não possui um Endereço IP (por exemplo, um servidor DHCP não atribuiu um Endereço IP a este link)

  • Vermelho - O link está desconectado

  • Cinza - O link está desconectado e o Status da Média está desencaixado

Resolvendo um Problema de Conectividade de Link

Quando o ícone de Status de um link está laranja, então há um problema de Conectividade com esse link. Os problemas mais comuns são:

  • O link tem Conectividade com a Internet, mas há problemas com o Servidor DNS

  • O link não tem Conectividade com a Internet

O procedimento a seguir são etapas sugeridas para ajudar a identificar o Problema de Conectividade com o link específico. De um host, resolva uma consulta DNS para um FQDN popular. Em seguida, utilize a Interface Web do Socket para executar um ping nesse FQDN desde o link específico do Socket. Se o link do Socket não conseguir executar o ping com sucesso no FQDN, então provavelmente há um problema com o Servidor DNS.

Para solucionar um link com um ícone de Status laranja:

  1. De um host atrás do link, a partir do CLI, conclua uma consulta DNS para um nome de host popular. Por exemplo, dnslookup www.yahoo.com

    • Se não houver resposta a este comando, há um problema com a Conectividade com a Internet. Por favor, entre em contato com seu ISP (Provedor de Serviços de Internet).

  2. Inicie sessão na Interface Web do Socket.

  3. Na barra de menu, selecione Ferramentas.

  4. Em Nome/IP, insira um Endereço IP que você recebeu do comando de consulta DNS na etapa 1.

  5. Em Rota via, selecione o link com o ícone de Status laranja para tráfego direto. Por exemplo, WAN 01 diretamente.

  6. Clique em Ping.

    • Se o ping for bem-sucedido, então não há Problemas de Conectividade com a Internet para este link.

    • Caso contrário, há um problema com a Conectividade com a Internet. Por favor, entre em contato com seu ISP.

  7. Altere o Nome/IP para o FQDN do nome do host do passo 1. Por exemplo, www.yahoo.com.

  8. Clique em Ping.

    • Se o ping for bem-sucedido, então este link pode resolver pedidos de DNS. Por favor, contate o Suporte da Cato.

    • Caso contrário, há um problema com o servidor de DNS para este link. Continue com as sugestões abaixo.

  9. Para investigar possíveis problemas no servidor de DNS para este link:

    1. Certifique-se de que os servidores de DNS na aba Configurações de Rede na Interface Web do Socket estejam configurados corretamente.

    2. O seu ISP permite resolução de DNS para este link e endereço IP? Verifique a recomendação para o seu ISP e tente os passos acima novamente.

    3. Certifique-se de que a porta 53 não esteja bloqueada por um firewall ou pelo ISP.

      Se precisar de ajuda, ou se o problema ainda persistir, por favor contate o Suporte da Cato.
