Usando a Página de Topologia

Este artigo explica como usar a página de Topologia para obter uma visão geral dos sites na sua conta e dos Usuários SDP conectados à rede.

Visão geral

A página de Topologia mostra uma visão de alto nível dos sites para a conta e dos usuários que estão atualmente conectados ao Cato Cloud. Ela também contém opções para permitir que você controle facilmente as configurações comuns e mostra algumas análises e dados em tempo real.

Você pode usar o recurso Interface Web do Socket remoto para acesso centralizado à Interface Web do Socket para um site específico. Para mais informações, consulte Acesso à Nuvem no Socket WebUI.

Usando a Página de Topologia

A página de Topologia fornece vários atalhos para usuários e sites que levam você diretamente à página de Análise de Rede para sites ou usuários específicos, ou para toda a conta.

Para mostrar a página de Topologia:

  • No menu de navegação, clique em Inicial > Topologia.

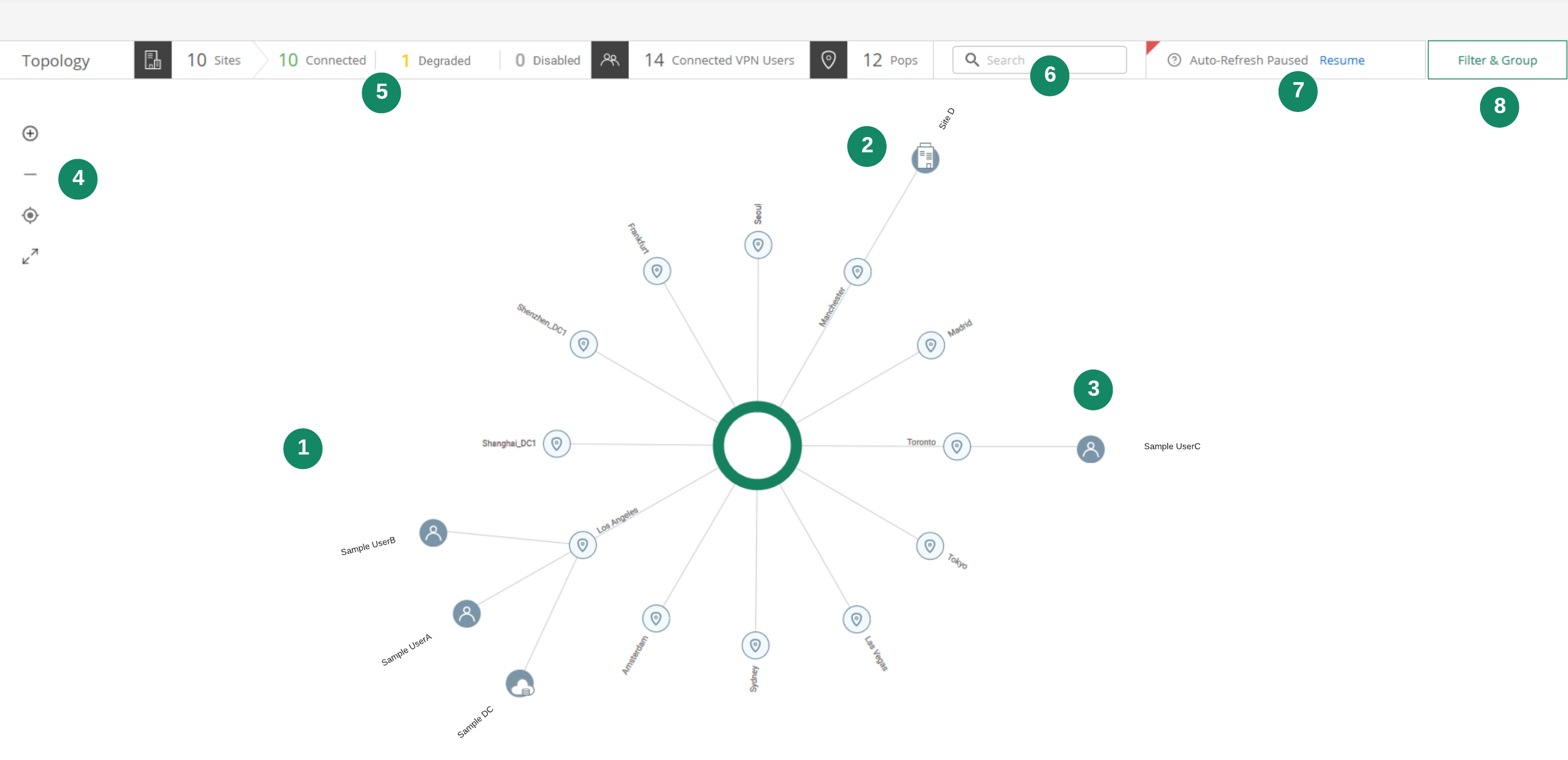

A captura de tela a seguir mostra as seções da página de Topologia.


Estado

Descrição

1

  • O ícone do site é de acordo com a configuração de Tipo (na seção Geral para o site). Os tipos incluem Filial, Sede, Centro de Dados na Nuvem e Centro de Dados.

  • O ícone do usuário é de acordo com o Sistema Operacional do Cliente

    A página de Topologia não mostra usuários individuais que estão conectados à rede com o modo de escritório.

2

  • ZoomIn.png Aumentar Zoom

  • ZoomOut.png Reduzir Zoom

  • Recenter.png Centralizar a página de Topologia e redefinir para o zoom padrão

  • expandAll.png Expandir todos os sites, nós PoP e Usuários SDP

  • collapseAll.png Recolher todos os sites, nós PoP e Usuários SDP

3

A seção de filtro rápido para a página de Topologia permite que você mostre apenas os seguintes itens:

  • Sites - Todos os sites configurados para sua conta

  • Conectado - Todos os sites que estão ativamente conectados a um PoP no Cato Cloud

  • Desconectado - Sites que NÃO estão conectados ao Cato Cloud

  • Degradado - Sites que têm problemas de conectividade, por ex. uma porta ou túnel está fora do ar, ou o Status HA não está pronto

  • Desconectado (Desabilitado) - Locais que estão desabilitados na CMA (manualmente ou devido a uma licença expirada)

  • Usuários SDP Conectados - Usuários SDP e LAN que estão conectados ativamente à Cato Cloud

4

Pesquisar - insira a string de pesquisa (mesmo um nome parcial para um site ou usuário SDP) e a página de Topologia atualiza automaticamente para mostrar apenas os itens que correspondem à pesquisa

5

Filtrar & Agrupar - Clique neste botão para abrir o painel Filtrar & Agrupar para controle granular sobre como os itens na página de Topologia são exibidos. Veja abaixo, Usando o Painel de Filtro & Grupo.

Compreendendo o Painel de Informação do Site

Quando você clica em um site na página de Topologia, um painel se abre e mostra detalhes sobre o site. Para informações sobre o painel de visualização do site, consulte Trabalhando com o Painel de Visualização do Site.

Usando o Painel de Filtro & Grupo

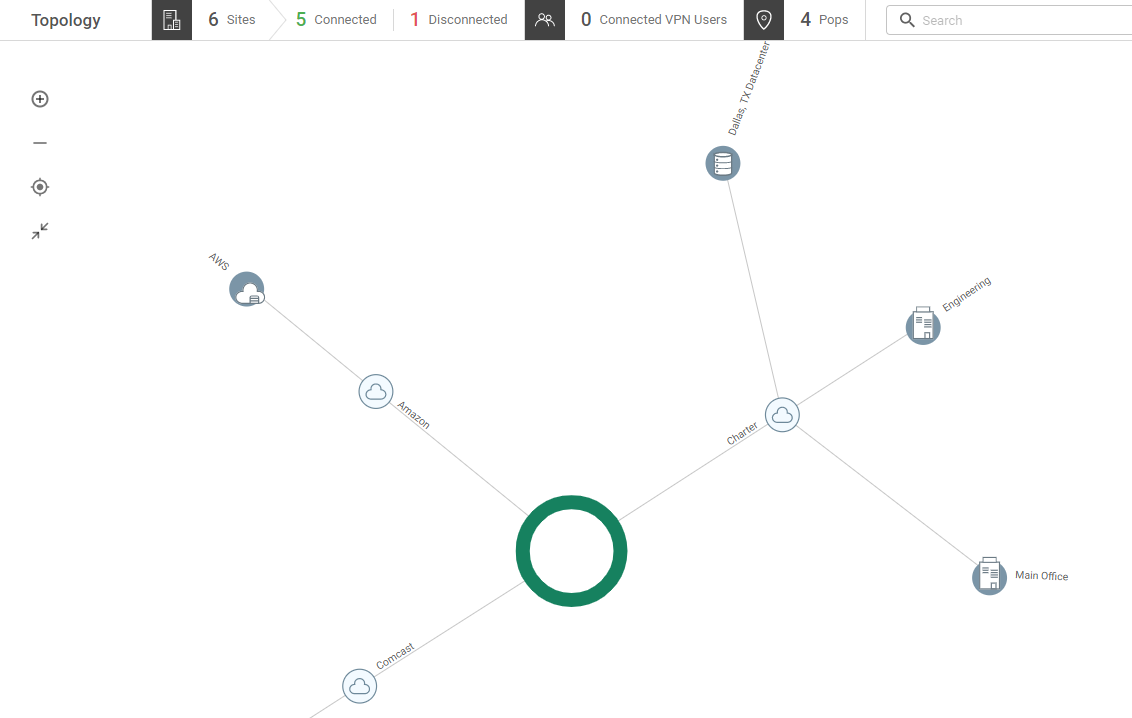

O painel de Filtrar & Agrupar permite que você controle facilmente como os sites e Usuários SDP são exibidos na página de Topologia. A seção Mostrar gerencia quais sites e Usuários SDP aparecem atualmente na página. A seção Agrupar permite que você gerencie quais nós são usados para exibir os sites e Usuários SDP. Cada nó agrega os sites e Usuários SDP relevantes ao seu redor. O exemplo a seguir mostra sites de acordo com o provedor (ISP):


Explicação das Opções de Filtro & Grupos

Estas são as opções de exibição no painel Filtrar & Grupos:

  • Mostrar > Sites - Exibe todos os sites na conta. Use as seguintes opções para selecionar quais sites são exibidos ou ocultados na página de Topologia:

    • Conectado - Sites que estão atualmente conectados ao Cato Cloud

    • ​​Degradado​​ - Locais com problemas de conectividade

    • Desconectado - Sites que NÃO estão conectados ao Cato Cloud

    • Desconectado (Desabilitado) - Locais que estão atualmente desabilitados

  • Mostrar > Usuários SDP - Mostra ou oculta todos os Usuários SDP que estão atualmente conectados à sua conta.

  • Menu suspenso Agrupar - Selecione uma opção preconfigurada para como os sites e Usuários SDP são agrupados em torno de nós na página de Topologia:

    • Padrão - visualização padrão de Topologia (de acordo com o número de sites e usuários conectados na sua conta)

    • Nenhum - Nenhum nó é usado, todos os sites e Usuários SDP são agrupados em torno do Cato Cloud

    • Topologia Completa - Os seguintes nós são usados: Localização do PoP > Sites, Usuários > País, sistema operacional (SO) e ISP

    • Agrupamento Personalizado - ver abaixo

  • Agrupamento Personalizado > Sites ou Usuários - Selecione uma ou mais das seguintes opções para controlar quais nós são usados para agrupar os sites e Usuários SDP:

    • PoP - Agrupados de acordo com a localização geográfica do PoP

    • Sites - Todos os sites são agrupados em torno de um único nó de Sites (somente para sites)

    • Usuários - Todos os Usuários SDP são agrupados em torno de um único nó de Usuários (somente para usuários)

    • País - Todos os sites e Usuários SDP são agrupados em torno de nós para o país que é definido para sites (no Aplicativo de Gerenciamento Cato)

    • Provedor - Todos os sites e Usuários SDP são agrupados em torno de nós para cada Provedor de serviços de Internet local (ISP)

    • Sistema Operacional - Todos os Usuários SDP são agrupados em torno de nós para cada sistema operacional de dispositivo (somente para usuários)

Agrupamento Personalizado - Alterando a Hierarquia de Nós

A ordem das opções de Agrupar define a hierarquia dos nós na página de Topologia. A opção que está no topo da lista é o nó mais próximo do Cato Cloud. Você pode arrastar e soltar as opções para alterar a hierarquia das configurações de Agrupamento Personalizado.

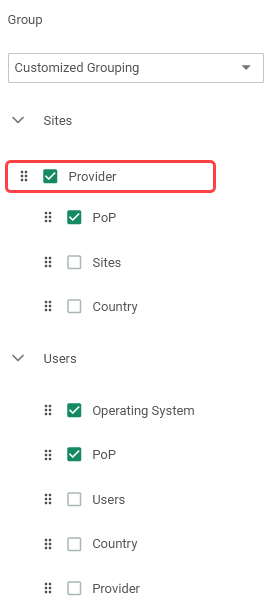

O exemplo a seguir mostra a alteração da hierarquia de Sites, de modo que os nós de Provedor estejam mais próximos ao Cato Cloud, e depois os nós de PoP vêm após os nós de Provedor.
