Este artigo fornece informações de contexto sobre o uso de perfis de QoS e Gerenciamento de Largura de Banda com regras de rede em sua conta.
Você pode definir e gerenciar sua largura de banda a partir de um local centralizado com a granularidade necessária por:
-
Configurando as Políticas de QoS da sua organização através de perfis de Gerenciamento de Largura de Banda. Esses perfis definem prioridades e limitam a largura de banda upstream/downstream a uma velocidade fixa ou a um percentual da largura de banda total.
-
Analisando QoS em tempo real ou visualizando dados históricos.
Para mais informações sobre o trabalho com perfis de Gerenciamento de Largura de Banda, veja:
Você pode definir e gerenciar PBR a partir de um local centralizado com a granularidade necessária.
O PBR compreende as seguintes funções principais:
-
Seleção de Transporte: você pode definir através de qual transporte (como Cato ou Alt. WAN) transferir tráfego específico. Por exemplo, se um site tem Alt. WAN (MPLS) assim como um link de internet, você pode definir um PBR onde certo tráfego WAN é direcionado via MPLS enquanto o tráfego restante e a internet são direcionados pelo Cato Socket.
-
Seleção de NIC: você pode definir através de qual NIC transferir tráfego específico. Por exemplo, se um site tem múltiplas linhas de internet, você pode definir um PBR onde um NIC é usado para todos os aplicativos de negócios, enquanto outro NIC é usado para aplicativos não comerciais.
Nota
Nota: a seleção de NIC é aplicável apenas caso o transporte selecionado seja Cato.
-
Saída ou NAT do Cato Socket: você pode selecionar por qual PoP(s) ou IP(s) o tráfego específico deve sair do Cato Socket, como explicado nos exemplos a seguir:
-
Saída de uma localização específica (Rota via): Se você deseja otimizar o tráfego de internet específico para sair do Cato Socket mais próximo da localização de destino, ou sair de localizações específicas para fins de localização.
-
NAT com um IP específico: Se você precisar sair com um IP específico para obter acesso seguro a aplicativos SaaS aplicáveis (por exemplo, sair com tráfego do Salesforce com um IP específico do Cato Socket e populando esse IP na lista branca do Salesforce aumenta a segurança geral, e força os usuários a acessar o Salesforce do Cato Socket, beneficiando-se da Pilha de Serviços de Segurança do Cato Socket).
-
Nota
Nota: um endereço IP específico está associado apenas à sua conta, e não é compartilhado com nenhum outro cliente da Cato Networks. Para sair com um IP específico, você deve primeiro obter um formulário de alocação de IP da Cato.
O PBR da Cato está intimamente associado ao motor de QoS da Cato e às Regras de Rede.
O motor de QoS monitora dinamicamente a matriz de qualidade de cada link (congestionamento, perda de pacotes, variação, latência).

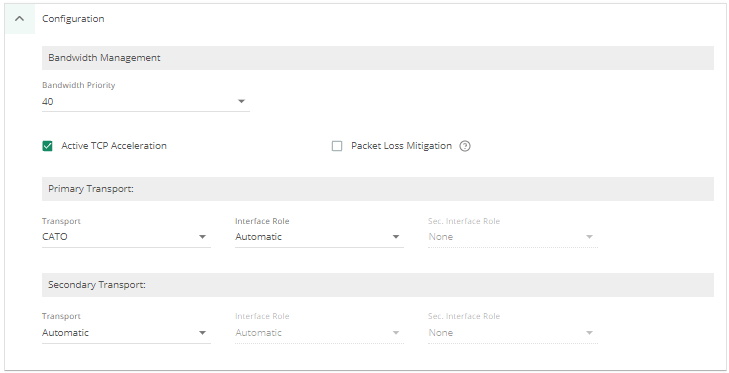

Ao definir Regras de Rede, você pode definir a funcionalidade do PBR da seguinte forma:
-
Transporte/NIC explícito - embora o Cato Socket seja o transporte padrão, você pode selecionar um transporte diferente como principal, e selecionar qual transporte secundário usar se o transporte principal não estiver disponível (devido a uma falha ou matriz de qualidade do motor de QoS).
Nota
Nota: se você selecionar transportes/NICs explícitos, o motor de QoS monitora a perda de pacotes, variação e latência. se ocorrer congestionamento, pacotes são descartados.
-
Automático - você pode definir regras de rede para selecionar dinamicamente o melhor link disponível para enviar o tráfego, com base na matriz de qualidade do link do motor de QoS do Cato Socket. Se a qualidade de um link não atender aos limiares de qualidade, ele é considerado como indisponível e o outro link será usado.
Nota
Nota: se você selecionar transportes automáticos, o motor de QoS monitora congestionamento, perda de pacotes, variação e latência.
-
Nenhum - você pode definir o transporte/NIC secundário para nenhum. Por exemplo, em um site com dois links, um é usado para tráfego de negócios, enquanto o outro para tráfego não comercial. Se o link de tráfego não comercial falhar, você não necessariamente deseja transferir esse tráfego para o link de negócios.
Você define seu PBR ao configurar as ações para uma Regra de Rede, conforme descrito em Configurar Regras de Rede.
Você pode monitorar o PBR em tempo real ou visualizar dados históricos, proporcionando uma melhor compreensão de como seu tráfego está sendo roteado e permitindo que você ajuste o PBR conforme necessário.
Quando você configura um site, também define a capacidade de largura de banda upstream/downstream para o site. Dessa forma, o Cato Socket está ciente da capacidade de cada link, e pode explorá-lo ainda mais no motor de QoS. Como parte do motor de QoS, a Cato monitora continuamente a matriz de qualidade de cada link com base nesses fatores: congestionamento, perda de pacotes, variação e latência.
O Socket decide dinamicamente como enviar o tráfego sobre o melhor link disponível de acordo com a configuração no PBR.
Você também pode configurar Regras de Saúde para definir alertas baseados nos limiares de qualidade do link que você pode configurar em Rede > Regras de Saúde de Conectividade/Qualidade.
Além disso, Cato usa Weighted Random Early Drop (WRED). Antes de descartar um pacote (devido à falta de capacidade), Cato armazena em buffer um limiar mínimo de 250 pacotes e um limiar superior de 500 pacotes. Você pode usar análises para detalhar e obter mais informações sobre pacotes descartados.
Para cada perfil de Gerenciamento de Largura de Banda, você atribui um número definindo sua prioridade. Quando você atribui esses perfis priorizados para as Regras de Rede, você efetivamente implementa a priorização de tráfego que inclui, quando os links estão congestionados, a limitação do tráfego conforme limites definidos no perfil de Gerenciamento de Largura de Banda.
Para mais informações sobre Regras de Rede, veja Configuração de Regras de Rede.
Cato fornece um conjunto de prioridades predefinidas atribuídas às regras de rede predefinidas como segue:
|
Prioridade |
Propósito Predefinido |
|---|---|
|
P10 |
Priorizando o Tráfego de Voz & Vídeo através de WAN e Internet. |
|
P20 |
Priorizando o tráfego RDP através de WAN e Internet. |
|
P30 |
Priorizando o tráfego SMB através de WAN e Internet. |
|
P40 |
Priorizando o restante do tráfego WAN. |
|
Padrão |
Priorizando o restante do tráfego da Internet e usado como prioridade padrão quando uma Regra de Redes não tem um contexto de QoS (o que significa que nenhuma prioridade específica deve ser atribuída a ela) |
