Mostrando a Tabela de Roteamento para sua Conta

Este artigo discute como usar a tela da Tabela de Roteamento para analisar as informações de roteamento da sua conta.

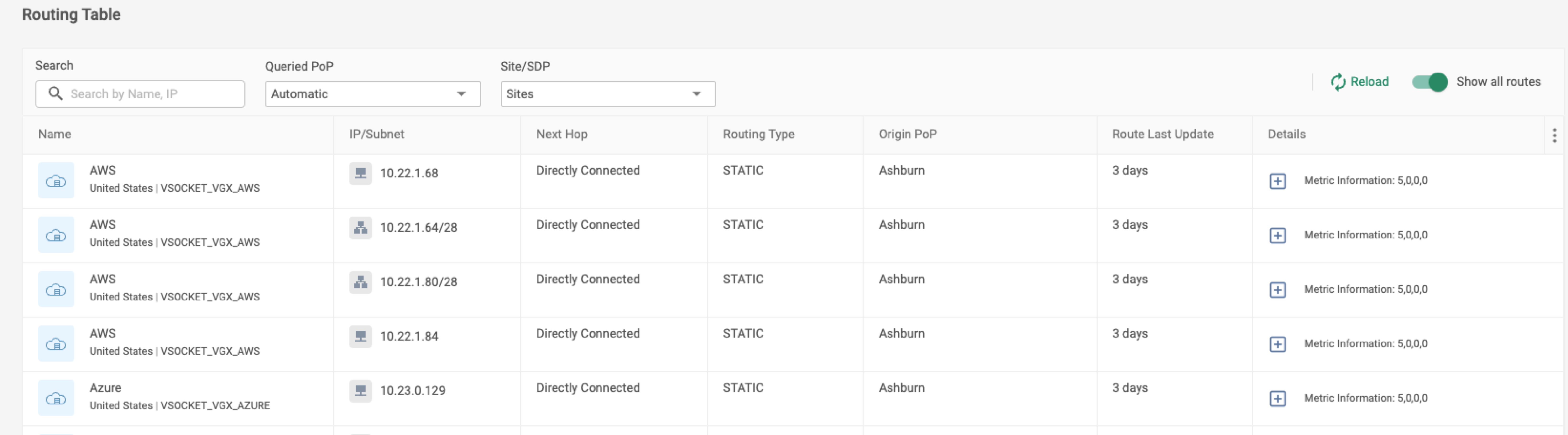

Por Padrão, a tela da Tabela de Roteamento mostra todas as rotas ativas e inativas para a conta. Rotas ativas têm as melhores métricas de rota e são usadas para encaminhamento de tráfego, enquanto rotas inativas têm métricas menos preferidas. Por exemplo, em um site com dois vizinhos BGP, as mesmas rotas são aprendidas de ambos os vizinhos. A rota com a métrica BGP preferida aparece como ativa, enquanto as rotas com métrica menos preferida aparecem como inativas.  Se o vizinho BGP principal cair, a rota inativa se tornará ativa e será usada para encaminhamento de tráfego.

Você pode pesquisar por rotas específicas, sub-redes, nomes de sites e Usuários SDP de acordo com seu endereço IP ou nome. A tabela é filtrada dinamicamente à medida que você digita a string de pesquisa. Você pode filtrar as rotas da seguinte forma:

  • PoP Consultado - Todos os PoPs da Cato que atendem à conta têm informações de roteamento semelhantes.

    • Automático opção – As informações de roteamento são consultadas de um PoP aleatório

    • Selecionar manualmente um PoP específico para o qual as informações de roteamento são consultadas

  • Sites/Usuários SDP – Selecione para mostrar rotas para Sites, Usuários SDP ou para ambos (por padrão, apenas rotas para Sites são mostradas)

Para mostrar a tabela de roteamento:

  1. No painel de navegação, clique em Rede > Tabela de Roteamento.

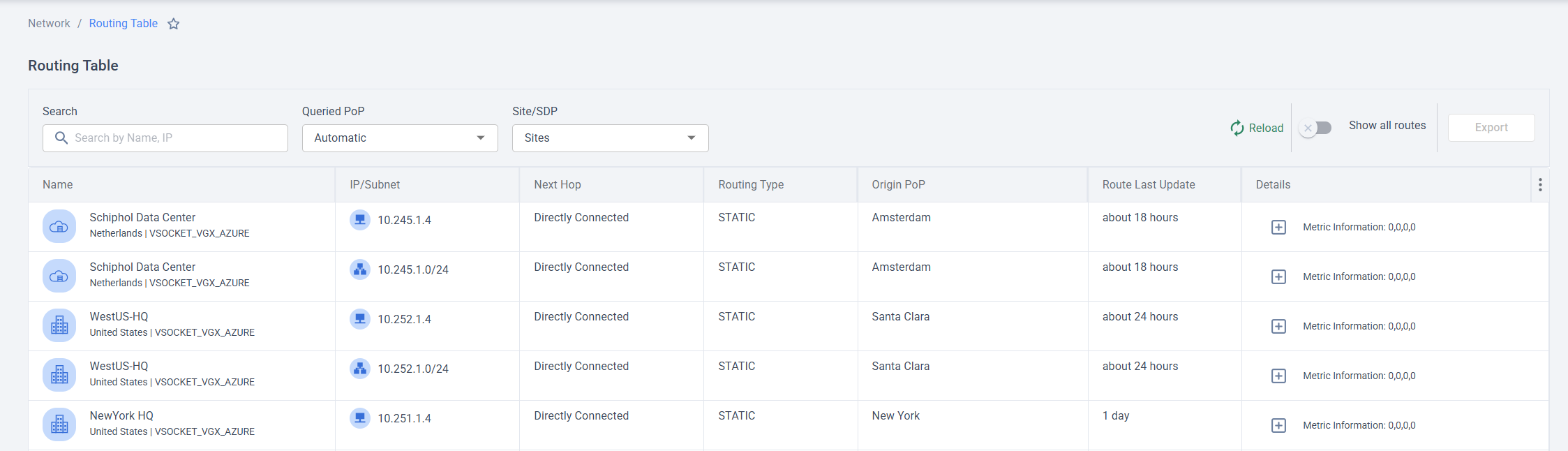

    A tela Tabela de Roteamento é aberta.


  2. Para mostrar apenas rotas ativas, clique no controle deslizante Mostrar todas as rotas toggle.png.

    O controle deslizante está cinza quando essa opção está desativada.

Entendendo os Campos da Tabela de Roteamento

Esta seção explica as colunas e campos na tela da Tabela de Roteamento.

  • Nome – Nome do site de origem da rota ou Usuário SDP.

  • IP/Sub-rede - Endereço IP do host ou notação CIDR da sub-rede.

  • Próximo Salto – O endereço IP do próximo dispositivo para esta rota.

    • Rotas sem próximo salto aparecem como Conectado Diretamente.

  • Tipo de Roteamento – Uma rota dinâmica ou estática.

    • Estática – Uma rota definida estaticamente no Aplicativo de Gerenciamento Cato

    • Dinâmica – Uma rota aprendida de um dispositivo par. (BGP) Esta rota não está definida no Aplicativo de Gerenciamento Cato.

  • PoP de Origem – O PoP da Cato conectado de onde a rota se origina.

  • Última Atualização da Rota – Última vez que o PoP recebeu uma atualização para a rota.

  • Detalhes – Informação métrica adicional para uma rota (se a métrica for exibida como 0 não há informação disponível).

    • Métrica do Túnel – Prioridade do túnel (um valor menor é preferido)

    • Peso – Prioridade configurada do par BGP (um valor menor é preferido)

    • Comprimento AS – Comprimento do Caminho AS para esta rota (se disponível)

    • Métrica Discriminatória – Atributo MED recebido por roteador externo (se disponível)

  • Informação BGP Adicional – Informações adicionais para rotas dinâmicas (se disponíveis).

    • Caminho AS – Sequência do Caminho AS da rota

    • AS de Origem – Tipo de AS de origem para esta rota

    • Comunidades – Comunidades BGP recebidas para a rota
