Существует много различных факторов, которые могут вызвать сбой туннеля IPSec, таких как неправильная конфигурация, неправильная маршрутизация, или потенциальные проблемы с оборудованием. Эта статья описывает различные инструменты, которые можно использовать для расследования и выявления коренной причины проблем подключения туннеля, а затем их устранения.
Раздел IPsec для сайта содержит инструменты, которые можно использовать для устранения проблем подключения для сайта, включая:
-
Журнал подключения хронологии
-
Перехват трафика (PCAP)
-
Статус соединения
-
Сбросить туннель
Эти инструменты доступны для типов сайтов IPSec (IKEv1, IKEv2) и могут быть использованы как для основных, так и для вторичных туннелей.
Примечание: Инструменты устранения неполадок не поддерживаются для IPSec IKEv1 FW-init.
Чтобы показать раздел IPsec, перейдите в Конфигурация Сайта > IPSec.

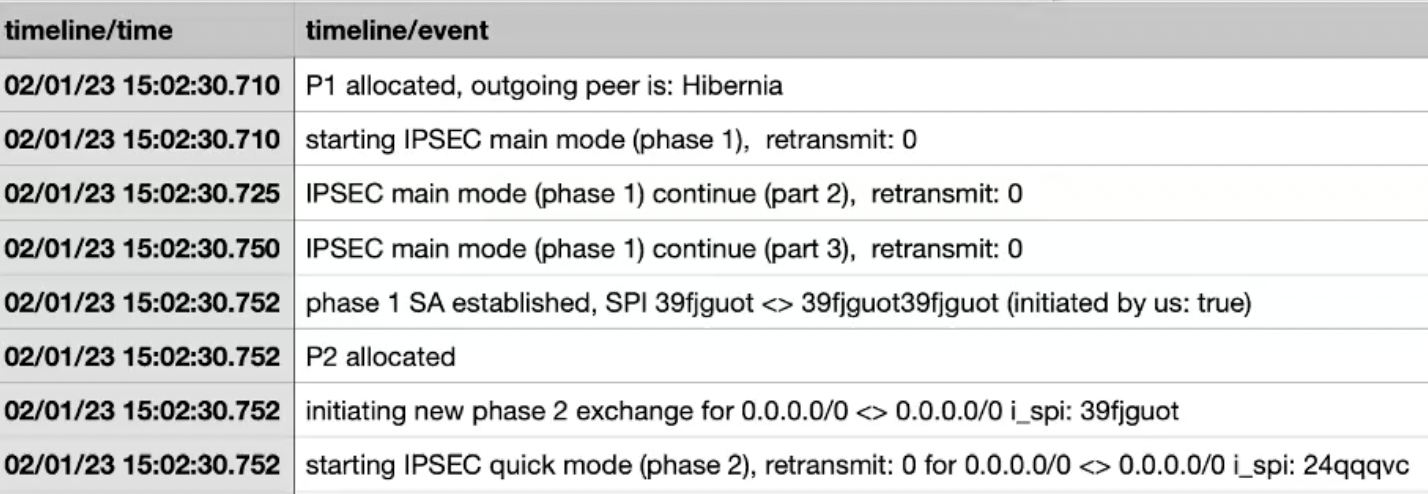

Журнал подключения хронологии — это запись последних событий, которая предоставляет конечному пользователю "историю" состояния туннеля, что может быть полезно во время расследования.
Когда вы загружаете хронологию, вы получаете два CSV файла (активная и архивная хронологии) с хронологическими записями изменений переговоров IPSec.
Этот читаемый формат позволяет легко идентифицировать, когда произошли изменения и их причину.
Примечание: Журналы хронологии отображаются в часовом поясе UTC для упрощения использования.

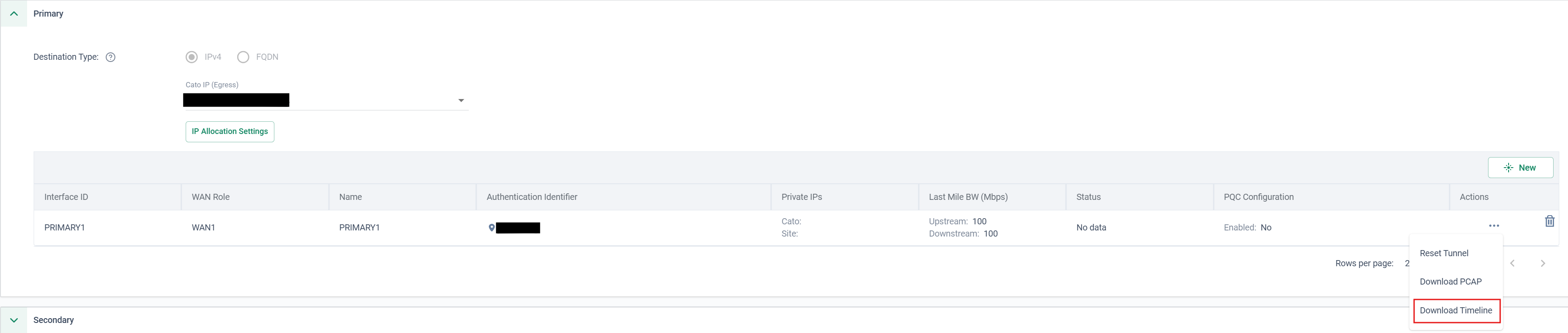

Чтобы скачать журналы хронологии, разверните раздел Основной или Вторичный для сайта IPSec и нажмите Хронология.

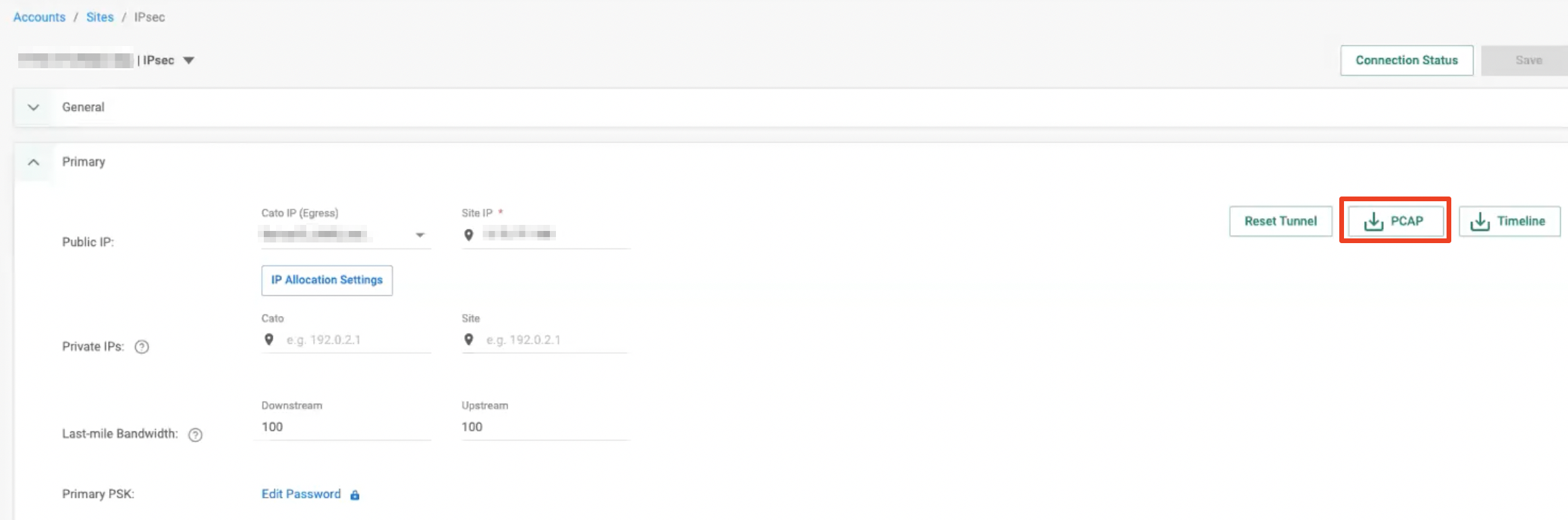

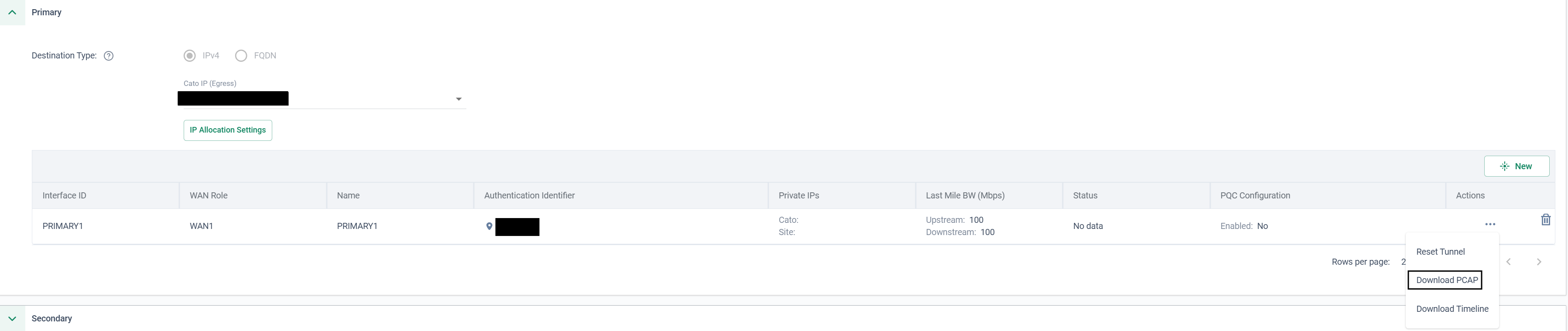

Перехват пакетов предоставляет низкоуровневый анализ происходящего в туннеле. Это полезно для более глубоких расследований. Приложение Управления Cato позволяет скачать PCAP из соответствующего PoP Cato, используемого для подключения IPSec.

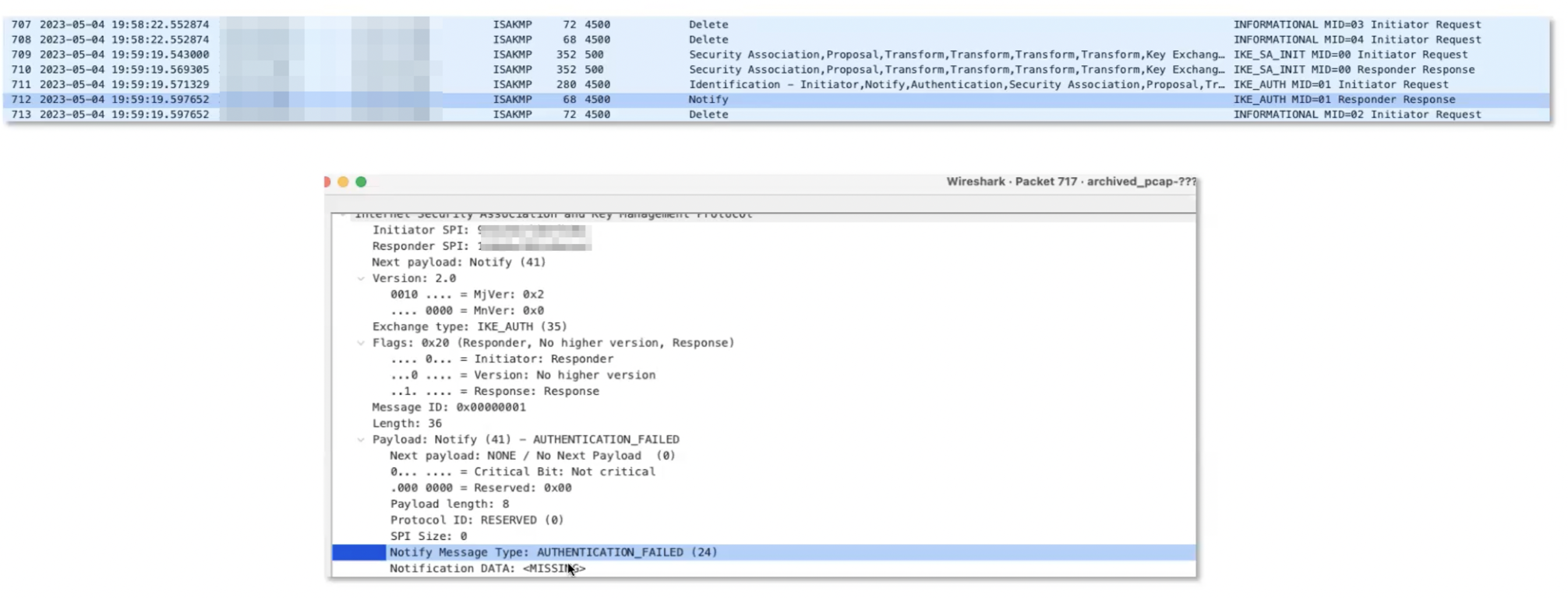

Загружаются два файла PCAP (Активный и Архивный PCAP). Файлы включают описания для каждого пакета, проходящего через туннель, вместе с Протоколом, Портом, Типами сообщений и многим другим.
-
Временная шкала PCAP отображается в соответствии с настройками вашей локальной машины.
-
Если туннель прерван, доступен только архивный файл PCAP.
-
IKEv1 maximum packet size:
-
Активный PCAP - 512 пакетов
-
Архивный PCAP - 1024 пакета
-
-
Максимальный размер пакета IKEV2:
-
Активный PCAP - 256 пакетов
-
Архивный PCAP - 1024 пакета
-

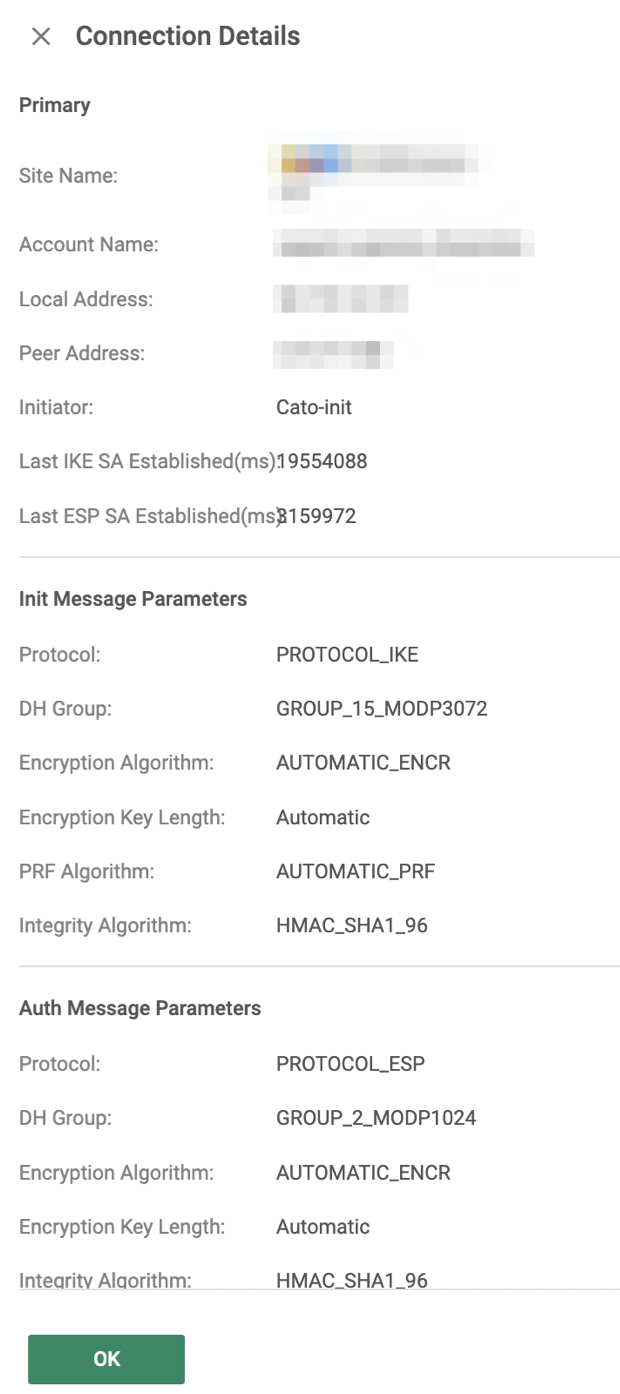

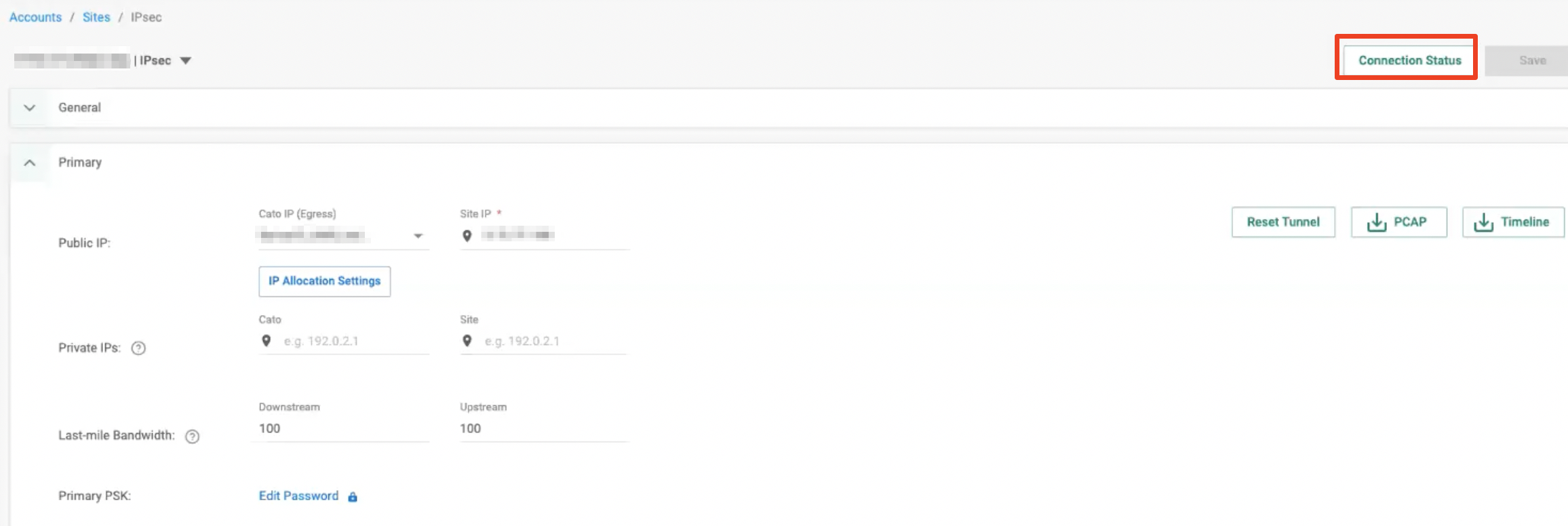

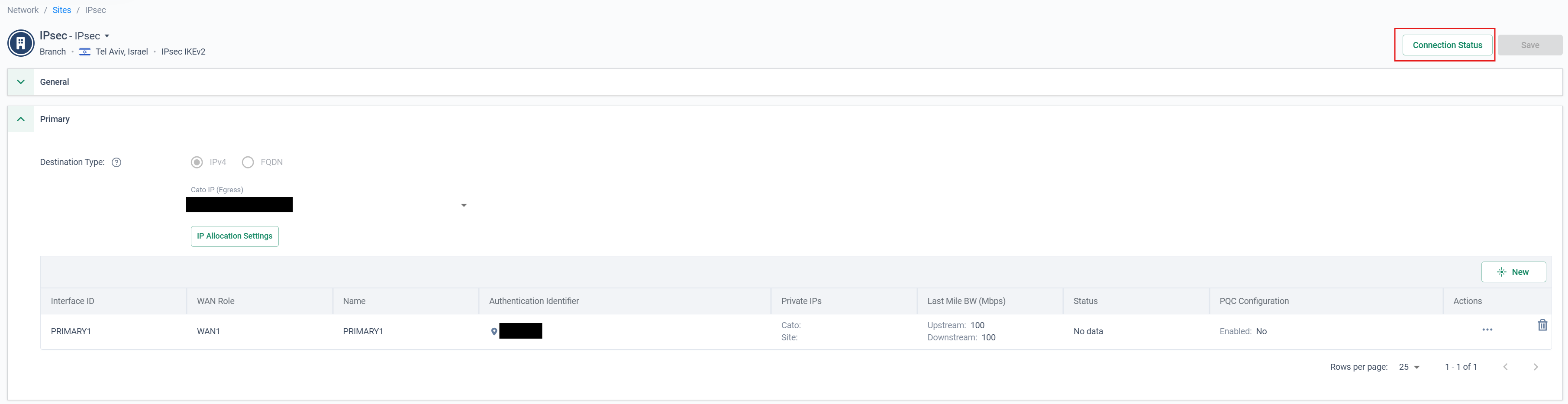

Инструмент Статус соединения предоставляет сводку состояния вашего сайта IPSec. Когда вы нажимаете кнопку Статус соединения, захватывается и отображается на экране последняя доступная моментальная копия данных.
Если сайт отключен, статус соединения не извлекается.
Статус соединения включает следующие поля сводки для каждого туннеля IPSec:
-
Название сайта
-
Название аккаунта
-
Локальный адрес
-
Адрес пира
-
Последний IKE SA установлен
-
Последний ESP SA установлен
-
Параметры сообщения инициализации (Протокол, Группа DH, Алгоритм шифрования, Длина ключа шифрования, Алгоритм PRF, Алгоритм целостности)
-
Параметры сообщения аутентификации (Протокол, Группа DH, Алгоритм шифрования, Длина ключа шифрования, Алгоритм целостности)
-
Соединение IKE SAs (SPI Инициатор, SPI Ответчик, Локальный порт, Порт пира, Текущая стадия, метка времени)
-
Алгоритмы соединения IKE (Длина DH, Алгоритм PRF, Алгоритм целостности, Алгоритм шифрования, Шифрование GCM)
-
Флаги
-
Соединение ESP SAs (SPI Инициатор, SPI Ответчик, метка времени, данные IKE SPI, Входящие и исходящие данные пакетов)
-
Алгоритмы соединения ESP (Длина DH, Алгоритм целостности, Алгоритм шифрования, Шифрование GCM)
-
Флаги
Вы можете инициировать Подключенный PoP для сброса туннеля IPSec с удаленным адресом пира. Сброс туннеля может помочь восстановить соединение для сайта.

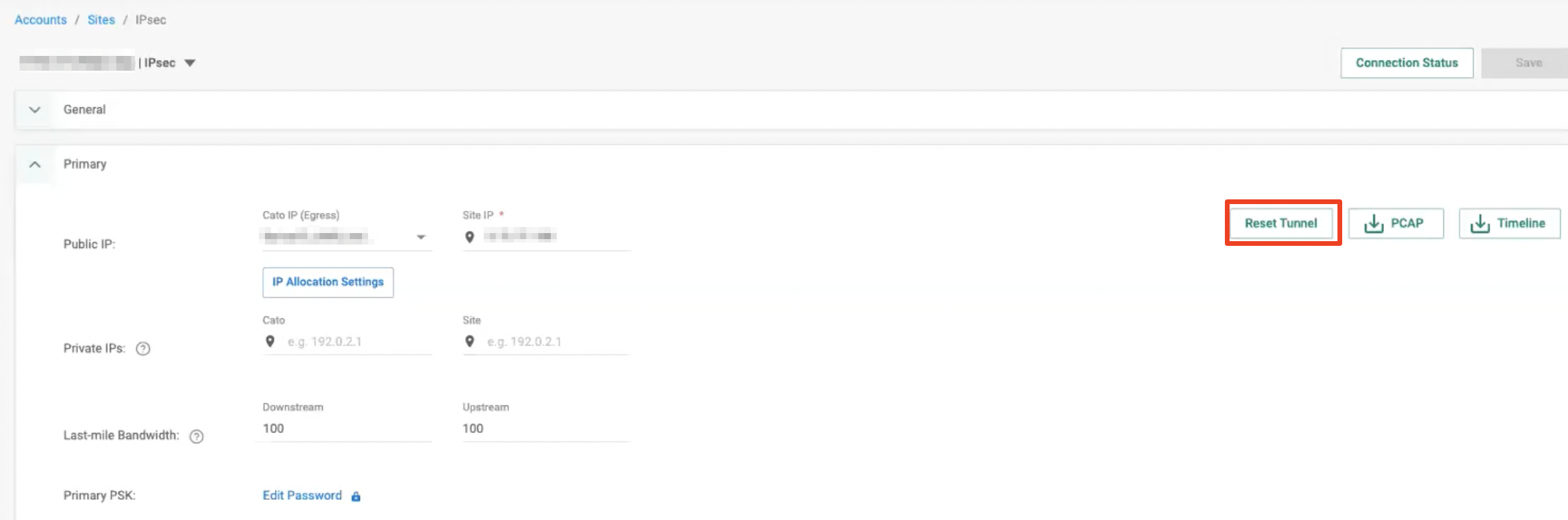

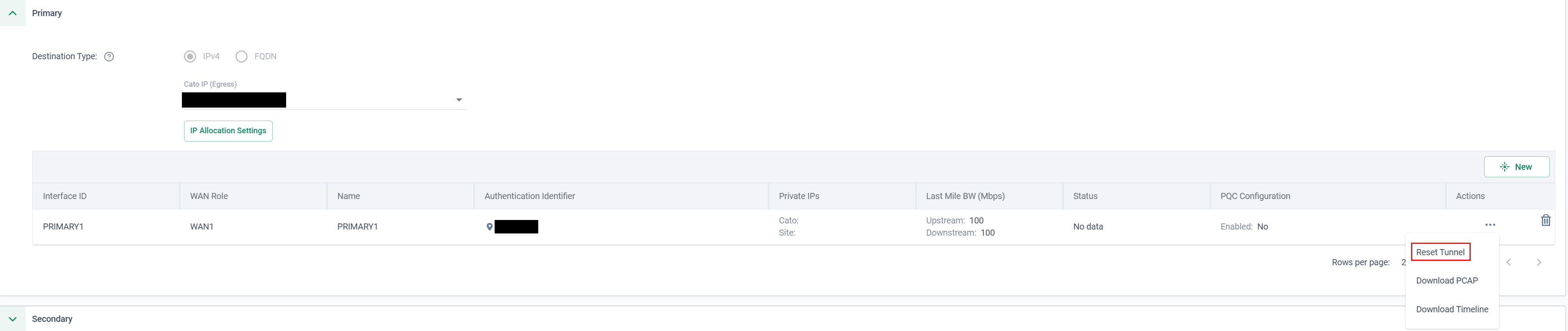

Чтобы сбросить туннель IPsec, разверните Основной или Вторичный раздел для сайта IPSec и нажмите Сбросить туннель.
-
IKEv1 туннели - Сброс выполняется мгновенно.
-
IKEv2 туннели - Сброс может занять до двух минут для восстановления соединения.
-
Переключение BGP может произойти, если настроена высокая доступность.
-
В случае, если туннель инициирован (Инициировано удаленным пировым соединением), необходимо убедиться, что туннель восстанавливается на стороне удаленного пира (Когда туннель отключен, кнопка сброса отключена).
Следующий раздел включает в себя общие шаги, которые следует учитывать при расследовании проблем с туннелем IPSec.
Примечание: Эти шаги не связаны с проблемами потери пакетов.
-
Проверьте последние изменения состояния на странице состояния - Если PoP испытывает проблемы, это может повлиять на туннель IPSec (каждый туннель подключен к одному Расположению PoP Cato). Вы можете контролировать состояние PoP Cato на странице состояния.
Если удаленный пир является облачным провайдером, например Azure или AWS, вы также можете проверить их страницы состояния.
-
Соберите конфигурацию удаленного IPSec файервола.
-
Кто настроен на инициацию туннеля?
-
Сопоставляется ли конфигурация IPSec на удаленном файерволе с конфигурацией IPSec в Приложении управления Cato? (т.е. соответствуют ли параметры сообщений IKE?)
-
Проверьте Статус соединения в Приложении управления Cato.
-
Включен ли NAT-T на удаленном IPSec файерволе?
-
-
Соберите журналы и PCAP на удаленном IPSec файерволе и хронологию и PCAP в Приложении управления Cato.
-
Проверьте журналы на наличие любых аномалий, соответствуют ли временные метки удаленного файервола событиям и журналам хронологии, загруженным из Cato?
-
Проверьте PCAPs на поэтапную передачу пакетов.
-
-
Проверьте селекторы трафика - Политика туннеля основана на политике или на маршруте?
-
Проверьте общую конфигурацию сайта в Приложении управления Cato:
-
Это высокая доступность инфраструктуры? Если да, каков статус BGP?
-
Есть несоответствие с ключом предварительного общего ключа (PSK)? (Ключ предварительного общего ключа (PSK) поддерживается до 64 символов)
-
-
Сбросьте туннель в Приложении управления Cato.
-
Свяжитесь со своим представителем аккаунта или откройте тикет в Поддержку Cato.
Этот раздел содержит список сообщений об ошибках в журналах хронологии IPSec.
IKEv1:
|
"Нет поддерживаемого преобразования p1" |
|
"Выбранное преобразование P1 - XXX и оно не соответствует текущей конфигурации" - несоответствие p1 |
|
"Нет поддерживаемого преобразования p2" |
|
"Выбранное преобразование Фаза 2 - XXX и оно не соответствует текущей конфигурации" |
|
"Выбранное преобразование Фаза 2 - XXX и оно не соответствует текущему шаблону конфигурации AWS" - если используется AWS |
|
"Не удается найти подходящий пир для этого соединения - используется случайный, ожидаются ошибки" |
|
"Несоответствие конфигурации: FW пытается подключиться без локальных подсетей, в то время как сайт настроен с подсетями" |
|
"FW пытается подключиться к инициализированному Cato сайту с локальной подсетью <>, но локальная подсеть сайта <site_id> равна 0.0.0.0/0" |
|
"Локальная подсеть " <подробности подсети> " не настроена на сайте" |
IKEv2:
|
IKEV2_CONN_CLOSE_REASON__UNKNOWN = 0 |
|
IKEV2_CONN_CLOSE_REASON__TIMEOUT = 1 |
|
IKEV2_CONN_CLOSE_REASON__CONFIG_MISMATCH = 2 |
|
IKEV2_CONN_CLOSE_REASON__CONFIG_CHANGED = 3 |
|
IKEV2_CONN_CLOSE_REASON__SITE_REMOVED = 4 |
|
IKEV2_CONN_CLOSE_REASON__NO_PEER_PROPOSAL_SELECTED = 5 |
|
IKEV2_CONN_CLOSE_REASON__USER_REQUEST = 6 |
|
IKEV2_CONN_CLOSE_REASON__TUNNEL_CREATION_FAILURE = 7 |
