Cato предоставляет шаблон предопределенного отчета, который суммирует использование WAN и Интернета для сайтов и пользователей SDP. Кроме того, он включает в себя метрики SLA для трафика сайта: потеря пакетов, отброшенные пакеты, джиттер и задержка.
Создайте шаблон для повторяющегося или одноразового отчета с сайтами и пользователями SDP, которые включены в отчет за определённый промежуток времени. По умолчанию, шаблон предопределенного отчета для отчета сетевой аналитики показывает трафик и данные для всех сайтов и пользователей SDP за последнюю неделю.
Для получения дополнительной информации о работе с отчетами см. Отчеты Cato.
Создайте новый повторяющийся отчет, определив Фильтры для элементов, включенных в отчет, а также Расписание, которое определяет, как часто отчет генерируется - ежедневно, еженедельно или ежемесячно. Сгенерированные отчеты хранятся в облаке Cato, и их можно автоматически отправлять по электронной почте или скачивать. Расписание также определяет временной диапазон, который охватывается каждым отчетом.
Вы можете выбрать список адресов электронной почты для получателей, который может включать администраторов приложения администрирования Cato и внешних пользователей.
Для получения дополнительной информации о списках рассылки, смотрите Работа со списками рассылки.
Чтобы создать повторяющийся отчет аналитики сети:
- В навигационной панели выберите Домашняя > Отчеты.

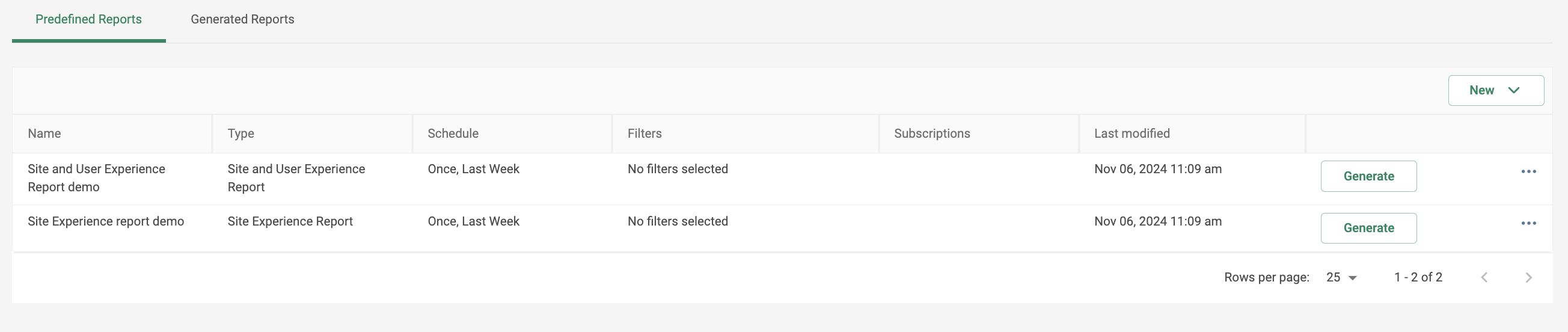

- На вкладке Каталог выберите шаблон, который вы хотите использовать для создания отчета.
- Нажмите Сгенерировать > Создать Расписание.
- Введите Название Отчета.
-
(Опционально) В Фильтры выберите конкретные сайты или пользователей для предопределенного отчета.
По умолчанию, предопределенный отчет включает все сайты и пользователей.
Чтобы включить несколько сайтов или пользователей в отчет, используйте оператор IN.
- Определите, когда отчет будет генерироваться и отправляться:
- Выберите частоту, с которой отчет автоматически отправляется: ежедневно, еженедельно или ежемесячно.
- Для еженедельных и ежемесячных запланированных отчетов в каждый выберите день, когда отчет отправляется.
-
В Отправить на Список Рассылки выберите Список рассылки, который получит отчет.
Вы можете нажать Новый, чтобы создать новый список рассылки.
- Нажмите Сохранить Расписание. Отчет добавлен на вкладку Сохраненные Отчеты.
Повторяющиеся отчеты автоматически генерируются на основе настроек их расписания. Например, еженедельный отчет, настроенный на понедельник, создается каждый понедельник. Вы также можете вручную сгенерировать повторяющийся отчет по требованию, в этом случае в сгенерированном отчете используется определённый временной диапазон, основанный на текущем дне. Если администратор вручную генерирует еженедельный отчет во вторник, временной диапазон для отчета составит предыдущие 7 дней, начиная с этого вторника, независимо от дня начала повторяющегося отчета. Для получения дополнительной информации о временном диапазоне повторяющихся отчетов см. Отчеты Cato.
Вы можете создать одноразовый отчет на основе шаблона аналитики сети. Вы определяете Фильтры для элементов, включенных в отчет.
Чтобы создать одноразовый отчет:
- В области навигации выберите Домашняя > Отчеты.
- На вкладке Каталог выберите шаблон, который вы хотите использовать для создания отчета.
- Выберите Сгенерировать > Сгенерировать сейчас.
- Введите Название Отчета.
- В Фильтры определите Временной интервал и Часовой пояс отчета.
- Нажмите Сгенерировать, отчет будет сгенерирован, и вы сможете скачать его из вкладки Сгенерированные PDF.
Для разделов в отчете, показывающих топовые сайты, диаграммы, показывающие со временем, отображают три лучших сайта, другие диаграммы показывают десять лучших сайтов.
- Задержка измеряет время кругового обхода внутри туннеля между сайтом и PoP в Cato Cloud
- Джиттер - это разница во времени задержки в миллисекундах (мс) между пакетами данных
- Отброшенные пакеты - это количество пакетов, отброшенных движком QoS из-за перегрузки
- Пакеты потеряны - это количество или процент потерянных пакетов внутри туннеля между сайтом и PoP в Cato Cloud
Это разделы в отчете сетевой аналитики:
-
Сводка трафика
- Общий трафик сайтов: Диаграмма, показывающая объем и процент входящего и исходящего трафика для всех сайтов
- Общий трафик сайтов во времени: Хронология, показывающая общий входящий и исходящий трафик для всех сайтов за диапазон времени
- Общий трафик пользователей SDP: Диаграмма, показывающая объем и процент входящего и исходящего трафика для всех пользователей SDP
- Общий трафик пользователей SDP во времени: Хронология, показывающая общий входящий и исходящий трафик для всех пользователей SDP за диапазон времени
-
Топ сайты по потреблению трафика
-
- Топ сайты по средней задержке: Средняя задержка (в мс) для топовых сайтов за диапазон времени
- Топ сайты по максимальной задержке: Максимальная задержка для топовых сайтов за диапазон времени
- Топ сайтов по среднему джиттеру на нисходящем потоке: Средний джиттер на нисходящем потоке для топ сайтов за диапазон времени
- Топ сайтов по среднему джиттеру на восходящем потоке: Средний джиттер на восходящем потоке для топ сайтов за диапазон времени
-
- Потеряно пакетов на нисходящем потоке: График, показывающий потерю пакетов (количество потерянных пакетов) на нисходящем потоке для всех сайтов за диапазон времени
- Потеряно пакетов на восходящем потоке: График, показывающий потерю пакетов (количество потерянных пакетов) на восходящем потоке для всех сайтов за диапазон времени
- Процент потерянных пакетов на нисходящем потоке (%): График, показывающий потерю пакетов на нисходящем потоке (процент) для всех сайтов за диапазон времени
- Процент потерянных пакетов на восходящем потоке (%): График, показывающий потерю пакетов на восходящем потоке (процент) для всех сайтов за диапазон времени
-
Общие отброшенные пакеты сайтов
- Отброшенные пакеты на нисходящем потоке: График, показывающий отброшенные пакеты на нисходящем потоке движком QoS (количество отброшенных пакетов) для всех сайтов за диапазон времени
- Отброшенные пакеты на восходящем потоке: График, показывающий отброшенные пакеты на восходящем потоке движком QoS (количество отброшенных пакетов) для всех сайтов за диапазон времени
- Процент отброшенных пакетов на нисходящем потоке (%): График, показывающий отброшенные пакеты на нисходящем потоке движком QoS (процент) для всех сайтов за диапазон времени
- Процент отброшенных пакетов на восходящем потоке (%): График, показывающий отброшенные пакеты на восходящем потоке движком QoS (процент) для всех сайтов за диапазон времени
-
Топ сайтов отброшенного трафика
- Топ сайтов по потере пакетов за время: Хронология, показывающая общую потерю пакетов (количество потерянных пакетов) на восходящем и нисходящем потоке трафика для трех топ сайтов за диапазон времени
- Топ сайтов по отброшенным пакетам за время: Хронология, показывающая общее количество отброшенных пакетов движком QoS (количество потерянных пакетов) на восходящем и нисходящем потоке трафика для трех топ сайтов за диапазон времени
-
Детали трафика площадки - таблица показывает следующие детали для до 100 топ сайтов по общему объему трафика, отсортированные в алфавитном порядке:
- Название сайта: Название сайта
- Порт: Название для порта (определено в Приложении Управления Cato)
- Общий объем трафика: Общий трафик для порта на этой площадке
- Байты, переданные на сервер: Общий исходящий трафик для порта на этой площадке
- Входящий трафик (байты): Общий входящий трафик для порта на этой площадке
- Пропускная способность (Макс.): Максимальная пропускная способность для восходящего и нисходящего потока для порта на этой площадке
- Пропускная способность на восходящем потоке (Максимум): Максимальная пропускная способность для восходящего трафика для порта на этой площадке
- Пропускная способность на нисходящем потоке (Максимум): Максимальная пропускная способность для нисходящего трафика для порта на этой площадке
-
Метрики SLA сайтов - таблица показывает следующие детали SLA для до 100 топ сайтов по общему объему трафика, отсортированные в алфавитном порядке:
- Имя Площадки: Имя площадки
- Имя интерфейса: Название для интерфейса (определено в Приложении Управления Cato)
- Средняя задержка RTT: Среднее время обратной связи (RTT) для интерфейса на этой площадке
- Средний джиттер на восходящем потоке: Средний джиттер на восходящем потоке для интерфейса на этой площадке
- Средний джиттер на нисходящем потоке: Средний джиттер на нисходящем потоке для интерфейса на этой площадке
- Отброшенные пакеты на нисходящем потоке: Количество пакетов, отброшенных движком QoS Cato для нисходящего трафика для интерфейса на этой площадке
- Отброшенные пакеты на восходящем потоке: Количество пакетов, отброшенных движком QoS Cato для восходящего трафика для интерфейса на этой площадке
- Потеряно пакетов для входящего трафика: Количество потерянных пакетов для входящего трафика для интерфейса на этом сайте
- Потеряно пакетов для выходящего трафика: Количество потерянных пакетов для выходящего трафика для интерфейса на этом сайте
