Эта статья объясняет поля и статусы, доступные в панели предварительного просмотра сайта.

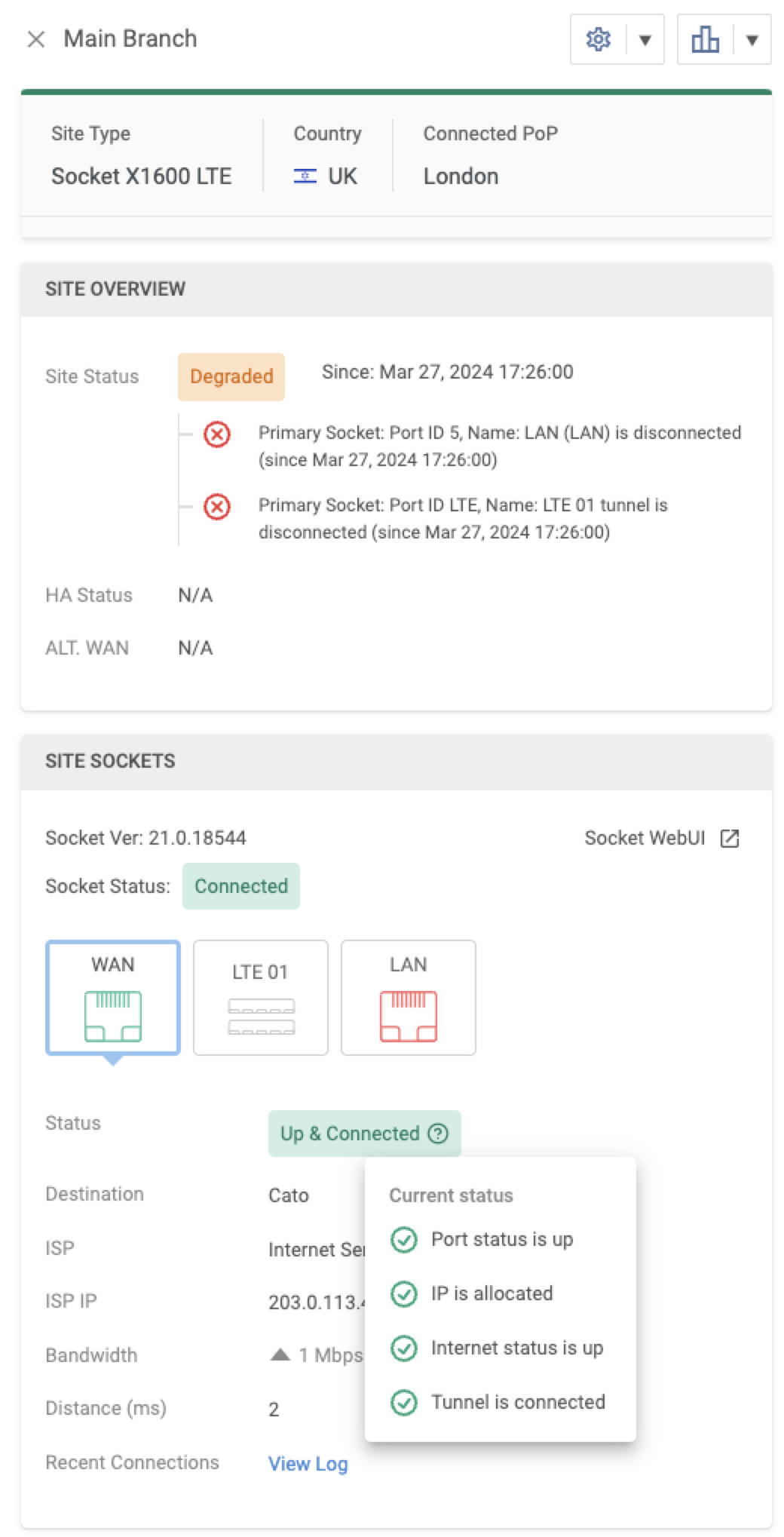

Когда вы нажимаете на сайт на странице Топологии, открывается панель и отображаются подробности о сайте. Информация включает в себя статус сайта, сокеты, доступные порты и их статусы, и многое другое.
-
- Настроить. Выпадающее меню с быстрым доступом к страницам конфигурации сайта для этого сайта.
-
- Мониторинг. Выпадающее меню с быстрым доступом к страницам мониторинга сайта для этого сайта.
-
Site Type - Site connects to the Cato Cloud using a Socket, IPsec, vSocket, and so on.
-
Страна - Настройка, где физически расположен сайт (или имеет лицензию).
-
Подключенный PoP - PoP в Cato Cloud, к которому подключен сайт.
-
Обзор сайта
-
Статус сайта - Если сайт Подключено или Отключено к Cato Cloud.

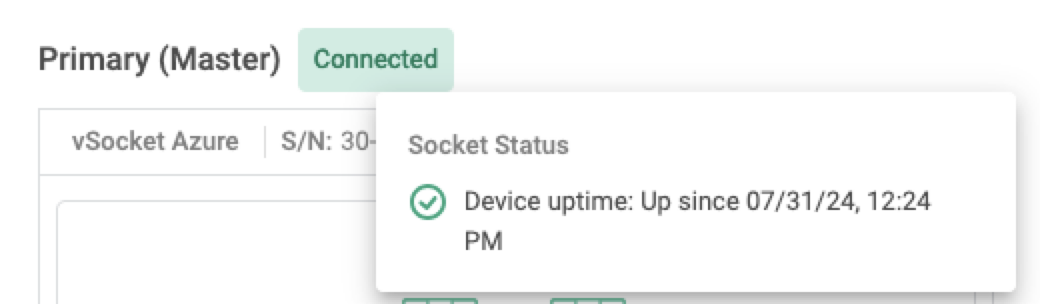

Кроме того, вы можете навести курсор на Статус сокета, чтобы увидеть время работы Сокета (поддерживается для Socket v21 и позднее). Это может помочь вам понять, связана ли проблема с отключением сайта с перебоями в электроснабжении.
-
Последнее подключение - Временная метка, когда сайт подключился к PoP.
-
Статус ВРО - Для конфигураций Socket HA показывает Готово или Не готово. Используйте всплывающую подсказку, чтобы показать детали статуса ВРО.
-
-
Сокеты сайта (для типов сайта Socket и vSocket).
-
Основной и Вторичный - Ссылки на основной и вторичный (для HA) сокеты.
Значок предупреждения
для вторичного сокета указывает на то, что один из портов не подключен.
Нажмите на ссылку, чтобы показать следующие данные для этой связи:
-
Версия сокета - Версия прошивки Cato, установленная на Сокете
-
Веб-интерфейс сокета - Нажмите, чтобы открыть новую вкладку браузера и войти в веб-интерфейс сокета.
-
Destination - Cato, LAN, Alt-WAN, and so on.
-
ISP - Название интернет-провайдера, который использует связь.
-
IP провайдера - IP-адрес, который интернет-провайдер выделяет для связи.
-
Пропускная способность - Настроенная входящая и исходящая пропускная способность для связи.
-
Статус - Если связь Подключен & Подключено к Cato Cloud, Подключен & Отключено, связь активна, но сокет отключен от Cato Cloud, или связь Отключен & Отключено. Для получения дополнительной информации, смотрите Статусы портов сокета ниже.
-
Задержка (мс) - Время кругового обхода между сайтом и PoP
-
Недавние соединения - Нажмите Просмотреть журнал, чтобы открыть данные недавних соединений в всплывающем окне
-
-
ДЕТАЛИ IPSEC (для сайтов IPsec IKEv1 и IKEv2)
-
PoP - PoP в облаке Cato, к которому подключен сайт
-
IP сайта - Публичный IP-адрес сайта
-
ISP - Провайдер интернет-услуг для активного соединения
-
Задержка (мс) - Время кругового обхода между сайтом и PoP
-
НЕДАВНИЕ ПОДКЛЮЧЕНИЯ - Нажмите Просмотреть журнал, чтобы открыть данные о недавних подключениях во всплывающем окне
-
Примечание
Примечание: Это функция раннего доступа (EA), которая доступна только для ограниченного выпуска. Для получения дополнительной информации свяжитесь с вашим представителем Cato Networks или отправьте электронное письмо на ea@catonetworks.com.

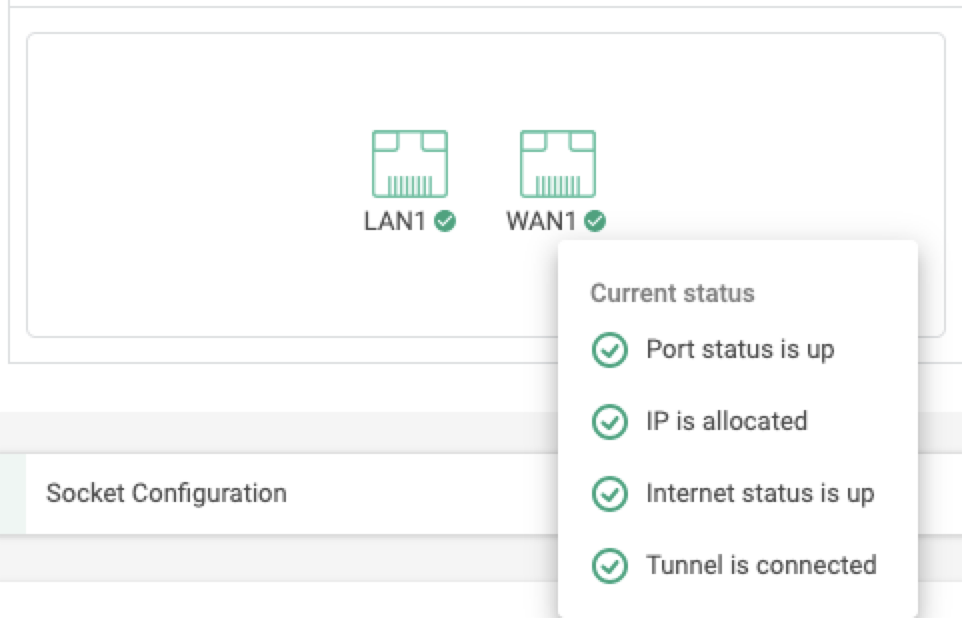

Вы можете просмотреть статус каждого порта на странице Socket для сайта. Кроме того, вы можете навести указатель на каждый порт и получить более детальную информацию о статусе. Например, если порт показывает статус Подключен и Отключен, вы можете навести указатель, чтобы узнать, проблема в отключенном туннеле или в неназначенном IP-адресе.
Каждый порт предоставляет следующую информацию:
-
Цветовой индикатор статуса порта:
-
Зеленый - Статус порта подключен и подключен
-
Желтый - Статус порта подключен и отключен
-
Красный - Статус порта отключен
-
-
Дополнительная информация о статусе при наведении курсора на порт:
Элемент
Описание
Порт (не) подключен
Указывает, есть ли физическое подключение к порту
IP (не) назначен
Указывает, имеет ли WAN-интерфейс IP-адрес
Примечание: Поддерживается с версии Socket v21 и более поздних.
Интернет (не) подключен
Указывает, есть ли подключение к Интернету
Примечание: Поддерживается с версии Socket v21 и более поздних.
Туннель (не) подключен
Указывает, установлено ли соединение с облаком Cato
Для Сокетов X1600 LTE доступны следующие дополнительные статусы для каждой SIM-карты:
|
Элемент |
Описание |
|---|---|
|
Уровень Сигнала |
Указывает качество сигнала |
|
APN |
Указывает имя и статус подключения к сотовому провайдеру |
|
Роуминг включен |
Указывает, включена ли функция роуминга |
|
SIM (не) Обнаружена |
Указывает, установлено ли соединение с облаком Cato |
