Эта статья объясняет, как сбросить Сокет X1500 к заводскому образу с помощью USB диска.
Примечание
ВНИМАНИЕ! Cato имеет две сертифицированные модели Socket для сайтов X1500 (X1500 и X1500B). Убедитесь в правильной идентификации модели Socket перед установкой образа на Socket.
Для получения дополнительной информации о двух моделях X1500 Socket см. Обзор перепрошивки Socket Cato.
Существуют отдельные образы для моделей Socket X1500 и X1500B. Убедитесь, что блок питания для задней панели вашего сокета соответствует изображению ниже.
-

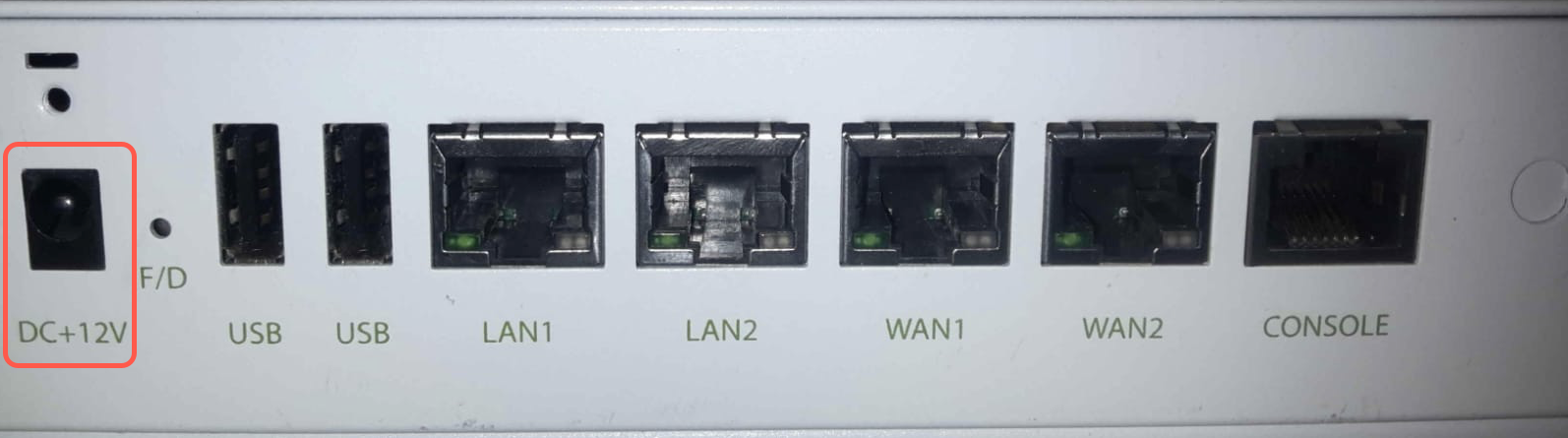

Блок питания на задней панели (X1500)
Если блок питания вашего Сокета отличается от изображения, см. Как сбросить Сокет X1500B (USB Диск). Если вы установите изображение X1500B на Socket X1500, это может привести к остановке работы Сокета.
-
Скачайте файл образа
Для получения дополнительной информации о получении файла образа см. Файлы Образов Socket и vSocket.
-
Распакуйте образ (см. инструкции ниже).
После распаковки образа файл находится в следующем каталоге:
live
-
Получите диск USB ёмкостью не менее 8 ГБ. Если необходимо отформатировать USB-диск, используйте формат exFAT или FAT32. При использовании формата FAT32, диск USB не должен быть больше 32 ГБ.
Этот раздел объясняет, как записать образ Сокета на USB-диск для Windows, macOS и Linux.
После распаковки образа сравните хэш-файл распакованного файла образа DD с проверенным и правильным хэш-файлом Cato. Это подтверждает целостность образа диска перед записью прошивки Сокета на жесткий диск.
-
Файл с проверенным хэшем прикреплен к этой статье
-
Сохраните файл в том же каталоге, что и распакованный образ диска
-
Подключите USB-диск к вашему устройству Windows.
-
Переместите оба скачанных файла в одну директорию, например
c:\Cato
-

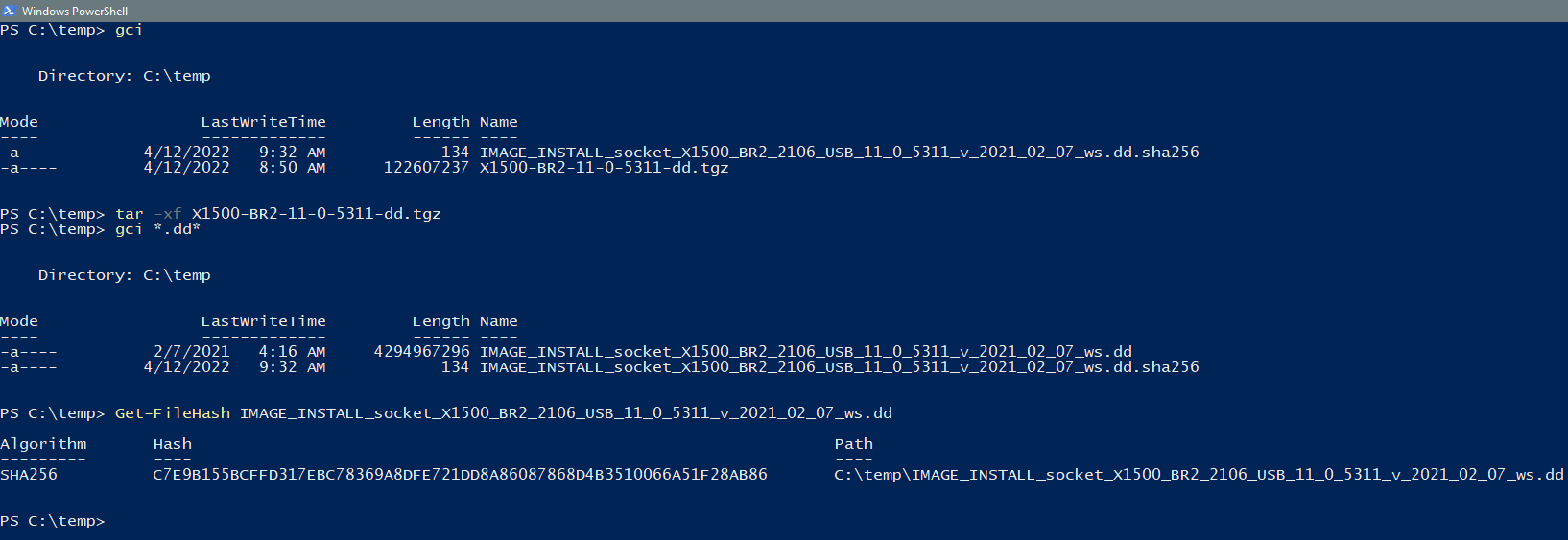

Распакуйте образ с повышенных прав Powershell в той же директории, что и оба файла, с помощью команды
tar -xf <archive-filename>
Примечание: Обычное программное обеспечение для распаковки (такое как Winzip, 7zip или Winrar) повредит образ, в результате чего вы получите файл размером примерно 135MB. Извлечение файла с помощью команды tar в Windows CLI должно привести к размеру файла более 1 ГБ.
- Убедитесь, что скопировали хэш-файл в ту же директорию, что и файл образа.
-
Выполните следующую команду, чтобы сравнить хэш-файл изображения Сокета:
(Get-FileHash -Algorithm SHA256 .\IMAGE_INSTALL_socket_X1500_BR2_18960_production_socket_v21.1_20240919_2024_12_12.dd).Hash -eq (gc .\X1500-hash.txt).split()[0]
Команда возвращает True, когда хэши совпадают.
-
Скачайте и установите программное обеспечение для создания образов диска, например Win32 Disk Imager.
-
Запишите образ на USB-диск. (Возможно, вам потребуется показать все файлы с *.*, чтобы увидеть файл DD)
-
Подключите USB-диск.
-
Откройте окно терминала.
-
Определите новый диск с помощью команды
diskutil list
-
Отмонтируйте определённый диск с помощью
diskutil unmountDisk <diskN>
<diskN> — это переменная, которую вы определили на предыдущем шаге, в данном примере диск отображается как
disk0
:diskutil Список /dev/disk0 (Внутренний, physical)
-
Разархивируйте образ (двойным щелчком по файлу).
-
Выполните следующую команду, чтобы сравнить хэш файла образа Socket:
shasum -а 256 <archive-filename>
Сравните вывод этой команды с проверенным хэшем, указанным выше.
-
Выполните следующую команду:
dd if=./<file name> of=/dev/diskN bs=16m
Например,
dd if=./IMAGE_INSTALL_socket_X1500_BR2_18960_production_socket_v21.1_20240919_2024_12_12.dd of=/dev/diskN bs=16m
ПРЕДУПРЕЖДЕНИЕ: Убедитесь, что вы пишете образ на USB-диск, а не на жёсткий диск.
-
Подключите USB-диск к вашему Linux-устройству
-
Определите USB-устройство: /dev/sdb или /dev/sdc.
-
Разархивируйте образ.
-
Выполните следующую команду
dd if=./<file name> of=/dev/sdX
Например,
dd if=./IMAGE_INSTALL_socket_X1500_BR2_18960_production_socket_v21.1_20240919_2024_12_12.dd of=/dev/sdX
Примечания:
-
Для поддерживаемых версий вы можете добавить
status=progress
к командеdd
, чтобы увидеть статус операции записи на USB. -
Убедитесь, что вы пишете образ на USB-диск, а не на жёсткий диск.
-
После того как образ Socket будет подготовлен на USB-диске, вставьте диск в Socket. Когда Socket запускается, он устанавливает образ и сбрасывает настройки до заводских по умолчанию.
Примечание
Примечание: Если Socket в настоящее время отображается в Приложении Управления Cato как назначенный сайту, отвяжите Socket от сайта (см. Управление Сокетами). Затем после установки нового образа вы можете снова назначить сайту Socket.
После установки образа Socket вы можете убедиться в успешности процесса, используя Веб-интерфейс сокета для проверки версии Socket.
Для получения дополнительной информации о входе в Веб-интерфейс сокета см. Доступ к Веб-интерфейсу сокета.
Примечание
Примечание: Если вы входите в Веб-интерфейс сокета локально после установки образа Socket, имя пользователя и пароль для входа будут сброшены до настроек по умолчанию.
Чтобы проверить версию Socket:
-
Войдите в Веб-интерфейс сокета.
Вы можете использовать кабель Ethernet, чтобы подключить порт LAN2 на X1500 Socket к компьютеру.
-
Перейдите на страницу О программе.
-
Подтвердите, что Версия совпадает с файлом образа, который вы загрузили выше.
Пример ниже показывает версию для X1500 Socket с версией сокета 17.x:
- X1500-hash.txt149 байт
