Как сбросить Socket X1700 (USB-накопитель)

В этой статье объясняется, как сбросить Socket X1700 до заводского состояния с использованием USB-накопителя.

Примечание

Предупреждение! У Cato есть две сертифицированные модели аппаратного обеспечения Socket для площадок X1700 (X1700 и X1700B). Убедитесь, что вы определили точную модель Socket перед установкой образа на Socket.

Для получения дополнительной информации о двух моделях Socket X1700 см. Обзор повторного создания образов Cato Sockets.

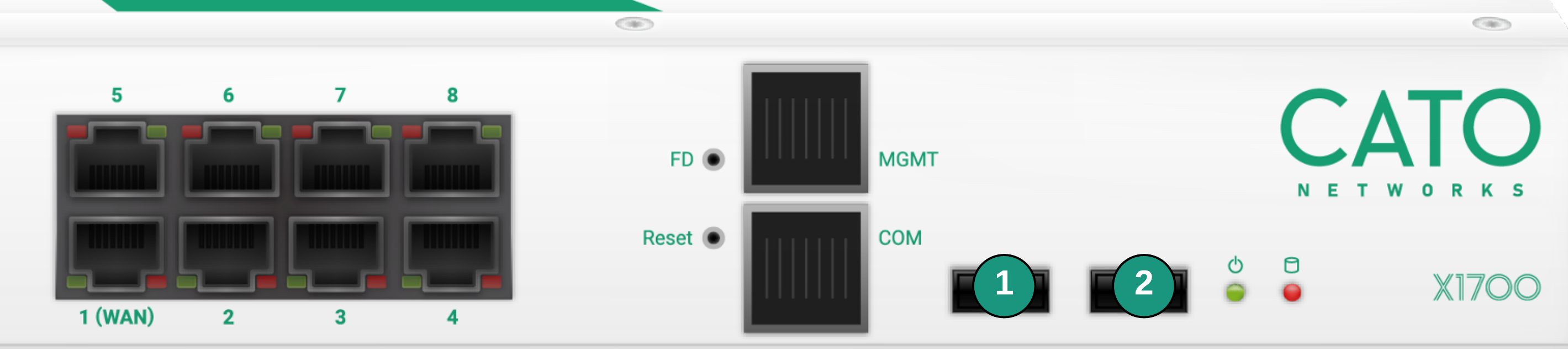

Определение USB-порта на Socket X1700

У Socket X1700 на передней панели два USB-порта, используйте порт USB2 на Socket X1700 для установки образа. Это порт, который можно использовать для повторного создания образа Socket X1700 с помощью USB-накопителя.

  1. Порт USB1 - Не используйте для повторного создания образа Socket X1700

  2. USB2 port - You can use USB 2.0 flash drives to reimage the X1700 Socket with the USB2 port (Using a USB 3.0 flash drive will cause issues during the installation process)

Сброс Socket до заводской конфигурации и версии

Сброс Socket с дополнениями

Для Sockets X1700 и X1700B с дополнительными модулями необходимо снять модули на весь процесс повторного создания образа.

После успешной загрузки Socket снова вставьте дополнительный модуль в Socket.

Подготовка образа Socket

  1. Скачайте файл образа

    Для получения дополнительной информации о получении файла образа см. Файлы образов Socket и vSocket.

  2. Распакуйте образ (см. инструкции ниже).

  3. Get a USB drive with at least 8GB. Если необходимо отформатировать USB-накопитель, используйте формат exFAT или FAT32. When using the FAT32 format, the USB drive should not be larger than 32GB.

Запись образа на USB-накопитель

В этом разделе объясняется, как записать образ Socket на USB-накопитель для Windows, macOS и Linux.

После распаковки образа сравните хеш файла разархивированного файла образа DD с проверенным, корректным хешем файла от Cato. Это подтверждает целостность образа диска до записи прошивки Socket на жесткий диск.

  • A file with the verified hash is attached to this article

  • Save the file to the same directory as the uncompressed disk image

Примечание

ВАЖНО: Вы должны использовать порт USB2 для установки образа на Socket X1700. Вы не можете установить образ через порт USB1.

Запись образа с Windows

  1. Подключите USB-накопитель к вашему устройству Windows.

  2. Переместите загруженные файлы образа и хеша в ту же директорию, например c:\Cato

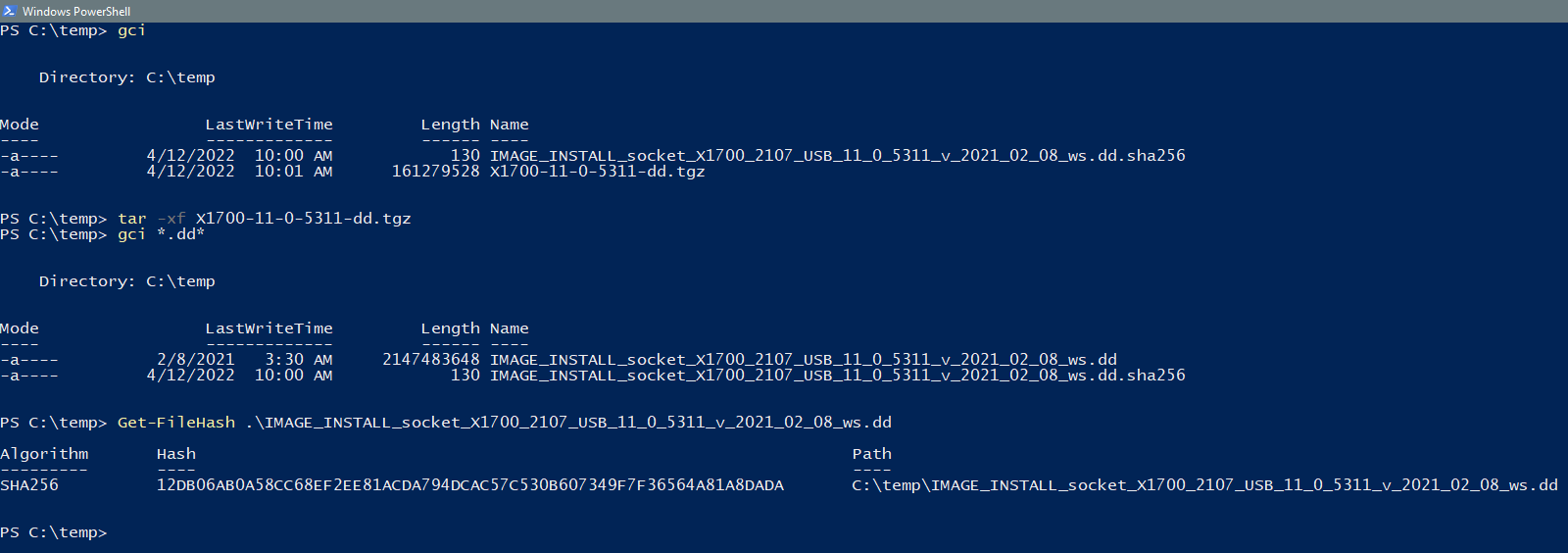

  3. Распакуйте образ; в повышенной Powershell в той же директории, где оба файла, выполните tar -xf <архив-имя>x1700_untar_image.png

    Note: Common decompression software (such as Winzip, 7zip or Winrar) will corrupt the image, resulting in a file that is ~135MB in size. Extracting the file using the Windows CLI tar command should result in a file size that is larger than 1GB.

  4. Убедитесь, что вы поместили хэш-файл в ту же директорию, что и файл образа.
  5. Выполните следующую команду для сравнения хеша файла образа Socket:

    (Get-FileHash -Algorithm SHA256 .\IMAGE_INSTALL_socket_X1700_18960_production_socket_v21.1_20240919_2024_12_12.dd).Хэш -eq (gc .\X1700-hash.txt).split()[0]

    Команда возвращает True, когда хэши совпадают.

  6. Скачайте и установите программное обеспечение для создания образов диска, например, Win32 Disk Imager.

  7. Запишите образ на USB-накопитель. (Вам может понадобиться показать все файлы через *.*, чтобы увидеть DD файл)

Запись образа с помощью macOS

  1. Подключите USB-накопитель.

  2. Откройте окно терминала.

  3. Идентифицируйте новый диск, используя команду diskutil list

  4. Отмонтируйте идентифицированный диск, используя diskutil unmountDisk <diskN>

  5. Распакуйте образ (двойной щелчок по файлу).

  6. Выполните следующую команду, чтобы сравнить хеш файла Socket:

    shasum -a 256 <archive-filename>

    Сравните вывод этой команды с проверенным выше хешем.

  7. Выполните следующую команду, чтобы записать файл образа на USB:

    dd if=./IMAGE_INSTALL_socket_X1700_18960_production_socket_v21.1_20240919_2024_12_12.dd of=/dev/diskN bs=16m

    Заметки:

    • Для поддерживаемых версий, вы можете добавить status=progress к команде dd, чтобы увидеть статус операции записи на USB.

    • Убедитесь, что вы записали образ на USB-накопитель, а не на ваш жесткий диск.

Запись образа с помощью Linux

  1. Подключите USB-накопитель к вашему устройству на Linux

  2. Определите, какое устройство является вашим USB, /dev/sdb или /dev/sdc

  3. Распакуйте образ.

  4. Выполните следующую команду, чтобы записать файл образа на USB

    dd if=./IMAGE_INSTALL_socket_X1700_18960_production_socket_v21.1_20240919_2024_12_12.dd of=/dev/sdX

    Заметки:

    • Для поддерживаемых версий, вы можете добавить status=progress к команде dd, чтобы увидеть статус операции записи на USB.

    • Убедитесь, что вы записали образ на USB-накопитель, а не на ваш жесткий диск.

Установка образа на Socket X1700

После того, как образ Socket подготовлен на USB-накопителе, вставьте накопитель в Socket. Когда Socket загружается, он устанавливает образ и сбрасывается к заводским настройкам по умолчанию.

Примечание

Примечание: Если Socket в настоящее время отображается в Приложение Управления Cato как назначенный сайту, отвяжите Socket от сайта (см. Managing Sockets). Затем после установки нового образа вы можете снова назначить Socket сайту.

Чтобы установить образ на Socket X1700:

  1. Отключите питание Socket X1700.

  2. Для Socket с дополнительными модулями удалите весь модуль из Socket.

  3. Вставьте USB-накопитель, который вы подготовили в разделе 2, в порт USB2.

  4. Включите Socket X1700.

  5. Установка начинается при загрузке X1700, она должна продлиться около 1,5-2 минут в зависимости от скорости USB-накопителя.

  6. После завершения установки X1700 автоматически выключится. Таким образом, когда Socket выключается, новый образ устанавливается на Socket.

  7. Извлеките USB-накопитель из Socket.

  8. ВАЖНО! Отключите шнур питания, а затем подключите его снова, чтобы включить Socket.

  9. Для Socket с дополнительными модулями вновь вставьте модуль в Socket.

Проверка версии Socket

После установки образа Socket вы можете убедиться, что процесс был успешным, используя Веб-интерфейс сокета для проверки версии сокета.

Для получения дополнительной информации о входе в Веб-интерфейс сокета, смотрите Доступ к Веб-интерфейсу сокета.

Примечание: Если вы входите в Веб-интерфейс сокета локально после установки образа сокета, имя пользователя и пароль для входа будут сброшены по умолчанию.

Чтобы проверить Версия сокета:

  1. Войдите в Веб-интерфейс сокета.

    Вы можете использовать Ethernet-кабель для подключения к Порт 8 на X1700 Socket к компьютеру.

  2. Перейдите на страницу О.

  3. Подтвердите, что Версия такая же, как и загруженный выше файл образа.
