Использование инструментов веб-интерфейса Socket

Обзор инструментов устранения неполадок

Веб-интерфейс Socket имеет сетевые инструменты на вкладках Инструменты и Статус, которые вы можете использовать для устранения неполадок связанных с Сокетом, включая:

  • Ping

  • Трассировка маршрута

  • Тест скорости

  • iPerf

  • Использование ЦП

Для получения дополнительной информации о веб-интерфейсе Socket см. Доступ к веб-интерфейсу Socket.

Вход в веб-интерфейс Socket из Приложения управления Cato

Администраторы с правами редактора могут автоматически войти в веб-интерфейс Socket из Приложения управления Cato.

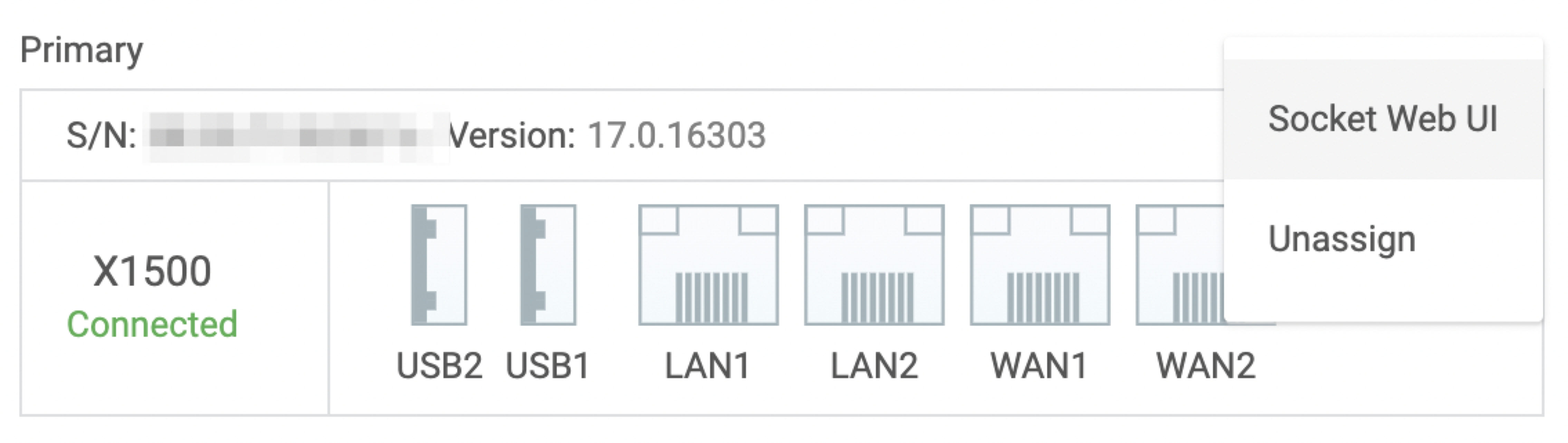

Чтобы войти в веб-интерфейс Socket из Приложения управления Cato:

  1. Из навигационного меню нажмите Network > Сайты и выберите сайт.

  2. Из навигационного меню нажмите Настройки сайта > Socket.

  3. Из меню Действия сокета выберите Веб-интерфейс сокета.

Браузер откроет новую вкладку и войдет в веб-интерфейс сокета.


Веб-интерфейс сокета автоматически выйдет из системы, если окно будет простаивать более 10 минут.

Использование сетевых инструментов

После входа в веб-интерфейс Socket выберите один из сетевых инструментов на вкладке Инструменты.

Примечание

Примечание: Функция Принудительное восстановление через обход Интернета может повлиять на обслуживание Сокета, используйте ее с осторожностью.

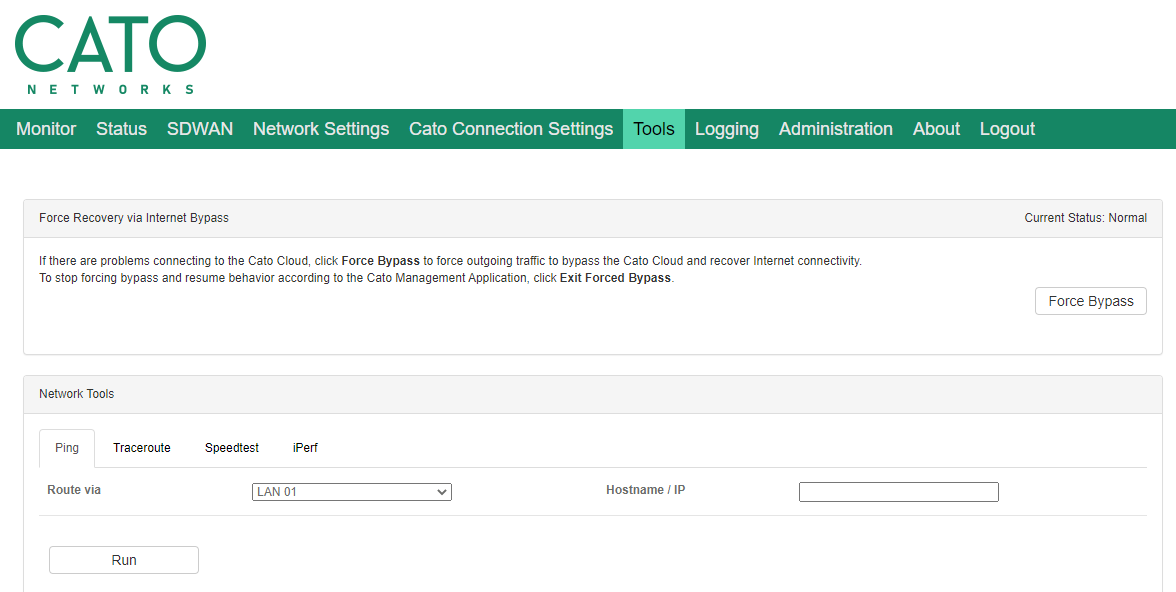

Чтобы показать сетевые инструменты:

  • В строке меню нажмите Инструменты. Веб-интерфейс Socket показывает раздел Сетевые инструменты.


Использование инструмента Ping

Выберите связь Socket и введите имя/IP-адрес хоста, к которому вы делаете ping.

Это типы связей Socket, которые вы можете использовать в качестве исходящего интерфейса:

  • LAN - Пакеты отправляются с использованием внутренней сети ЛВС для сайта.

  • ALT WAN - Пакеты отправляются с использованием ALT. WAN туннель через сеть MPLS.

  • WAN через Cato - Пакеты отправляются с использованием туннеля через Cato Cloud.

  • WAN <ISP> напрямую - Пакеты отправляются с использованием туннеля через Интернет непосредственно к ISP. Cato Cloud обходит стороной.

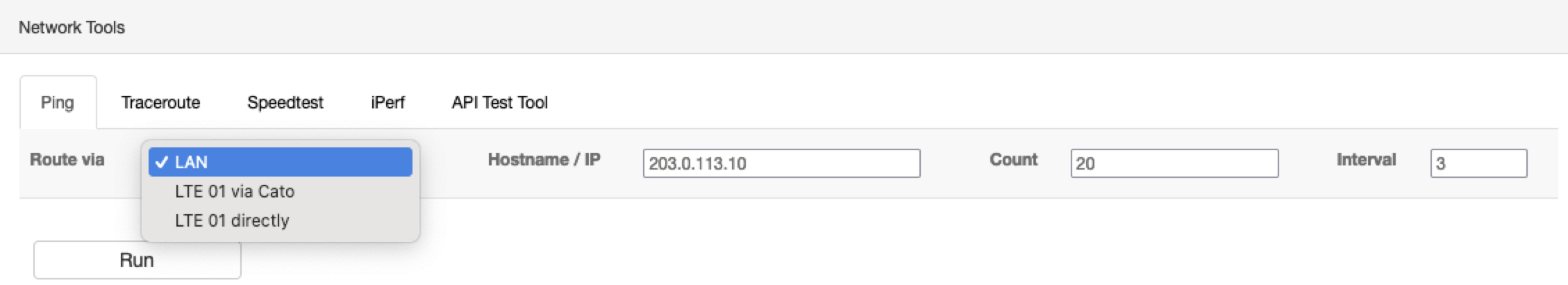

Чтобы выполнить пинг до пункта назначения из связи Socket:

  1. В разделе Сетевые инструменты откройте вкладку Ping.


  2. В Маршрут через выберите связь, которая отправляет пакеты.

  3. Введите Имя/IP, который является целью, к которой вы выполняете ping.

  4. (Необязательно) Введите количество пакетов для отправки в поле Количество. You can enter any value between 1-100. Если вы не введете значение, будет применено значение по умолчанию - 10.

  5. (Необязательно) Установите Интервал частоты отправки каждого пакета. Если вы не введете значение, будет применено значение по умолчанию - 1 секунда.

  6. Нажмите Запуск.

    Примечание

    Примечание: Значение поля Количество * Интервал не может превышать 120. Например, если вы установили Количество на 50 пакетов, Интервал не должен превышать 2 секунды.

    Окно показывает результаты теста пинга.

Использование инструмента Traceroute

Трассировка маршрута используется для идентификации маршрутизаторов (прыжков) между источником и пунктом назначения. Трассировка маршрута работает, сначала отправляя пакет на IP-адрес назначения со значением времени жизни (TTL) 1. Когда пакет достигает первого маршрутизатора на пути, маршрутизатор уменьшает TTL на 1. Поскольку новый TTL равен 0, маршрутизатор отбрасывает пакет и отвечает сообщением ICMP о превышении времени жизни, отправленным с собственного IP-адреса. Теперь трассировка маршрута имеет IP-адрес первого маршрутизатора на пути, поэтому она отправляет другой пакет со значением TTL 2 (оригинальный TTL увеличен на 1), и второй маршрутизатор на пути отвечает сообщением о превышении TTL.

Этот процесс повторяется до тех пор, пока трассировка маршрута не достигнет IP-адреса назначения. Имеется таймер на 60 секунд для завершения трассировки маршрута и максимум 20 прыжков.

Выберите Сагис. ссылку, которую вы используете для выполнения трассировки маршрута, и введите имя хоста назначения или IP-адрес.

Это типы Socket. ссылок, по которым можно выполнять трассировку маршрута:

  • ЛВС - Пакеты отправляются с использованием внутренней ЛВС. площадки.

  • ALT WAN - Пакеты отправляются с использованием сети ALT. Туннель WAN через сеть MPLS.

  • WAN через Cato - Пакеты отправляются через туннель по Cato Cloud.

  • WAN <ISP> напрямую - Пакеты отправляются через туннель по Интернету прямо к ISP. Cato Cloud обходится.

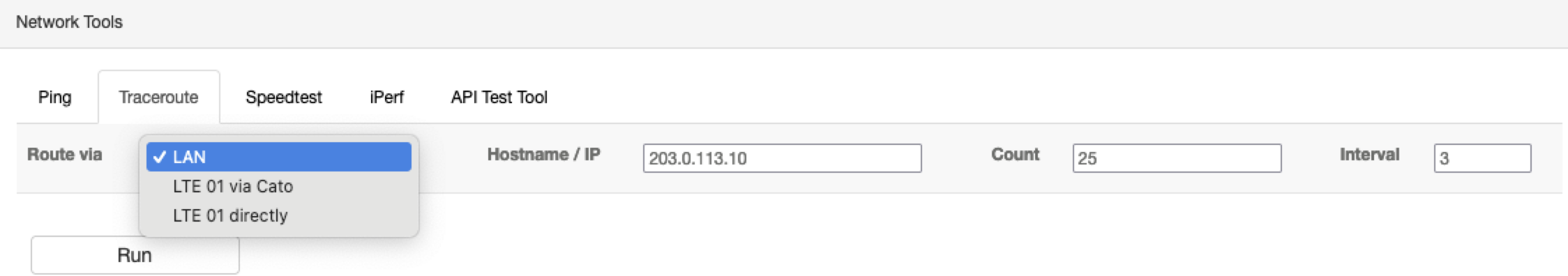

Чтобы выполнить трассировку маршрута из ссылки Socket:

  1. В разделе Сетевые инструменты нажмите вкладку Трассировка маршрута.


  2. В Маршрут через выберите ссылку, отправляющую пакет.

  3. Введите Имя/IP, который является пунктом назначения для трассировки маршрута.

  4. (Необязательно) Введите количество пакетов, которые необходимо отправить, в поле Количество. Вы можете ввести любое значение от 1 до 200. Если вы не введете значение, применяется значение по умолчанию 5.

  5. (Необязательно) Установите, как часто отправляется каждый пакет. Если вы не введете значение, применяется значение по умолчанию 1 секунда.

  6. Нажмите Выполнить.

    Примечание

    Примечание: Значение Количество * Интервал не может превышать 200. Например, если вы установите Количество на 25 пакетов, Интервал не может превышать 8 секунд.

    Окно показывает результаты теста трассировки маршрута.

Использование инструмента Speedtest

Веб-интерфейс сокета позволяет использовать клиент Speedtest, установленный на сокете, для устранения проблем с производительностью сети ссылок сокета. Инструмент Speedtest может использоваться как с случайно выбранным сервером Speedtest в общедоступной сети Интернет, так и с сервером, работающим напрямую на подключенном PoP в Cato Cloud.

Это типы ссылок Socket, по которым можно выполнять Speedtest:

  • WAN через Cato - Пакеты отправляются через туннель по Cato Cloud.

  • WAN <ISP> напрямую - Пакеты отправляются через туннель по Интернету прямо к ISP. Cato Cloud обходится.

Известные ограничения для Speedtest

Один и тот же ЦП Socket отвечает за генерацию трафика для Speedtest и отправку трафика площадки. Это рекомендуемые скорости сетевых связей для получения точных результатов Speedtest:

  • Результаты сокета X1500 точны для скоростей соединения до 300 Мбит/с

  • Результаты сокета X1700 точны для скоростей соединения до 2000 Мбит/с

  • Виртуальный Сокет (vSocket) - точность зависит от спецификаций VM и Платформы

Для наиболее точных результатов используйте инструмент Speedtest, когда трафик на связи минимален. Другой трафик имеет более высокий приоритет QoS, чем трафик Speedtest.

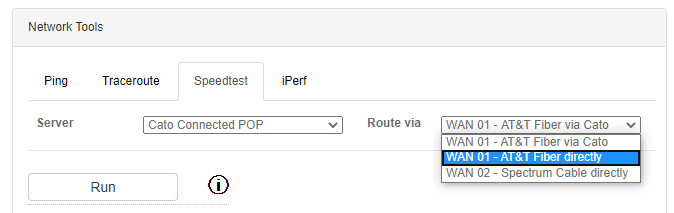

Чтобы выполнить Speedtest для ссылки Socket:

  1. В разделе Сетевые инструменты нажмите на вкладку Speedtest.


  2. В Сервер, выберите сервер, на котором выполняется Speedtest:

    • Подключенный PoP Cato - клиент Speedtest размещен на PoP в облаке Cato

    • Интернет - клиент Speedtest размещен на случайном сервере в публичном Интернете

  3. В Маршрут через, выберите WAN-канал, который отправляет трафик для Speedtest.

  4. Нажмите Запуск.

    Окно показывает результаты Speedtest.

Использование инструмента iPerf

Веб-интерфейс сокета позволяет использовать инструмент iPerf для устранения проблем с производительностью последней мили между сокетом и подключенным PoP в облаке Cato. Сокет, выполняющий клиент iPerf, проводит тест против сервера iPerf, работающего на подключенном PoP. Используйте опцию Направление, чтобы протестировать производительность подключения по восходящему или нисходящему каналу для WAN-канала.

Это типы ссылок Socket, на которых можно запускать тесты iPerf:

  • WAN через Cato - пакеты отправляются через туннель в облаке Cato.

  • WAN <ISP> напрямую - пакеты отправляются с использованием туннеля через интернет непосредственно к ISP. Облако Cato игнорируется.

Вы также можете выбрать TCP или UDP трафик и указать количество времени (в секундах) между каждым потоком данных.

Для получения наилучших результатов мы рекомендуем запускать тест iPerf от хоста, который подключен к LAN.

Известные ограничения для iPerf

Тот же процессор сокета отвечает за генерацию трафика для теста iPerf и отправку трафика площадки. Это рекомендуемые скорости сетей связей для получения точных результатов iPerf:

  • Результаты сокета X1500 точны для скоростей связей до 300 Мбит/с

    Примечание: Результаты iPerf для сокетов X1500, работающих на версии 19.x, точны для скоростей связей до 100 Мбит/с

  • Результаты сокета X1700 точны для скоростей связей до 2000 Мбит/с

  • Виртуальный сокет (vSocket) - точность зависит от характеристик VM и облачной платформы

Для получения наиболее точных результатов запускайте инструмент iPerf, когда трафик на связи минимален. Другой трафик имеет более высокую приоритетность QoS, чем трафик iPerf.

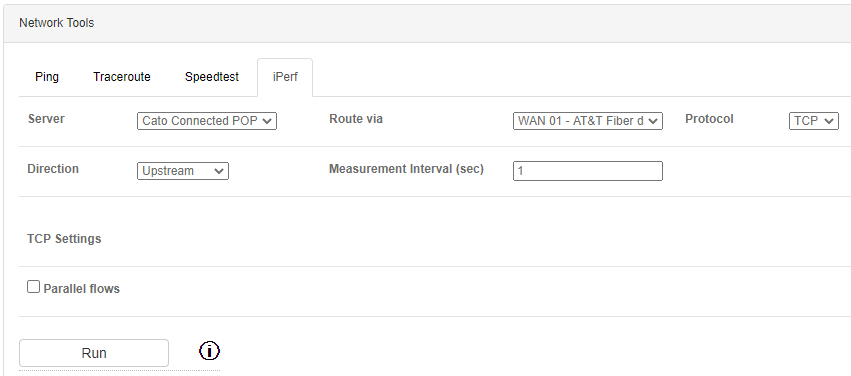

Чтобы выполнить тест iPerf для ссылки Socket:

  1. В разделе Сетевые инструменты нажмите на вкладку iPerf.


  2. Опция для Сервер это Подключенный PoP Cato, инструмент iPerf размещен на PoP в облаке Cato.

  3. В Маршрут через, выберите WAN-канал, который вы используете для запуска iPerf.

  4. Выберите Протокол для теста iPerf, TCP или UDP.

  5. Установите Направление тестового трафика и Интервал измерения между потоками данных.

  6. Для протокола TCP выберите, если этот тест использует Параллельные потоки.

  7. Для протокола UDP введите Целевую скорость (пропускная способность) для UDP-трафика.

  8. Нажмите Запуск.

    Окно показывает результаты теста iPerf.

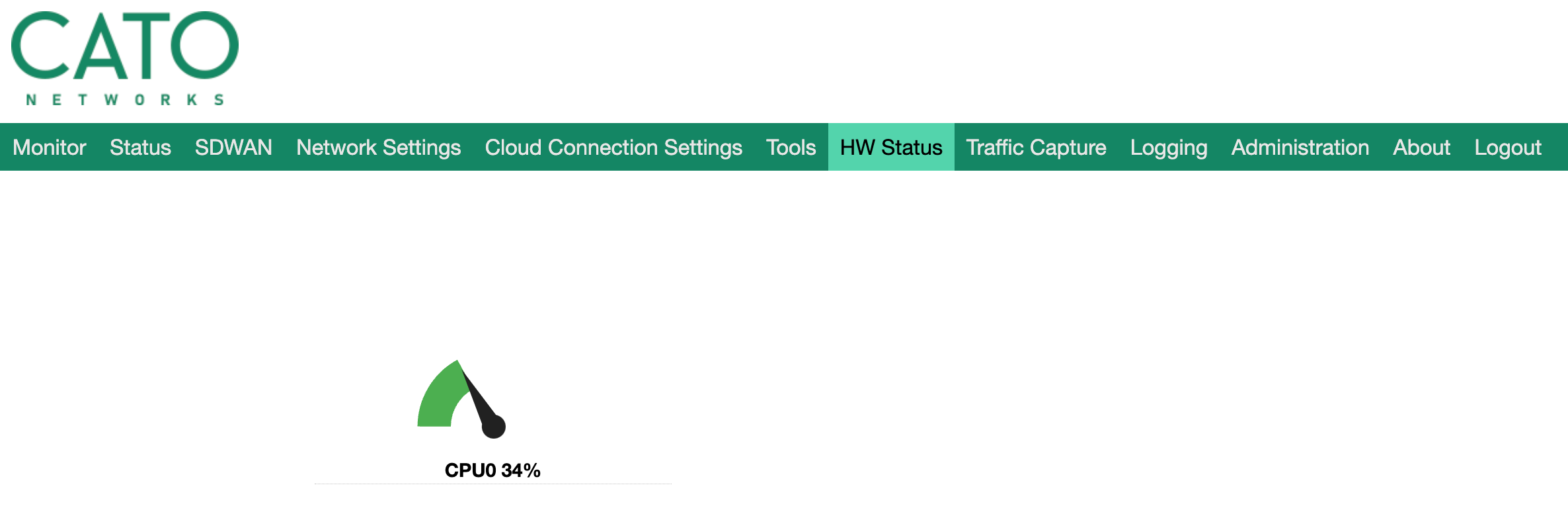

Показ использования CPU сокетом

Страница HW Status показывает информацию в реальном времени об использовании вашего сокета CPU. Вы можете использовать эту страницу для мониторинга изменений CPU во время устранения неполадок сокета.

Использование ЦП поддерживается на Socket версии 19.0 и выше.


Чтобы показать использование CPU сокетом:

  • На панель меню нажмите на вкладку HW Status.
