Назначение Статического IP-адреса Сокету

В этой статье объясняется, как использовать Веб-интерфейс сокета Cato Socket для настройки WAN-порта, обращенного к Интернету, с статическим IP-адресом.

Подключение Сокета к Интернету в первый раз

Если это первый раз, когда Сокет подключается к общедоступному Интернету и облаку Cato, используйте компьютер для подключения к локальному Веб-интерфейсу сокета Cato Socket, используя IP-адрес управления по умолчанию, 169.254.100.1.

Для более подробной информации по использованию Веб-интерфейса сокета, смотрите Использование Веб-интерфейса сокета.

Требования

Когда вы назначаете статический IP-адрес сокету для первого подключения к Интернету, вам нужно физически подключить Ethernet-кабель между сокетом и локальным компьютером.

X1500 Сокет - Вход Локально в Веб-интерфейс сокета

Войдите в Веб-интерфейс сокета X1500, используя IP-адрес управления по умолчанию 169.254.100.1.

Чтобы войти в Веб-интерфейс X1500 сокета локально:

  1. Используйте Ethernet-кабель для подключения интерфейса компьютера к порту 2 (LAN2) на сокете.

  2. Настройте интерфейс компьютера с статическим IP-адресом, который находится в той же подсети, что и интерфейс порта 2 (LAN2), например:

    • IP-адрес компьютера: 169.254.100.2

    • Сетевая маска компьютера: 255.255.0.0

    Вы также можете использовать Ethernet-адаптер в компьютере в режиме клиента DHCP. Компьютер автоматически получит IP-адрес в диапазоне сети: 169.254.0.0/24.

  3. Из интернет-браузера перейдите на https://169.254.100.1.

  4. Введите стандартные учетные данные для входа:

    • Имя пользователя: admin

    • Пароль: admin

  5. Измените пароль для Веб-интерфейса сокета, в новом окне введите стандартный пароль admin, затем введите новый сложный пароль.

    Вы вошли в Веб-интерфейс сокета, продолжите с шагом 2 ниже, Назначение Статического IP-адреса интерфейсу WAN сокета.

X1600 Сокет - Вход Локально в Веб-интерфейс сокета

Войдите в Веб-интерфейс X1600 или X1600 LTE сокета, используя IP-адрес управления по умолчанию 169.254.100.1.

Чтобы войти в Веб-интерфейс X1600 сокета локально:

  1. Используйте Ethernet-кабель для подключения интерфейса компьютера к порту 8 на сокете.

  2. Настройте интерфейс компьютера с статическим IP-адресом, который находится в той же подсети, что и интерфейс порта 8, например:

    • IP-адрес компьютера: 169.254.100.2

    • Сетевая маска компьютера: 255.255.0.0

    Вы также можете использовать Ethernet-адаптер в компьютере в режиме клиента DHCP. Компьютер автоматически получит IP-адрес в диапазоне сети: 169.254.0.0/24.

  3. Из интернет-браузера перейдите на https://169.254.100.1.

  4. Введите стандартные учетные данные для входа:

    • Имя пользователя: admin

    • Пароль: admin

  5. Измените пароль для Веб-интерфейса сокета, в новом окне введите стандартный пароль admin, затем введите новый сложный пароль.

    Вы вошли в Веб-интерфейс сокета, продолжите с шагом 2 ниже, Назначение Статического IP-адреса интерфейсу WAN сокета.

X1700 Сокет - Вход Локально в Веб-интерфейс сокета

Войдите в Веб-интерфейс X1700 сокета, используя IP-адрес управления по умолчанию 169.254.100.1.

Чтобы войти в Веб-интерфейс X1500 сокета локально:

  1. Используйте кабель Ethernet для подключения интерфейса компьютера к Управляющему порту на Socket.

  2. Настройте интерфейс компьютера с помощью статического IP-адреса, который находится в той же подсети, что и Управляющий порт, например:

    • IP-адрес компьютера: 169.254.100.2

    • Сетевая маска компьютера: 255.255.0.0

    Вы также можете использовать Ethernet-адаптер в компьютере в режиме DHCP-клиента. Компьютер автоматически получит IP-адрес в диапазоне сети: 169.254.0.0/24.

  3. Из интернет-браузера перейдите на https://169.254.100.1.

  4. Введите учетные данные для входа по умолчанию:

    • Имя пользователя: admin

    • Пароль: admin

  5. Измените пароль для Веб-интерфейса сокета, в новом окне введите пароль по умолчанию admin, затем введите новый сложный пароль.

    Вы вошли в Веб-интерфейс сокета, продолжите со следующим шагом 2, Назначение статического IP на интерфейс WAN сокета.

Назначение статического IP на интерфейс WAN сокета

Если вы уже вошли в Веб-интерфейс сокета, начните с шага 2 ниже.

Чтобы назначить статический IP-адрес на интерфейс WAN сокета:

  1. На странице Мониторинг > Топология выберите сайт и в разделе Сокеты сайта нажмите Веб-интерфейс сокета.

  2. Кликните по вкладке Настройки сети.

  3. На интерфейсе WAN, который подключается к публичному Интернету, выберите опцию Статический адрес.

  4. Введите настройки IP-адреса для интерфейса WAN.

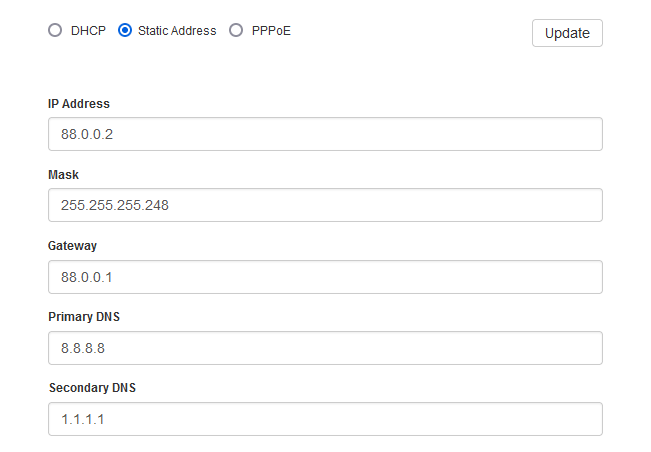

    На следующем скриншоте показан пример статического IP-адреса для интерфейса WAN1 на X1500 Socket:


    Пример выше показывает эти настройки:

    • IP-адрес: 88.0.0.2

    • Маска: 255.255.255.248

    • Шлюз: 88.0.0.1

    • Основной DNS: 8.8.8.8

    • Вторичный DNS: 1.1.1.1

  5. Нажмите Обновить. Статический IP-адрес присвоен интерфейсу WAN сокета.
