Как запустить X1500 Socket с использованием USB флеш-накопителя

Обзор

В X1500 Socket есть внутренняя SD карта, которая используется для хранения Операционной системы. В случае выхода из строя SD карты и отсутствия замены можно запустить Socket, используя USB флеш-накопитель, ожидая замены.

Эта статья описывает процесс подготовки, установки и использования USB флеш-накопителя при помощи Windows настольного компьютера.

Окружение

Необходимые материалы

  • Компьютер Windows с как минимум одним доступным USB-A портом

  • DiskGenius или другое программное обеспечение для форматирования дисков, поддерживающее Ext2

  • Win32 Disk Imager или другое программное обеспечение для создания образов дисков

  • Два USB флеш-накопителя

    • 8+GB USB флеш-накопитель

    • 16+GB USB флеш-накопитель

  • Отвёртка Phillips

  • (по желанию) Последовательный кабель

Инструкции

Подготовка USB-накопителей

  1. Первый необходимый шаг - подготовить USB-накопитель с объемом 8GB+ и изображением Socket. Он будет использован на следующем шаге. Пожалуйста, завершите процесс, детально описанный в следующей статье:

  2. Следующий шаг - отформатировать второй USB флеш-накопитель (16+ GB USB) на файловый тип Ext2.

    a. Подключите USB флеш-накопитель на 16+ ГБ к компьютеру.

    b. Запустите DiskGenius.

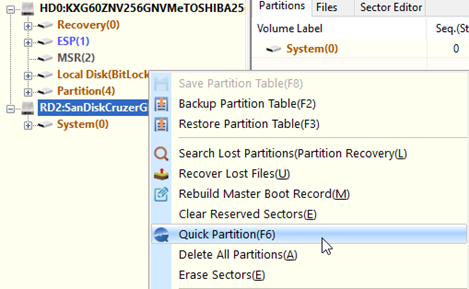

    c. Щелкните правой кнопкой мыши на USB флеш-накопителе и выберите Быстрая разметка(F6).

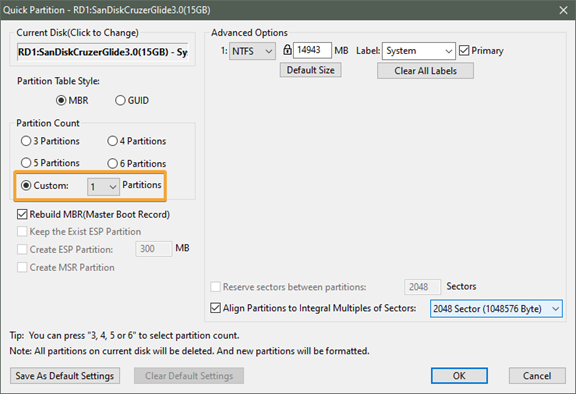

    d. Под Количество разделов выберите Пользовательское: и 1 рядом с Разделы.

    e. Щелкните ОК.

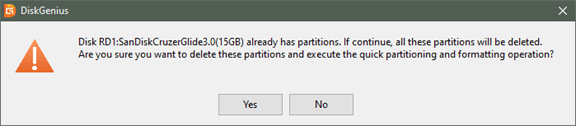

    f. Если вы получили предупреждение, что USB флеш-накопитель уже имеет разделы, нажмите Да для удаления существующих разделов.

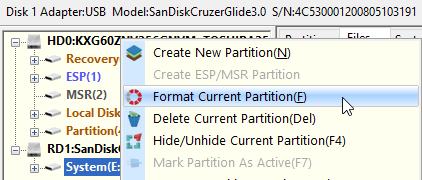

    g. Щелкните правой кнопкой мыши на новом разделе под USB флеш-накопителем и выберите Форматировать текущий раздел(F).

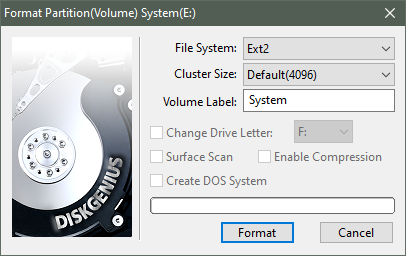

    h. Выберите Ext2 для Файловая система и нажмите Формат.

    i. Нажмите Да на запрос.

    j. Щелкните правой кнопкой мыши на USB флеш-накопителе и выберите Безопасное извлечение диска (J).

    k. Извлеките USB флеш-накопитель из компьютера и отложите его в сторону.

Подготовка Сокета

Теперь, когда USB-накопители готовы к использованию, пришло время подготовить Сокет к эксплуатации.

  1. Отключите кабель питания от Сокета.

  2. Используя отвёртку Phillips, снимите три винта, которые фиксируют крышку Сокета к корпусу. С каждой стороны Сокета по одному винту и один винт внизу.

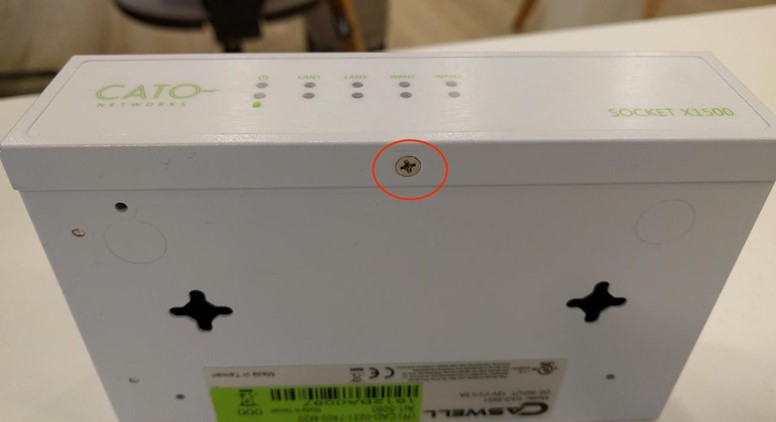

    Винт на дне:

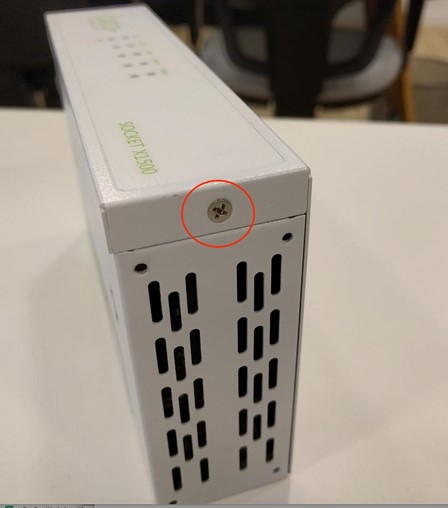

    Боковой винт (x2):

  3. Снимите крышку, сдвинув её к передней части Socket.

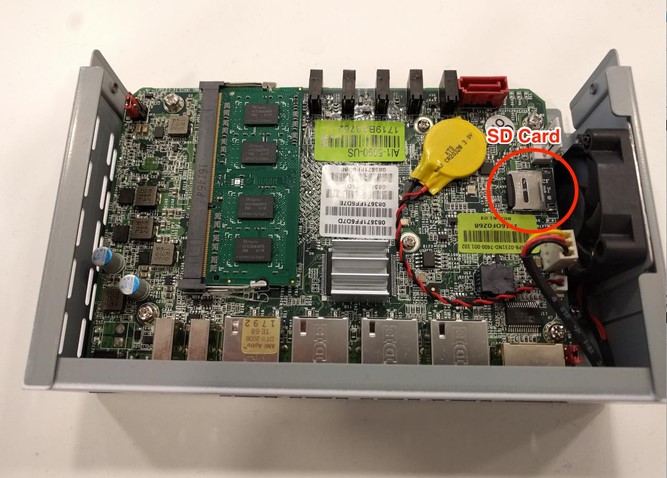

  4. Найдите SD-карту рядом с вентилятором на стороне Socket.

  5. Сдвиньте металлическую крышку SD карты в направлении вентилятора, чтобы разблокировать её.

  6. Приподнимите крышку и извлеките SD-карту.

  7. Опустите крышку (без вставленной SD-карты) и сдвиньте её от вентилятора, чтобы заблокировать.

  8. Сдвиньте крышку поверх передней части корпуса Socket.

  9. Закрепите три винта, закрепляющих крышку к корпусу.

Реализация USB флеш-диска

Теперь, когда USB-диски подготовлены, и Socket готов. Следующим шагом является внедрение USB-флеш-диска для использования в качестве хоста для Операционная система Socket.

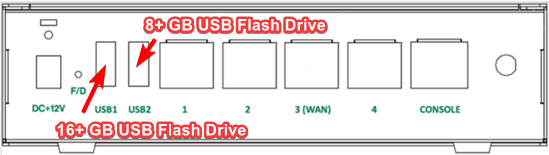

  1. Подключите USB флеш-диск на 8+ ГБ к USB-порту, расположенному справа, если смотреть сзади. Это называется USB2 на новых Sockets.

  2. Подключите USB флеш-диск на 16+ ГБ к левому USB-порту, если смотреть сзади (USB1 на новых Sockets).

  3. (Опционально) Подключите последовательный кабель к консольному порту Socket и вашему компьютеру, и используйте терминал для мониторинга последовательности загрузки. Установите скорость передачи данных на 115200.

  4. Подключите кабель питания в Socket.

  5. Socket запишет образ X1500 с 8 ГБ USB флеш-диска на 16+ ГБ USB флеш-диск.

    a. Если процесс завершится успешно, Socket автоматически отключится через одну-две минуты после начальной загрузки.

    b. Если последовательный кабель подключён к Socket, следующее будет отображено в терминале по завершении процесса:

    Установка ОС завершена
[   59.996128] udevd[1874]: Запускается версия 3.2.4
[   60.005390] udevd[1875]: Запускается eudev-3.2.4
[   63.287620] Запуск cron дэемoнa
[   63.295729] ОК
[   63.353904] Команда загрузки: x1500_install, выход
[   66.075231] Останов Socket X1500 сокет сервиса
[   66.091761] Остановка cron дэемoнa
[   66.103955] ОК
[   66.184215] Готово
[   66.206945] Остановка конфигурации загрузки X1500
[   66.226141] Готово
[   69.657242] ACPI: Подготовка для перехода в состояние сна системы S5
[   69.662978] перезагрузка: Отключение питания
[ 972586] Установка ОС завершена

  6. По завершении удалите 8+ ГБ USB флеш-диск из правого USB порта (USB2).

  7. Отключите шнур питания от Socket и подключите его обратно. Socket будет запускаться обычно с USB-флеш-диска в левом USB-порту (USB1).

  8. Socket теперь полностью функционален с конфигурацией по умолчанию фабрики.

    a. При необходимости, получите доступ к пользовательскому интерфейсу Socket для настройки статических IP-адрес WAN. Скачайте Руководство по оборудованию Socket X1500 для получения инструкций.

    b. Если Socket не удается подключиться к облаку Кейто, снимите назначение сокета с CC2 и назначьте его снова.

Примечание

Если вам нужно повторить эту процедуру на том же Socket, удалите все USB флеш-диски и выполните перезагрузку Socket, чтобы очистить память загрузочного USB перед продолжением.
