Как сбросить X1700C Socket (USB Drive)

Эта статья объясняет, как сбросить X1700C Socket до заводского изображения с использованием USB-диска.

Примечание

ВНИМАНИЕ! Cato имеет 3 сертифицированные модели аппаратного обеспечения Socket для сайтов X1700 (X1700A, X1700B и X1700C). Убедитесь, что вы идентифицировали точную модель Socket перед установкой изображения на Socket.

Для получения дополнительной информации о моделях сокетов X1700 смотрите Обзор перепрошивки Cato Sockets.

Идентификация USB-портов на Socket X1700C

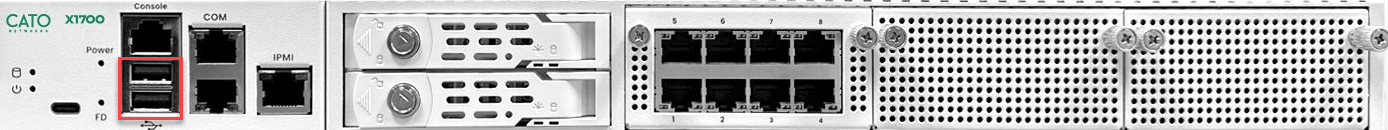

Передняя панель X1700C Socket имеет два USB-порта, вы можете использовать любой порт для установки изображения, используя USB-диск. Вы можете использовать диски USB 2.0 или USB 3.0. Это USB-порты на передней панели X1700C Socket.

X1700C USB Ports.png

Сброс Socket к заводской конфигурации и версии по умолчанию

Это общий обзор шагов по сбросу Socket до заводского изображения с использованием USB-диска.

  1. Подготовьте изображение - загрузите и разархивируйте его.
  2. Запишите изображение на USB-диск.
  3. Установите изображение на Socket.

Сброс Socket с добавленными модулями

Для сокетов X1700C с добавочными модулями, вы должны извлечь модули в течение всего процесса переустановки.

После успешного запуска Socket, вставьте назад добавочный модуль в Socket.

Подготовка изображения Socket

  1. Загрузите файл изображения

    Для дополнительной информации о получении файла изображения смотрите Файлы изображений Socket и vSocket.

  2. Распакуйте изображение (см. инструкции ниже).
  3. Получите USB-диск объемом не менее 8GB. Если необходимо отформатировать USB-диск, используйте либо формат exFAT, либо FAT32. При использовании формата FAT32 USB-диск не должен быть больше 32GB.

Запись изображения на USB-диск

В этом разделе объясняется, как записать изображение Socket на USB-диск для Windows, macOS и Linux.

После распаковки изображения сравните хэш файла распакованного изображения DD с подтверждённым Cato хэшем файла. Это подтверждает целостность образа диска перед записью прошивки Socket на жёсткий диск.

  • Файл с подтвержденным хэшем приложен к этой статье
  • Сохраните файл в том же каталоге, что и образ диска.

Запись изображения с Windows

  1. Подключите USB-диск к вашему устройству с Windows.

  2. Распакуйте изображение, из повышенного уровня Powershell в том же каталоге, что и оба файла, выполните tar -xf <archive-filename>

    Примечание

    Примечание: Обычное программное обеспечение для распаковки (такое как Winzip, 7zip или Winrar) повредит изображение, что приведёт к файлу размером ~135MB. Извлечение файла с использованием команды tar в командной строке Windows должно привести к файлу размером больше 1GB.

  3. Убедитесь, что файл хэша находится в том же каталоге, что и файл изображения.

  4. Выполните следующую команду, чтобы сравнить хэш файла изображения Socket:

    (Get-FileHash -Algorithm SHA256 .\IMAGE_INSTALL_socket_X1700C_20970_production_socket_v25.0_20250914_2025_11_14.dd).Hash -eq (gc .\X1700C-hash.txt).split()[0]

    Команда возвращает True, когда хэши совпадают.

  5. Скачайте и установите программу-дисковую имиджер, такую как Win32 Disk Imager.
  6. Запишите изображение на USB-диск. (Возможно, вам нужно будет показать все файлы с *.*, чтобы увидеть файл DD)

Запись изображения с macOS

  1. Подключите USB-диск.
  2. Откройте окно терминала.
  3. Идентифицируйте новый диск с помощью команды diskutil list
  4. Отмонтируйте идентифицированный диск с помощью diskutil unmountDisk <diskN>
  5. Распакуйте изображение (двойной щелчок по файлу).

  6. Выполните следующую команду, чтобы сравнить хэш файла изображения Socket:

    shasum -a 256 <archive-filename>

    Сравните вывод этой команды с хэшем, приложенным к этой статье.

  7. Выполните следующую команду, чтобы записать изображение на USB-диск:

    dd if=./IMAGE_INSTALL_socket_X1700C_20970_production_socket_v25.0_20250914_2025_11_14.dd of=/dev/diskN bs=16m

    Примечания:

    • Для поддерживаемых версий вы можете добавить status=progress к команде dd, чтобы увидеть статус операции записи на USB.
    • Убедитесь, что вы записываете изображение на USB-диск, а не на жёсткий диск.

Запись изображения с Linux

  1. Подключите USB-диск к вашему Linux-устройству
  2. Определите, какое устройство является вашим USB /dev/sdb или /dev/sdc
  3. Распакуйте изображение.

  4. Выполните следующую команду, чтобы просмотреть хэш файла изображения:

    shasum -a 256 /<path to file>/<image filename>
  5. Сравните вывод команды с хэшем, приложенным к этой статье.

  6. Выполните следующую команду, чтобы записать изображение на USB:

    dd if=./IMAGE_INSTALL_socket_X1700C_20970_production_socket_v25.0_20250914_2025_11_14.dd of=/dev/sdX

    Примечания:

    • Для поддерживаемых версий вы можете добавить status=progress к команде dd, чтобы увидеть статус операции записи на USB.
    • Убедитесь, что вы записываете изображение на USB-диск, а не на жёсткий диск.

Установка изображения на Socket X1700C

После того как изображение Socket подготовлено на USB-диске, вставьте диск в Socket. Когда Socket загружается, он устанавливает изображение и сбрасывает настройки по умолчанию.

Примечание

Примечание: Если Socket в настоящее время отображается в Приложение Управления Cato как назначенный сайту, отвяжите Socket от сайта (см. Управление Сокетами). Затем после установки нового изображения, вы можете снова назначить Socket сайту.

Чтобы установить изображение на X1700C Socket:

  1. Выключите X1700C Socket.
  2. Для сокетов с добавочными модулями, извлеките все модули из Socket.
  3. Вставьте USB-накопитель, подготовленный на шаге 2, в USB-порт.
  4. Включите X1700C Socket.
  5. Установка начинается после загрузки X1700C, она должна длиться примерно 5 минут в зависимости от скорости USB-накопителя.
  6. После завершения установки, X1700C автоматически выключится, и когда Socket выключится, новое изображение будет установлено на Socket.
  7. Извлеките USB-накопитель из Socket.
  8. ВАЖНО! Отключите кабель питания и затем подключите его заново, чтобы включить Socket.

  9. Для сокетов с добавочными модулями выполните следующее:

    1. Выключите Socket и вставьте модуль.
    2. Включите X1700C Socket.

Проверка версии Socket

После установки изображения Socket, вы можете убедиться, что процесс прошёл успешно, используя веб-интерфейс сокета для проверки версии сокета.

Подробнее о входе в Веб-интерфейс сокета см. в статье Доступ к Веб-интерфейсу сокета.

Примечание

Примечание: Если вы входите в веб-интерфейс сокета локально после установки изображения Socket, имя пользователя и пароль для входа сбрасываются на настройки по умолчанию.

Чтобы проверить версию сокета локально:

  1. Войдите в Веб-интерфейс сокета.

    Вы можете использовать Ethernet-кабель для подключения к MGMT-порту на Socket X1700C к компьютеру.

  2. Перейдите на страницу Об.
  3. Убедитесь, что Версия такая же, как файл изображения, который вы загрузили выше.
