Как сбросить сокет X1500C (USB-диск)

Эта статья объясняет, как сбросить сокет X1500C до заводского изображения с помощью USB-диска.

Примечание

ВНИМАНИЕ! У Cato есть три сертифицированные модели сокетов для сайтов X1500 (X1500A, X1500B и X1500C). Убедитесь, что вы определили точную модель сокета перед установкой изображения на сокет. Установка изображения для неправильной модели может привести к остановке работы сокета.

Для получения дополнительной информации о моделях сокетов X1500 см. Обзор повторного создания изображений Cato Сокетов.

Идентификация портов USB на модели сокета X1500C

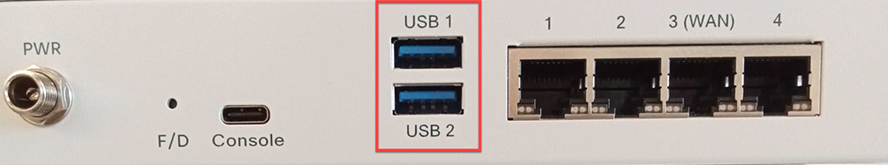

Передняя панель сокета X1500C имеет два USB порта на задней панели, вы можете использовать любой порт для установки изображения с помощью USB-диска. Вы можете использовать USB 2.0 или USB 3.0 диски. Это порты USB на задней панели сокета X1500C.

Порты USB X1500C.png

Сброс сокета к заводской конфигурации и версии по умолчанию

Это общий обзор шагов по сбросу сокета к заводскому изображению с помощью USB-диска.

  1. Подготовьте изображение - скачайте и распакуйте его.
  2. Запишите изображение на USB-диск.
  3. Установите изображение на сокет.

Подготовка изображения сокета

  1. Скачать файл изображения

    Для дополнительной информации о получении файла изображения смотрите Файлы изображений Socket и vSocket.

  2. Распакуйте изображение (инструкции ниже).

    После распаковки изображения файл находится в следующем каталоге: live

  3. Получите USB-диск объемом не менее 8ГБ. Если необходимо отформатировать USB-диск, используйте формат exFAT или FAT32. При использовании формата FAT32 USB-диск не должен превышать 32ГБ.

Запись изображения X1500C на USB-диск

Этот раздел объясняет, как записать изображение сокета на USB-диск для Windows, macOS и Linux.

После распаковки изображения, сравните хеш-файл нераспакованного файла DD с проверенным Cato, правильным хеш-файлом. Это подтверждает целостность изображения диска перед записью прошивки сокета на жесткий диск.

  • Файл с проверенным хешем прикреплен к этой статье
  • Сохраните файл в том же каталоге, что и нераспакованное изображение диска

Запись изображения с помощью Windows

  1. Подключите USB-диск к устройству Windows.

  2. Распакуйте изображение, из повышенной Powershell в том же каталоге, что и оба файла, выполните tar -xf <архивный-файл>



    Примечание

    Примечание: Обычное программное обеспечение для распаковки (такие как Winzip, 7zip или Winrar) повредит изображение, в результате получится файл размером ~135MB. Извлечение файла с помощью команды tar CLI Windows должно привести к размеру файла более 1ГБ.

  3. Убедитесь, что хеш-файл находится в том же каталоге, что и файл изображения.

  4. Выполните следующую команду для сравнения хеш-файла изображения сокета:

    (Get-FileHash -Algorithm SHA256 .\IMAGE_INSTALL_socket_X1500C_BR2_21773_gen_image_prod_X1500C_v26.0_2026_01_19.dd).Hash -eq (gc .\X1500C-hash.txt).split()[0]

    Команда возвращает True, когда хеши совпадают.

  5. Скачайте и установите программное обеспечение для записи диска, например Win32 Disk Imager.
  6. Запишите изображение на USB-диск. (Возможно, потребуется показать все файлы с *.* чтобы увидеть файл DD)

Запись изображения с помощью macOS

  1. Подключите USB-диск.
  2. Откройте окно терминала.
  3. Определите новый диск с помощью команды diskutil list

  4. Отмонтируйте определенный диск с помощью diskutil unmountDisk <diskN>

    <diskN> - переменная, которую вы определяете на предыдущем шаге, в этом образце выходных данных диск отображается как disk0:

    diskutil list
/dev/disk0 (внутренний, физический)
  5. Распакуйте изображение (двойной клик по файлу).

  6. Выполните следующую команду для сравнения хеш-файла изображения сокета:

    shasum -a 256 <название архива>

    Сравните вывод команды с хешем, прикрепленным к этой статье.

  7. Выполните следующую команду: dd if=./<имя файла> of=/dev/diskN bs=16m

    Например dd if=./IMAGE_INSTALL_socket_X1500C_BR2_21773_gen_image_prod_X1500C_v26.0_2026_01_19.dd of=/dev/diskN bs=16m

    ВНИМАНИЕ: Убедитесь, что вы записываете изображение на USB-диск, а не на жесткий диск.

Запись изображения с помощью Linux

  1. Подключите USB-диск к вашей машине с Linux
  2. Определите, какое устройство является вашим USB /dev/sdb или /dev/sdc
  3. Распакуйте изображение.

  4. Выполните следующую команду для просмотра хеш-файла изображения:

    shasum -a 256 /<путь к файлу>/<имя файла изображения>
  5. Сравните вывод команды с хешем, прикрепленным к этой статье.

  6. Выполните следующую команду для записи изображения на USB:

    dd if=./IMAGE_INSTALL_socket_X1500C_BR2_21773_gen_image_prod_X1500C_v26.0_2026_01_19.dd of=/dev/sdX

    Примечания:

    • Для поддерживаемых версий, вы можете добавить status=progress к команде dd, чтобы отобразить статус операции записи на USB.
    • Убедитесь, что вы записываете изображение на USB-диск, а не на жесткий диск.

Установка изображения на сокет

После подготовки изображения сокета на USB-диске вставьте диск в сокет. Когда сокет загружается, он устанавливает изображение и сбрасывает настройки по умолчанию на заводские.

Примечание

Примечание: если Socket в настоящее время отображается в Приложение Управления Cato как назначенный сайту, отвяжите Socket от сайта (см. Управление Сокетами). Затем после установки нового изображения вы можете снова назначить Socket сайту.



  1. Подключите USB-диск к USB порту сокета.
  2. Перезагрузите сокет (отключите питание, затем подключите его снова).
  3. Процесс записи изображения на сокет занимает до 5 минут. После завершения сокет выключится самостоятельно.
  4. ВАЖНО! Отсоедините USB-диск (иначе шаг 3 произойдет еще раз).
  5. Включите сокет (отключите питание, затем подключите его снова).
  6. Сокет загрузится на версии по умолчанию и конфигурации завода.

Проверка версии сокета

После установки изображения сокета вы можете подтвердить, что процесс был успешным, используя Веб-интерфейс сокета для проверки версии сокета.

Подробнее о входе в Веб-интерфейс сокета см. в статье Доступ к Веб-интерфейсу сокета.

Примечание

Примечание: Если вы входите в Веб-интерфейс сокета локально после установки изображения сокета, имя пользователя и пароль для входа будут сброшены до настроек по умолчанию.

Чтобы проверить версию сокета локально:

  1. Войдите в Веб-интерфейс сокета.

    Вы можете использовать Ethernet-кабель для подключения порта LAN2 сокета X1500 к компьютеру.

  2. Перейдите на страницу О нас.

  3. Убедитесь, что Версия такая же, как и файл изображения, который вы скачали выше.

    Пример ниже показывает версию для сокета X1500 с версией сокета 17.x:
