Реализация QoS с использованием Microsoft Teams и Cato

В этой статье обсуждается, как реализовать Политику Quality of Service (QoS) с помощью приложения Microsoft Teams и вашей учетной записи Cato.

Проблема

По умолчанию вы не можете различать эти типы трафика в приложениях Microsoft Teams: голос, видео и совместное использование экрана. Cato объединяет их в одно приложение: Skype и MS Teams, поэтому невозможно определить QoS для каждого типа трафика отдельно.

Решение

В Microsoft Teams назначьте разные DSCP метки для каждого типа трафика и используйте объект групповой политики (GPO), чтобы убедиться, что политика QoS применяется ко всем операционным системам и клиентам Cato.

Приложение управления Cato имеет разные приложения для Skype и Teams, основанные на DSCP маркировке, например: Skype голос (DSCP = 46).

Смотрите документацию Microsoft для более подробной информации о лучших практиках для QoS и Teams.

Добавление DSCP маркеров в Microsoft Teams

Microsoft рекомендует использовать комбинацию DSCP маркировок на конечной точке и доступа на основе портов на маршрутизаторах, если это возможно. Использование объекта групповой политики (GPO) для охвата большинства клиентов и также использование портовой DSCP маркировки обеспечит, что мобильные устройства, Mac и другие клиенты все еще получат обработку QoS (по крайней мере частично).

Вы можете реализовать QoS, используя объект групповой политики (GPO) для направления клиентских устройств вставлять DSCP маркер в заголовок IP пакета для идентификации его как определенный тип трафика (например, голос). Маршрутизаторы и другие сетевые устройства могут быть настроены на распознавание этого и помещения трафика в отдельную, более приоритетную очередь.

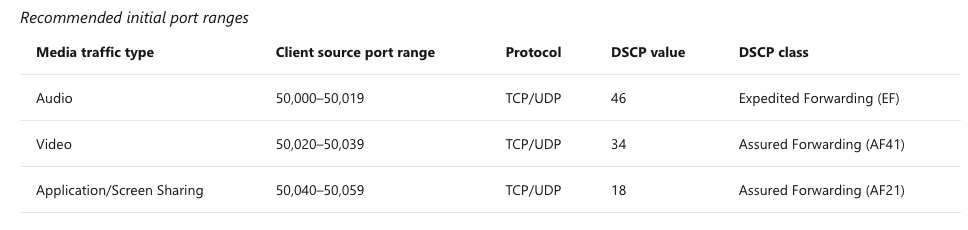

Это пример конфигурации QoS для типов трафика в Teams:

Добавление приложений MS Teams и Skype в сетевые правила

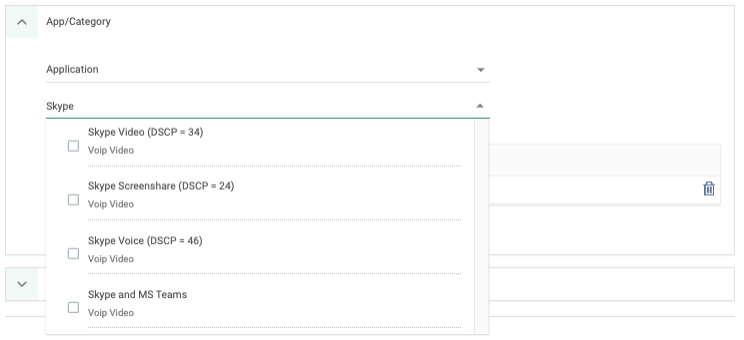

На экране сетевых правил (Сетевое оборудование > Сетевые правила) отредактируйте Приложения для правила и добавьте приложение Skype для специфического типа трафика. Следующий скриншот показывает различные приложения Skype, которые вы можете добавить в сетевые правила:

Это пример сетевого правила, которое применяет одинаковый приоритет QoS к Skype Совместное использование экрана (DSCP = 24) и Skype Видео (DSCP = 36):

Пример аналитики QoS для Microsoft Teams

В этом разделе показан пример аналитики приложения для сайта.

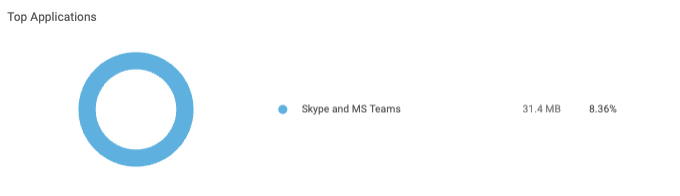

Это пример трафика Microsoft Teams до добавления DSCP маркеров:

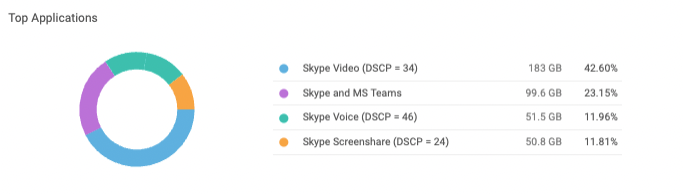

После добавления DSCP маркеров, вы можете видеть аналитику для каждого типа трафика:
