Настройка параметров DHCP

Эта статья обсуждает, как использовать облако Cato в качестве DHCP-сервера для сетевых диапазонов и как настроить параметры DHCP для всей учетной записи и групп.

Обзор DHCP в Cato Networks

После того как вы определите диапазоны DHCP в приложении управления Cato, сервер DHCP в облаке Cato распределяет IP-адреса клиентам. Вы также можете выбрать использование Cato в качестве агента ретрансляции DHCP для локального DHCP-сервера в вашей организации.

Вы можете настроить следующие параметры DHCP для сегментов сети на площадке: Диапазон DHCP, время аренды DHCP, ретрансляция DHCP и отключение DHCP. Например, для настройки определенного диапазона DHCP, который используется только для гостевой WiFi VLAN в корпоративной штаб-квартире. Вы можете также задать параметр DHCP по умолчанию для всей учетной записи, а затем применить его к сетевым диапазонам.

Настройка Cato Cloud как DHCP-сервера

Когда вы настраиваете сетевой диапазон для использования облака Cato в качестве DHCP-сервера для вашей учетной записи, каждый PoP назначает IP-адреса и сетевые параметры клиентам и хостам, которые используют его для подключения к облаку Cato.

Хосты за площадкой получают свои IP-адреса из диапазона IP-адресов DHCP для сегмента сети на этой площадке. Убедитесь, что IP-адрес шлюза не включен в диапазон DHCP.

Для хостов, которым требуется статический IP-адрес, таких как сетевой принтер, вы можете назначить статический IP-адрес двумя способами:

Вручную настройте статический IP-адрес на хосте. Убедитесь, что настроенный IP-адрес не находится в диапазоне DHCP для сегмента сети.
Используйте DHCP-сервер Cato для выделения статического IP-адреса для хоста. С этой опцией сервер DHCP Cato резервирует IP-адрес для хостов и выделяет этот IP-адрес с бесконечным временем аренды DHCP. Убедитесь, что этот IP-адрес находится внутри диапазона DHCP IP-адресов для этого сегмента сети.

Для получения дополнительной информации о настройке статического IP-адреса и резервирования DHCP для хоста, смотрите Определение хостов для сайта.

Вы можете задать один из следующих параметров сервера DHCP для каждого собственного диапазона и диапазона VLAN внутри сайта:

Значение по умолчанию для учетной записи - сеть использует параметры для учетной записи, которые настроены в разделе Ретрансляция DHCP. Если этот раздел не настроен, то Cato НЕ предоставляет услуги DHCP для этого сетевого диапазона.
Диапазон DHCP - введите диапазон IP-адресов, который назначается DHCP-сервером Cato. Используйте эту опцию, когда хотите использовать Cato в качестве DHCP-сервера.
Ретрансляция DHCP - выберите ранее определенную группу ретрансляции DHCP.

Опция ретрансляции DHCP доступна только для Cato Sockets и ESX vSockets.

Для получения дополнительной информации о ретрансляторах DHCP и Cato, смотрите Настройка Cato в качестве ретранслятора DHCP.

Настройка диапазона DHCP для сегмента сети

Для каждого сетевого диапазона определите диапазон IP-адресов DHCP для сегментов сети на этой площадке в одном из следующих форматов:

Диапазон IP-адресов - 192.0.2.10-192.0.2.20
Подсеть (CIDR) - 192.0.2.0/24

Вы можете настроить время аренды DHCP для сетевого сегмента. Для получения дополнительной информации о времени аренды DHCP, смотрите ниже: Настройка времени аренды DHCP для аккаунта.

Чтобы определить диапазон DHCP для сетевого сегмента:

В навигационном меню нажмите Сети > Площадки и выберите площадку.
В навигационном меню нажмите Настройки Сайта > Сети.
В колонке Настройки DHCP нажмите сетевой диапазон.

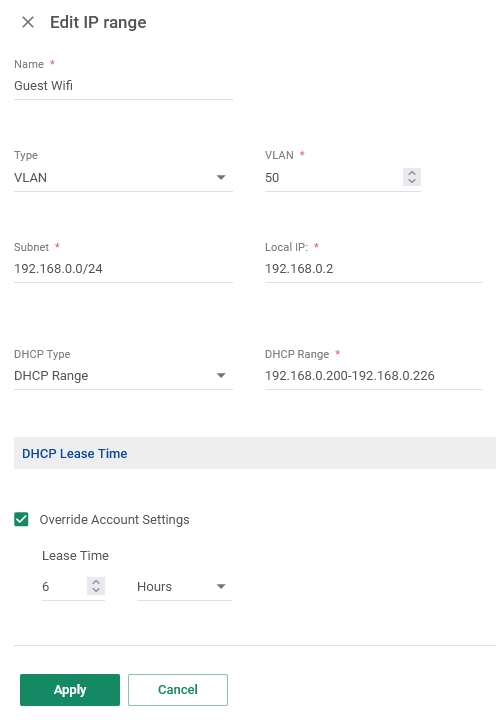

Откроется панель Редактировать диапазон IP.
Настройте диапазон DHCP для сетевого диапазона:
1. Из выпадающего меню Тип диапазона DHCP выберите Диапазон DHCP.
2. Введите Диапазон DHCP IP-адресов, которые сервер DHCP Cato может назначить.

  Вы можете использовать либо CIDR, либо первый и последний IP-адрес диапазона через дефис. Например, 10.11.1.0/28 или 10.11.1.5-10.11.1.10
(Опционально) Настройте время аренды DHCP для этого диапазона сети:
1. В разделе Время аренды DHCP выберите Переопределить настройки аккаунта.
2. Настройте пользовательское Время аренды.
Нажмите Применить. Панель Редактировать диапазон IP закрывается.
Нажмите Сохранить. Изменения диапазона сети сохранены.

Настройка времени аренды DHCP для аккаунта

По умолчанию сервер DHCP Cato выделяет IP-адреса клиентам DHCP с временем аренды 72 часа. Вы можете перезаписать время аренды по умолчанию для назначения IP-адресов для всей учетной записи (а также для сетей конкретных площадок). Время аренды DHCP для диапазона сети имеет приоритет над временем аренды для учетной записи.

Чтобы настроить время аренды DHCP для учетной записи:

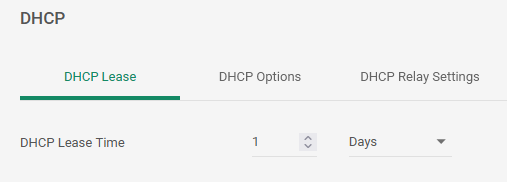

В меню навигации нажмите Сеть > DHCP.
Выберите или разверните вкладку или раздел Аренда DHCP.
Установите Время аренды DHCP, на которое выделенные IP-адреса будут действительны.
Нажмите Сохранить.

Таймеры аренды DHCP в Cato

Следующая таблица показывает подробности о времени аренды для сервера DHCP Cato.

Описание	Значение времени
Время аренды DHCP по умолчанию. После истечения аренды IP-адрес возвращается в пул, независимо от активности хоста. После истечения аренды не предусмотрен льготный период. На половине срока аренды клиент может продлить аренду, что сбросит таймер истечения срока аренды.	72 часа
Время, в течение которого зарезервирован статический IP-адрес, переданный через DHCPINFORM.	48 часов + 6 часов льготного времени
В случаях, когда хост неактивен и IP-адрес не был изначально назначен сервером DHCP Cato. IP-адрес остается зарезервированным, пока хост активен, и возвращается в пул после 6 часов бездействия.	6 часов
Время, в течение которого зарезервирован предложенный IP-адрес.	30 секунд

Настройка опций DHCP для аккаунта и групп

Опции DHCP позволяют вам определить пользовательские параметры конфигурации хоста DHCP для ваших клиентов DHCP. Вы можете настроить опции DHCP для групп (высочайший приоритет) или для всей учетной записи (низший приоритет). Опции применяются в соответствии с RFC 2132 и другими соответствующими RFC.

Примечание

Примечания:

Если вы используете Cato Cloud в качестве ретранслятора DHCP вместо сервера DHCP:
- Для диапазонов сети с опцией Диапазон DHCP применяются опции DHCP, настроенные в Приложении Управления Cato
- Для диапазонов сети с опцией Значение по умолчанию для учетной записи используются настройки ретрансляции DHCP, а настроенные в Приложении Управления Cato опции DHCP игнорируются
- Для групп игнорируются опции DHCP, настроенные в Приложении Управления Cato
Параметры DHCP не применяются к клиентам SDP Cato.

Чтобы настроить опции DHCP:

Редактировать параметры DHCP для определенной группы или для всего аккаунта:
- Для групп - в меню навигации нажмите Ресурсы > Группы и выберите группу. Затем, из меню навигации, выберите Опция DHCP.
- Для всего аккаунта - в меню навигации нажмите Сеть > DHCP, затем выберите вкладку Опции DHCP.
Нажмите кнопку Новый.

Откроется панель Новая опция DHCP.
Введите Имя и Номер опции DHCP.
Настройте специфические параметры для опции DHCP:
1. Выберите Тип данных для опции: ASCII, HEX или IP-адрес.
2. Введите значение Данные.

  Для нескольких значений Данные можно ввести несколько значений, разделенных запятыми.
Нажмите Применить. Панель Новая опция DHCP закрывается, и опция добавляется на экран.
Нажмите Сохранить. Опция DHCP применяется к группе или аккаунту.

Работа с иерархией для опций DHCP

Вы можете настроить опции DHCP на разных объектах в Приложении управления Cato, например: настройки для всего аккаунта и для определенных групп. Когда возникает конфликт между этими объектами, приоритет отдается наиболее конкретному объекту:

Группы - наиболее конкретные и с наивысшим приоритетом
Аккаунт - менее конкретный и с наименьшим приоритетом

Другими словами, если для группы и аккаунта установлены разные настройки DHCP, используются настройки для группы, так как она имеет более высокий приоритет, чем аккаунт. Однако вы не можете настроить опции DHCP для сайтов, поэтому они не релевантны для данной иерархии.
