Настройка ссылки последнего резерва

Примечание

Примечание: Эта функция поддерживается с версии Socket v12.0 и выше.

Эта статья объясняет, как настроить резервную сотовую связь (например, 4G/LTE) как связь последнего резерва.

Обзор связей последнего резерва

Для Сокетов, подключенных к нескольким WAN-связям, можно назначить одну или несколько резервных связей как пассивные или последний резерв. Cato предоставляет два варианта для резервных связей, приоритет 2 (пассивный) и приоритет 3 (связи последнего резерва). Связи с приоритетом 2 используются в основном для проводных связей, в то время как связи с приоритетом 3 предназначены в основном для беспроводных (4G/LTE) связей.

Когда сокет активирует связь последнего резерва?

Сокет активирует пассивные/связи последнего резерва в следующих сценариях:

  1. Все активные и пассивные связи не работают.

  2. Все активные и пассивные связи не соответствуют пороговым значениям SLA соединения.

Для получения дополнительной информации смотрите Настройка параметров SLA соединения.

Каковы особые характеристики связи последнего резерва?

  • Использование пропускной способности - Socket отправляет только минимальное количество системного трафика Cato через связи последнего резерва, чтобы снизить использование и расходы на 4G/LTE-связи

    Фактическое использование пропускной способности зависит от множества факторов, включая размер таблицы маршрутизации, количество каналов от сайта к сайту, размер аккаунта, изменения конфигурации и так далее.

  • Таймер ожидания (необязательный) - Socket ждет заданное время, чтобы позволить своим механизмам самовосстановления исправить проблемы с подключением на активных (приоритет 1) связях, прежде чем активировать связь последнего резерва

Как работает таймер ожидания?

Когда связь устанавливается как связь последнего резерва (приоритет 3), вы можете настроить таймер ожидания для этой связи. Значение по умолчанию для таймера ожидания - 0 секунд, что означает, что сокет не ждет ни одну секунду перед активацией связи последнего резерва.

Если вы настраиваете таймер ожидания, сокет ждет, чтобы восстановить подключение на активных связях. В течение этого времени ожидания сайт может столкнуться с проблемами подключения (или отсутствием подключения), пока сокет не активирует связь последнего резерва.

Как только связь последнего резерва активируется, она начинает отправлять и принимать трафик для сайта.

Как долго связь последнего резерва остается активной?

Сокет отключает связь последнего резерва, когда связь с приоритетом 1 или 2 соответствует пороговым значениям SLA соединения в течение непрерывного времени на 10 минут. Если в течение этих 10 минут связь с более высоким приоритетом снова сталкивается с проблемами SLA соединения, то таймер отключения на 10 минут сбрасывается.

Настройка частоты WAN-поддержания активного соединения для связи последнего резерва

Вы также можете настроить другую частоту WAN-поддержания активного соединения для связей последнего резерва. Большая частота поддержания активного соединения также может помочь снизить трафик на этих связях. Для получения дополнительной информации о настройке параметров Keepalive, смотрите Настройка частоты поддержания активного соединения WAN.

Настройка связи последнего резерва (сотовая связь)

Для каждой площадки с сотовой резервной связью, вы можете определить её как связь последнего резерва. Вы также можете настроить параметр таймера ожидания, чтобы создать период ожидания перед тем, как Сокет активирует связь последнего резерва для сайта.

Определение связи последнего резерва для сайта

В разделе Сокет для сайта определите сотовую (4G/LTE) резервную связь как связь последнего резерва с приоритетом 3.

Следующий скриншот показывает, что порт 3 определен как связь последнего резерва для Сокета X1700:

Чтобы определить связь последнего резерва для сайта:

  1. В меню навигации нажмите Сеть > Площадки и выберите площадку.

  2. В меню навигации выберите Настройки Сайта > Сокет.

  3. Нажмите на Порт для редактирования или конфигурации. Откроется панель Редактировать сетевой интерфейс.

  4. В разделе Сокет установите Приоритет на 3 (Последний резерв).

  5. Нажмите Применить.

Настройка Таймера Льготы

Настройка Таймера Льготы для SLA Соединения позволяет назначить время ожидания перед активацией Сокет Последний резерв связи.

Примечание

Примечание: Когда вы настраиваете Таймер Льготы на значение большее, чем по умолчанию 0 секунд, в период ожидания сайт может потерять соединение.

Вы можете задать настройки Таймера Льготы для всего аккаунта и отдельные настройки для конкретных сайтов. Таймер Льготы для конкретного сайта переопределяет настройки аккаунта.

Настройка Таймера Льготы для Аккаунта

Настройте настройки Таймера Льготы, которые применяются к ссылкам последнего резерва каждого сайта в аккаунте.

Чтобы настроить настройки аккаунта для Таймера Льготы на ссылку последнего резерва:

  1. В меню навигации нажмите Сеть > SLA Соединения. Откроется экран SLA Соединения.

  2. Разверните раздел Ссылка Последней Инстанции.

  3. В разделе Таймер Льготы введите количество секунд, которое Сокет ждет перед активацией последнего резерва ссылки.

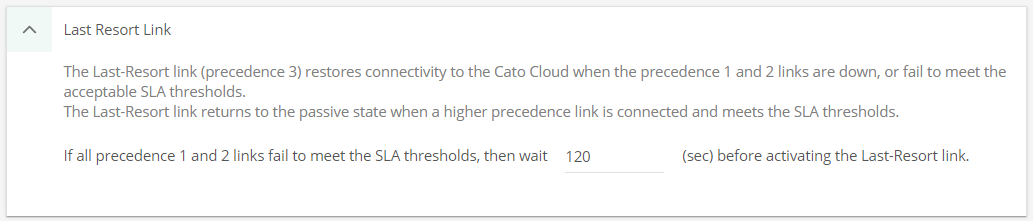

    Следующий снимок экрана показывает Таймер Льготы, установленный на 120 секунд.

  4. Нажмите Сохранить.

Настройка Таймера Льготы для Сайта

Вы можете настроить другое значение Таймера Льготы для отдельных сайтов. Настройка конкретного сайта переопределяет настройки аккаунта.

Чтобы задать настройки Таймера Льготы для конкретного сайта:

  1. В меню навигации нажмите Сеть > Сайты и выберите сайт.

  2. В меню навигации нажмите Расширенные Настройки > SLA Соединения.

  3. Разверните раздел SLA Соединения.

  4. Разверните раздел Ссылка Последней Инстанции.

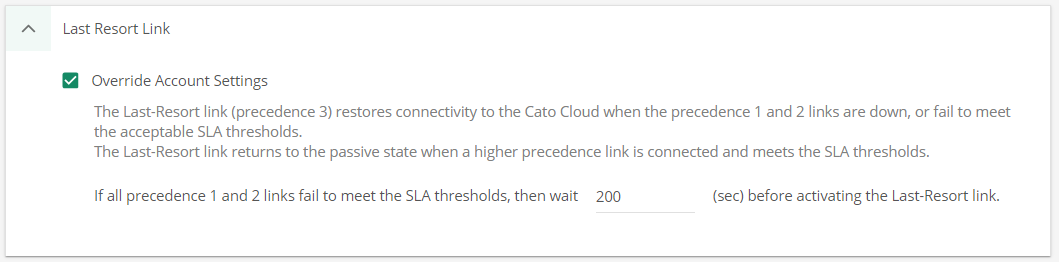

  5. Выберите Переопределить настройки аккаунта.

  6. В разделе Таймер Льготы введите количество секунд, которое Cокет (для этого сайта) ждет перед активацией последнего резерва ссылки.

  7. Нажмите Сохранить.

Лучшие Практики по Настройке Сотовых Ссылок для Сайта

Этот раздел описывает рекомендуемые настройки для конфигурации сотовой связи как ссылки последнего резерва в Приложении Управления Cato. Цель этой настройки - минимизировать количество трафика, отправляемого через эту ссылку, когда она неактивна или когда Сокет её активирует.

Требования вашего сайта или сети могут потребовать другую настройку. Обязателен только первый шаг, остальные шаги - это рекомендации по минимизации трафика через сотовую связь.

  1. Обязательно: На странице Сеть > Сайты > {Название сайта} > Настройки сайта > Сокет, отредактируйте Приоритет WAN сокета для этой связи как 3 (Последний резерв).

  2. В этом же месте убедитесь, что для этой связи параметр Вне Облака Трафик отключен.

  3. Если Мониторинг Последней мили включен для этого сайта, в разделе Мониторинг Последней мили для сайта, исключите эту связь из мониторинга.

  4. Настроить Таймер задержки для сайта.

    • Таймер задержки откладывает активацию связи Последнего Ресурса и позволяет Сокету попытаться устранить проблемы соединения с основной активной связью. Если проблема не решена в течение периода действия Таймера задержки, тогда Сокет активирует связь Последнего Ресурса. Возможно, что сайт потеряет подключение в течение периода действия Таймера задержки.

    • По умолчанию, таймер задержки настроен на 0 секунд, тогда Сокет может немедленно активировать связь Последнего Ресурса.

  5. В настройках SLA Соединения для сайта увеличьте установки поддержания соединения для связи Последнего Ресурса.
