Отображение сетевой аналитики сайта

Страница Сетевая аналитика поможет вам проанализировать состояние и качество подключений сайта к Cato Cloud. Данные на этой странице показывают информацию о сайте и туннеле, использовании портов и статистике LTE.

Для получения дополнительной информации, посмотрите это видео.

Примечание

Примечание:

  • Кейто вычисляет данные связи каждую миллисекунду, однако минимальный размер емкости на странице Сетевая аналитика составляет 5 секунд. Возможно, что пакеты отбрасываются, даже если аналитика на этой странице не показывает 100% использование.

  • Обычно страница Сетевая аналитика обновляется в течение 5 минут. Однако возможно, что некоторые данные задерживаются до 30 минут.

  • Данные об использовании порта и LTE доступны только для площадок Socket и только с версии v20 и выше.

  • График Загрузка CPU на вкладке Аппаратное обеспечение требует минимальные версии Socket как указано ниже:

    • Для физических Socket - версия сокета 21.1.18975

    • Для виртуальных Socket - версия сокета 22

Использование раздела Обзор

Чтобы показать сетевую аналитику для сайта:

  1. В меню навигации нажмите Сеть > Сайты и выберите сайт.

  2. В меню навигации нажмите Мониторинг сайта > Сетевая аналитика

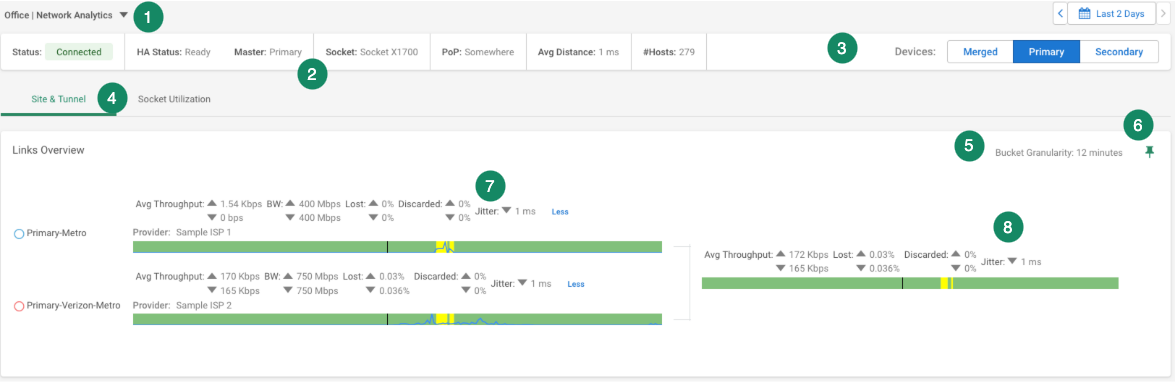

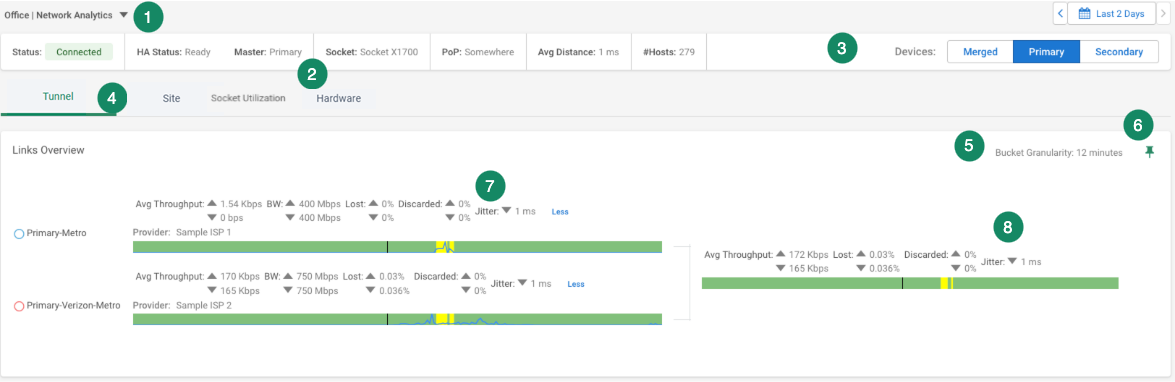

Этот пример и таблица, что следует за ним, объясняют поля в разделе Обзор:


Элемент

Имя

Описание

1

Сайт сетевой аналитики

Выберите сайт, который показывает данные сетевой аналитики

2

Поля сетевой аналитики для сайта

Смотрите ниже, Объяснение сетевой аналитики для Сайта

3

Устройства

Выберите, какую аналитику устройств отображать. Смотрите ниже, Объяснение сетевой аналитики для Сайта

4

Вкладки Сайты & Туннели и Использование сокетов

Выбрать, чтобы показать график Обзор связей или вкладки Использование сокетов.

Для моделей Socket X1600 LTE доступна дополнительная вкладка LTE.

5

Гранулярность bucket

Время для конкретной точки данных. В примере выше каждая точка данных представляет 10 минут агрегированного трафика

6

Закрепить для вкладок Обзор и Детали

Вкладки Обзор и Подробности не закреплены, по умолчанию, когда они закреплены, эти вкладки все равно показываются при прокрутке вниз

7

Статус соединения связи

Данные об отдельной связи для сайта

  • Зеленая полоса показывает активную связь

  • Светло-зеленая полоса показывает пассивную связь с подключением к облаку Cato

  • Серая полоса указывает, что связь не работает

  • Желтый участок внутри полосы указывает на потерю пакетов 2% или более в восходящем или нисходящем направлении

8

Агрегированный статус соединения

Агрегированные данные связей для сайта

Агрегированная полоса показывает статус связи с наилучшим состоянием для данной гранулярности bucket. Например, если связь для ISP П имела зеленый статус, а связь для ISP B имела желтый статус, сводная полоса показывает зеленый статус.

Примечание

Примечание: Данные провайдера в этом окне предоставлены ip2location.com

Объяснение сетевой аналитики для сайта

  • Статус - сайт Подключено или Отключено к облаку Cato

  • Статус HA - для площадок с высокой доступностью (HA) Socket, статус конфигурации HA (иначе, показывает Н/Д)

  • Главный - указывает, активен ли Основной или Вторичный Socket, который отправляет/принимает трафик

  • Socket или IPsec - Тип Socket или соединение IPsec

  • PoP - PoP, к которому подключена площадка

  • Расстояние - время кругового обхода между площадкой и Cato Cloud

  • #Хосты - количество хостов в ЛВС для этой площадки

  • Устройства - выберите данные Socket, которые отображаются в окне Сетевая аналитика:

    • Объединенный - объединяет данные для основного и вторичного Socket

    • Основной - показывает только данные для основного Socket

    • Вторичный - показывает только данные для вторичного Socket

Китайские расположения PoP

Для PoP расположений в Китае, некоторые имеют несколько PoP, к которым может подключиться площадка. Например, Шанхай_DC1 и Шанхай_DC3.

Использование графиков соединений

Следующие графики отображают данные, связанные с трафиком в защищенном туннеле к Cato Cloud:

  • Средняя пропускная способность - средняя пропускная способность на вход и на выход для каждого канала (на протяжении длины Bucket)

  • Максимальная пропускная способность - максимальная входящая и исходящая пропускная способность для каждой связи (за весь период текущего Bucket)

  • Потеря пакетов - процент потери пакетов на последней миле внутри туннеля. Доступно только для сайтов Socket (физических и vSocket).

  • Расстояние - время кругового обхода между площадкой и Cato Cloud внутри туннеля

  • Возраст туннеля - общее время подключения текущего DTLS туннеля между Socket и PoP

  • Джиттер - разница во времени задержки в миллисекундах (мс) между пакетами данных

  • Потоки - количество потоков в течение указанного периода времени

  • Хосты - количество хостов в течение указанного периода времени

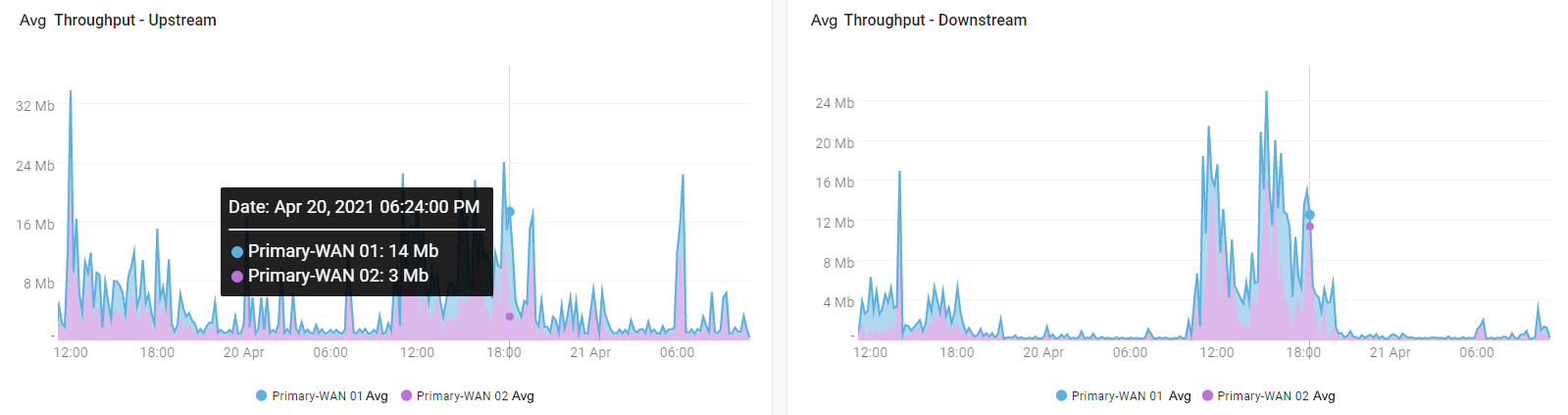

Это пример графиков Пропускной способности:


Эти графики показывают аналитику, связанную с последней милей (вне защищенного туннеля) между площадкой Socket и Cato Cloud. Цель этих данных - показать вам качество Связи Интернет-поставщика к Cato Cloud:

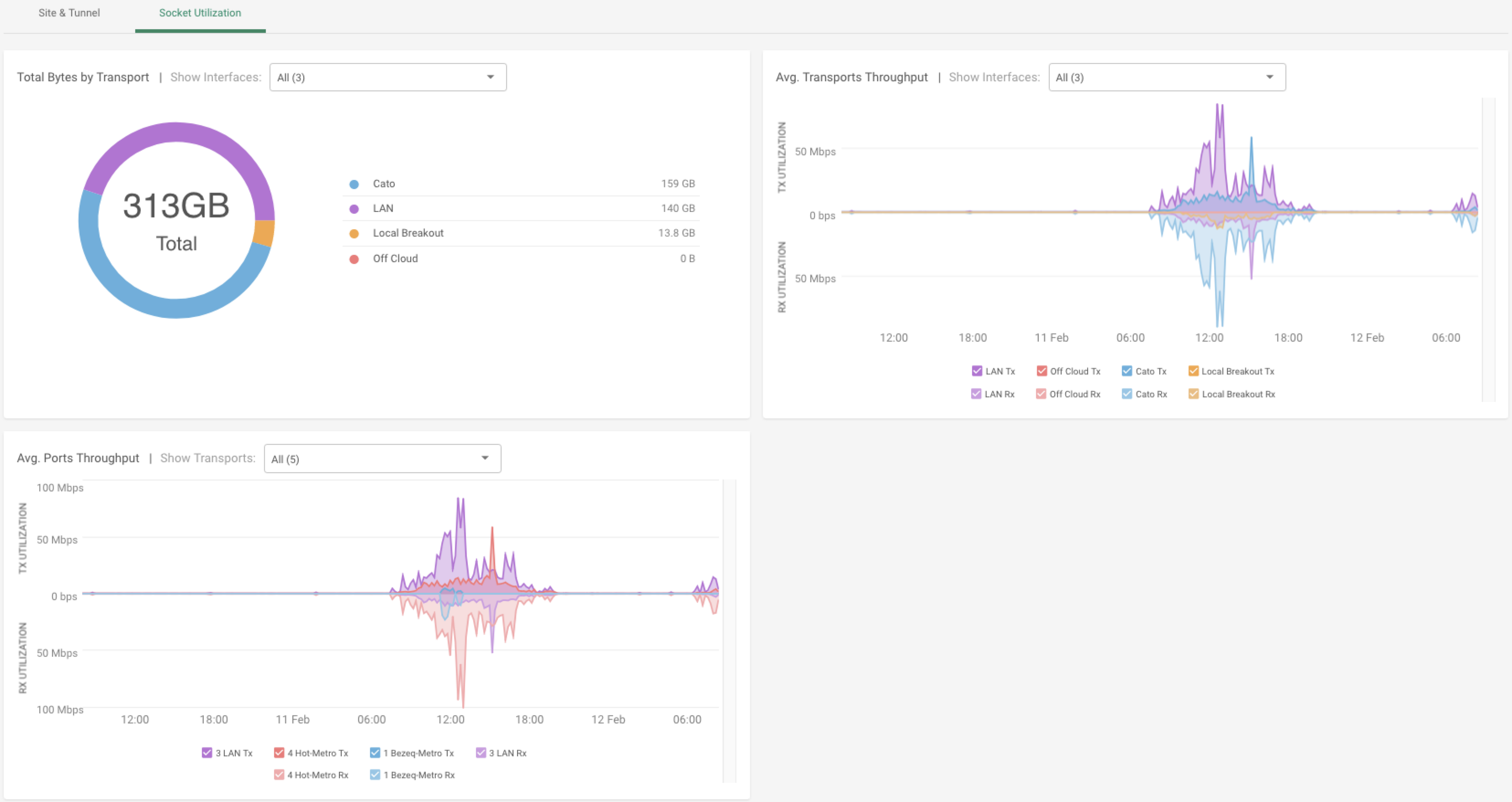

Использование графиков использования Socket

Следующие графики отображают данные, связанные с использованием физического порта Socket для его интерфейсов (LAN1, LAN2, WAN1 и т.д.):


  • Общий объем данных по транспорту - общий объем данных, отправленных (Tx) и полученных (Rx) для всех типов транспорта по вашим различным интерфейсам. Это дает вам представление о том, сколько трафика вы отправляете в облако, сколько через интернет и многое другое. Вы можете отфильтровать информацию, чтобы видеть только конкретный интерфейс или интерфейсы, используя выпадающее меню.

    • Cato - трафик, отправленный через Cato Cloud

    • Локальная-обход - обход и другой трафик, отправленный напрямую в интернет, от Socket

    • Вне Облака - WAN трафик, отправленный через интернет, а не через Cato Cloud

    • Alt.WAN - трафик, отправленный через Alt.WAN ссылки

    • ЛВС - включает весь ЛВС трафик (например, ЛВС-LAG-Мастер и ЛВС-LAG-Участники)

  • Среднее. Пропускная способность по Транспорту - количество данных, отправленных и полученных по каждому типу транспорта со временем. Вы можете фильтровать, чтобы видеть только специфический интерфейс, и выбрать чекбоксы для типов транспорта для отображения.

  • Среднее. Пропускная способность по Порту - количество данных, отправленных и полученных для каждого интерфейса. Вы можете фильтровать, чтобы видеть только специфический тип транспорта, и выбрать чекбоксы для интерфейсов для отображения.

Примечание

Примечание: Данные в графиках представлены с точки зрения Socket. То есть, если кто-то в ЛВС загружает файл, то Socket покажет это как полученное (Rx) из Cato Cloud или Интернет, и передано в обоих направлениях (Tx) к пользователю.

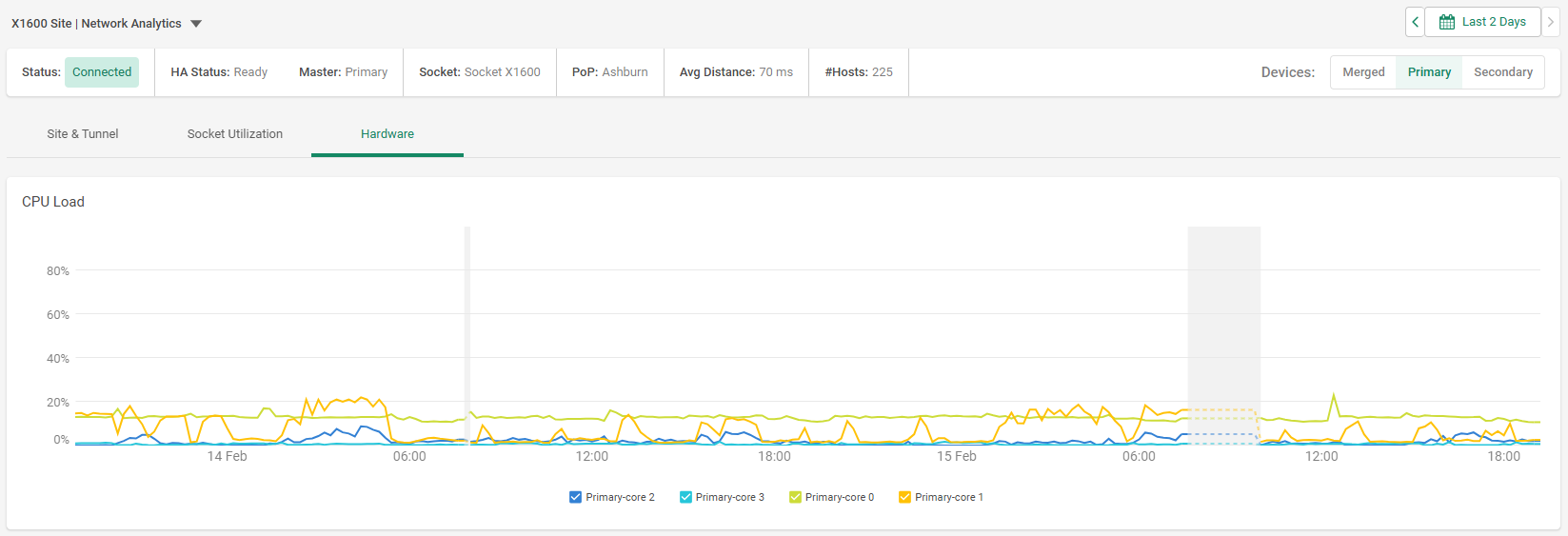

Использование графиков аппаратного обеспечения

Следующие графики отображают данные, связанные с аппаратным обеспечением Socket для площадки:

  • Загрузка CPU - Процент использования для каждого из ядер Socket за определенный диапазон времени. Если сайт настроен с Высокая доступность (HA), вы можете показать использование для основного или вторичного Socket, или объединить оба на графике.


    Если вы заметили высокое использование CPU Socket, выполните следующие шаги для устранения неполадок:

    1. Получите доступ к веб-интерфейсу сокета и выберите вкладку Статус HW.

    2. Проверьте текущий % использования CPU для каждого ядра.

    3. Мониторинг постоянного использования CPU выше 90% напрямую влияет на производительность сокета и вызывает потерю пакетов и высокую задержку.

    Если вы наблюдаете постоянное высокое использование CPU одновременно с потерей сетевых пакетов:

    1. Задокументируйте, когда наблюдается высокое использование CPU.

    2. Отметьте, какие ядра испытывают высокую загрузку.

    3. Связаться со службой поддержки Cato за помощью.

    Для получения дополнительной информации об устранении неполадок с использованием CPU Socket, смотрите Проблемы с производительностью для сайтов Socket: Устранение неполадок.

    • Эта функция требует минимальных версий сокетов, как указано ниже:

      • Для физических сокетов - версия сокета 21.1.18975

      • Для виртуальных сокетов - версия сокета 22

Использование LTE Графиков

Следующие графики отображают данные, связанные с трафиком от LTE подключения, и доступны в разделе LTE страницы Аналитики сайта:

Примечание

Эта вкладка доступна только для X1600 LTE Сокетов.

  • Использование Данных Сотового Интерфейса - объем переданных и полученных данных через соединение LTE. Вы также можете фильтровать по специфическим типам транспорта в выпадающем меню Показать Транспорты.

  • Среднее. Уровень сигнала - качество сотового соединения со временем.

  • Среднее. RSRQ - качество полученного опорного сигнала со временем. Используется вместе со Среднее. RSRP для определения общей качества соединения.

  • Среднее. RSRP - сила полученного опорного сигнала. Используется вместе со Среднее. RSRQ для определения общей качества соединения.

  • Сред.. RSSI - качество сигнала, которое ваше устройство получает от точки доступа или маршрутизатора.

  • Среднее. SINR - отношение силы сигнала к шуму на сотовой линии.

Сравнение Аналитики Приложений и Сетевой Аналитики

Аналитика и метрики для страницы Аналитики Приложений и страниц сетевой аналитики (таких как Сети > Обзор Сайтов) могут иметь небольшое расхождение, так как данные рассчитываются по-разному.

  • Для данных сетевой аналитики (включая запрос API Метрики аккаунта):

    • Входящие и исходящие байты считаются для инкапсулированных пакетов (включая накладные расходы заголовков DTLS)

    • Входящие и исходящие данные для всех потоков, связанных с данным туннелем, агрегируются вместе

  • Для данных Аналитики Приложений:

    • Входящие и исходящие байты считаются для неинкапсулированных пакетов (до инкапсуляции DTLS).

    • Входящие и исходящие данные отображаются по приложениям
