Анализ данных сайта в реальном времени

Эта статья обсуждает, как мониторить и анализировать метрики трафика для сайта в реальном времени.

Обзор

Страница Мониторинг Сайта > В реальном времени показывает аналитические данные для сайта в реальном времени. Вы можете отображать следующие виды сетевых данных:

Транспорт - Сетевые данные для каждого транспорта, аналогичные окну Сетевой аналитики, например: пропускная способность, потеря пакетов, джиттер и так далее
QoS - сетевые данные, аналогичные окну Анализатора приоритетов, например: пропускная способность для каждого профиля Управления Пропускной Способностью, и MOS

Показ страницы в реальном времени

Чтобы показать аналитику для сайта в реальном времени:

В меню навигации нажмите Сеть > Сайты и выберите сайт.
В меню навигации выберите Мониторинг Сайта > В Реальном Времени.

Аналитика транспорта в реальном времени

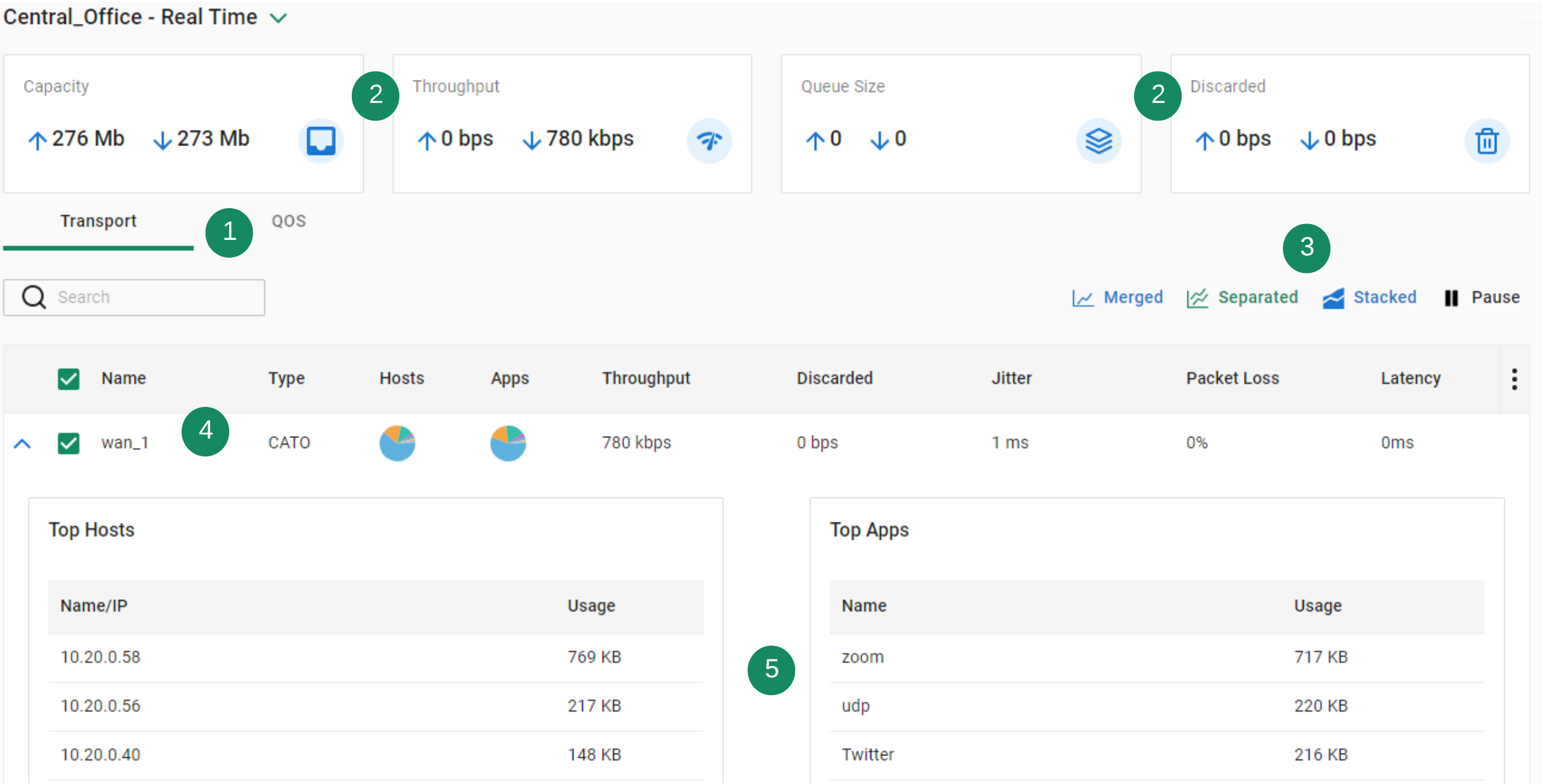

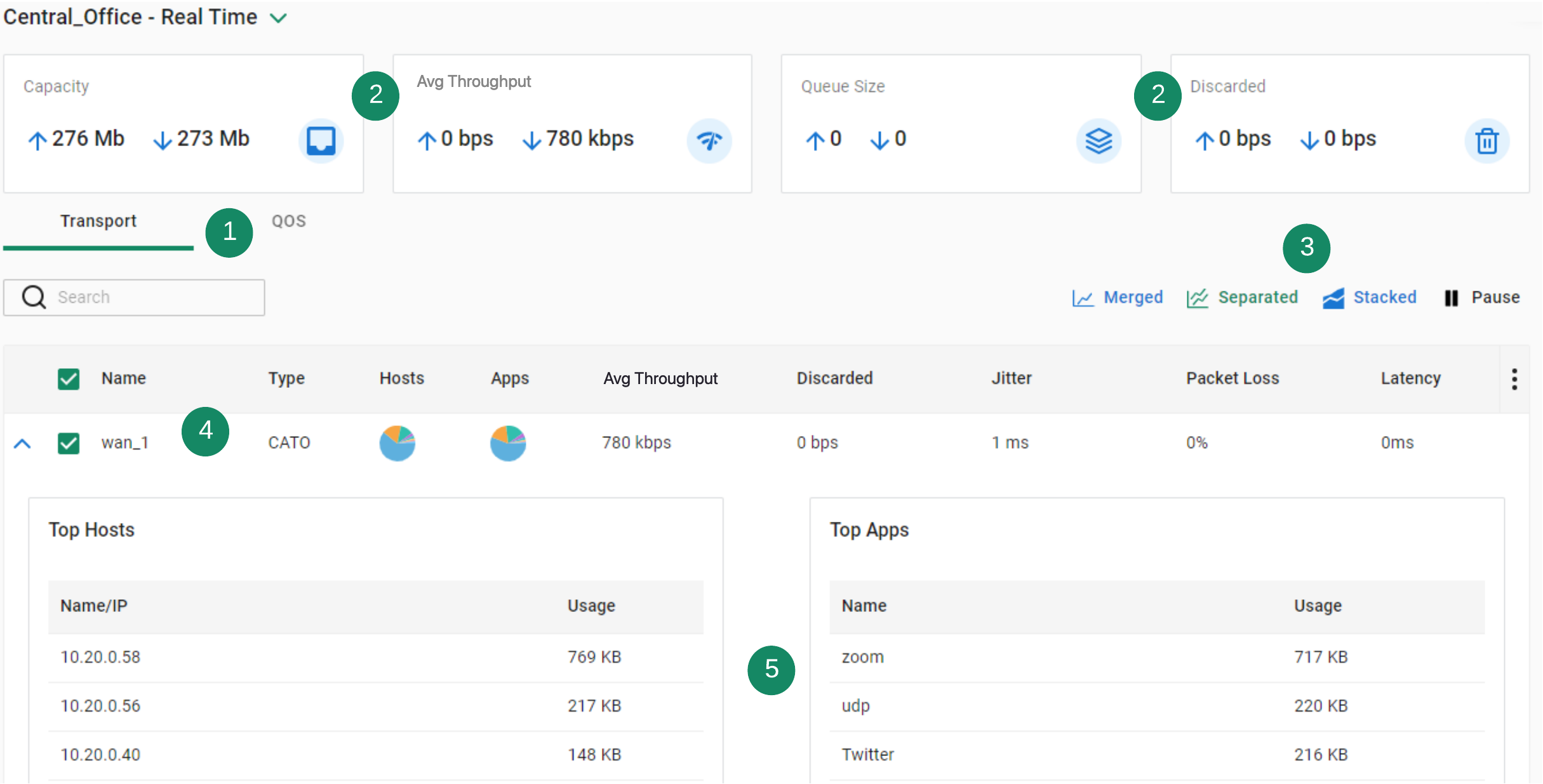

Раздел "Транспорт" фокусируется на хостах и приложениях в реальном времени для транспортных связей. Верхняя половина окна показывает метрики для каждой связи, а нижняя половина отображает данные в отдельных графиках. Следующий пример объясняет разделы на странице Реального Времени Транспорта Сайта:

Элемент	Имя	Описание
1	Вкладки QoS и Транспорт	Нажмите на соответствующую вкладку, чтобы показать данные в реальном времени QoS или транспорта.
2	Общие индикаторы	Емкость - метрики емкости связи зависят от версии Сокета для сайта следующим образом: Сокеты v21.x и выше - общая емкость WAN-каналов Cato (входящий трафик, исходящий трафик) плюс ALT WAN-каналы (только входящий трафик) на сайте Сокеты v20.x и ниже - общая емкость WAN-каналов Cato (входящий трафик, исходящий трафик) плюс ALT WAN-каналы (только входящий трафик) на сайте, за вычетом системного трафика Cato (около 9% от пропускной способности входящего трафика) Пропускная способность - текущая общая пропускная способность (входящий трафик, исходящий трафик). Размер очереди - Трафик (входящий трафик, исходящий трафик), который ставится в очередь движком QoS в буфер из-за перегрузки пропускной способности. Пакеты хранятся, пока движок QoS не сможет их отправить (или отбросить). Отброшено - текущее количество пакетов (входящий трафик, исходящий трафик), отброшенных движком QoS из-за перегрузки.
3	Графики хронологии транспортного трафика	Выберите один из представлений, чтобы выбрать способ отображения данных на графике. Вы также можете приостановить поток данных.
4	Транспортные связи	Обзор данных транспортного трафика в реальном времени для каждой транспортной связи.
5	Топ хостов и приложений	Список топ хостов и приложений с пропускной способностью для связи.

Графики транспорта в реальном времени

Нижняя половина раздела "Транспорт" отображает графики подключения для данных, связанных с трафиком внутри защищенного туннеля к Cato Cloud:

Время отклика - время кругового обхода между сайтом и Cato Cloud внутри туннеля
Средняя пропускная способность - средняя входящая и исходящая пропускная способность для каждой связи (по всей длине bucket)
Джиттер - разница во временной задержке в миллисекундах (мс) между пакетами данных
Отброшено - текущее количество пакетов (входящий трафик, исходящий трафик), отброшенных движком QoS из-за перегрузки.
Потеря пакетов - процент потери пакетов на последней миле внутри туннеля

Аналитика QoS в реальном времени

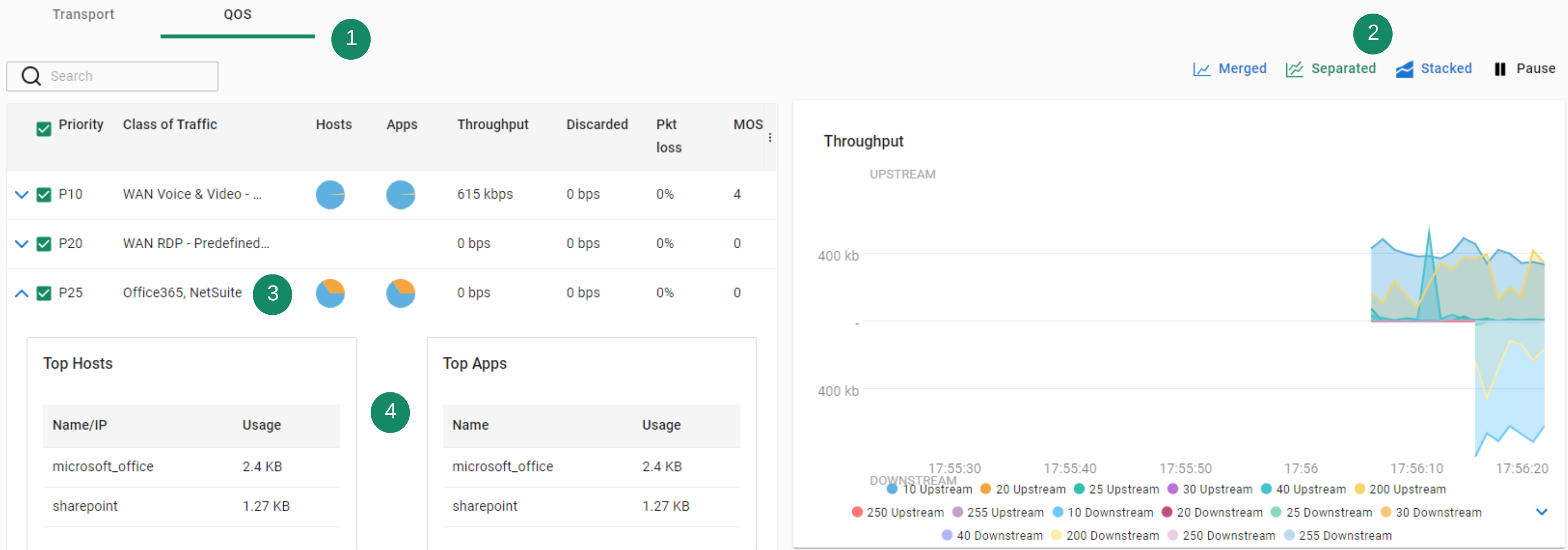

Раздел QoS фокусируется на хостах и приложениях в реальном времени для профилей Управления Пропускной Способностью QoS. Следующий пример объясняет разделы экрана Реальное Время для QoS сайта:

Элемент	Имя	Описание
1	QoS и Транспорт вкладки	Нажмите на соответствующую вкладку, чтобы показать данные QoS или транспорта в реальном времени.
2	Хронология транспортного трафика	Выберите один из просмотров, чтобы выбрать, как данные отображаются на графике. Вы также можете приостановить поток данных.
3	Профили управления пропускной способностью	Обзор данных трафика в реальном времени для каждого профиля Управления Пропускной Способностью. Этот раздел также показывает следующую метрику: Потеря пакетов - Потеря пакетов на последней миле связи ISP
4	Топ Хостов и Топ Приложений	Список топ хостов и приложений с пропускной способностью для профиля.
