Использование Приложения Управления Cato для Добавления Площадок

Обзор Площадок Cato

Каждая площадка в вашем аккаунте может быть классифицирована как один из этих типов площадок:

  • Филиал

  • Главный Офис

  • Облачный Центр Обработки Данных

  • Дата-Центр

Типы площадок используются для определения, какой значок используется для площадки в окне "Моя Сеть - Топология". Вы можете использовать их, чтобы легко идентифицировать ключевые площадки в вашем аккаунте. Различные типы площадок функционально не отличаются в Приложении Управления Cato или вашей сети. Тем не менее, вы можете определить только один Дата-Центр для аккаунта.

Для каждого офисного местоположения, которое вы подключаете к Cato Socket, вы должны определить площадку в соответствии с требуемым для местоположения типом соединения.

Определения площадок включают общие сведения настройки, настройки DNS и хостов.

Следующая таблица показывает дополнительные параметры функций, доступные для каждого типа сокета:

Тип соединения

Несколько WAN

Обход

Локальная переадресация портов

Сети

Сокет X1500

Да

Да

Да

Полный

Сокет X1700

Да

Да

Да

Полный

Azure/AWS/ESX vSocket

Да

Да

Да

Полный

IPsec IKEv1 (инициировано Cato)

-

-

-

Частичный

IPSec IKEv2

-

-

-

Частичный

Добавление новой Площадки

Для каждого офисного местоположения, которое вы подключаете к Приложению Управления Cato, вы должны определить площадку в зависимости от типа соединения в местоположении. Кроме того, вы можете настроить расширенные параметры и функции.

Все настройки в этом окне могут быть редактированы позже.

Собственный диапазон ЛВС для сайта использует бессетевой междоменный маршрутизации (CIDR) для подсети. Блоки /32 CIDR не поддерживаются.

Примечание

Примечание: Если две или более площадки в вашем аккаунте Cato используют одинаковые диапазоны IP-адресов, вы должны включить и настроить Статический перевод диапазонов IP-адресов, как описано в Настройка системных параметров для аккаунта.

Чтобы добавить новый сайт:

  1. В навигационном меню нажмите Сеть > Площадки.

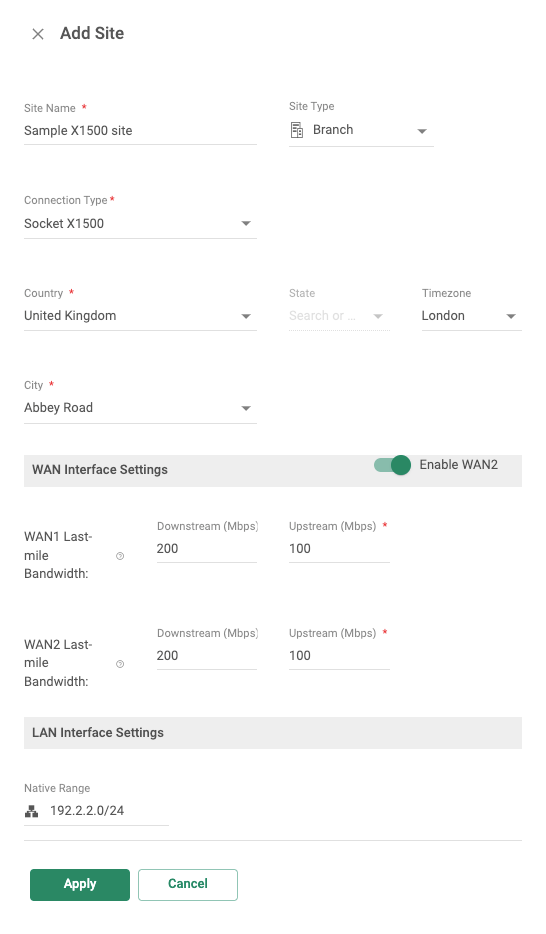

  2. Нажмите Новый. Открывается панель Добавить сайт.


  3. Настройте Общие настройки для площадки:

    1. Введите Название Сайта.

    2. Выберите Тип сайта. Этот параметр определяет, какой значок используется для площадки в окне Топология.

    3. Выберите Тип соединения для площадки.

    4. Настройте Страна, Область, Часовой пояс и Город, чтобы установить временной интервал для Окно обслуживания для обновлений Сокета.

      Если ваш город не указан, выберите следующий ближайший город в списке. Это гарантирует, что ближайший PoP автоматически выбирается для лучшей производительности.

    5. Выберите Часовой пояс.

      Для Сокетов и vSockets эта настройка используется для установки временного интервала для Окна обслуживания при обновлении Сокета.

  4. В разделе Настройки интерфейса WAN настройте параметры для Сокетов:

  5. Если площадка использует связь для вторичного подключения ISP, выберите Включить WAN2.

  6. Для Сокетов и vSockets настройте ограничения пропускной способности для площадки:

    1. Введите значения (в Мбит/с) для Пропускная способность WAN1 и Пропускная способность WAN2 для Входящий трафик и Исходящий трафик.

    2. Если необходимо, повторите предыдущий шаг для Пропускная способность WAN2.

  7. В разделе Настройки интерфейса LAN настройте LAN Собственный диапазон для площадки.

  8. Выберите соответствующую Лицензию на основе региона.

  9. Нажмите Применить.

    Новая площадка добавлена в учетную запись.

Управление пропускной способностью для Площадки

Вы можете использовать Приложение Управления Cato для контроля максимальной входящей и исходящей пропускной способности от Cato Cloud к каждой площадке.

Настроить параметры пропускной способности в соответствии с условиями лицензии сайта Cato. Например, если на сайте лицензия на 100 Мбит/с, настройте каждую связь (входящую и исходящую) как 100 Мбит/с. Если лицензия на сайт Cato имеет более высокое значение пропускной способности, чем пропускная способность линии интернет-провайдера, установите каждую линию в соответствии с пропускной способностью провайдера.

Вы можете задавать значения в виде целых чисел или включать до одной десятичной доли.

Для сокетных площадок с несколькими WAN-каналами лицензия распространяется на совокупную пропускную способность всех WAN-каналов. Например, для лицензии сайта в 500 Мбит/с рекомендуется настроить каждый WAN-канал на 250 Мбит/с. Однако бывают ситуации, когда у одного интернет-провайдера более низкая пропускная способность, поэтому WAN1 будет настроен на 400 Мбит/с, а WAN 2 - на 100 Мбит/с.

Вы можете настроить параметры следующим образом:

Сокетные площадки - Сеть > {site} > Настройки Сайта > Сокет

IPsec площадки - Сеть > {site} > Настройки Сайта > IPsec > Основные и Дополнительные туннели
