Cato Networks предоставляет утилиту PCAP (Packet Capture), встроенную в веб-интерфейс сокета, так что любой, у кого есть учетные данные для входа, может диагностировать сетевые проблемы.
Для получения дополнительной информации о веб-интерфейсе сокета, см. Доступ к веб-интерфейсу сокета.
Этот раздел представляет собой пошаговое объяснение того, как использовать утилиту PCAP сокета для анализа проблем в вашей сети.
Примечание: Если вы подключены напрямую к ЛВС сокета, управляющий IP сокета также можно использовать для внутреннего доступа к веб-интерфейсу.
-
Войдите в веб-интерфейс сокета из приложения управления Cato.
-
Запустите PCAP.
-
Воспроизведите проблему.
-
Загрузите файл PCAP.
-
Проанализируйте результаты в файле.
Администраторы с разрешениями редактора могут автоматически входить в веб-интерфейс сокета из приложения управления Cato.
Чтобы войти в веб-интерфейс сокета из приложения управления Cato:
-
В навигационном меню нажмите Сеть > Площадки и выберите площадку.
-
В навигационном меню нажмите Настройки Сайта > Сокет.
-

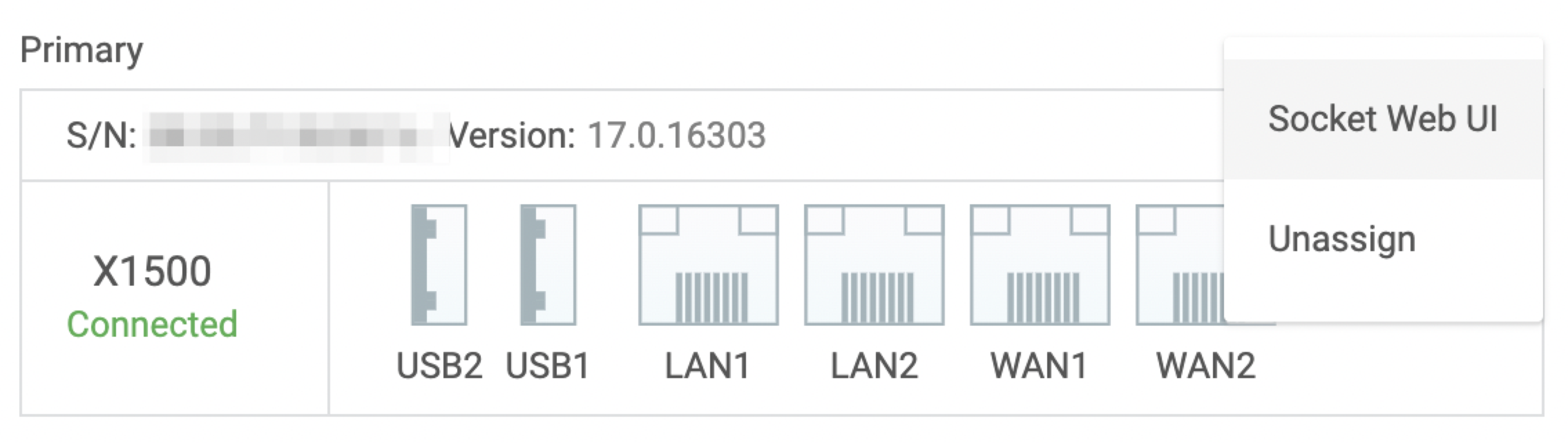

В меню Действия сокета выберите Веб-интерфейс сокета.
Браузер откроет новую вкладку и войдет в веб-интерфейс сокета.
Веб-интерфейс сокета автоматически завершает сеанс, если окно находится в режиме ожидания более 10 минут.

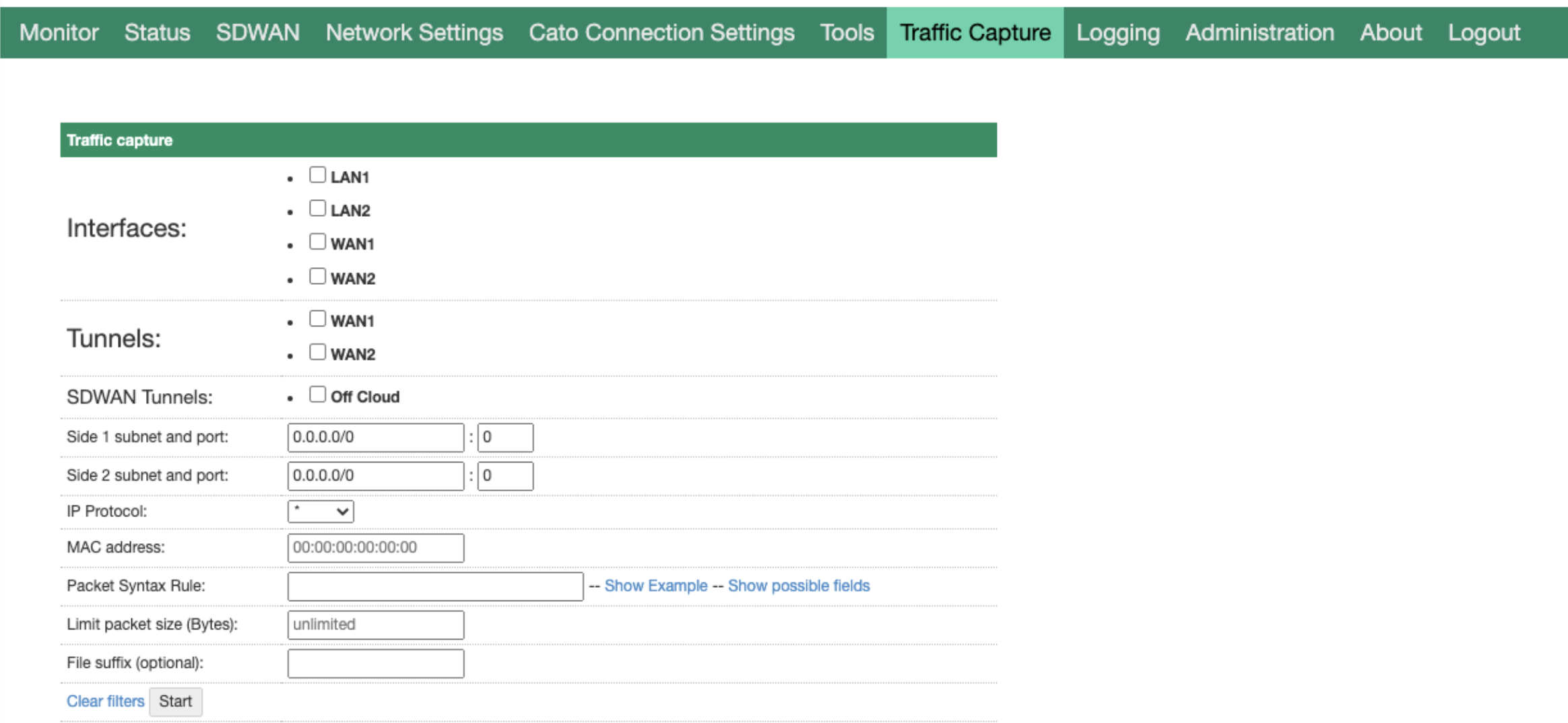

Начиная с версии сокета 17.0, вы можете использовать вкладку Перехват трафика в Веб-интерфейс сокета.
Вкладка Перехват трафика позволяет продвинутый перехват трафика на нескольких Активные интерфейсах/туннелях/SDWAN туннелях одновременно.
Просто выберите соответствующие параметры для каждого интерфейса и нажмите кнопку Начать, чтобы начать захват пакетов. Максимальный временной интервал для перехвата пакетов составляет 60 минут, иначе захват прерывается и вы не сможете загрузить файл.
Расширенный перехват трафика включает следующие опции:
-
Подсеть и порт стороны 1 - фильтрация на основе IP и порта.
-
Подсеть и порт стороны 2 - фильтрация на основе IP и порта.
-
Примечание: Обе стороны 1 и 2 могут быть источником или назначением. При необходимости используйте Правило синтаксиса пакета для фильтрации IP-адресов источника и назначения, используя поля srcip/dstip с правильными операторами. Подробнее о синтаксисе смотрите ниже.
-
-
IP протокол - фильтрация пакетов по протоколу:
-
'*' - без фильтрации IP протокола
-
ICMP
-
TCP
-
UDP
-
-
MAC-адрес - фильтрация на основе MAC-адреса.
-
Правило синтаксиса пакета
-
Позволяет фильтровать пакеты на основе настраиваемого интеллектуального правила синтаксиса.
-
Показать возможные поля Эта ссылка открывает JSON-файл, содержащий все возможные поля с их доступными операторами, которые могут быть применены к этому правилу.
Файл прикреплен к этой статье, и вы можете скачать его для справки.
-
Показать пример — это кликабельный пример использования правила синтаксиса.
Примечание: Синтаксис пакета не основан на синтаксисе фильтра захвата Wireshark.
-
-
Ограничить размер пакета (в байтах) - Фильтр для установки предела записи размера пакета.
-
Суффикс файла - Позволяет добавить суффикс в конце файла.
-
Если вы решите добавить суффикс, имя файла будет структурировано следующим образом: {site_name}.{account_name}.{time}.{suffix}.pcapng
-
После того как вы Начнете запись пакетов, вы можете выбрать Остановить, Скачать или Скачать и Остановить для завершения записи пакетов.
Утилита PCAP сохраняет файл в каталог загрузки, настроенный для вашего браузера в этом формате: <site_name>.<account_name>.<interface>.<timestamp>.pcapng.
Загруженный файл PCAP включает трафик, записанный на нескольких интерфейсах. Для того чтобы осуществить поиск трафика, записанного на специфическом интерфейсе:
-

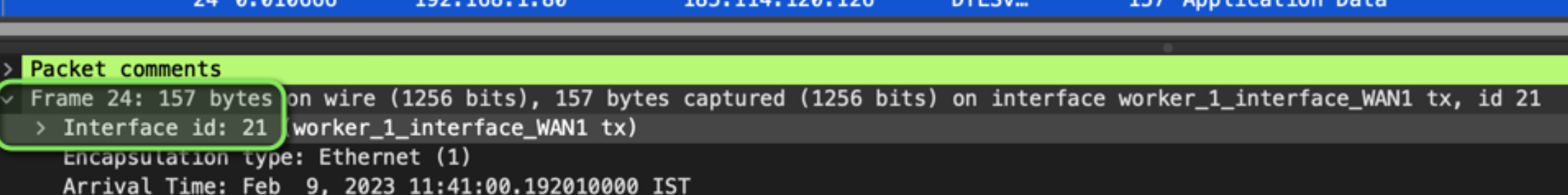

Откройте файл PCAP и под Кадр, найдите 'идентификатор интерфейса':
-
Щелкните правой кнопкой мыши на идентификатор интерфейса, выберите Применить как фильтр и затем нажмите Выбрано
-
Примечание: у каждого интерфейса есть два идентификатора, один для TX (Передача) и один для RX (Прием). В следующем примере видно, что фильтр применяется к стороне TX WAN1.
-
-
Также возможно фильтровать вручную, применяя фильтр ниже, где X представляет идентификатор интерфейса.
frame.interface_id == X
Примечание: Если Sokcet настроен на LAN LAG, то агрегированный интерфейс появится в списке интерфейсов.
Настройте PCAP настроек для специфического интерфейса, чтобы начать PCAP.
Лучшие практики: Для устранения большинства сетевых проблем рекомендуется выполнить захват пакетов на интерфейсе LAN. WAN захваты пакетов могут быть полезны, если сокет не может подключиться к PoP, но после подключения весь трафик через интерфейс WAN зашифрован и инкапсулирован в DTLS. Трудно анализировать PCAP с зашифрованным трафиком.
Чтобы начать PCAP:
-

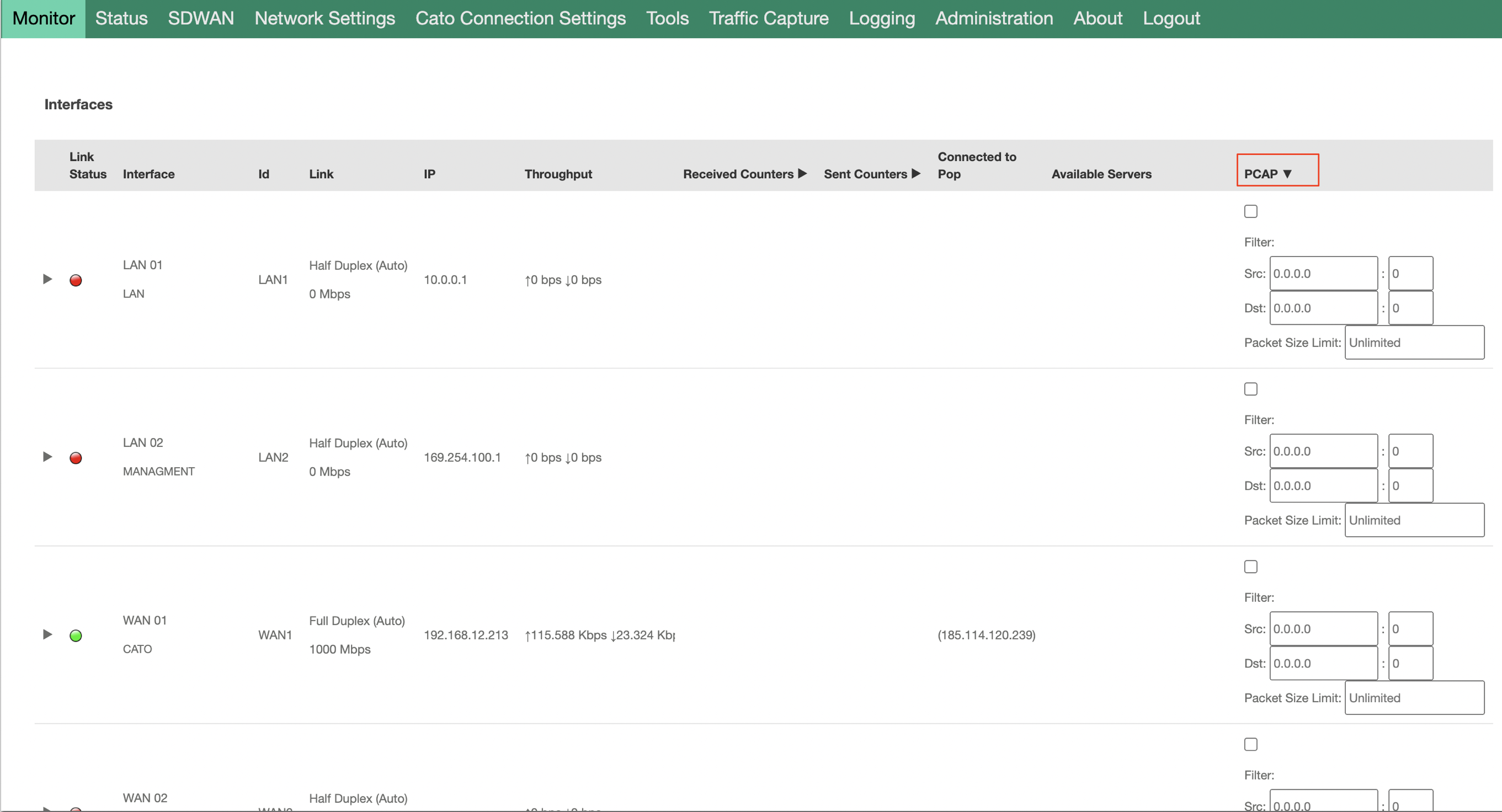

На странице Мониторинг нажмите на колонку PCAP. Колонка расширяется, чтобы показать опции PCAP.
-

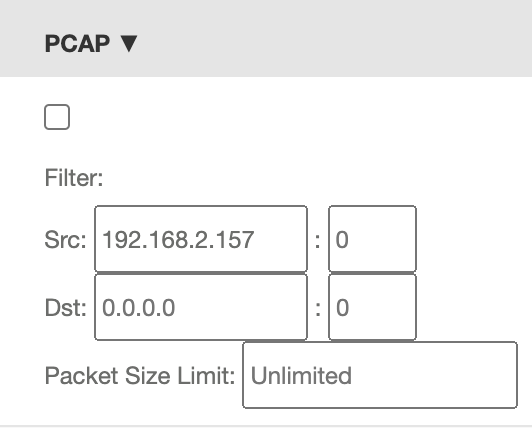

Введите настройки для PCAP. Вы можете выбрать специфические настройки для Источник, Назначение и портов.
Эти необязательные настройки ограничивают трафик, который захватывается; без них PCAP может накопить много данных за короткое время.
-
Чтобы начать захват, установите флажок в колонке PCAP.
Пока утилита PCAP работает, воспроизведите сетевую проблему, которую вы устраняете.
Рекомендуем использовать Wireshark или аналогичную программу для открытия файла захвата и анализа пакетов. Wireshark - это бесплатная программа для Windows, Mac и Linux, которую можно скачать с https://www.wireshark.org/.
